Bucșă Conică 1008 (Taper Lock) – Dimensiuni și Variante Ax
Bucșa conică 1008 este una dintre cele mai utilizate soluții de fixare pentru transmisiile de putere mici și medii. Aceasta permite montarea precisă a componentelor pe arbori cu diametre cuprinse între 9 mm și 25 mm, eliminând necesitatea prelucrărilor mecanice complexe.
Specificații Tehnice Generale Seria 1008
Indiferent de diametrul axului ales, toate bucșele din seria 1008 respectă următoarele cote constructive conform standardelor industriale:
-
Diametru Exterior: 35 mm
-
Lățime/Lungime totală: 22.3 mm
-
Cuplu Transmisibil: 136 Nm
-
Șuruburi de fixare: 2 x 1/4″ x 1/2″ BSW
-
Cuplu strângere șuruburi: 5.6 Nm
-
Material: Fontă EN-GJL-250
Tabel Variante Disponibile (Diametru Ax)
Alegeți varianta potrivită în funcție de diametrul arborelui (axului) pe care doriți să faceți montajul:
| Cod Produs | Diametru Ax (mm) | Tip Canal Pană | Greutate (kg) |

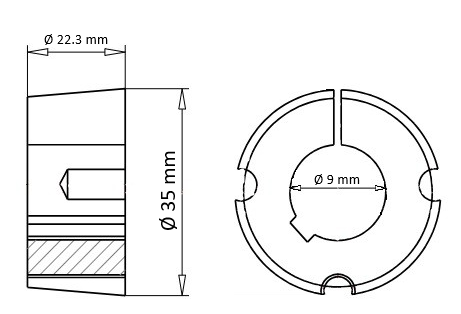

| 100809 | 9 mm | Standard DIN 6885 | 0.16 |

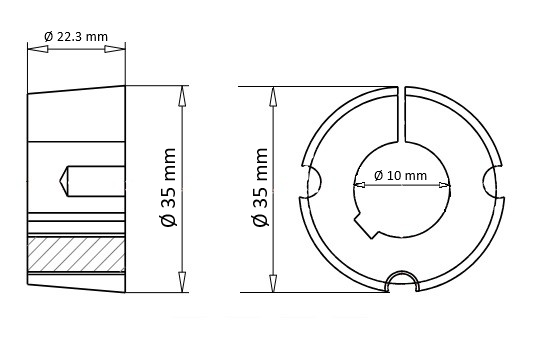

| 1008010 | 10 mm | Standard DIN 6885 | 0.16 |

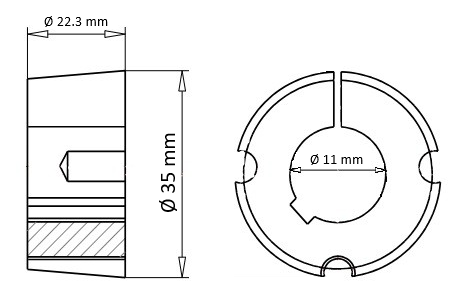

| 1008011 | 11 mm | Standard DIN 6885 | 0.16 |
| 1008012 | 12 mm | Standard DIN 6885 | 0.16 |
| 1008014 | 14 mm | Standard DIN 6885 | 0.16 |
| 1008015 | 15 mm | Standard DIN 6885 | 0.16 |
| 1008016 | 16 mm | Standard DIN 6885 | 0.16 |
| 1008018 | 18 mm | Standard DIN 6885 | 0.16 |

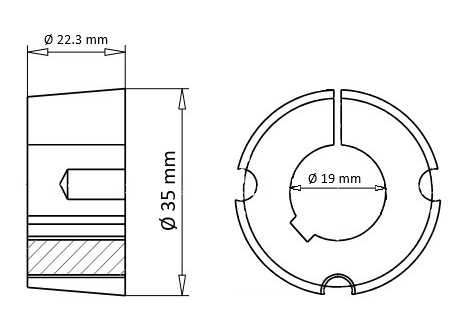

| 1008019 | 19 mm | Standard DIN 6885 | 0.16 |

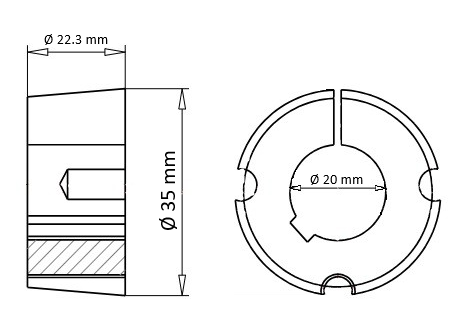

| 1008020 | 20 mm | Standard DIN 6885 | 0.16 |
| 1008022 | 22 mm | Standard DIN 6885 | 0.16 |
| 1008024 | 24 mm | Pană de adâncime redusă* | 0.16 |
| 1008025 | 25 mm | Pană de adâncime redusă* | 0.16 |
*Notă tehnică: Pentru alezajele de 24 mm și 25 mm, canalul de pană este mai puțin adânc (shallow keyway) conform standardului, datorită grosimii reduse a peretelui bucșei.
Avantaje și Instalare
-
Fixare prin strângere: Sistemul Taper Lock asigură o presiune uniformă pe tot diametrul axului, prevenind uzura prematură a penei.
-
Protecție: Tratamentul de fosfatare oferă rezistență ridicată la coroziune în medii industriale.
-
Montaj rapid: Necesită doar o cheie imbus pentru strângerea celor două șuruburi incluse.
