Cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior
Cod: HRCi070Un cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock 1008. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.

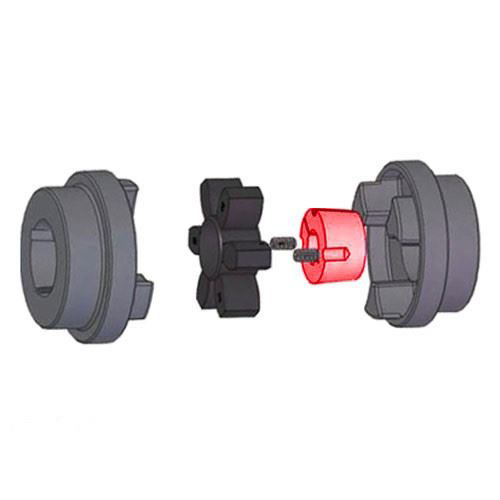

Modelul este format din doua semicuple din fonta GG25 tip HRCi (F) cu fixare pe interior, cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC70 BC1008 (11-25) fixare pe interior / HRCi (Tip F – Fixare pe interior) / Cod cupla: 045L0002 |
| Cod produs | HRCi070 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. Varianta cu fixare pe interior – bucsa se monteaza din interiorul flansei, pentru lungime totala compacta. |
| Componenta cuplaj complet | 2 semicuple HRCi Tip F + 1 element elastic intermediar (stea) + 2 bucse Taper Lock 1008 (11-25) |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 1,00 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,00085 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 31,5 Nm (din tabel puteri nominale) / 31 Nm (din tabel caracteristici fizice) |
| Cuplu Maxim | 72 Nm |
| Rigiditate dinamica | – Nm/° (nu se aplica pentru marimea 70 – conform tabelului din fisa) |
| Dezaliniere maxima admisa | Paralel: 0,3 mm / Axial: +0,2 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Toleranta alezajului cu bucsa conform Taper Lock H7. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 70 daca puterea de calcul ≤ 4,75 kW la 1440 rpm / 5,28 kW la 1600 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 69 mm |
| Lungime semicuple – B | 60 mm |
| Dimensiune (intre flanse) – E | 31 mm |
| Dimensiune (combinatii flanse) – F, F† | 25 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. F se refera la combinatiile FF (HRCi/HRCi), FH (HRCi/HRCE), HH (HRCE/HRCE). |
| Dimensiune (spatiu element) – G | 18 mm |
| Lungime totala asamblata L | 65 mm (FF) / 65 mm (FB/HB) / 65 mm (BB) – Pentru varianta FF (HRCi/HRCi) cu 2 bucse 1008 montate pe interior, lungimea totala este cea mai compacta din gama – 65 mm |
Date alezaj – HRCi (F) fixare pe interior cu bucsa 1008 |
|
| Tip constructiv | HRCi (F FIXARE PE INTERIOR) CU BUCSA TAPER LOCK |
| Stare Interior | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. |
| Diametru alezaj cu bucsa 1008 | 11 – 25 mm / 1″ – gama de alezaje disponibile cu bucsa 1008 |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 32 mm (Max.) – pentru varianta pregaurita HRCP (B) 70, nu se aplica la varianta cu bucsa |
| Alezaj Maxim cu Bucsa Taper Lock | 25 mm / 1″ cu bucsa marime 1008 – limita maxima pentru aceasta marime |
| Marime Bucsa Taper Lock compatibila | 1008 – varianta BC1008 (11-25) |
| Surub peste pana | M6 – surubul de strangere al bucsei Taper Lock |
| Dimensiuni C / D / J† | C: 20,0 mm / D: 23,5 mm / J†: 29 mm (pentru HRCi 70 F si HRCE 70 H) – J reprezinta spatiul necesar pentru manevrarea cheii |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 70 | HRCi (Tip F – Fixare pe interior): 045L0002 / HRCE (Tip H – Fixare pe exterior): 045L0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045L0004 / Element Standard Temp. -40°C/+100°C: 045L0009 |
| Compatibil cu | Element elastic HRC 70 Standard 045L0009, Element F.R.A.S. 045L0006, Flanse HRCi 70 Tip F (045L0002) si HRCE 70 Tip H (045L0003). Pentru acest produs HRC70 BC1008 (11-25) fixare pe interior ai nevoie de 2 bucse Taper Lock 1008 cu alezaj la alegere intre 11-25mm. Compatibil si in combinatii mixte FB (HRCi/HRCP) sau HB (HRCE/HRCP). Material: GG25. |
| Nota generala | Toate dimensiunile sunt in milimetri. Material: GG25. Toleranta alezajului este H7. Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Masa 1,00 kg valabila pentru tip FF echipat cu bucse Taper Lock medii. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului. Pentru alegerea unor dimensiuni mai mici la turatii ce depasesc 3600 rot/min, consultati aLL industrial. |
Ce este un Cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior este varianta HRCi 70 Tip F, cu montarea bucsei Taper Lock 1008 pe interiorul flansei, pentru o lungime totala minima de 65 mm. Spre deosebire de varianta HRCP pregaurita, acesta permite montarea si demontarea rapida fara a deplasa utilajele, doar prin strangerea suruburilor bucsei.
Modelul de cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior – cod cupla: 045L0002 – permite alezaje de la 11 la 25 mm cu bucsa 1008 si compenseaza dezalinieri paralel 0,3 mm, axial +0,2 mm si unghiular pana la 1°. Alegerea se face pe baza puterii de calcul: Putere de calcul = Putere utilaj x Factor serviciu (Fs 1,12 pentru motor electric 8-16 ore sarcina uniforma). Daca puterea de calcul ≤ 4,75 kW la 1440 rpm, HRC 70 este corect dimensionat.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior
- Design Ultra-Compact si Fail-Safe 65mm: Diametru exterior 69 mm, lungime totala 65 mm in varianta FF (HRCi/HRCi) cu 2 bucse pe interior – cel mai compact din gama. Conexiune fail-safe cu gheare interconectate.
- Montaj rapid cu bucsa 1008: Nu necesita prelucrare – alegi alezajul 11-25mm si montezi direct pe ax. Fixarea pe interior reduce lungimea totala fata de fixarea pe exterior. Demontare usoara fara extractor.
- Amortizarea Vibratiilor: Elementul elastic din cauciuc -40°C/+100°C absoarbe socurile. Putere nominala 4,75 kW la 1440 rpm, 9,50 kW la 2880 rpm. Cuplu nominal 31,5 Nm, maxim 72 Nm.
- Flexibilitate la alezaj: Bucsa 1008 acopera de la 11mm la 25mm (1″) cu aceeasi flansa – schimbi doar bucsa daca schimbi motorul, nu tot cuplajul.
- Solutie completa: 2 semicuple HRCi 70 F + 1 element elastic 045L0009 + 2 bucse 1008 (11-25). Masa 1,00 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor. In acest regim, cuplajul HRC70 BC1008 asigura functionare silentioasa la turatii de pana la 3600 rpm.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate. Se recomanda montarea penelor cu joc la partea superioara in cazul utilizarii bucselor Taper Lock pentru aplicatii cu fluctuatii de sarcina.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura. Pentru aceste aplicatii cu fluctuatii mari de cuplu, fisa recomanda analiza de torsiune.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior este compatibil cu element elastic standard 045L0009 (cauciuc -40°C / +100°C). Pentru montaj cu bucsa, cod flansa HRCi 70 Tip F este 045L0002, iar pentru fixare pe exterior alege HRCE 70 Tip H (045L0003) cu aceeasi bucsa 1008. Greutatea redusa de 1,00 kg si momentul de inertie de 0,00085 kgm² fac din HRC 70 solutia compacta pentru spatii restranse unde cuplajele mai mari nu incap. Atentie la selectie: pentru compresoare centrifuge majorati factorul de serviciu cu 1,15.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15. Se recomanda montarea penelor (cu joc la partea superioara, in cazul utilizarii bucselor Taper Lock) pentru aplicatiile in care se prevad fluctuatii de sarcina. Cazuri speciale: Pentru aplicatii care implica socuri puternice, vibratii si fluctuatii semnificative ale cuplului, precum si pentru utilizare cu miscare alternativa, contactati departamentul tehnic aLL industriaL pentru analiza de torsiune.
Mentenanta si Compatibilitate Cuplaj elastic cu gheare HRC70 BC1008 (11-25) fixare pe interior
Modelul de cuplaj elastic cu gheare HRC70 BC1008 fixare pe interior este proiectat pentru intretinere facila. Pentru detalii privind cuplajele HRC adecvate pentru actionari care utilizeaza volante de motor SAE, consultati aLL industrial. Toate dimensiunile sunt in milimetri, material GG25. Pentru turatii sub 100 rot/min utilizati valorile nominale ale cuplului.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
