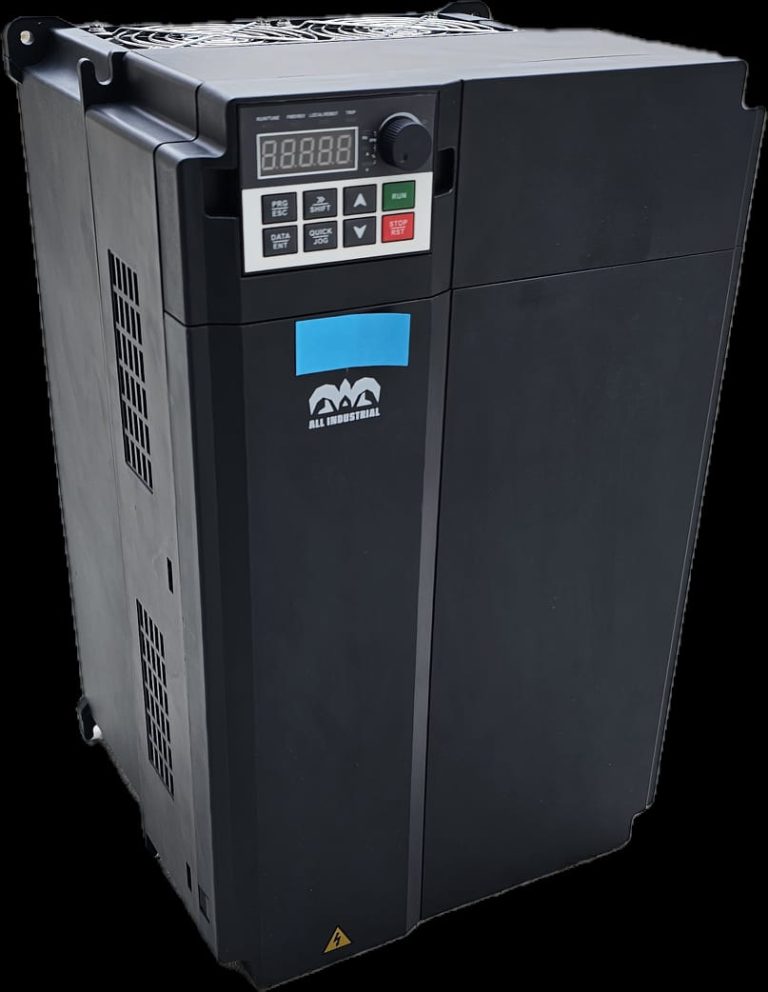

Convertizor de frecventa trifazat 9000D-037G-4 37kw

Faceți față provocărilor aplicațiilor industriale de mare putere cu convertizorul de frecvență 9000D-037G-4. Proiectat pentru controlul precis și eficient al motoarelor asincrone și sincrone de până la 37kW (50 CP), acest variator de turație (VFD) din seria 9000D este soluția robustă pentru sarcini grele și procese complexe.

Echipat standard cu moduri de control avansate, inclusiv V/F (Scalar) și Control Vectorial Fără Senzor (SVC), invertorul 9000D-037G-4 asigură un cuplu ridicat chiar și la turații foarte joase, optimizând performanța în aplicații precum benzi transportoare, extrudere și mașini-unelte. Beneficiați de porniri line, economie de energie, protecție completă a motorului și integrare facilă în sisteme automate prin Modbus RTU. Tastatura inclusă permite configurarea rapidă și monitorizarea parametrilor.

Caracteristici Cheie și Beneficii

• Control Vectorial Avansat (SVC): Asigură „Control precis al turației” și cuplu robust la viteze mici, esențial pentru sarcini solicitante (cuplu constant).
• Compatibilitate Extinsă (Sincron/Asincron): Flexibilitate maximă în alegerea motorului, inclusiv suport pentru motoare sincrone de înaltă eficiență.
• Putere Nominală Ridicată: Gestionare fiabilă pentru motoare trifazate de 37kW.
• Alimentare Industrială 400V: Proiectat pentru rețele trifazate standard (380-480V, 50/60Hz).
• Curent Nominal Mare: Livrează 75A continuu, cu capacitate excelentă de suprasarcină (ex: 150%/60s – necesită confirmare).
• Gamă Largă de Frecvență: Ieșire reglabilă între 0.5Hz și 650Hz, potrivită pentru aplicații standard și de mare viteză (ex: axuri mașini-unelte).
• „Protecții Multiple” Integrate: Set complet de protecții (supracurent, supratensiune, subtensiune, supraîncălzire, scurtcircuit, defect la pământ etc.) pentru „Protecție avansată a motorului” și a invertorului.
• Conectivitate Industrială (Modbus): Port RS485 integrat cu suport Modbus RTU pentru integrare ușoară în sisteme PLC/SCADA.
• Intrări/Ieșiri Extinse: Multiple I/O programabile (5 DI inclusiv Puls Viteză Mare 100kHz, 2 AI, 2 Relee, 1 DO/Puls Viteză Mare 100kHz, 2 AO) pentru control complex și „Monitorizare parametri funcționare”.
• Operare Ușoară: Tastatura inclusă pentru „Programare parametri”, „Setare viteza motor”, „Control pornire/oprire motor” și diagnosticare.
• Frânare Dinamică: Necesită unitate de frânare externă ¹ pentru gestionarea eficientă a sarcinilor inerțiale sau a decelerărilor rapide.
• Design Optimizat (Șasiu Grup 4): Dimensiuni standardizate (400x255x235mm, 12kg) pentru montaj eficient în panouri electrice (Grad Protecție IP20).

Aplicații Recomandate

Performanța vectorială și puterea de 37kW fac modelul 9000D-037G-4 ideal pentru:

• Pompe Industriale de Mare Capacitate: Control avansat în sisteme complexe de pompare.
• Ventilatoare Mari și Turnuri de Răcire: Optimizarea proceselor industriale și a sistemelor HVAC.
• Benzi Transportoare Grele: Linii de producție în industria minieră, ciment, agregate.
• Mașini-Unelte de Mare Putere: Acționarea axurilor principale pentru prelucrări grele.
• Mixere și Malaxoare Industriale: Control precis al cuplului pentru materiale vâscoase.
• Extrudere: Procesarea materialelor plastice sau alimentare cu necesar de cuplu constant.
• Compresoare Industriale: Optimizarea funcționării compresoarelor cu șurub sau centrifugale de capacitate mare.
• Alte aplicații industriale solicitante care necesită control avansat pentru motoare de 37kW.

Specificații Tehnice

• Model: 9000D-037G-4
• Putere Motor Compatibil: 37 kW (50 HP)
• Tensiune Alimentare: Trifazată (380V – 480V +/- 15%, 50/60Hz)
• Tensiune Ieșire: Trifazată (0 – Tensiune Alimentare)
• Curent Nominal Ieșire: 75 A
• Frecvență Ieșire: 0.5 – 650 Hz
• Metodă de Control: V/F, Vectorial Fără Senzor (SVC), Vectorial de Flux (FVC)
• Capacitate Suprasarcină: 150% / 60s, 180% / 3s (Tipic – Necesită confirmare)
• Intrări Digitale: 5 (1 x Puls Viteză Mare 100kHz)
• Intrări Analogice: 2 (0-10V / 0-20mA)
• Ieșiri pe Releu: 2 (Contacte NO/NC)
• Ieșiri Digitale/Puls: 1 (Puls Viteză Mare 100kHz / Open Collector)
• Ieșiri Analogice: 2 (0-10V / 0-20mA)
• Interfață Comunicare: RS485 (Modbus RTU integrat)
• Tastatură: Inclusă
• Unitate Frânare: Externă (Necesită unitate separată)
• Filtru EMC: Verificați fișa tehnică (Probabil Opțional/Extern)
• Grad Protecție: IP20 (Pentru montaj în panou)
• Temperatura Ambientală Operare: -10°C la +50°C
• Dimensiuni (Î x L x A): 400 x 255 x 235 mm
• Greutate: 12 kg

Navigare Rapidă în Seria 9000D (Șasiu Grup 4)

Acest model (37kW) este cel mai puternic din Grupul de Șasiuri 4, partajând aceleași dimensiuni fizice (400x255x235mm, 12kg) cu modelele de 22kW și 30kW. Această standardizare oferă flexibilitate în proiectarea panourilor. Utilizați tabelul de mai jos pentru a naviga între modelele din același grup sau grupurile adiacente:

Notă: Pentru detalii complete despre configurarea I/O, parametrii specifici de control vectorial, capacitatea exactă de suprasarcină și dimensionarea unității de frânare externe, vă rugăm să consultați fișa tehnică/manualul producătorului pentru modelul 9000D-037G-4.
