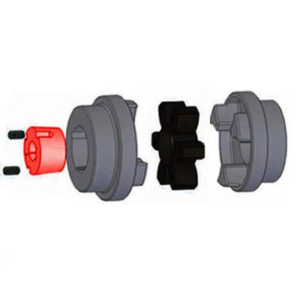

Cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28)
Cod: HRCE090Un cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28) este un cuplaj semi-elastic destinat utilizatorilor generale, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock 1108 cu fixare pe exterior. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.
Modelul este format din doua semicuple din fonta GG25 tip HRCE (H) cu fixare pe exterior, cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28)
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC90 BC1108 (11-28) fixare pe exterior / HRCE (Tip H – Fixare pe exterior) / Cod cupla: 045M0003 |
| Cod produs | HRCE090 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. Varianta cu fixare pe exterior – bucsa se monteaza pe exteriorul flansei, permitand demontarea fara a deplasa utilajele. |
| Componenta cuplaj complet | 2 semicuple HRCE Tip H + 1 element elastic intermediar (stea) + 2 bucse Taper Lock 1108 (11-28) |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 1,17 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,001 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 80 Nm |
| Cuplu Maxim | 180 Nm |
| Rigiditate dinamica | – Nm/° (nu se aplica pentru marimea 90 – conform tabelului din fisa) |
| Dezaliniere maxima admisa | Paralel: 0,3 mm / Axial: +0,5 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 90 daca puterea de calcul ≤ 12,1 kW la 1440 rpm / 13,4 kW la 1600 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 85 mm |
| Lungime semicuple – B | 70 mm |
| Dimensiune (intre flanse) – E | 32 mm |
| Dimensiune (combinatii flanse) – F, F† | 30,5 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. |
| Dimensiune (spatiu element) – G | 22,5 mm |
| Lungime totala asamblata L | 69,5 mm (FF) / 76,5 mm (FB/HB) / 82,5 mm (BB) |
Date alezaj – HRCE (H) fixare pe exterior cu bucsa 1108 |
|
| Tip constructiv | HRCE (H FIXARE PE EXTERIOR) CU BUCSA TAPER LOCK |
| Stare Interior | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. Varianta pe exterior permite scoaterea bucsei fara a desface cuplajul. |
| Diametru alezaj cu bucsa 1108 | 11 – 28 mm / 1 1/8″ – gama de alezaje disponibile cu bucsa 1108 (11-28) |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 42 mm (Max.) – pentru varianta pregaurita HRCP (B) 90, Pilot H9 10 mm |
| Alezaj Maxim cu Bucsa Taper Lock | 28 mm / 1 1/8″ cu bucsa marime 1108 |
| Marime Bucsa Taper Lock compatibila | 1108 – varianta BC1108 (11-28) |
| Surub peste pana | M6 |
| Dimensiuni C / D / J† | C: 19,5 mm / D: 23,5 mm / J†: 29 mm (pentru HRCi 90 F si HRCE 90 H) / C: 26 mm / D: 30,5 mm (pentru HRCP B 90) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 90 | HRCi (Tip F – Fixare pe interior): 045M0002 / HRCE (Tip H – Fixare pe exterior): 045M0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045M0004 / Element Standard Temp. -40°C/+100°C: 045M0009 |
| Compatibil cu | Element elastic HRC 90 Standard 045M0009, Element F.R.A.S. 045M0006, Flanse HRCi 90 Tip F (045M0002) si HRCE 90 Tip H (045M0003). Pentru acest produs ai nevoie de 2 bucse Taper Lock 1108 cu alezaj 11-28mm. Compatibil si in combinatii mixte FB (HRCi/HRCP) sau HB (HRCE/HRCP). Material: GG25. Toleranta alezajului este H7. |
| Nota generala | Toate dimensiunile sunt in milimetri, daca nu se specifica altfel. Material: GG25. Toleranta alezajului este H7. Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Masa 1,17 kg valabila pentru tip FF echipat cu bucse Taper Lock medii. |
Ce este un Cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28) si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28) este varianta HRCE 90 Tip H, cu montarea bucsei Taper Lock 1108 pe exteriorul flansei, pentru o lungime totala de 69,5 mm si acces facil la suruburi.
Modelul de cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28) – cod cupla: 045M0003 – permite alezaje de la 11 la 28 mm cu bucsa 1108 si compenseaza dezalinieri paralel 0,3 mm, axial +0,5 mm si unghiular pana la 1°. Daca puterea de calcul ≤ 12,1 kW la 1440 rpm, HRC 90 este corect dimensionat.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28)
- Design Ultra-Compact si Fail-Safe 69,5mm – Fixare pe exterior: Diametru exterior 85 mm, lungime totala 69,5 mm in varianta HH. Acces usor la suruburi – nu trebuie sa desfaci cuplajul pentru a scoate bucsa.
- Montaj rapid cu bucsa 1108: Alegi alezajul 11-28mm si montezi direct pe ax. Fixarea pe exterior permite extractia rapida a bucsei.
- Amortizarea Vibratiilor: Putere nominala 12,1 kW la 1440 rpm, 24,1 kW la 2880 rpm. Cuplu nominal 80 Nm, maxim 180 Nm.
- Flexibilitate la alezaj: Bucsa 1108 acopera de la 11mm la 28mm (1 1/8″) cu aceeasi flansa.
- Solutie completa: 2 semicuple HRCE 90 H + 1 element elastic 045M0009 + 2 bucse 1108 (11-28). Masa 1,17 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28)
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28) acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28) este compatibil cu element elastic standard 045M0009 si varianta F.R.A.S. 045M0006. Cod flansa HRCE 90 Tip H este 045M0003, iar pentru fixare pe interior alege HRCi 90 Tip F (045M0002) cu aceeasi bucsa 1108. Greutatea redusa de 1,17 kg si momentul de inertie de 0,001 kgm² fac din HRC 90 solutia compacta pentru treapta urmatoare de putere.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28) pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15.
Mentenanta si Compatibilitate Cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 (11-28)
Modelul de cuplaj elastic cu gheare HRC90 bucsa fixare pe exterior BC1108 este proiectat pentru intretinere facila.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
