Motor trifazat 0.09kW 1500rpm ax 9mm IEC56

Alege variantă de Motor trifazat 0.09kW 1400rpm și Accesorii:

10 produse

Toate produsele: Ø ax motor 9 mm · Gabarit IEC 56

Produsele din Motor trifazat 0.09kW 1500rpm ax 9mm IEC56
ImaginePreț (fără TVA)StocComandă sau ofertă
MET4 9 56B3 IE2 aLL

Motor electric trifazat 0.09kw 1400rpm 56 B3 IE2 aLL

MET4 9 56B3 IE2 aLL

B3

B3
Preț la cerere
MET4 9 56B5 IE2 aLL

Motor electric trifazat 0.09kw 1400rpm 56 B5 IE2 aLL

MET4 9 56B5 IE2 aLL

B5 · 120 mm

B5120
Preț la cerere
MET4 9 56B14 IE2 aLL

Motor electric trifazat 0.09kw 1400rpm 56 B14 IE2 aLL

MET4 9 56B14 IE2 aLL

B14 · 80 mm

B1480
Preț la cerere
MET4 9 56B3

Motor electric trifazat 0.09kw 1400rpm 56 B3

MET4 9 56B3

B3

B3
Preț la cerere
MET4 9 56B5

Motor electric trifazat 0.09kw 1400rpm 56 B5

MET4 9 56B5

B5 · 120 mm

B5120
Preț la cerere
MET4 9 56B14

Motor electric trifazat 0.09kw 1400rpm 56 B14

MET4 9 56B14

B14 · 80 mm

B1480
Preț la cerere
FM56B5 aLL

Flansa motor electric 56 B5 aLL

FM56B5 aLL

B5 · 120 mm

B5120
Preț la cerere
FM56B14 aLL

Flansa motor electric 56 B14 aLL

FM56B14 aLL

B14 · 80 mm

B1480
Preț la cerere
B5IEC56A

Flansa motor electric B5 IEC56

B5IEC56A

B5 · 120 mm

B5120
Preț la cerere
B14IEC56A

Flansa motor electric B14 IEC56

B14IEC56A

B14 · 80 mm

B1480
Preț la cerere

Specificatii motor trifazat 0.09kW 1500 rpm ax 9mm IEC56



Date electrice

Putere nominală motor

0,09 kW (90W)

Turație nominală motor

1400 rpm 50Hz
1680 rpm 60Hz

Turație sincronă motor

1500 rpm (4 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

230 VΔ/50Hz
400 VY/50Hz
265 VΔ/60Hz
460 VY/60Hz

Cuplu nominal motor

0,61 Nm (Mn)

Curent nominal motor

0,68 A (VΔ/50Hz)
0,39 A (VY/50Hz)

Curent pornire motor

6 xIn

Cuplu pornire motor

2,3 xMn

Cuplu maxim motor

2,4 xMn

Pornire

D.O.L.

Clasă eficiență

IE2-IE4+ in functie de producator

Randament

56,2% - 100% sarcină (50Hz)
51,7% - 75% sarcină (50Hz)
43,1% - 50% sarcină (50Hz)

Factor de putere cosφ

0,59 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 56
B3 (Talpa) - talpi modulare
B5 (Flansa Mare)
B14 (Flansa Mica)

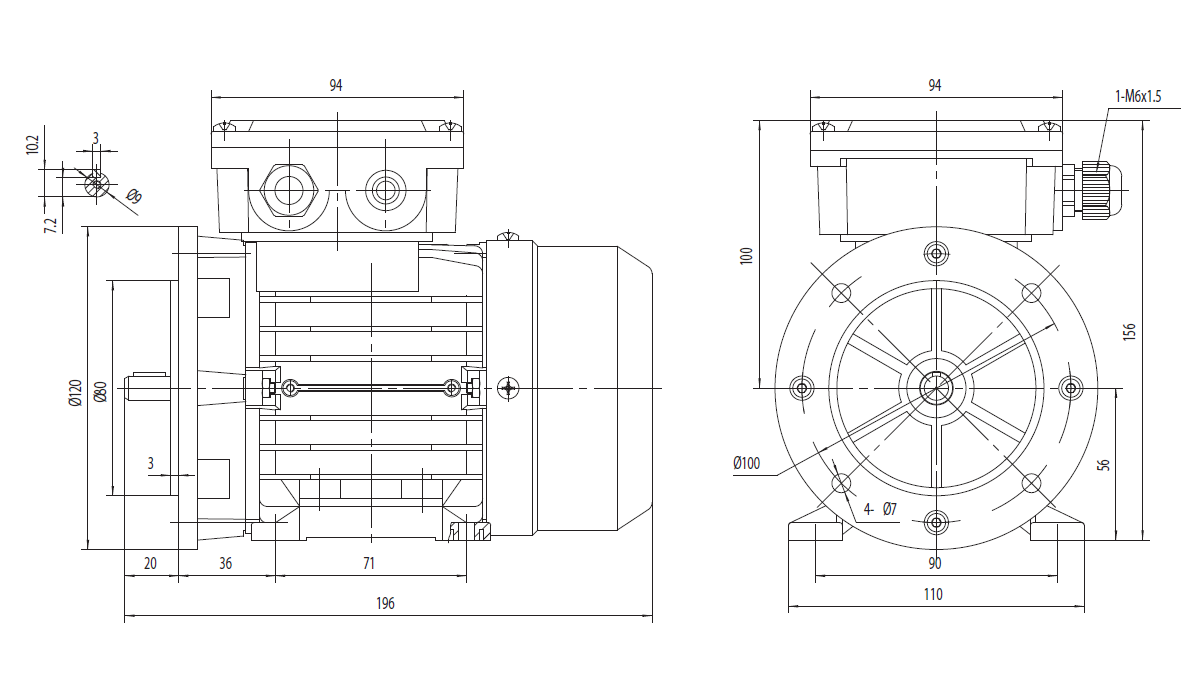

*Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica)

Greutate / Material carcasă

3,3 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1-S3+

Direcție rotație

Bidirecțional

Intrare cablu

1-M16x1,5

Standarde

IEC/DIN/ISO/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

7030 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 63 dB(A)
LwA 72 dB(A)

Moment de inerție

0,00024 Kgm²

Tip rulmenți

C&U

Rulment parte antrenare DE

6201-2RS-C3

Rulment parte neantrenare NDE

6201-2RS-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

viață / viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

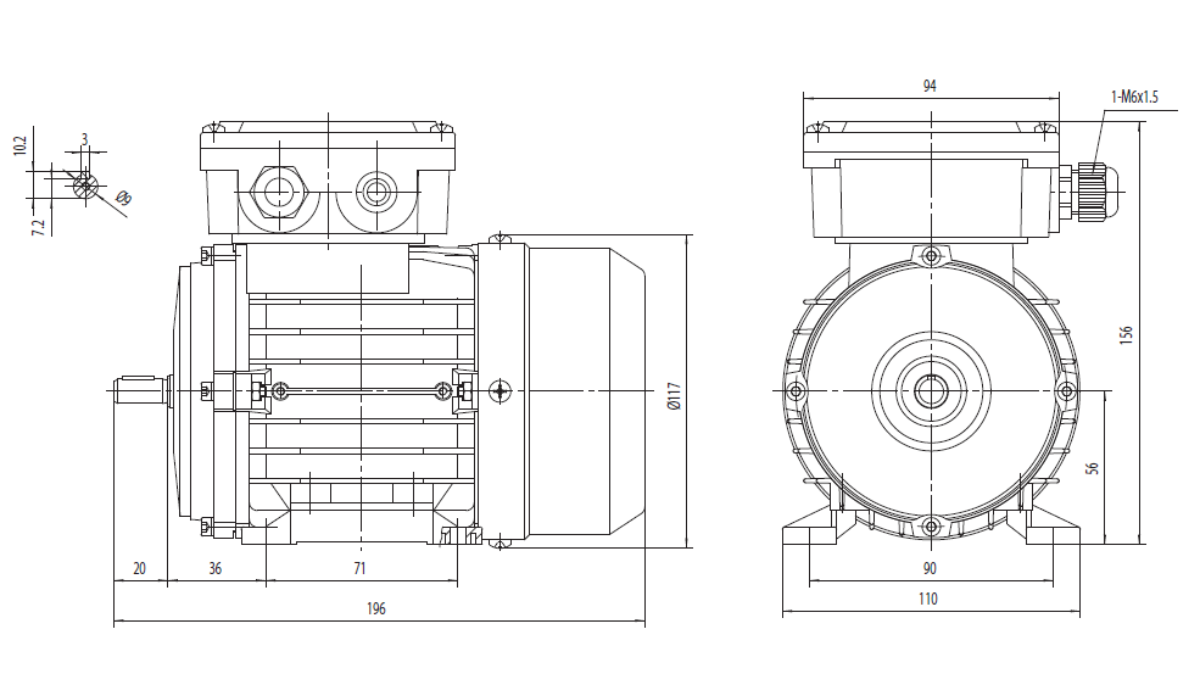

Dimensiuni motor cu talpă B3

Dimensiune ax (diametru x lungime)

Ø9 x 20 mm

Lungime totală (L)

196 mm

Distanță găuri talpă (A x B)

A 71 mm, B 90 mm

Distanță umăr ax - gaură talpă (C)

36 mm

Înălțime ax (H)

56 mm

Înălțime totală cu cutie borne

132 mm

Lățime talpă

110 mm

Intrare cablu cutie borne

M16x1,5

Dimensiuni motor trifazat 0.09kW 1500rpm 4 poli ax 9mm IEC 56 cu talpă B3

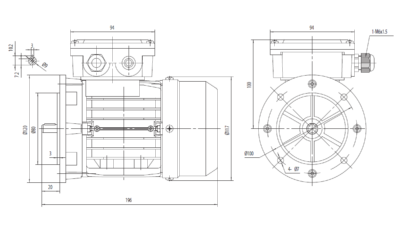

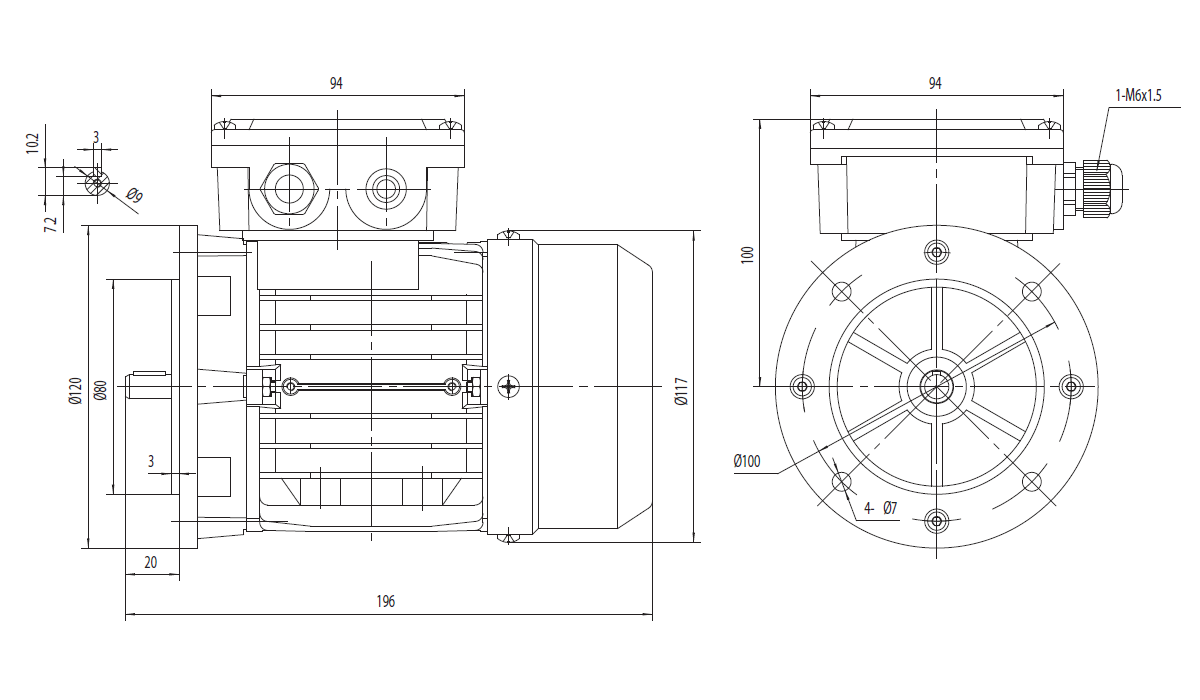

Dimensiuni motor cu flanșă mare B5

Dimensiune ax (diametru x lungime)

Ø9 mm (pană 3 mm / 10.2 x 7.2 mm) x 20 mm lungime utilă / 3 mm guler

Lungime totală (L)

196 mm

Distanță găuri flanșă

Ø120 mm exterior / centrare Ø80 mm / Ø100 mm PCD / 4 x Ø7 (4-Ø7)

Tip prindere

B5 - cu flanșă mare

Înălțime totală cu cutie borne

Ø117 mm corp / 100 mm înălțime până la ax + 94 mm cutie borne

Intrare cablu cutie borne

1 x M16x1.5

Dimensiuni motor trifazat 0.09kW 1500rpm 4 poli ax 9mm IEC 56 cu flanșă B5

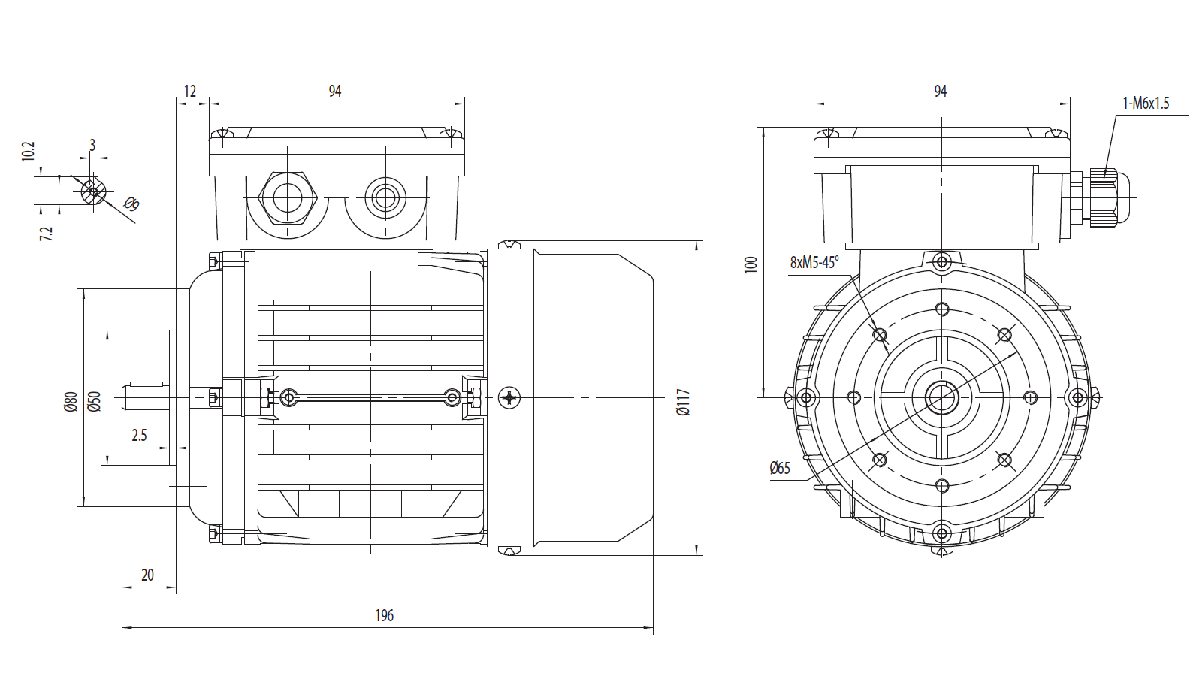

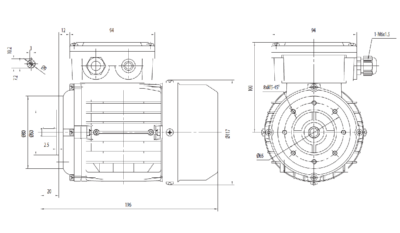

Dimensiuni motor cu flanșă mica B14

Dimensiune ax (diametru x lungime)

Ø9 mm x 20 mm lungime utilă (Ø8 marcat pe secțiunea penei / pană 3 mm / 10.2 mm / 7.2 mm)

Lungime totală (L)

196 mm

Distanță găuri flanșă

Ø80 mm exterior / centrare Ø50 mm / Ø65 mm PCD / 8xM5-45° (8-M5 pe 45°)

Tip prindere

B14 - cu flanșă mica

Înălțime totală cu cutie borne

Ø117 mm corp / 100 mm până la axa cutiei / cutie borne 94 mm lățime

Intrare cablu cutie borne

1-M16x1.5

Dimensiuni motor trifazat 0.09kW 1500rpm 4 poli ax 9mm IEC 56 cu flanșă B14

Aplicații și Domenii de Utilizare

Aplicație

Utilizare recomandată

Pompe centrifuge

Pompe de recirculare, transfer lichide, instalații tehnice și sisteme de răcire.

Ventilatoare industriale

Ventilatoare axiale, centrifugale, exhaustoare și sisteme HVAC.

Benzi transportoare

Conveioare ușoare, transport produse și manipulare materiale.

Motoreductoare

Reductoare melcate, coaxiale și pendulare compatibile IEC 56.

Automatizări industriale

Acționări auxiliare, sisteme de poziționare și mecanisme automate.

Utilaje agricole

Șnecuri transportoare, instalații de furajare și ventilație pentru ferme.

Echipamente alimentare

Transport produse, dozare și procese auxiliare în industria alimentară.

Compresoare mici

Echipamente pneumatice și instalații de aer comprimat.

Utilaje pentru lemn

Mecanisme auxiliare și sisteme de alimentare pentru prelucrarea lemnului.

Stații de apă

Filtrare, tratare și recirculare apă în aplicații industriale.

Mașini speciale

Construcții de mașini și echipamente industriale personalizate.

Motorul electric trifazat 0,09 kW 1400 rpm IEC 56 este proiectat pentru aplicații cu sarcini reduse și funcționare continuă. Turația de 1400 rpm asigură un echilibru optim între cuplu, stabilitate și eficiență energetică, fiind potrivită pentru acționarea pompelor, ventilatoarelor, transportoarelor și sistemelor automatizate. Gabaritul standardizat IEC 56 permite integrarea rapidă cu reductoare de turație, transmisii mecanice și alte echipamente industriale. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o exploatare fiabilă în medii industriale, comerciale și agricole.

Alte Turații Disponibile (0,09kW)

Avantajul All Industrial

  1. Versatilitate: Picioare demontabile pentru adaptare instantanee pe orice șasiu.
  2. Standardizare: Rulmenți 6201-2RS-C3 etanși (40.000 ore durată de viață medie).
  3. Consultanță: Suport tehnic dedicat pentru selectarea regimului de funcționare optim (S1-S9) și a clasei de eficiență necesare.
