Alege variantă de Motor trifazat 0.18kw 3000rpm și Accesorii:
Specificatii motor trifazat 0.18kW 3000rpm Ax 11mm IEC63
Date electrice |
|
|---|---|
| Putere nominală motor | 0,18 kW |
| Turație nominală motor | 2780 rpm 50Hz 3340 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 0,62 Nm (Mn) |
| Curent nominal motor | 0,88 A (VΔ/50Hz) 0,51 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1-IE4+ in functie de producator |
| Randament | 66,5% – 100% sarcină (50Hz) 64,2% – 75% sarcină (50Hz) 56,8% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,77 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 63 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 4 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP 55 / IC 411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 75 dB(A) LwA 84 dB(A) |
| Moment de inerție | 0,00015 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6201-2RS-C3 |
| Rulment parte neantrenare NDE | 6201-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

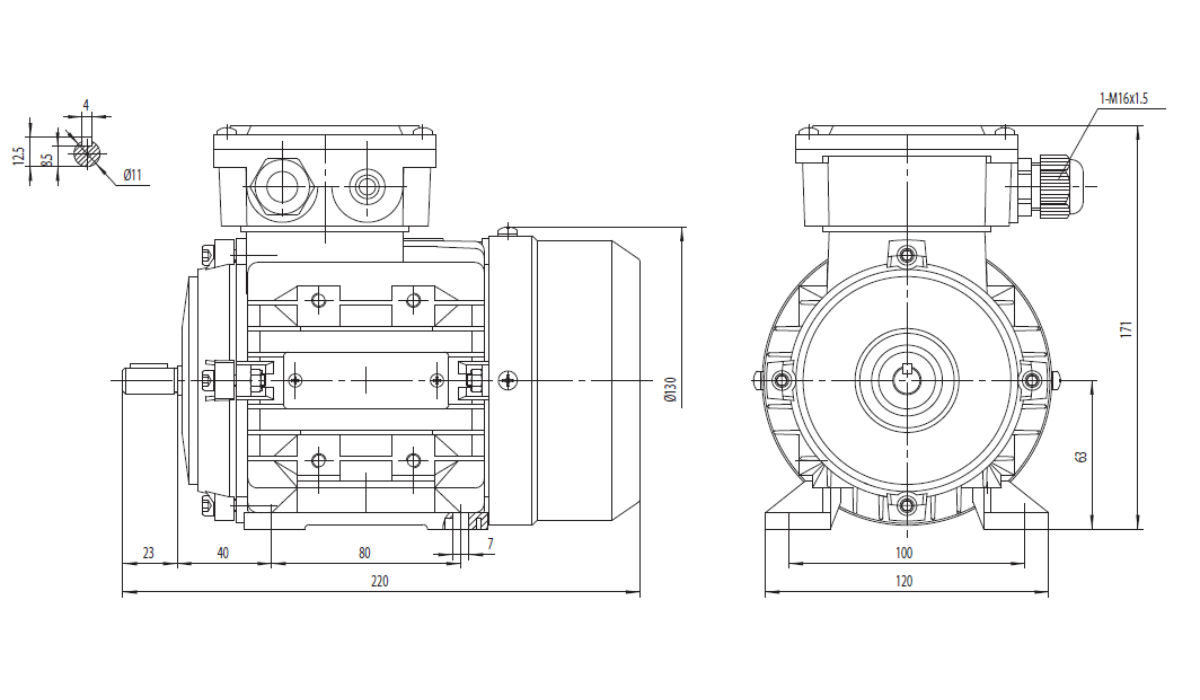

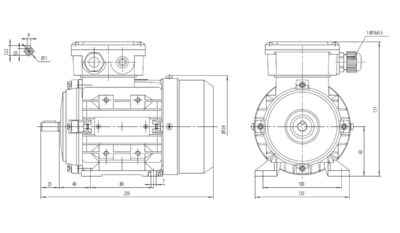

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø11 x 23 mm (pană 4 mm) |
| Lungime totală (L) | 220 mm |
| Distanță găuri talpă | A 80 mm / B 100 mm, 40 mm umăr ax – gaură |
| Înălțime ax (H) | 63 mm |
| Înălțime totală cu cutie borne | Ø130 corp / 171 mm cu borne / lățime talpă 120 mm |
| Intrare cablu cutie borne | 1-M16x1,5 |

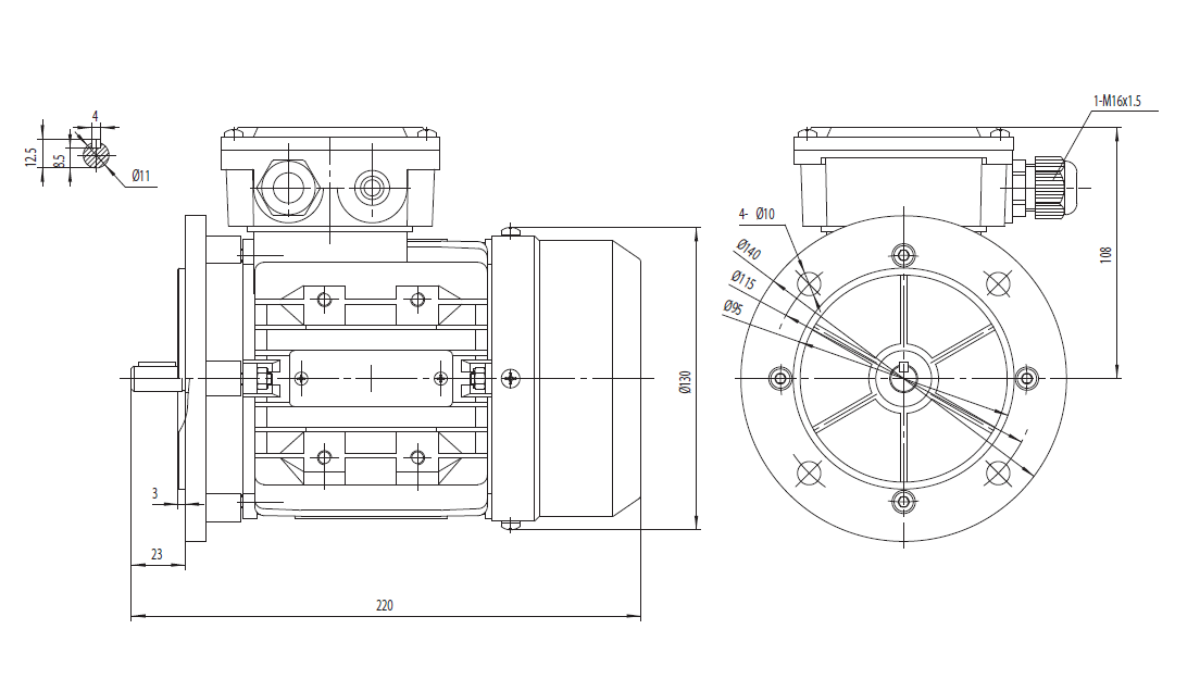

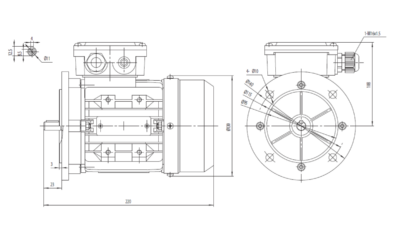

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø11 x 23 mm (pană 4 mm) |
| Lungime totală (L) | 220 mm |
| Distanță găuri flanșă | Ø140 mm exterior / centrare Ø95 mm / 4 x Ø10 pe Ø115 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø130 mm corp / 108 mm înălțime / cutie 94 mm |
| Intrare cablu cutie borne | 1-M16x1,5 |

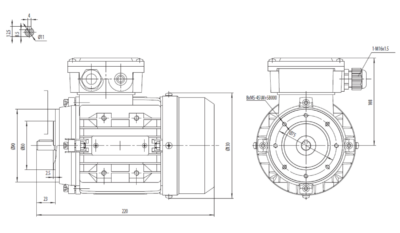

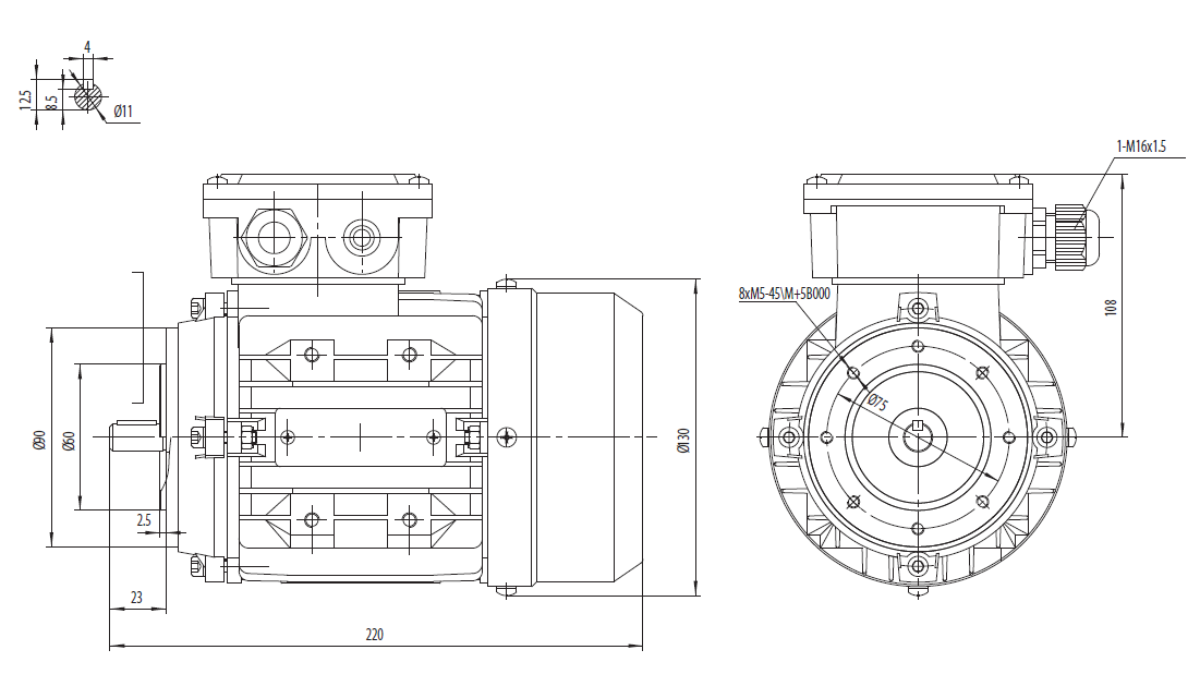

Dimensiuni motor cu flanșă mică B14 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø11 mm (pană 4 mm / 12.5 / 8.5 mm) x 23 mm lungime utilă / 2.5 mm cu umăr |
| Lungime totală (L) | 220 mm |
| Distanță găuri flanșă | Ø90 mm exterior / centrare Ø80 mm / 8 x M5 pe Ø75 mm la 45° |
| Tip prindere | B14 – cu flanșă mică, fără talpă |
| Înălțime totală cu cutie borne | Ø130 mm corp / 108 mm înălțime axă / cutie terminală sus |
| Intrare cablu cutie borne | 1-M16x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Ventilatoare pentru instalații HVAC | Acționarea ventilatoarelor utilizate în sisteme de ventilație, climatizare și circulație a aerului pentru spații comerciale și tehnice. |
| Pompe de circulație și transfer | Pompe centrifuge pentru apă curată, lichide tehnice și sisteme de recirculare utilizate în instalații de mici dimensiuni. |
| Transportoare pentru linii de producție | Benzi transportoare și conveioare destinate deplasării produselor ușoare în procese de fabricație și ambalare. |
| Mașini de etichetare și codare | Mecanisme de antrenare pentru echipamente utilizate la marcarea, inscripționarea și etichetarea produselor. |
| Perii și role industriale | Acționarea periilor rotative și a rolelor de ghidare folosite în procese de curățare, sortare și manipulare. |
| Sisteme de exhaustare locală | Ventilatoare și turbine compacte pentru evacuarea aerului, fumului sau particulelor din zone de lucru restrânse. |
| Utilaje pentru industria alimentară | Mecanisme auxiliare pentru transport, dozare și manipulare produse în linii de procesare alimentară. |
| Echipamente pentru ambalare automată | Acționarea unor sisteme de alimentare și transfer utilizate în mașini automate de ambalare. |
| Automatizări și sisteme de producție | Integrare în aplicații industriale unde este necesară o mișcare continuă și precisă pentru diverse mecanisme auxiliare. |
| Utilaje OEM și aplicații personalizate | Montaj în echipamente dezvoltate pentru aplicații specifice care necesită un motor compact cu turație ridicată. |
Motorul electric trifazat 0,18 kW 3000 rpm IEC 63 este conceput pentru aplicații care necesită o combinație eficientă între dimensiuni compacte, viteză ridicată de rotație și capacitate de lucru continuă. Turația de 3000 rpm îl recomandă pentru ventilatoare HVAC, pompe de circulație, sisteme de exhaustare și mecanisme de transport utilizate în procese industriale ușoare. Gabaritul standardizat IEC 63 și arborele de 11 mm oferă o compatibilitate extinsă cu transmisii mecanice, echipamente de producție și aplicații OEM care necesită o soluție fiabilă și ușor de integrat. Puterea de 0,18 kW îl poziționează între motoarele destinate automatizărilor compacte și cele utilizate în procese industriale ușoare, oferind flexibilitate pentru o gamă variată de aplicații tehnice și comerciale.
