Motor trifazat 0.18kW 1000 rpm ax 14mm IEC 71
Alege variantă de Motor trifazat 0.18kw 1000rpm și Accesorii:
Toate produsele: Ø ax motor 14 mm · Gabarit IEC 71
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | ||||
|---|---|---|---|---|---|---|---|
| B5IEC71A | Flansa motor electric B5 IEC71B5IEC71A B5 · 160 mm | B5 | 160 | Preț la cerere | |||
| B14IEC71A | Flansa motor electric B14 IEC71B14IEC71A B14 · 105 mm | B14 | 105 | Preț la cerere | |||
| MET6 18 71B3 | Motor electric trifazat 0.18kw 1000rpm 71 B3MET6 18 71B3 B3 | B3 | Preț la cerere | ||||
| MET6 18 71B5 | Motor electric trifazat 0.18kw 1000rpm 71 B5MET6 18 71B5 B5 · 140 mm | B5 | 140 | Preț la cerere | |||
| MET6 18 71B14 | Motor electric trifazat 0.18kw 1000rpm 71 B14MET6 18 71B14 B14 · 90 mm | B14 | 90 | Preț la cerere |
Specificatii motor trifazat 0.18kW 1000rpm ax 14mm IEC71
Date electrice | |
|---|---|
Putere nominală motor | 0,18 kW (180W) |
Turație nominală motor | 905 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 230 VΔ/50Hz |
Cuplu nominal motor | 1,9 Nm (Mn) |
Curent nominal motor | 1,07 A (VΔ/50Hz) |
Curent pornire motor | 4 xIn |
Cuplu pornire motor | 1,6 xMn |
Cuplu maxim motor | 1,7 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE1 sau superior |
Randament | 63% - 100% sarcină (50Hz) |
Factor de putere cosφ | 0,67 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 71 |
Greutate / Material carcasă | 6 kg / Aluminiu |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 |
Direcție rotație | Bidirecțional |
Intrare cablu | 1-M20x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Da |
Vopsire | 7030 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 61 dB(A) |
Moment de inerție | 0,00084 Kgm² |
Tip rulmenți | C&U |
Rulment parte antrenare DE | 6202-2RS-C3 |
Rulment parte neantrenare NDE | 6202-2RS-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC71 | |
Dimensiune ax (diametru x lungime) | Ø14 x 30 mm |
Lungime totală (L) | 241 mm |
Distanță găuri talpă (A x B) | A 90 mm, B 112 mm |
Distanță umăr ax - gaură talpă (C) | 45 mm |
Înălțime ax (H) | 71 mm |
Înălțime totală cu cutie borne | Ø206 corp / 179 mm cu borne |
Lățime talpă | 132 mm |
Intrare cablu cutie borne | 1-M20x1,5 |

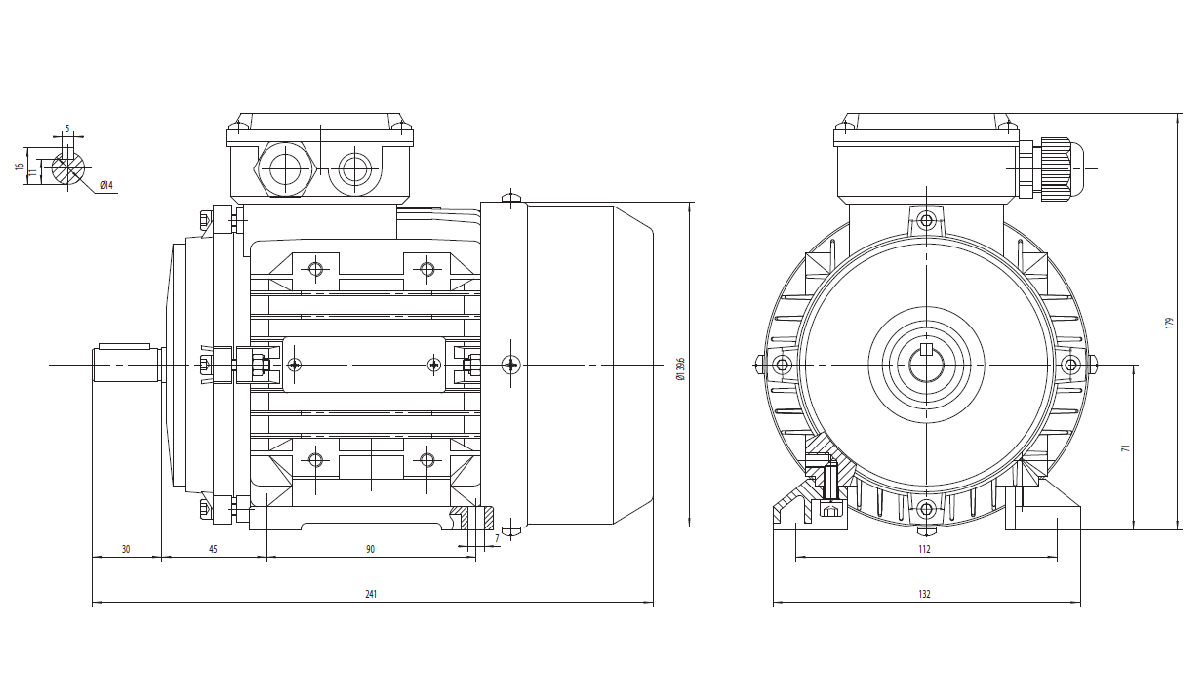

Dimensiuni motor trifazat 0.18kW 1000rpm 71 ax 14mm B3
Dimensiuni motor cu flanșă mare B5 IEC71 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø14 x 30 mm |
Lungime totală (L) | 241 mm |
Flanșă B5 | Ø110 centrare / Ø130 PCD / Ø160 flanșă / 4-Ø10 găuri / grosime 3 mm |
Înălțime totală cu cutie borne | Ø196 corp / 108 mm ax-centru la top borne |
Intrare cablu cutie borne | 1-M20x1,5 |

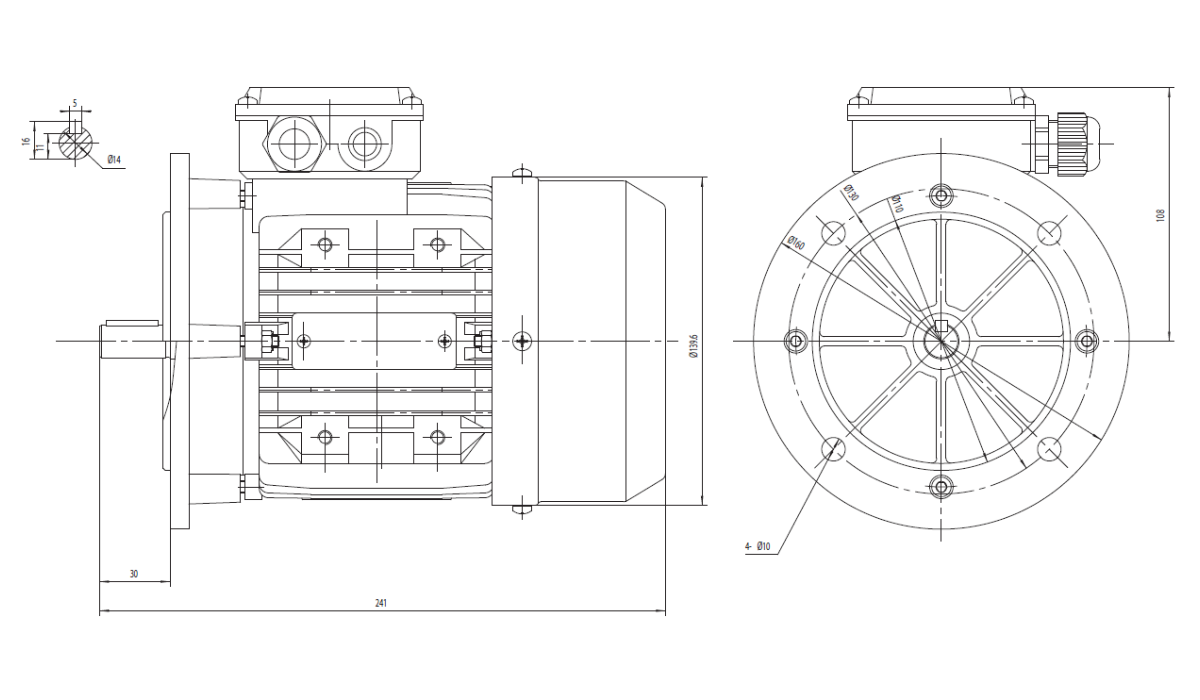

Dimensiuni motor trifazat 0.18kW 1000rpm 71 ax 14mm B5
Dimensiuni motor cu flanșă mică B14 IEC71 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø14 x 30 mm |
Lungime totală (L) | 241 mm |
Flanșă B14 | Ø70 centrare / Ø85 PCD / Ø105 flanșă / 8xM6-45° / M6xØ90 - grosime 2,5 mm |
Înălțime totală cu cutie borne | Ø196 corp / 108 mm ax-centru la top borne |
Intrare cablu cutie borne | 1-M20x1,5 |

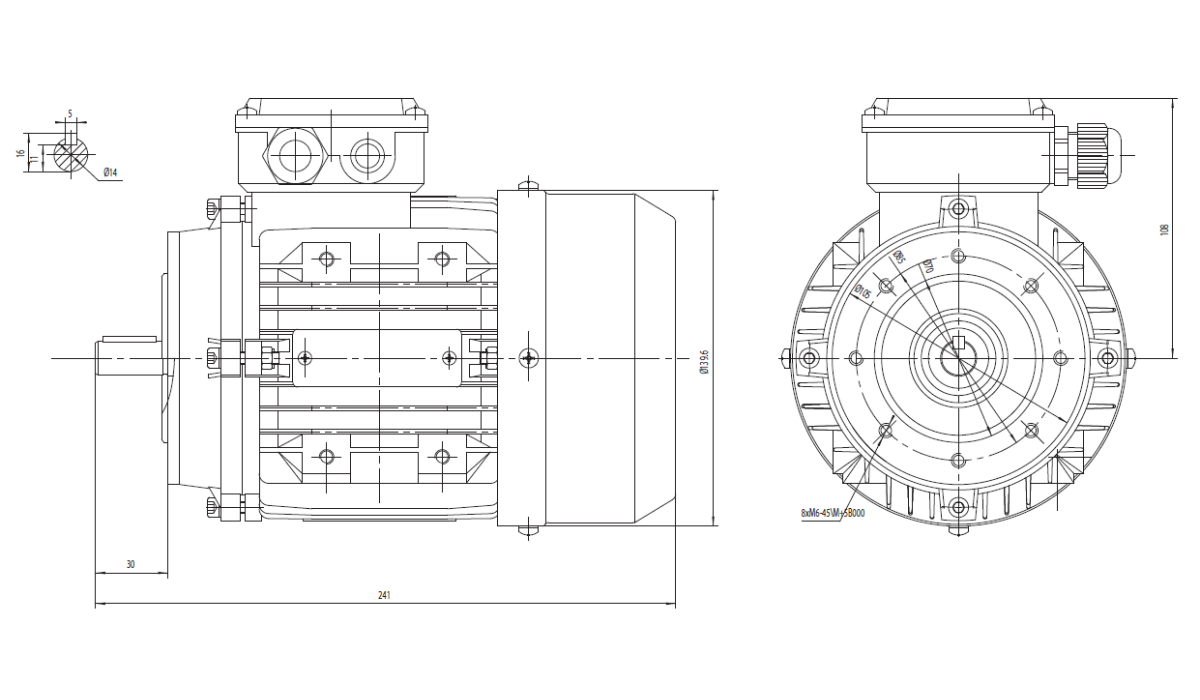

Dimensiuni motor trifazat 0.18kW 1000rpm 71 ax 14mm B14
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (0,18 kW 1000 rpm):
- Acționări cu reductoare mecanice (seria NMRV 030 / 040): Soluție excelentă pentru sisteme automatizate de acces, variatoare de viteză, mecanisme de ghidare și mese rotative de poziționare.
- Linii de conveioare și manipulare mărfuri: Se utilizează la deplasarea produselor ușoare pe linii de montaj, sisteme cu role libere motorizate, elevatoare de mici dimensiuni și benzi modulare de selecție.
- Instalații de omogenizare și dozare lichide: Potrivit pentru prepararea amestecurilor fluide, bazine de tratare a apei de laborator, malaxoare din sectorul alimentar și chimic.
- Echipamente de ambalat și etichetat: Acționarea mașinilor de aplicat etichete, lipitoare de saci/pungi, sisteme de umplere volumetrică și aparate de sigilat folie.
- Ventilatoare și evacuare gaze: Răcire tehnică, evacuarea aerului viciat sau a gazelor din incinte mici, suflante de aerisire și uscătoare de suprafață.
- Utilaje de precizie pentru industria textilă și papetărie: Acționarea ghidajelor de bandă, role de alimentare, mașini compacte de ștanțat, ghilotine de hârtie și imprimante industriale.
Motoarele standard de 0,18 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
