Motor electric trifazat 0.18kw 1000rpm 71 B14
Cod: MET6 18 71B14Caracteristici tehnice
Date electrice |
|
|---|---|
| Putere nominală motor | 0,18 kW (180W) |
| Turație nominală motor | 905 rpm 50Hz 1090 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 1,9 Nm (Mn) |
| Curent nominal motor | 1,07 A (VΔ/50Hz) 0,62 A (VY/50Hz) |
| Curent pornire motor | 4 xIn |
| Cuplu pornire motor | 1,6 xMn |
| Cuplu maxim motor | 1,7 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1 sau superior |
| Randament | 63% – 100% sarcină (50Hz) 61,6% – 75% sarcină (50Hz) 55,4% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,67 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 71 B14 (Flansa Mica) *Optional B3 (Talpa) B5 (Flansa Mare) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 6 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 61 dB(A) LwA 70 dB(A) |
| Moment de inerție | 0,00084 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6202-2RS-C3 |
| Rulment parte neantrenare NDE | 6202-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

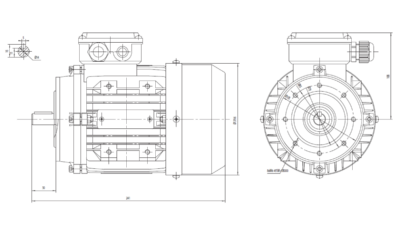

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm |
| Lungime totală (L) | 241 mm |
| Flanșă B14 | Ø70 centrare / Ø85 PCD / Ø105 flanșă / 8xM6-45° / M6xØ90 – grosime 2,5 mm |
| Înălțime totală cu cutie borne | Ø196 corp / 108 mm ax-centru la top borne |
| Intrare cablu cutie borne | 1-M20x1,5 |
Motor electric trifazat 0.18kw 1000rpm 71 B14
Caracteristici Motor electric trifazat 0.18kw 1000rpm 71 B14:
- Putere: 0,18kw
- Turatie: 1000rpm/6poli
- Gabarit: 71
- Diametru AX: 14mm
- Fixare: Flansa mica
- Prindere: B14
- Diametru flansa: 90mm
- Bobinaj: Cupru;
Un motor electric trifazat de 0,18kw cu o turatie de 1000rpm si o putere de 71 B14 este un dispozitiv puternic si fiabil. Cu diametru ax de 14mm si fixare prin flansa mica, acest motor este ideal pentru aplicatii industriale si comerciale care necesita o putere constanta si o turatie constanta a axului.
Fiind un motor trifazat, acesta are avantajul de a fi mai puternic si de a avea o eficienta mai buna decat motorul monofazat. Acest lucru se datoreaza faptului ca puterea este distribuita pe cele trei faze si astfel, motorul poate functiona mai eficient si mai puternic.
Cu un putere de 0,18kw, acest motor este potrivit pentru o gama larga de aplicatii, inclusiv pompe de apa, ventilatoare, compresoare si alte echipamente care necesita o putere constanta. Turatia de 1000rpm si diametrul axului de 14mm fac acest motor sa fie ideal pentru aplicatii care necesita o turatie constanta si un ax puternic.
Motorul are fixare prin flansa mica ceea ce il face usor de montat si integrat in alte echipamente sau masini de productie. De asemenea, acest motor are o constructie robusta si este proiectat pentru a fi utilizat in mediul industrial sever.
In concluzie, un motor electric trifazat de 0,18kw cu turatie de 1000rpm si putere de 71 B14 este o alegere excelenta pentru aplicatii care necesita o putere constanta si o turatie constanta a axului. Cu diametrul axului de 14mm si fixare prin flansa mica, acest motor este usor de montat si integrat in alte echipamente sau masini de productie.
