Motor trifazat 0.25kW 1500rpm Ax 11mm IEC63 | Ax 14mm IEC71 - Vezi lista completa de produse

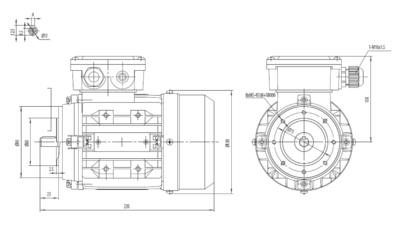

Fisa tehnica Motor trifazat 0.25kW 1500rpm Ax 11mm IEC63
Date electrice |
|
|---|---|
| Putere nominală motor | 0,25 kW (250W) |
| Turație nominală motor | 1360 rpm 50Hz 1635 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 1,76 Nm (Mn) |
| Curent nominal motor | 1,24 A (VΔ/50Hz) 0,71 A (VY/50Hz) |
| Curent pornire motor | 4 xIn |
| Cuplu pornire motor | 2,1 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 68,5% – 73,4% – 100% sarcină 67,7% – 75% sarcină 62,7% – 50% sarcină |
| Factor de putere cosφ | 0,74 – 0,74 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 63 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 5 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M16x1,5 + 1-M12x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 67 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,0004 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6201-ZZ-C3 |
| Rulment parte neantrenare NDE | 6201-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

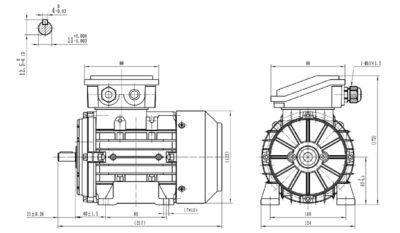

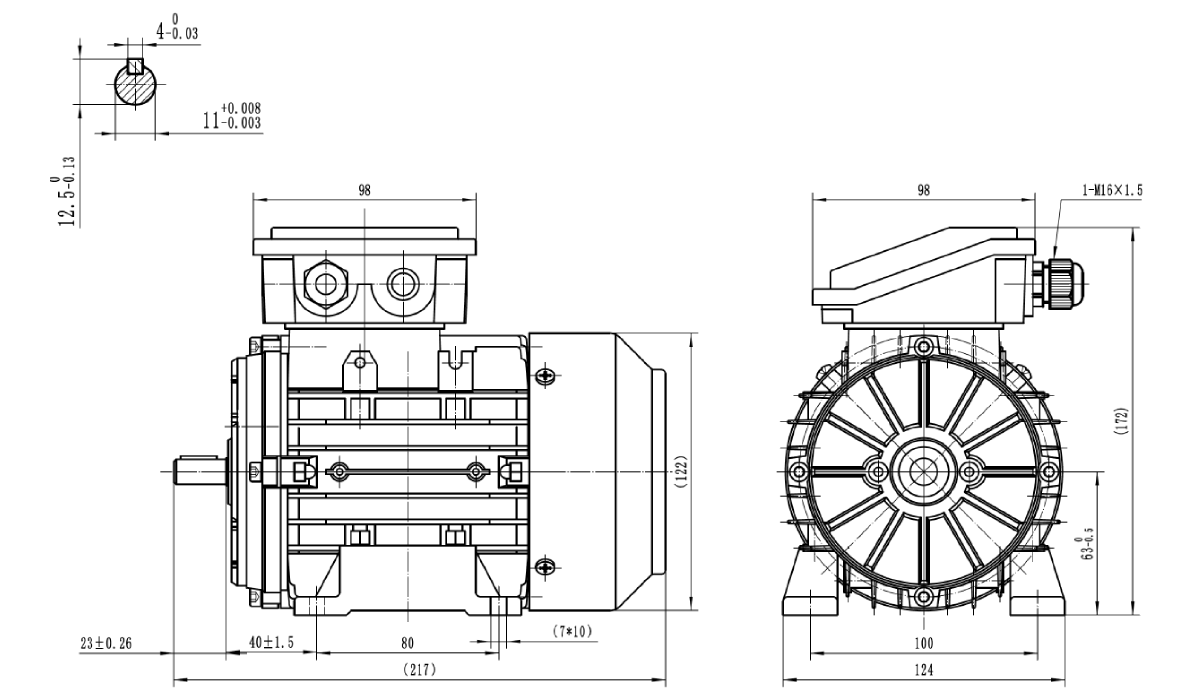

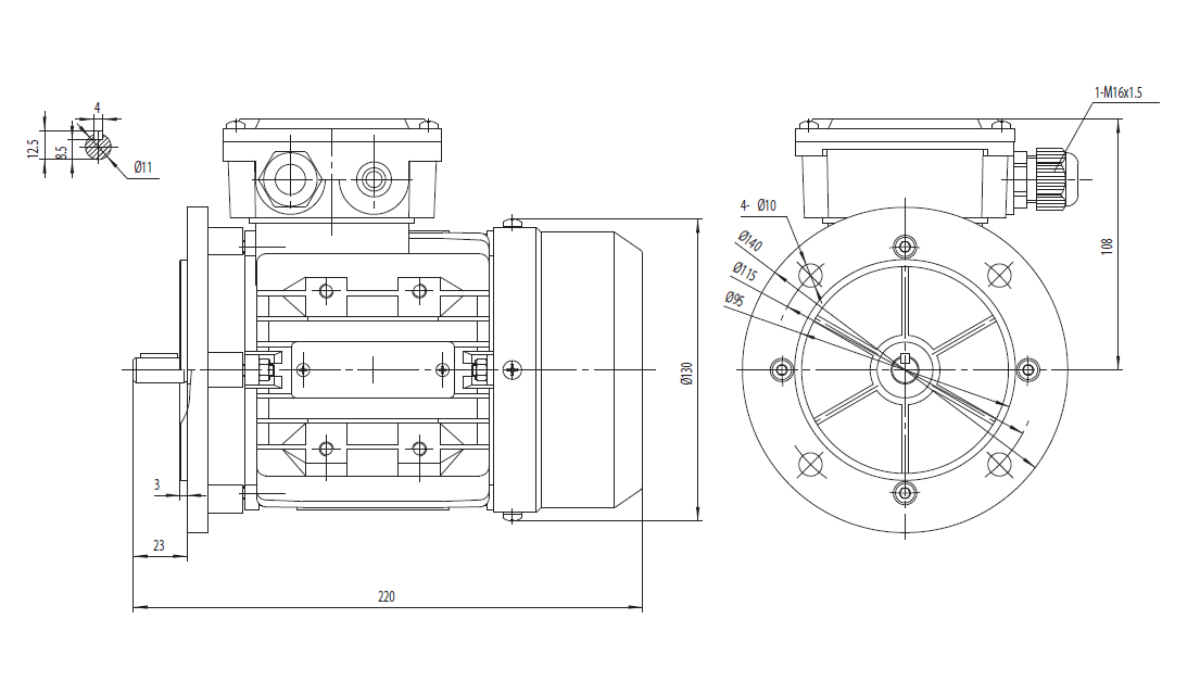

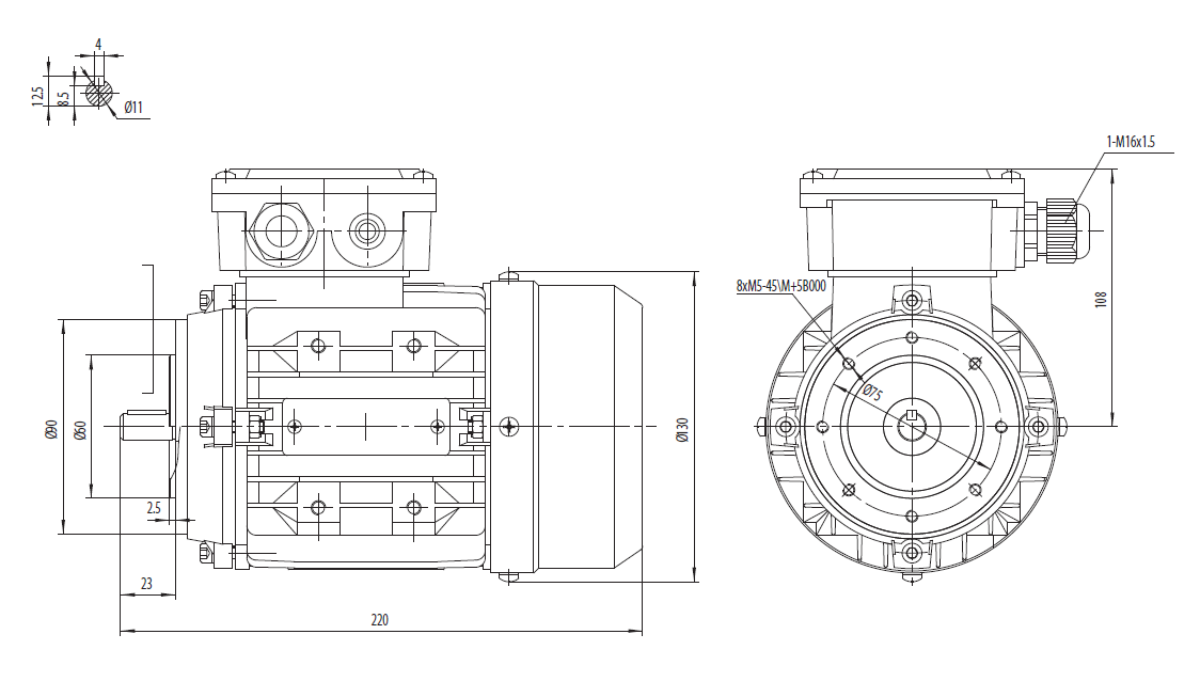

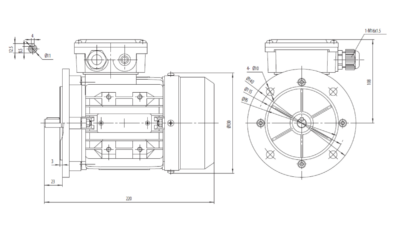

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø11 +0,008 -0,003 x 23 ±0,26 mm |
| Lungime totală (L) | 217 mm |
| Distanță găuri talpă (A x B) | A 80 mm, B 100 mm |
| Distanță umăr ax – gaură talpă (C) | 40 ±1,5 mm |
| Înălțime ax (H) | 63 -0,5 mm |
| Înălțime totală cu cutie borne | 172 mm |
| Lățime talpă | 124 mm |
| Intrare cablu cutie borne | M16x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Pompe centrifuge | Pompe de recirculare și transfer lichide curate cu debit mediu-ridicat, instalații tehnice, sisteme de răcire industrială și aplicații cu presiune mai mare la pornire. |
| Ventilatoare industriale | Ventilatoare axiale și centrifugale de dimensiuni medii-mari, exhaustoare cu sarcină constantă și sisteme HVAC cu necesar de cuplu ridicat la pornire. |
| Benzi transportoare | Conveioare de sarcină medie-mare, linii de sortare și ambalare cu încărcare densă, adaptate axului de 11 mm și cuplului superior din gama IEC 63. |
| Motoreductoare | Reductoare melcate (compatibile cu flanșă PAM 63, ex: RV40), coaxiale și pendulare standard IEC 63, potrivite pentru rapoarte de reducere care solicită cuplu de intrare ridicat. |
| Automatizări industriale | Acționări mecanice auxiliare, sisteme de poziționare, bariere și mecanisme automate cu cicluri de pornire/oprire frecvente și sarcină de vârf mai mare. |
| Utilaje agricole | Șnecuri transportoare de capacitate medie-mare, instalații de furajare automată și sisteme de ventilație pentru sere sau ferme cu suprafețe extinse. |
| Echipamente alimentare | Benzi de transport produse, mixere de capacitate medie-mare, mașini de dozat, etichetat și procese auxiliare cu ritm de lucru susținut în industria alimentară. |
| Compresoare mici | Echipamente pneumatice de putere medie, pompe de vid cu debit mai mare și instalații de aer comprimat cu utilizare frecventă sau continuă. |
| Utilaje pentru lemn | Mecanisme de avans (alimentare automată) cu solicitare constantă și sisteme de exhaustare a rumegușului pentru utilaje de capacitate medie-mare. |
| Stații de apă | Pompe de dozare, sisteme de filtrare, tratare și recirculare a apei în aplicații industriale cu debit superior celui acoperit de motoarele 0,12–0,18 kW. |
| Mașini speciale | Construcții de mașini personalizate, aparatură de laborator și echipamente industriale ce necesită ax de 11 mm și o rezervă de cuplu semnificativă peste minimul necesar. |
Motorul electric trifazat 0,25 kW 1400 rpm IEC 63 este proiectat pentru aplicații cu sarcini medii și funcționare continuă, oferind cea mai mare rezervă de cuplu din gama IEC 63 la această turație. Turația de 1400 rpm asigură un echilibru optim între cuplu, stabilitate și eficiență energetică, fiind potrivită pentru acționarea pompelor, ventilatoarelor, transportoarelor și sistemelor automatizate care funcționează cu sarcini de pornire mai mari sau regim de lucru mai solicitant. Gabaritul standardizat IEC 63 și axul de 11 mm oferă o rezistență mecanică sporită și permit integrarea rapidă cu reductoare de turație, transmisii mecanice și alte echipamente industriale standard. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o exploatare fiabilă în medii industriale, comerciale și agricole.
Alte Turații Disponibile (0.25kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Zgomot Redus: Operare silențioasă, cu un nivel de presiune sonoră de doar 67 dB(A).
- Mentenanță Zero: Rulmenți 6201-2RS-C3 etanși, cu o durată de viață medie de 40.000 ore.
- Stabilitate: Proiectat pentru regimuri solicitante S1-S9, menținând un cuplu de pornire de 2.2 ori mai mare decât cel nominal.

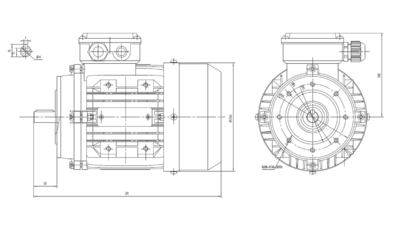

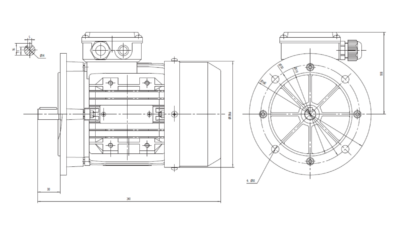

Fisa tehnica Motor trifazat 0.25kW 1500rpm Ax 14mm IEC71
Date electrice |
|
|---|---|
| Putere nominală motor | 0,25 kW (250W) |
| Turație nominală motor | 1395 rpm 50Hz 1675 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 1,71 Nm (Mn) |
| Curent nominal motor | 1,32 A (VΔ/50Hz) 0,76 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 65,1% – 100% sarcină (50Hz) 63,1% – 75% sarcină (50Hz) 55,8% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,73 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 71 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 5,4 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 67 dB(A) LwA 76 dB(A) |
| Moment de inerție | 0,00056 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6202-2RS-C3 |
| Rulment parte neantrenare NDE | 6202-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

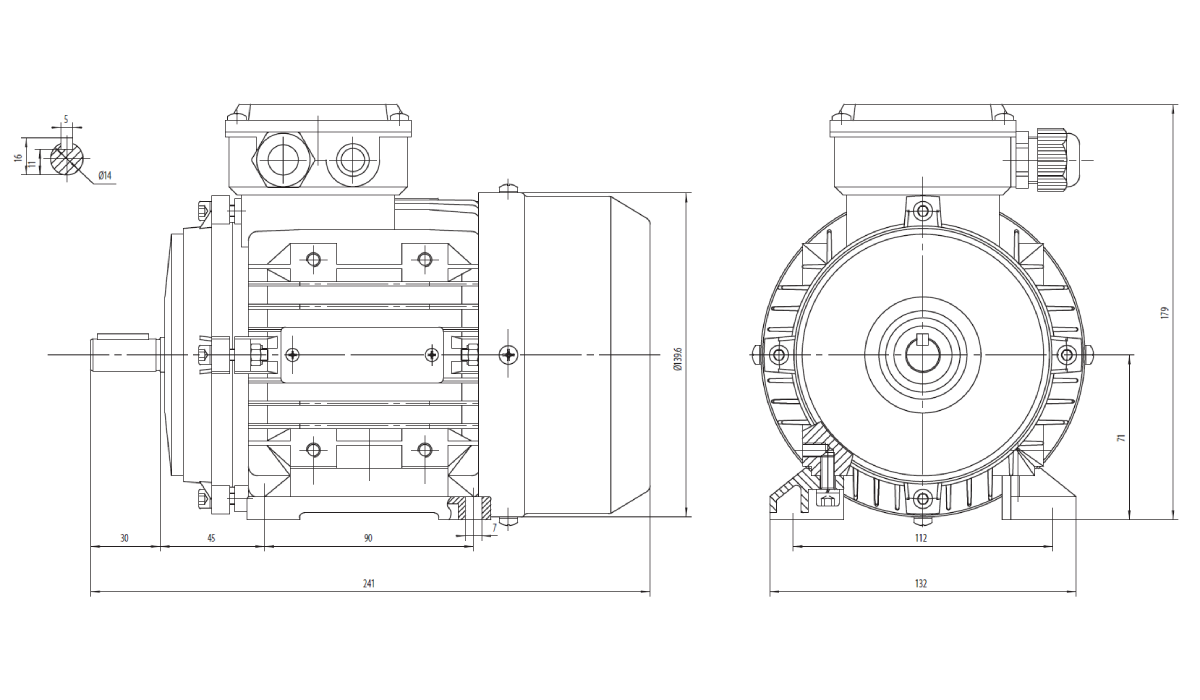

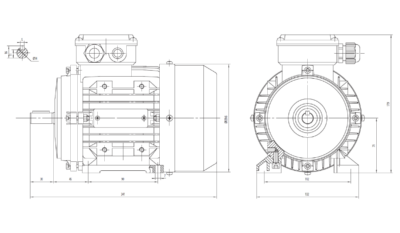

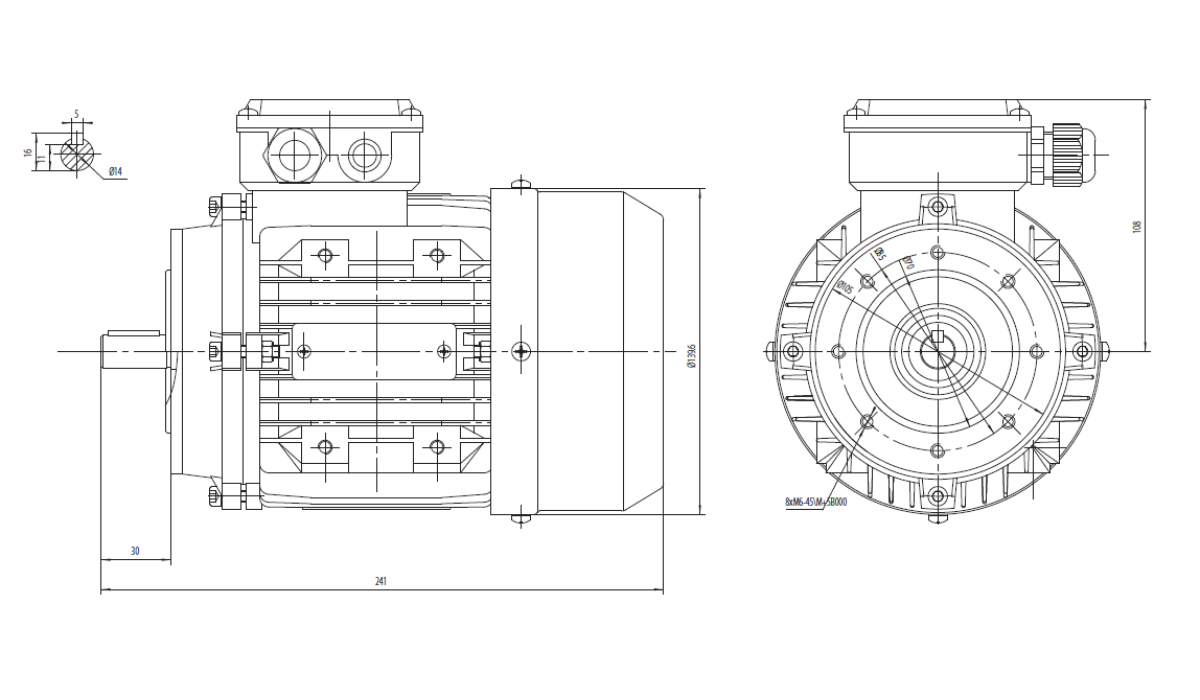

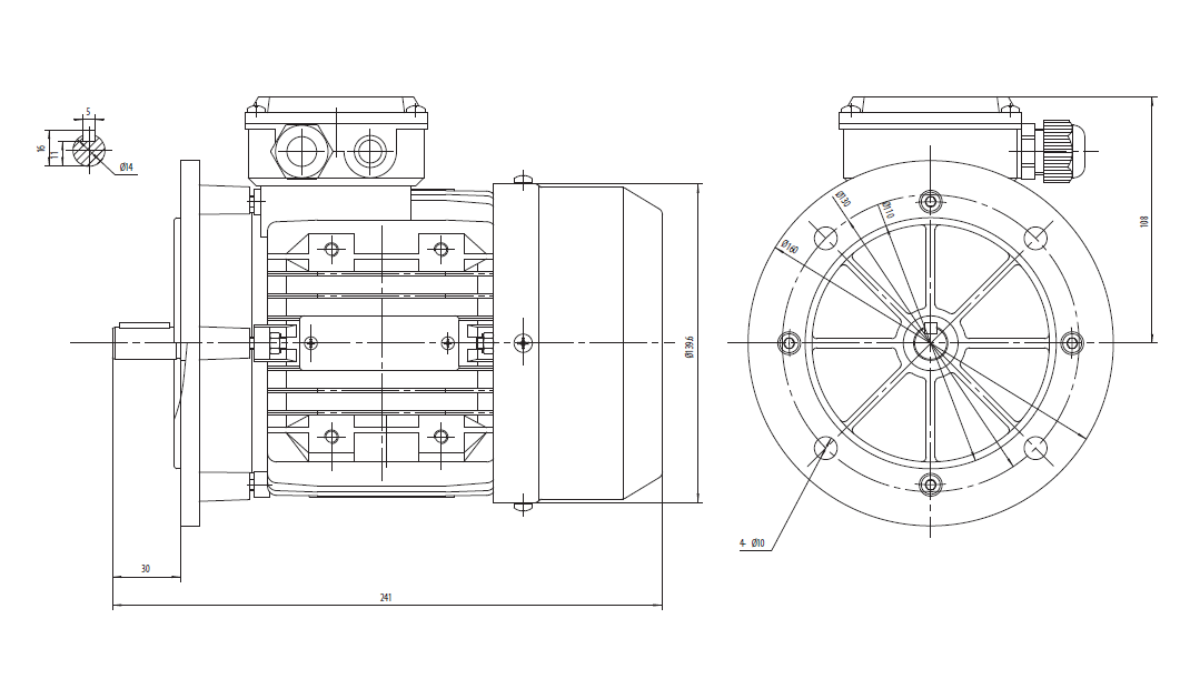

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm |
| Lungime totală (L) | 241 mm |
| Distanță găuri talpă (A x B) | A 90 mm, B 112 mm |
| Distanță umăr ax – gaură talpă (C) | 45 mm |
| Înălțime ax (H) | 71 mm |
| Înălțime totală cu cutie borne | 179 mm |
| Lățime talpă | 132 mm |
| Intrare cablu cutie borne | M20x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Pompe centrifuge | Pompe de recirculare și transfer lichide curate cu debit mediu, instalații tehnice și sisteme de răcire industrială care beneficiază de gabaritul mai robust IEC 71. |
| Ventilatoare industriale | Ventilatoare axiale și centrifugale de dimensiuni medii, exhaustoare și sisteme HVAC unde carcasa IEC 71 oferă o fixare mai stabilă și rigiditate mecanică sporită. |
| Benzi transportoare | Conveioare de sarcină medie, linii de sortare și ambalare, adaptate axului de 11 mm dar cu un gabarit de montaj IEC 71 mai generos pentru șasiuri mai solide. |
| Motoreductoare | Reductoare melcate (compatibile cu flanșă PAM 71, ex: RV50), coaxiale și pendulare standard IEC 71, potrivite pentru reductoare de dimensiuni puțin mai mari decât cele montate pe IEC 63. |
| Automatizări industriale | Acționări mecanice auxiliare, sisteme de poziționare, bariere și mecanisme automate care necesită o carcasă mai rigidă pentru montaj pe structuri metalice solicitate mecanic. |
| Utilaje agricole | Șnecuri transportoare de capacitate medie, instalații de furajare automată și sisteme de ventilație pentru sere sau ferme, unde gabaritul IEC 71 oferă o fixare mai bună pe cadre metalice. |
| Echipamente alimentare | Benzi de transport produse, mixere de capacitate medie, mașini de dozat și etichetat, unde IEC 71 permite o montare mai rigidă în linii de producție compacte. |
| Compresoare mici | Echipamente pneumatice de putere medie, pompe de vid și instalații de aer comprimat care beneficiază de disiparea termică mai bună a carcasei IEC 71. |
| Utilaje pentru lemn | Mecanisme de avans (alimentare automată) și sisteme de exhaustare a rumegușului, unde gabaritul IEC 71 asigură o bază de montaj mai stabilă la vibrații. |
| Stații de apă | Pompe de dozare, sisteme de filtrare, tratare și recirculare a apei, unde IEC 71 permite o integrare mai ușoară pe cadre standardizate de dimensiuni medii. |
| Mașini speciale | Construcții de mașini personalizate, aparatură de laborator și echipamente industriale ce necesită ax de 11 mm și gabarit de montaj IEC 71 pentru compatibilitate cu șasiuri mai mari. |
Motorul electric trifazat 0,25 kW 1400 rpm IEC 71 este proiectat pentru aplicații cu sarcini medii și funcționare continuă, beneficiind de un gabarit de montaj mai robust față de varianta IEC 63 la aceeași putere. Turația de 1400 rpm asigură un echilibru optim între cuplu, stabilitate și eficiență energetică, fiind potrivită pentru acționarea pompelor, ventilatoarelor, transportoarelor și sistemelor automatizate care necesită o fixare mai rigidă pe șasiu sau o carcasă cu disipare termică superioară. Gabaritul standardizat IEC 71 și axul de 11 mm oferă o rezistență mecanică sporită și permit integrarea rapidă cu reductoare de turație (flanșă PAM 71), transmisii mecanice și alte echipamente industriale standard. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o exploatare fiabilă în medii industriale, comerciale și agricole.
Alte Turații Disponibile (0.25kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Zgomot Redus: Operare silențioasă, cu un nivel de presiune sonoră de doar 67 dB(A).
- Mentenanță Zero: Rulmenți 6201-2RS-C3 etanși, cu o durată de viață medie de 40.000 ore.
- Stabilitate: Proiectat pentru regimuri solicitante S1-S9, menținând un cuplu de pornire de 2.2 ori mai mare decât cel nominal.
