Specificatii motor trifazat 0.25kW 3000rpm Ax 11mm IEC63
Date electrice |
|
|---|---|
| Putere nominală motor | 0,25 kW |
| Turație nominală motor | 2780 rpm 50Hz 3340 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 0,86 Nm (Mn) |
| Curent nominal motor | 1,14 A (VΔ/50Hz) 0,66 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE1-IE4+ in functie de producator |
| Randament | 69,8% – 100% sarcină (50Hz) 68,8% – 75% sarcină (50Hz) 62,8% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,79 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 63 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 4,4 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP 55 / IC 411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M16x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 75 dB(A) LwA 84 dB(A) |
| Moment de inerție | 0,00017 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6201-2RS-C3 |
| Rulment parte neantrenare NDE | 6201-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

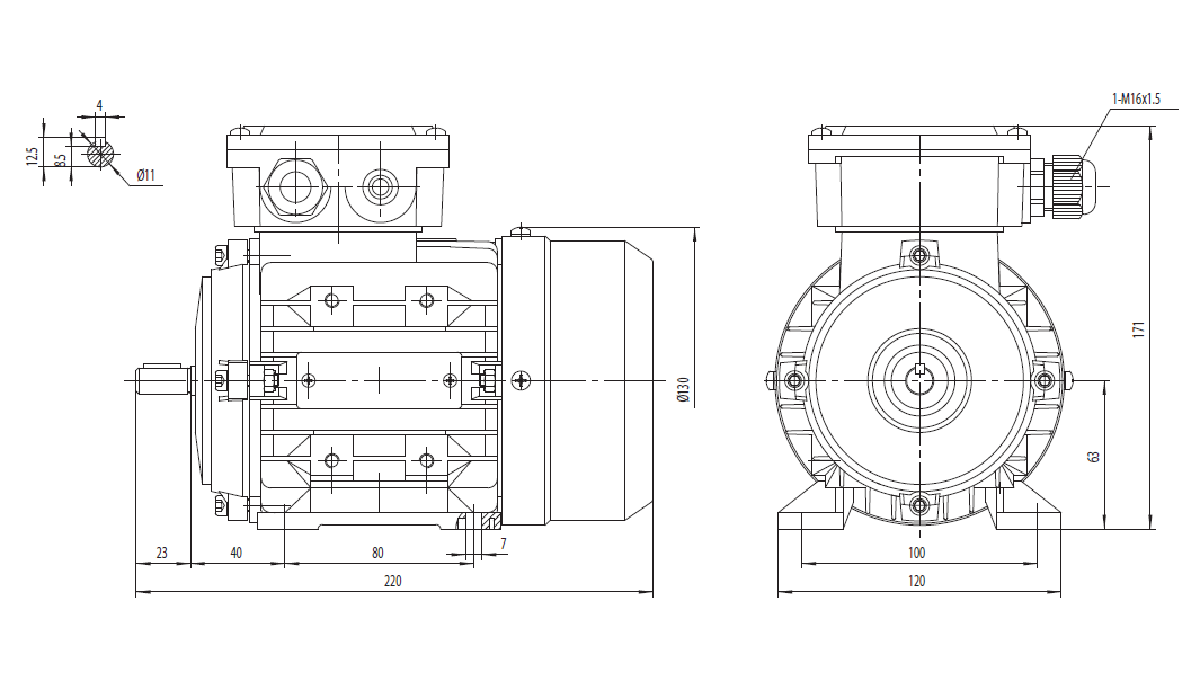

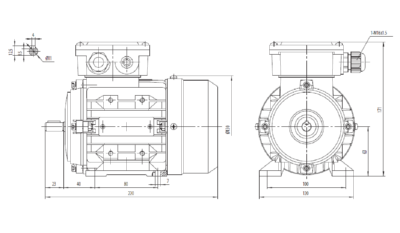

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø11 x 23 mm (pană 4mm) |
| Lungime totală (L) | 220 mm |
| Distanță găuri talpă | A 80 mm / B 100 mm, 40 mm umăr ax – gaură |
| Înălțime ax (H) | 63 mm |
| Înălțime totală cu cutie borne | Ø130 corp / 171 mm cu borne / lățime talpă 120 mm |
| Intrare cablu cutie borne | 1-M16x1,5 |

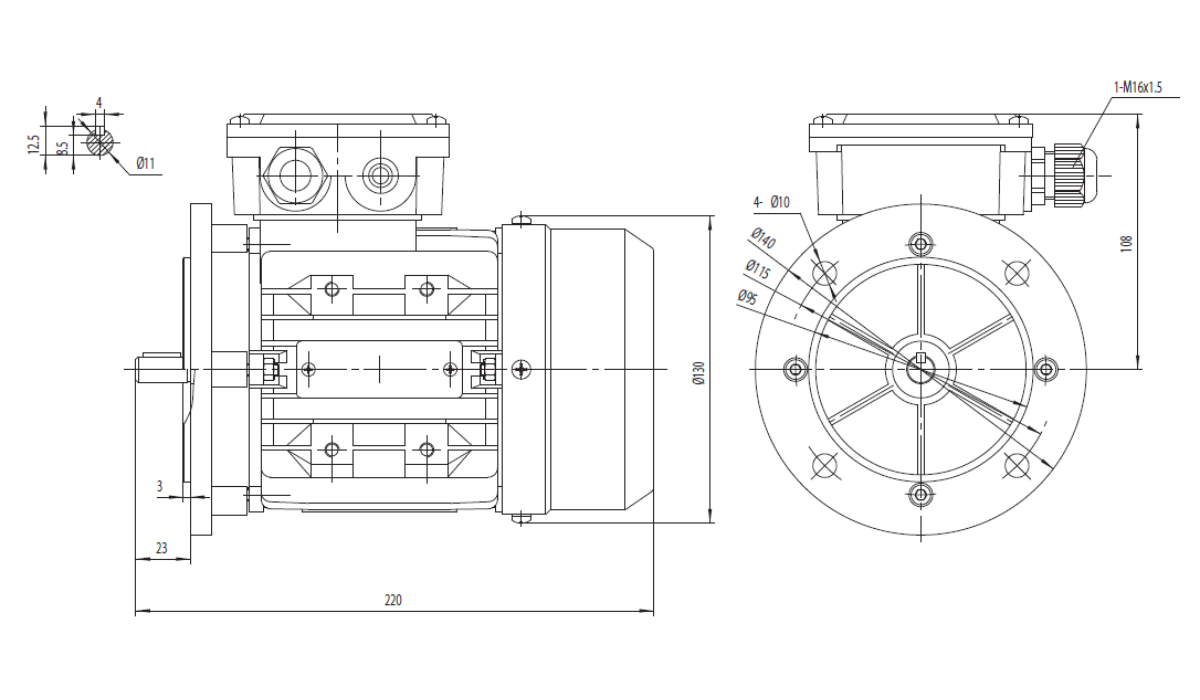

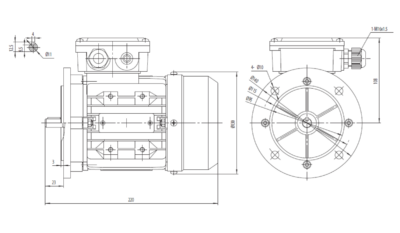

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø11 x 23 mm (pană 4 mm) |
| Lungime totală (L) | 220 mm |
| Distanță găuri flanșă | Ø140 mm exterior / centrare Ø95 mm / 4 x Ø10 pe Ø115 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø130 mm corp / 108 mm înălțime / cutie 94 mm |
| Intrare cablu cutie borne | 1-M16x1,5 |

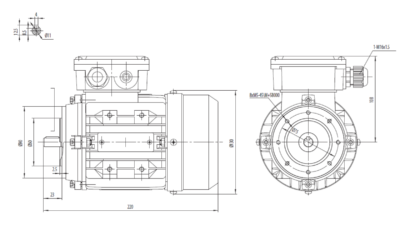

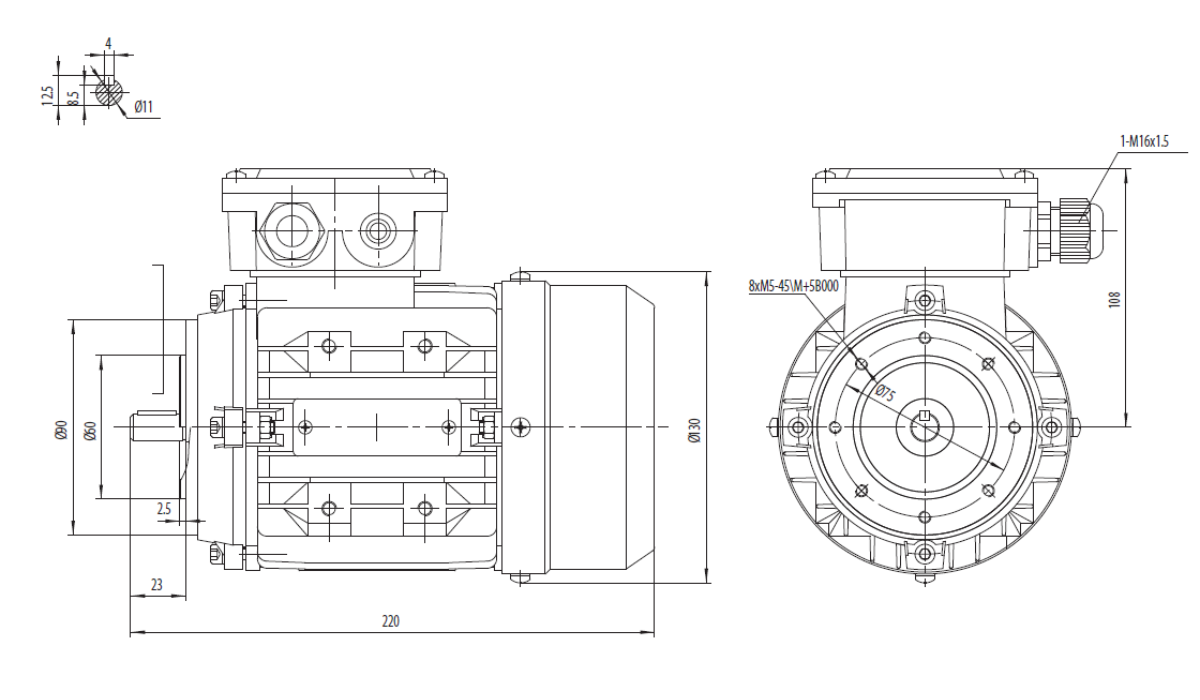

Dimensiuni motor cu flanșă mică B14 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø11 mm (pană 4 mm / 12.5 / 8.5 mm) x 23 mm lungime utilă / 2.5 mm cu umăr |
| Lungime totală (L) | 220 mm |
| Distanță găuri flanșă | Ø90 mm exterior / centrare Ø60 mm / 8 x M5 pe Ø75 mm la 45° |
| Tip prindere | B14 – cu flanșă mică, fără talpă |
| Înălțime totală cu cutie borne | Ø130 mm corp / 108 mm înălțime axă / cutie terminală sus |
| Intrare cablu cutie borne | 1-M16x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Mașini de prelucrare ușoară | Acționarea unor echipamente de șlefuire, lustruire, finisare și prelucrare care necesită turație ridicată și funcționare stabilă. |
| Transportoare pentru fluxuri continue | Benzi transportoare utilizate în linii de producție și ambalare pentru deplasarea produselor cu greutate redusă și medie. |
| Pompe pentru instalații tehnice | Pompe centrifuge și sisteme de circulație pentru apă, agenți de răcire și alte lichide utilizate în procese industriale. |
| Exhaustoare și turbine compacte | Sisteme de evacuare a aerului, fumului și particulelor din ateliere, spații tehnice și instalații comerciale. |
| Mașini automate de ambalare | Mecanisme de alimentare, transfer și poziționare produse în linii automate și semiautomate de ambalare. |
| Sisteme de sortare și manipulare | Role motorizate și mecanisme de ghidare utilizate pentru distribuirea și orientarea produselor pe liniile de producție. |
| Agitatoare pentru lichide | Rezervoare și instalații de amestec pentru lichide cu vâscozitate redusă, utilizate în procese tehnice și industriale. |
| Echipamente pentru ateliere tehnice | Utilaje auxiliare, dispozitive de testare și mecanisme de antrenare care necesită un motor compact cu turație mare. |
| Utilaje pentru industria alimentară | Sisteme de transport, dozare și manipulare produse în fluxuri de producție de mici dimensiuni. |
| Aplicații OEM și construcții speciale | Integrare în echipamente dezvoltate pentru aplicații specifice care necesită fiabilitate și compatibilitate IEC 63. |
Motorul electric trifazat 0,25 kW 3000 rpm IEC 63 este destinat aplicațiilor care necesită o turație ridicată și o capacitate de antrenare superioară modelelor de 0,09 kW și 0,18 kW din aceeași categorie de motoare compacte. Turația de 3000 rpm îl recomandă pentru transportoare rapide, pompe centrifuge, exhaustoare, sisteme de manipulare și diverse utilaje auxiliare utilizate în producție și procesare. Gabaritul standardizat IEC 63 și arborele de 11 mm permit montarea facilă pe transmisii mecanice, reductoare, pompe și alte echipamente compatibile cu standardele industriale internaționale. Puterea de 0,25 kW oferă o rezervă suplimentară pentru aplicații cu funcționare continuă, unde este necesară o combinație eficientă între dimensiuni compacte, viteză de rotație ridicată și fiabilitate în exploatare.
