Motor trifazat 1.5kW 1500rpm ax 24mm IEC90

Alege variantă de Motor trifazat 1.5kw 1400rpm și Accesorii:

11 produse

Toate produsele: Ø ax motor 24 mm · Gabarit IEC 90

Produsele din Motor trifazat 1.5kW 1500rpm ax 24mm IEC90
ImaginePreț (fără TVA)StocComandă sau ofertă
FM90B5 aLL

Flansa motor electric 90 B5 aLL

FM90B5 aLL

B5 · 200 mm

B5200
Preț la cerere
FM90B14 aLL

Flansa motor electric 90 B14 aLL

FM90B14 aLL

B14 · 140 mm

B14140
Preț la cerere
B5IEC90A

Flansa motor electric B5 IEC90

B5IEC90A

B5 · 200 mm

B5200
Preț la cerere
B14IEC90A

Flansa motor electric B14 IEC90

B14IEC90A

B14 · 140 mm

B14140
Preț la cerere
MET4 15 90B3 aLL

Motor electric trifazat 1.5kw 1400rpm 90 B3 aLL

MET4 15 90B3 aLL

B3

B3
Preț la cerere
MET4 15 90B3 IE2 aLL

Motor electric trifazat 1.5kw 1400rpm 90 B3 IE2 aLL

MET4 15 90B3 IE2 aLL

B3

B3
Preț la cerere
MET4 15 90B5 IE2 aLL

Motor electric trifazat 1.5kw 1400rpm 90 B5 IE2 aLL

MET4 15 90B5 IE2 aLL

B5 · 200 mm

B5200
Preț la cerere
MET4 15 90B14 IE2 aLL

Motor electric trifazat 1.5kw 1400rpm 90 B14 IE2 aLL

MET4 15 90B14 IE2 aLL

B14 · 140 mm

B14140
Preț la cerere
MET4 15 90B3

Motor electric trifazat 1.5kw 1400rpm 90 B3

MET4 15 90B3

B3

B3
Preț la cerere
MET4 15 90B5

Motor electric trifazat 1.5kw 1400rpm 90 B5

MET4 15 90B5

B5 · 200 mm

B5200
Preț la cerere
MET4 15 90B14

Motor electric trifazat 1.5kw 1400rpm 90 B14

MET4 15 90B14

B14 · 140 mm

B14140
Preț la cerere

Specificatii motor trifazat 1.5kW 1500rpm ax 24mm IEC90



Date electrice

Putere nominală motor

1,5 kW (1500W)

Turație nominală motor

1410 rpm 50Hz
1695 rpm 60Hz

Turație sincronă motor

1500 rpm (4 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

230 VΔ/50Hz
400 VY/50Hz
265 VΔ/60Hz
460 VY/60Hz

Cuplu nominal motor

10,16 Nm (Mn)

Curent nominal motor

6,23 A (VΔ/50Hz)
3,58 A (VY/50Hz)

Curent pornire motor

6 xIn

Cuplu pornire motor

2,2 xMn

Cuplu maxim motor

2,4 xMn

Pornire

D.O.L.

Clasă eficiență

IE2-IE4+ in functie de producator

Randament

79,6% - 100% sarcină (50Hz)
80,2% - 75% sarcină (50Hz)
78% - 50% sarcină (50Hz)

Factor de putere cosφ

0,76 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 90
B3 (Talpa) - talpi modulare
B5 (Flansa Mare)
B14 (Flansa Mica)
*Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica)

Greutate / Material carcasă

14,6 kg / Aluminiu

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1-S3+

Direcție rotație

Bidirecțional

Intrare cablu

1-M20x1,5

Standarde

IEC/DIN/ISO/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

7030 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 70 dB(A)
LwA 80 dB(A)

Moment de inerție

0,00315 Kgm²

Tip rulmenți

C&U

Rulment parte antrenare DE

6205-2RS-C3

Rulment parte neantrenare NDE

6205-2RS-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

viață / viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

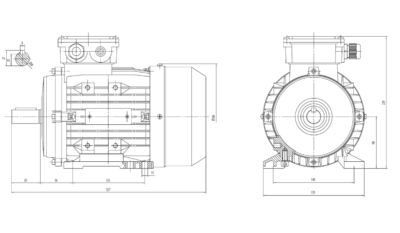

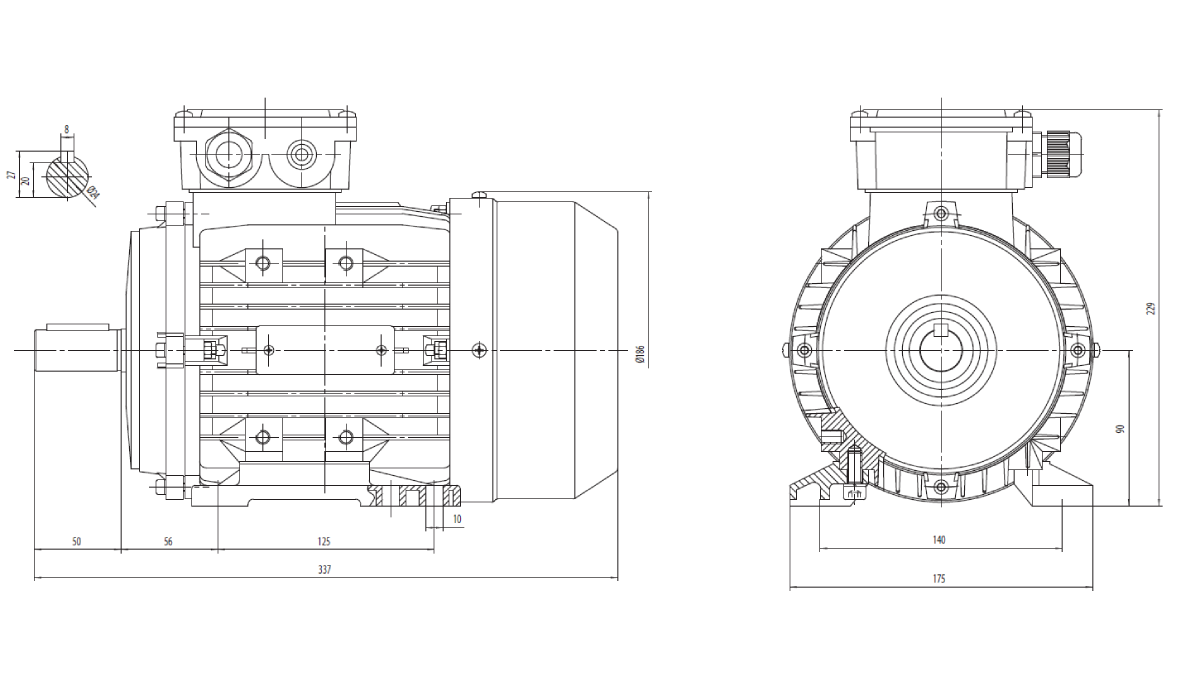

Dimensiuni motor cu talpă B3 IEC90

Dimensiune ax (diametru x lungime)

Ø24 x 50 mm

Lungime totală (L)

337 mm

Distanță găuri talpă (A x B)

A 100 mm, B 140 mm

Distanță umăr ax - gaură talpă (C)

56 mm

Înălțime ax (H)

90 mm

Înălțime totală cu cutie borne

229 mm

Lățime talpă

175 mm

Intrare cablu cutie borne

M20x1,5

Dimensiuni motor trifazat 1.5kW 1400rpm 4 poli ax 24mm IEC 90 cu talpă B3

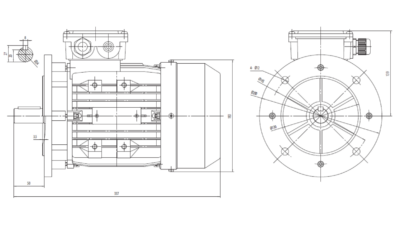

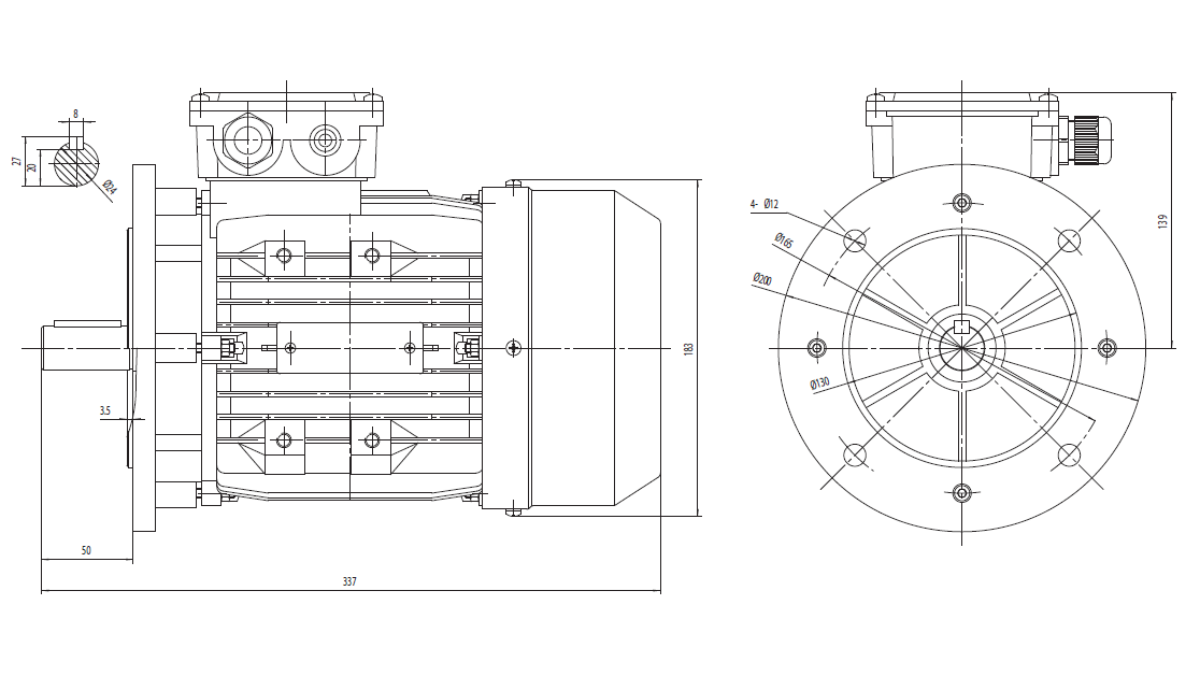

Dimensiuni motor cu flanșă mare B5 IEC90

Dimensiune ax (diametru x lungime)

Ø24 mm (pană 8 mm / 27 x 20 mm) x 50 mm lungime utilă

Lungime totală (L)

337 mm

Distanță găuri flanșă

Ø200 mm exterior / centrare Ø130 mm / Ø165 mm PCD / 4 x Ø12 (4-Ø12) / grosime flanșă 35 mm

Tip prindere

B5 - cu flanșă mare, fără talpă

Înălțime totală cu cutie borne

Ø183 mm corp / 139 mm înălțime cu cutie borne

Intrare cablu cutie borne

1 x M20x1.5 (conform serie IEC90)

Dimensiuni motor trifazat 1.5kW 1500rpm 4 poli ax 24mm IEC90 cu flanșă mare B5

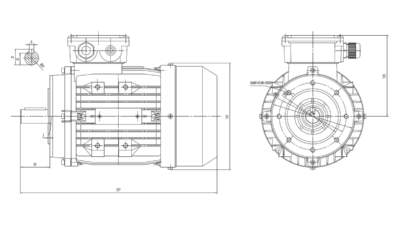

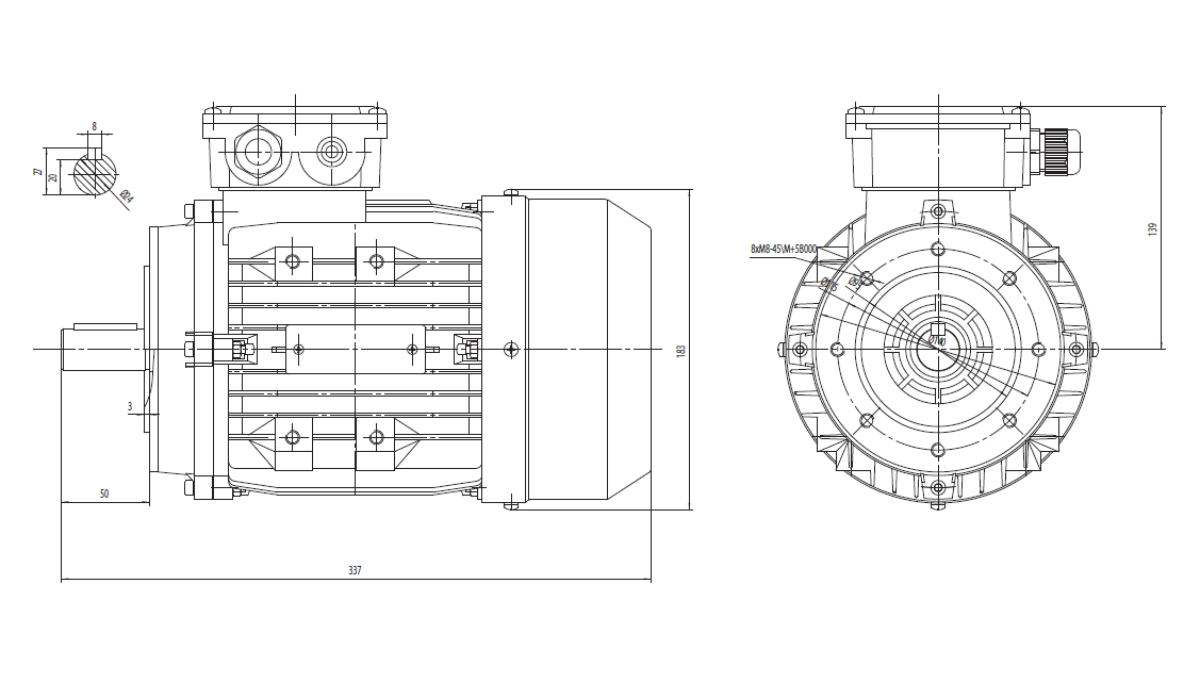

Dimensiuni motor cu flanșă mică B14 IEC90

Dimensiune ax (diametru x lungime)

Ø24 mm x 50 mm lungime utilă (Ø24 / pană 8 mm / 20 mm / 27 mm / 3 mm umăr)

Lungime totală (L)

337 mm

Distanță găuri flanșă

Ø140 mm exterior / Ø95 mm centrare / Ø115 mm PCD / 8xM8-45° / M5B000

Tip prindere

B14 - cu flanșă mica

Înălțime totală cu cutie borne

Ø183 mm corp / 139 mm înălțime până la capac cutie borne

Intrare cablu cutie borne

Presetupă cablu standard - 2 intrări

Dimensiuni motor trifazat 1.5kW 1500rpm 4 poli ax 24mm IEC90 cu flanșă mică B14

Aplicații și Domenii de Utilizare

Aplicație

Utilizare recomandată

Pompe centrifuge

Pompe de transfer și recirculare pentru instalații industriale, sisteme de alimentare cu apă, circuite de răcire și aplicații care necesită debit constant și presiune ridicată în regim continuu.

Ventilatoare industriale

Ventilatoare axiale și centrifugale de capacitate mare, sisteme HVAC industriale, exhaustoare și instalații de ventilație care funcționează permanent și solicită cuplu ridicat la pornire.

Benzi transportoare

Conveioare industriale, linii de producție și sisteme automate de manipulare materiale cu încărcare medie și mare, beneficiind de rezistența mecanică oferită de axul de 24 mm.

Motoreductoare

Reductoare melcate, coaxiale și pendulare compatibile cu gabaritul IEC 90, utilizate în aplicații care necesită cuplu ridicat la ieșire și funcționare continuă în medii industriale.

Automatizări industriale

Acționări mecanice pentru linii automate, sisteme de poziționare, echipamente de manipulare și instalații cu cicluri frecvente de pornire și oprire.

Utilaje agricole

Șnecuri transportoare, instalații de furajare, ventilatoare pentru hale și ferme, echipamente de procesare și sisteme care funcționează în regim intensiv.

Echipamente alimentare

Mixere, transportoare, mașini de dozare și procesare, precum și alte utilaje din industria alimentară care necesită funcționare stabilă și continuă.

Compresoare și pompe de vid

Compresoare industriale de capacitate medie și mare, instalații pneumatice și pompe de vid care necesită putere suplimentară la pornire și funcționare constantă.

Utilaje pentru lemn

Sisteme de exhaustare, mecanisme de avans, transportoare și echipamente auxiliare pentru prelucrarea lemnului cu sarcini mecanice constante.

Stații de apă

Instalații de tratare, filtrare și recirculare a apei, precum și sisteme tehnice care necesită funcționare fiabilă pe perioade îndelungate.

Mașini speciale

Construcții de mașini personalizate, echipamente industriale și aplicații OEM care necesită ax de 24 mm și compatibilitate cu standardul IEC 90.

Motorul electric trifazat 1,5 kW 1400 rpm IEC 90 este destinat aplicațiilor industriale care necesită un nivel superior de putere și fiabilitate în exploatare continuă. Carcasa IEC 90 și axul de 24 mm oferă o rezistență mecanică ridicată și compatibilitate cu o gamă largă de transmisii și motoreductoare, iar turația de 1400 rpm asigură un echilibru optim între cuplu și eficiență energetică. Puterea de 1,5 kW îl recomandă pentru echipamente cu solicitări constante, unde este necesară o rezervă suplimentară de performanță la pornire și în sarcină. Bobinajul din cupru, carcasa din aluminiu și protecția IP55 contribuie la o funcționare sigură și durabilă în medii industriale, agricole și comerciale, iar compatibilitatea cu flanșă PAM 90 facilitează integrarea în numeroase sisteme de acționare.

Alte Turații Disponibile (1.5kW)

Avantajul All Industrial

  1. Zgomot Redus: Operare silențioasă, cu un nivel de presiune sonoră de doar 70 dB(A).
  2. Mentenanță Zero: Rulmenți 6205-2RS-C3 etanși, cu o durată de viață medie de 40.000 ore.
  3. Stabilitate: oferă un cuplu de pornire ridicat și o funcționare constantă în aplicații cu sarcini variabile și regim continuu de lucru.
