Motor trifazat 132kW 1000 rpm ax 80mm IEC 315
Alege variantă de Motor trifazat 132kw 1000rpm și Accesorii:
Toate produsele: Ø ax motor 80 mm · Gabarit IEC 315 · Turație 1.000 rpm · Putere 132 kW
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | |||
|---|---|---|---|---|---|---|
| MET6 132 315B3 IE2 aLL | Motor electric trifazat 132kw 1000rpm 315 B3 IE2 aLLMET6 132 315B3 IE2 aLL B3 | B3 | Preț la cerere | |||
| MET6 132 315B5 IE2 aLL | Motor electric trifazat 132kw 1000rpm 315 B5 IE2 aLLMET6 132 315B5 IE2 aLL B5 | B5 | Preț la cerere | |||
| MET6 132 315B3 | Motor electric trifazat 132kw 1000rpm 315 B3MET6 132 315B3 B3 | B3 | Preț la cerere | |||
| MET6 132 315B5 | Motor electric trifazat 132kw 1000rpm 315 B5MET6 132 315B5 B5 | B5 | Preț la cerere |
Specificatii motor trifazat 132kW 1000rpm ax 80mm IEC315
Date electrice | |
|---|---|
Putere nominală motor | 132 kW (132000W) |
Turație nominală motor | 975 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 400 VΔ/50Hz |
Cuplu nominal motor | 1293,46 Nm (Mn) |
Curent nominal motor | 229 A (VΔ/50Hz) |
Curent pornire motor | 7 xIn |
Cuplu pornire motor | 2 xMn |
Cuplu maxim motor | 2,3 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE1 sau superior |
Randament | 93,5% - 100% sarcină |
Factor de putere cosφ | 0,89 - 100% sarcină |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 315 |
Greutate / Material carcasă | 1075 kg / Fontă |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 |
Direcție rotație | Bidirecțional |
Intrare cablu | 2-M63x1,5 + 1-M16x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Nu |
Vopsire | 5002 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 73 dB(A) |
Moment de inerție | 5,44899 Kgm² |
Tip rulmenți | C&U |
Rulment parte antrenare DE | NU319 |
Rulment parte neantrenare NDE | 6319-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | 5900 h / 11800 h |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC315 | |
Dimensiune ax (diametru x lungime) | Ø80 -0,009/-0,020 x 170±0,90 mm (util 140 mm) |
Lungime totală (L) | 1385 mm |
Distanță găuri talpă (A x B) | A 508 mm, B 508 mm (672 mm talpă) |
Distanță umăr ax - gaură talpă (C) | 216±4,0 mm |
Înălțime ax (H) | 315 -0/-0,5 mm |
Înălțime totală cu cutie borne | 845 mm (Ø651 corp) - Cutie borne 280x320, 180 centre |
Lățime talpă | 628 mm (508 mm interior / 120 mm margine, găuri 4-Ø28 +0,52) |
Intrare cablu cutie borne | 2-M64 |

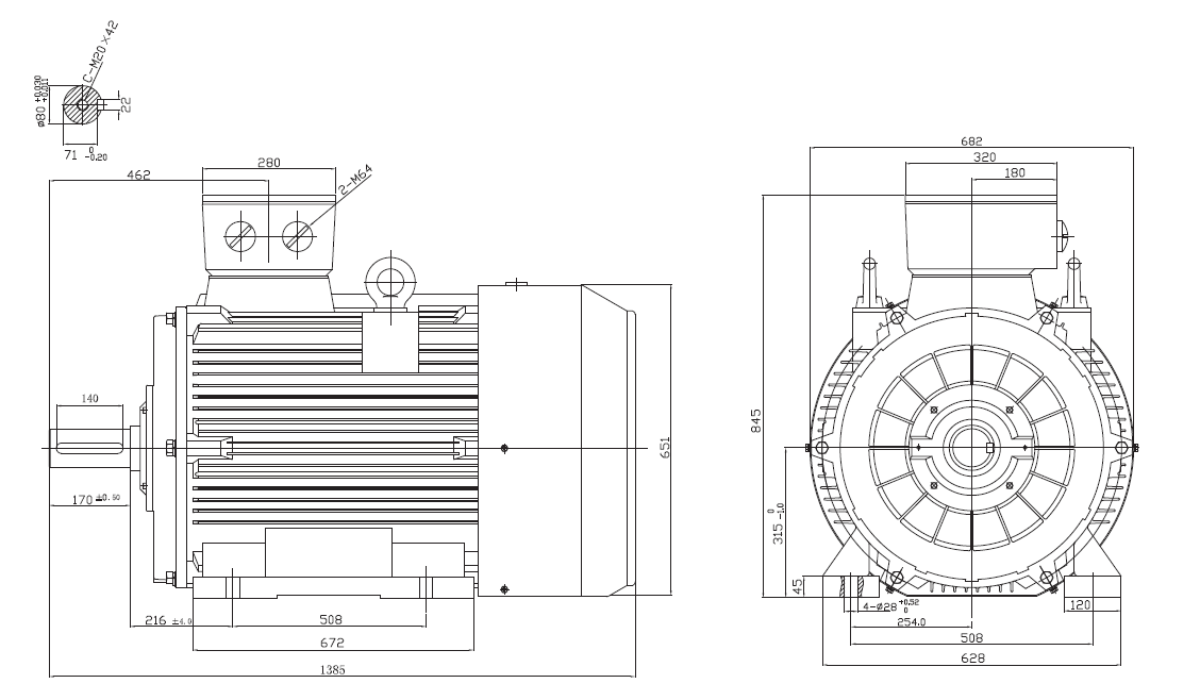

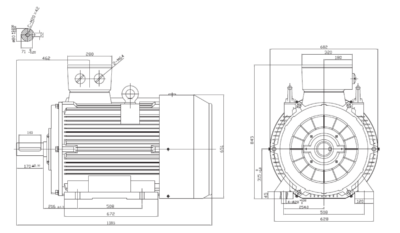

Dimensiuni motor trifazat 132kW 1000rpm 6 poli ax 80mm IEC315 cu talpă B3
Dimensiuni motor cu flanșă mare B5 IEC315 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø80 mm +0.030/+0.011 x 170 mm ±0.10 lungime totală (140 mm utilă / pană 22 mm / 71 mm -0.20 / M20x42 / 6 mm umăr) |
Lungime totală (L) | 1385 mm |
Distanță găuri flanșă | Ø660 mm / Ø550 mm / 8-Ø24 mm Ø58 - conform desen |
Tip prindere | B5 - cu flanșă mare / Frame 315 B5 |
Înălțime totală cu cutie borne | Ø682 mm corp / 872 mm înălțime totală cu cutie / 958 mm lățime totală cu inele / 320 mm lățime cutie borne / 180 mm offset / 462 mm de la flanșă la cutie |
Intrare cablu cutie borne | 2-M63x1.5 + 1-M16x1.5 |
Date electrice | 132 kW / 975 rpm 50Hz / 1170 rpm 60Hz / 400V Δ 50Hz / 690V Y 50Hz / 1293.46 Nm / 229 A Δ / 93.5% IE1 / cosφ 0.89 / Pornire D.O.L. 7xIn / 2xMn / 2.3xMn max |
Date mecanice | Greutate 1085 kg fontă / IP55 IC411 / Rulmenți DE NU319 / NDE 6319-C3 / Inerție 5.44899 Kgm² / PTC 120°C / Izolație F/B / Tropicalizat DA |

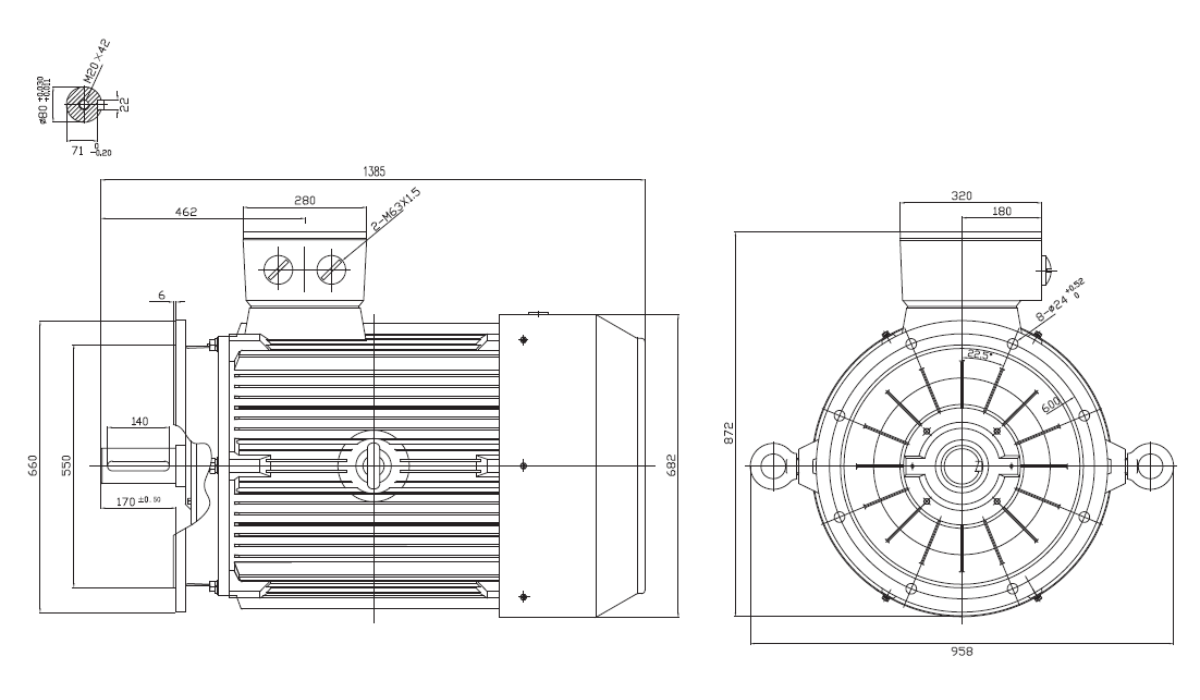

Dimensiuni motor trifazat 132kW 1000rpm 6 poli ax 80mm IEC315 cu flanșă mare B5
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare modulara).
Aplicații generale specifice puterii motorului (132 kW 1000 rpm):
- Sisteme de transport și linii de flux extra-grele: ideal pentru acționarea benzilor de mare lungime din cariere, depozite de agregate și linii minerale, unde pornirea sub sarcină plină necesită un cuplu de rotație extrem de ridicat.
- Stații principale de pompare de înaltă presiune și debit: acționări pentru pompe masive destinate drenajului minier, vehiculării fluidelor industriale dense, apelor uzate netratate și sistemelor majore de răcire din termocentrale sau combinate.
- Mixare și omogenizare în bazine de mare volum: agitarea eficientă a suspensiilor vâscoase, pastelor chimice, nămolurilor groase și soluțiilor din industria hârtiei, betonului sau rafinării.
- Instalații de ventilație și exhaustare de mare putere: acționarea ventilatoarelor industriale axiale și centrifuge destinate aerisirii galeriilor, sistemelor de desfumare și filtrelor de praf din combinate metalurgice sau spații industriale extinse.
- Echipamente de concasare, tocare și reducere a dimensiunilor: mori cu bile sau ciocane, concasoare secundare, prese de brichetat și utilaje de reciclare a deșeurilor metalice, lemnoase sau plastice.
- Transmisii de forță prin reductoare planetare și cilindrice: cuplare la trolii din minerit, macarale-portal, platforme mari de ridicare și mecanisme cu momente de inerție critice la pornire.
- Utilaje grele de proces și sortare: separatoare centrifugale, ciururi vibratoare de mare capacitate și sisteme speciale de alimentare/evacuare construite pentru regim de lucru continuu și solicitări mecanice severe.
Motoarele standard de 132 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
