Specificatii motor trifazat 15kW 3000rpm Ax 38mm IEC132
Date electrice |
|
|---|---|
| Putere nominală motor | 15 kW (15000W) |
| Turație nominală motor | 2940 rpm 50Hz 3530 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 48,74 Nm (Mn) |
| Curent nominal motor | 27,3 A (VΔ/50Hz) 15,8 A (VY/50Hz) |
| Curent pornire motor | 8,5 xIn |
| Cuplu pornire motor | 2,4 xMn |
| Cuplu maxim motor | 2,8 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 87% – 100% sarcină (50Hz) 88,1% – 75% sarcină (50Hz) 86% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 132 S/M B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 74 kg / Aluminiu sau Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 + 1-M16x1,5 / 1-M25x1,5 conform desen |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard sau 5002 |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 69 dB(A) LwA 78 dB(A) |
| Moment de inerție | 0,02856 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6308-ZZ-C3 |
| Rulment parte neantrenare NDE | 6208-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

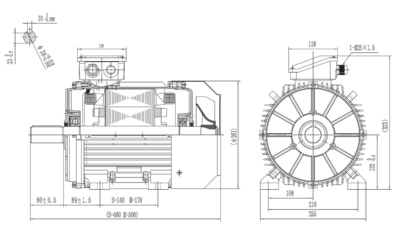

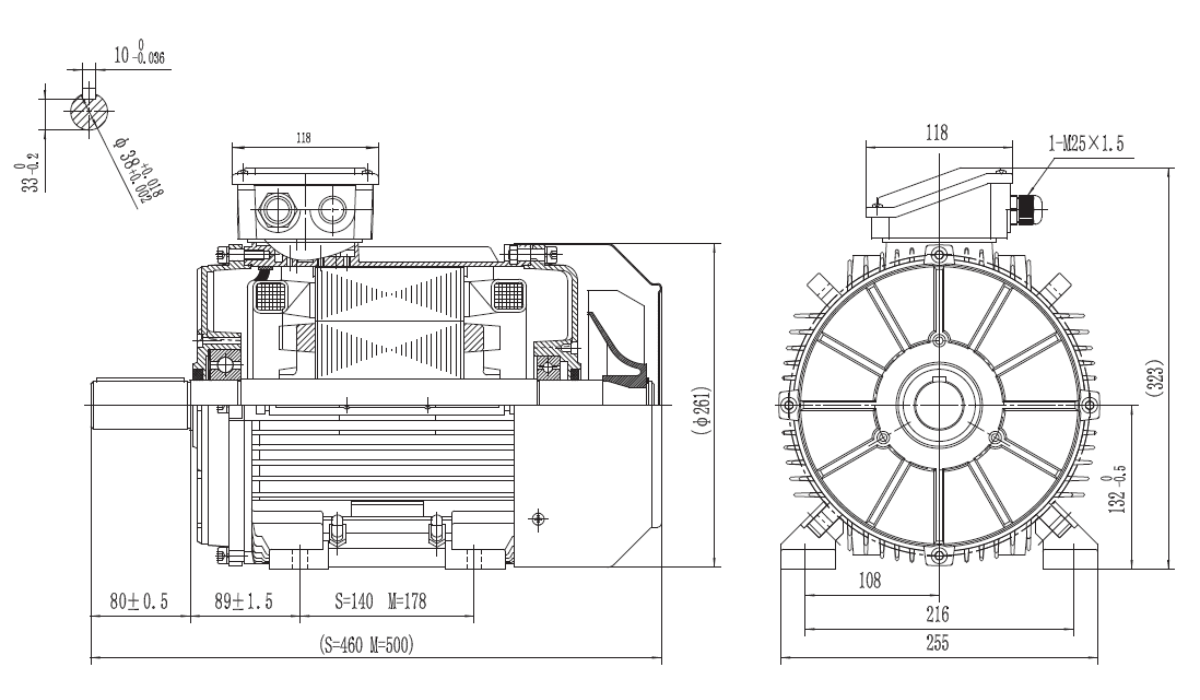

Dimensiuni motor cu talpă B3 IEC 132 |
|
| Dimensiune ax (diametru x lungime) | Ø38 -0,018/ -0,002 x 80±0,5 mm Canelură 10 x 33 Ø42 |
| Lungime totală (L) | 460 mm (S) / 500 mm (M) |
| Distanță găuri talpă (A x B) | A 216 mm, B 140 mm (S) / 178 mm (M) |
| Distanță umăr ax – gaură talpă (C) | 89±1,5 mm |
| Înălțime ax (H) | 132 mm |
| Înălțime totală cu cutie borne | 323 mm (Ø261) |
| Lățime talpă | 255 mm |
| Intrare cablu cutie borne | 1-M25x1,5 / 2-M25x1,5+1-M16x1,5 |

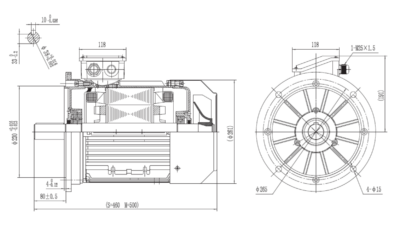

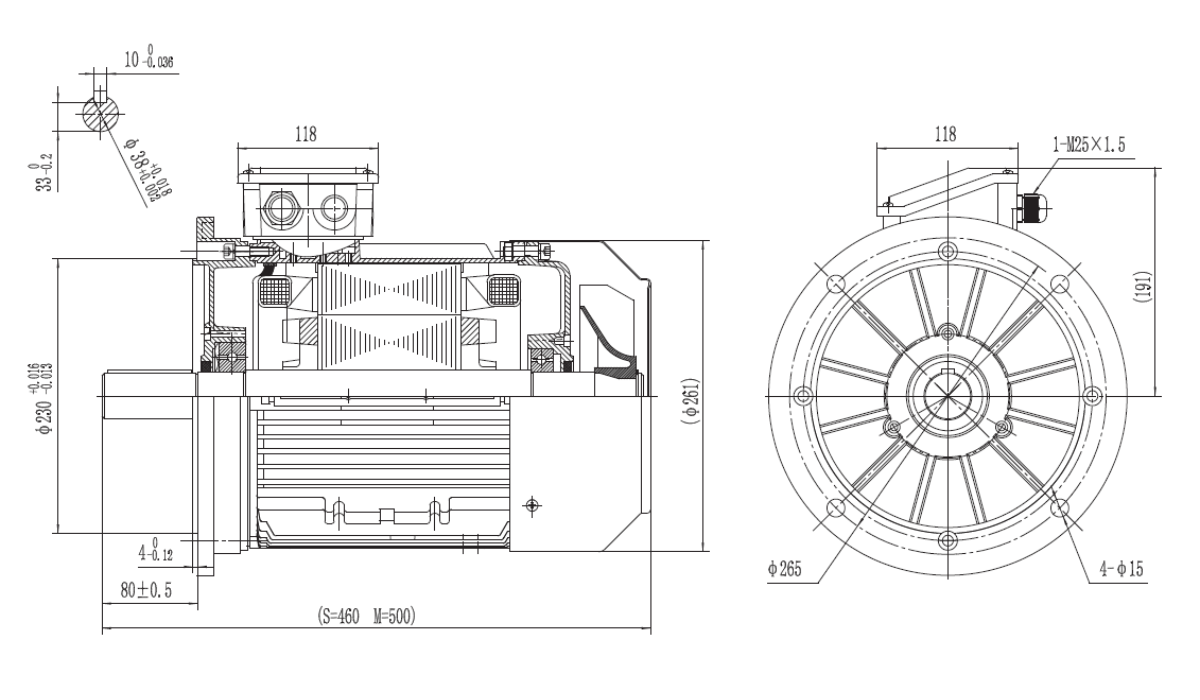

Dimensiuni motor cu flanșă mare B5 IEC 132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 x 80±0.5 mm (pană 10 -0.036 mm) |
| Lungime totală (L) | S-460 / M-500 mm |
| Distanță găuri flanșă | Ø265 mm exterior / centrare Ø250 mm -0.108/-0.03 / 4 x Ø15 |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø261 mm corp / (191) mm înălțime / cutie 118 mm |
| Intrare cablu cutie borne | 1-M25x1,5 |

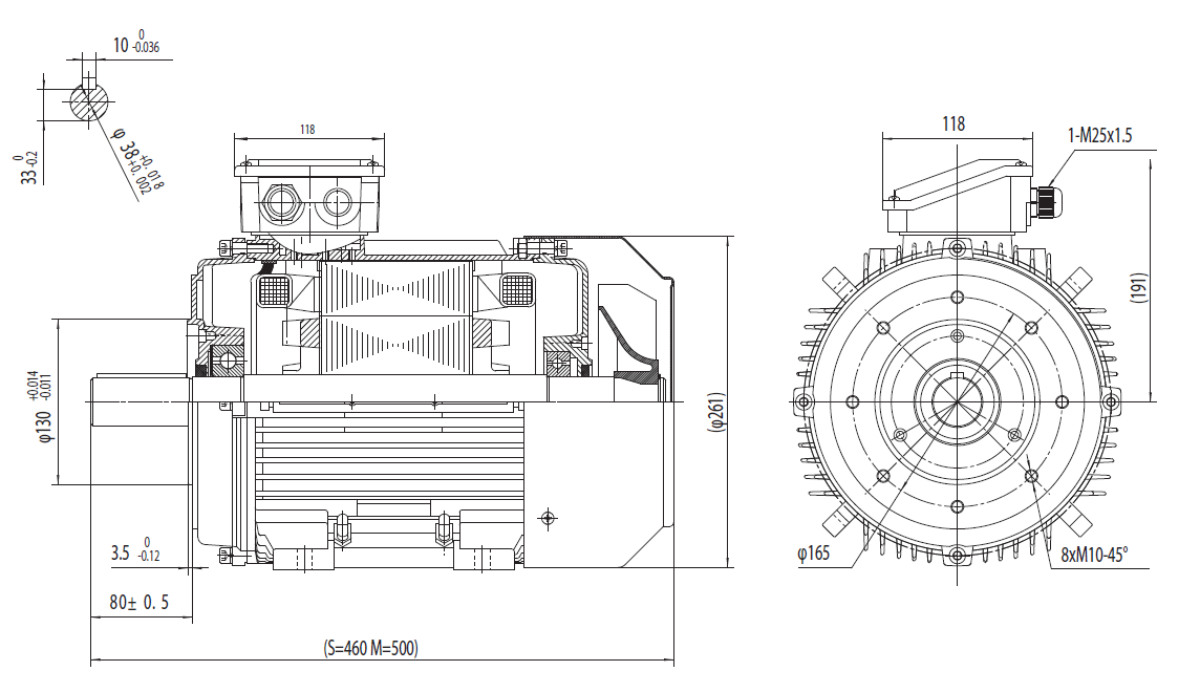

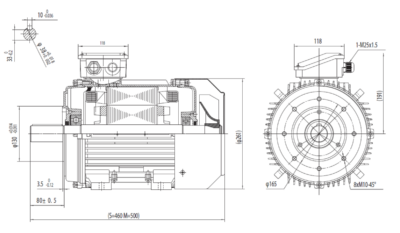

Dimensiuni motor cu flanșă mică B14 IEC 132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 mm (+0.002 / +0.018) (pană 10 mm 0/-0.036 / 33 -0.2 mm) x 80±0.5 mm lungime utilă / 3.5 mm (0/-0.12) guler |
| Lungime totală (L) | 500 mm (M) / 460 mm (S) – 475 mm corp fără ax |
| Distanță găuri flanșă | Ø130 mm (+0.014 / -0.011) centrare / Ø165 mm PCD / 8 x M10 la 45° (8xM10-45°) |
| Tip prindere | B14 – cu flanșă mică, fără talpă |
| Înălțime totală cu cutie borne | (Ø261) mm corp / (191) mm înălțime până la ax + 118 mm cutie borne |
| Intrare cablu cutie borne | 1 x M25x1.5 |
Specificatii motor trifazat Motor trifazat 15kW 3000rpm Ax 42mm IEC160
Date electrice |
|
|---|---|
| Putere nominală motor | 15 kW (15000W) |
| Turație nominală motor | 2930 rpm 50Hz 3520 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 48,91 Nm (Mn) |
| Curent nominal motor | 26,9 A (VΔ/50Hz) 15,59 A (VY/50Hz) |
| Curent pornire motor | 9 xIn |
| Cuplu pornire motor | 3,2 xMn |
| Cuplu maxim motor | 3,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 90,3% – 100% sarcină (50Hz) 90,5% – 75% sarcină (50Hz) 89,9% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,89 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 160 M/L B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 96,6 kg / Aluminiu sau Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M32x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard sau 5002 |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 75 dB(A) LwA 84 dB(A) |
| Moment de inerție | 0,05942 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6309-2RS-C3 |
| Rulment parte neantrenare NDE | 6209-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

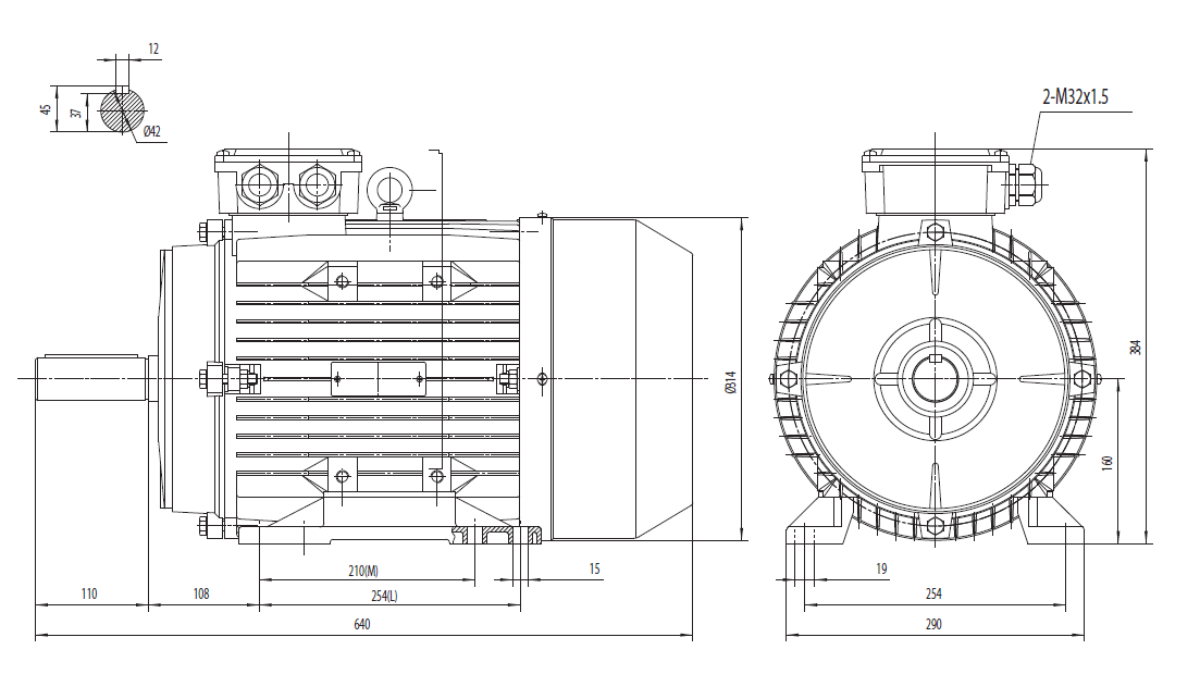

Dimensiuni motor cu talpă B3 IEC 160 |
|
| Dimensiune ax (diametru x lungime) | Ø42 x 110 mm |
| Lungime totală (L) | 640 mm |
| Distanță găuri talpă (A x B) | A 254 mm, B 210 mm (M) / 254 mm (L) |
| Distanță umăr ax – gaură talpă (C) | 108 mm |
| Înălțime ax (H) | 160 mm |
| Înălțime totală cu cutie borne | 384 mm (Ø314) |
| Lățime talpă | 290 mm |
| Intrare cablu cutie borne | 2-M32x1,5 |

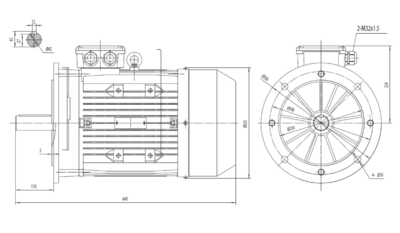

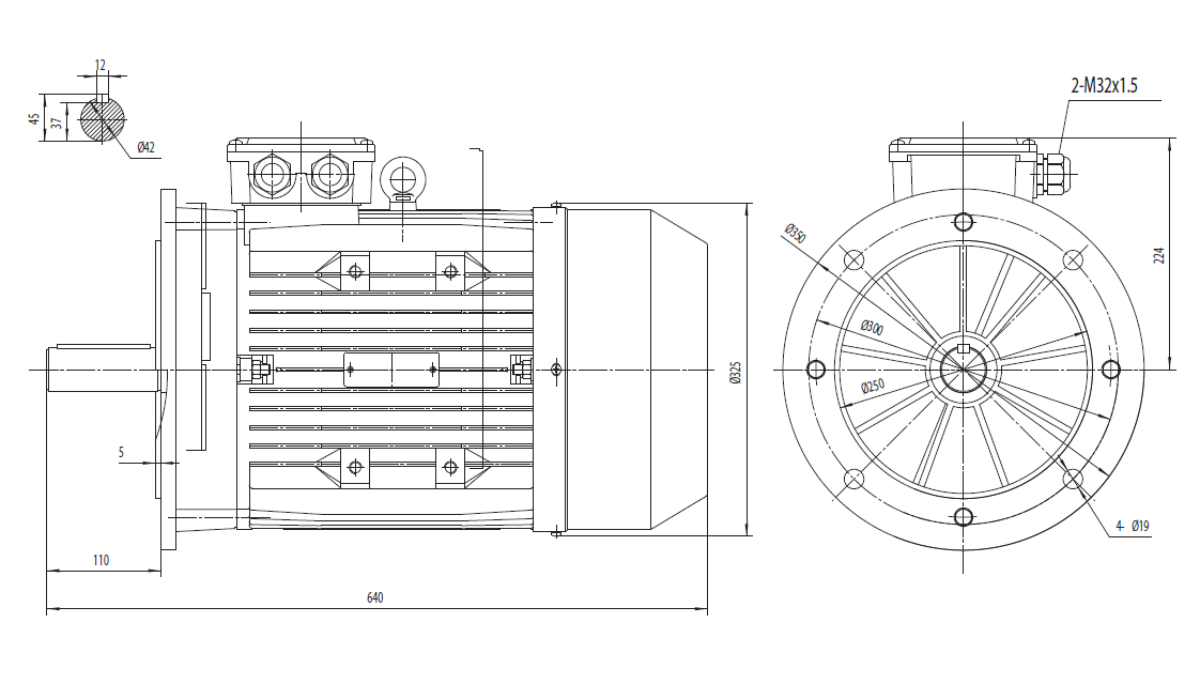

Dimensiuni motor cu flanșă mare B5 IEC 160 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø42 x 110 mm (pană 12 mm) |
| Lungime totală (L) | 640 mm |
| Distanță găuri flanșă | Ø350 mm exterior / centrare Ø250 mm / 4 x Ø19 pe Ø300 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø325 mm corp / 274 mm înălțime |
| Intrare cablu cutie borne | 2-M32x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Pompe industriale de mare capacitate | Stații de pompare, sisteme de alimentare cu apă, instalații de răcire și procese industriale care necesită debite foarte ridicate. |
| Compresoare industriale pentru producție continuă | Compresoare cu șurub și cu piston utilizate în fabrici și centre de producție unde alimentarea constantă cu aer comprimat este esențială. |
| Ventilatoare pentru procese tehnologice intensive | Ventilatoare utilizate în instalații de exhaustare, filtrare, răcire și ventilație industrială cu funcționare permanentă. |
| Sisteme de transport pneumatic | Transportul cerealelor, pulberilor, granulelor și altor materiale vrac în procese industriale și agricole. |
| Utilaje pentru industria lemnului și panourilor | Instalații de exhaustare, ventilare și procesare utilizate în fabricarea mobilierului și a materialelor derivate din lemn. |
| Instalații de uscare industrială | Camere de uscare și echipamente tehnologice pentru produse agricole, materiale industriale și componente tehnice. |
| Echipamente pentru industria cimentului și materialelor de construcții | Ventilatoare, transportoare și mecanisme auxiliare utilizate în procesele de producție și manipulare materiale. |
| Stații de tratare și recirculare a apei | Pompe și sisteme auxiliare utilizate în instalații municipale și industriale de procesare a apei. |
| Linii automatizate de producție | Acționarea echipamentelor de manipulare, transport și procesare integrate în fluxuri industriale complexe. |
| Acționări industriale cu motoreductor | Integrarea cu reductoare de turație pentru aplicații care necesită cuplu ridicat și funcționare în regim greu. |
Motorul electric trifazat 15 kW 3000 rpm este proiectat pentru aplicații industriale solicitante în care viteza mare de rotație trebuie susținută de o putere considerabilă și de o construcție robustă. Comparativ cu variantele de 11 kW și 9,2 kW din aceeași clasă, acest model oferă o capacitate superioară de antrenare pentru echipamente cu inerție ridicată și procese care funcționează permanent.
Este disponibil în două variante constructive, în funcție de gabaritul necesar montajului: IEC 132 cu ax de 38 mm — asigură transmiterea eficientă a puterii către pompe industriale, compresoare, ventilatoare de proces și sisteme complexe de transport materiale — și IEC 160 cu ax de 42 mm — cu o structură mai robustă, recomandată pentru echipamente care necesită un arbore mai gros și o capacitate de transmitere a puterii superioară. Alegerea între cele două variante ține strict de dimensiunile flanșei și arborelui cerute de transmisia sau echipamentul pe care urmează să fie montat motorul.
Turația de 3000 rpm îl recomandă în aplicațiile unde debitul, productivitatea și viteza de execuție influențează direct performanța întregii instalații. Datorită nivelului ridicat de putere disponibilă, acest motor este frecvent utilizat în industrie grea, infrastructură tehnologică și procese industriale care necesită exploatare continuă și fiabilitate pe termen lung.
