Specificatii motor trifazat 200kW 3000rpm Ax 65mm IEC315
Date electrice |
|
|---|---|
| Putere nominală motor | 200 kW (200000W) |
| Turație nominală motor | 2960 rpm 50Hz 3555 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 645,54 Nm (Mn) |
| Curent nominal motor | 337,63 A (VΔ/50Hz) 195,73 A (VY/50Hz) |
| Curent pornire motor | 5,5 xIn |
| Cuplu pornire motor | 1,8 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 95% – 100% sarcină (50Hz) / 95% – 100% (60Hz) 95,3% – 75% sarcină (50Hz) / 94,4% – 75% (60Hz) 93,9% – 50% sarcină (50Hz) / 94% – 50% (60Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină (50Hz) 0,9 – 100% sarcină (60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 315 B3 (Talpa) B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1130 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/DE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 80 dB(A) LwA 90 dB(A) |
| Moment de inerție | 2,13283 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6317-C3 |
| Rulment parte neantrenare NDE | 6317-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 3200 h / 3200 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

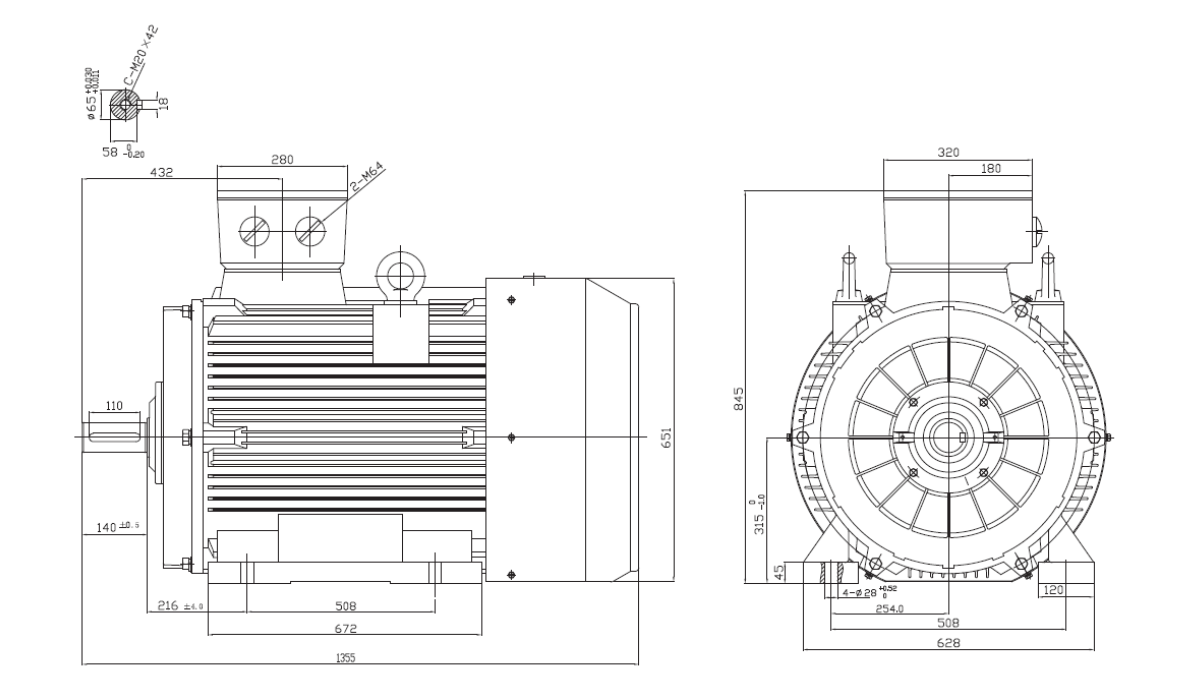

Dimensiuni motor cu talpă B3 |
|
| Dimensiune ax (diametru x lungime) | Ø65 x 140±0,5 mm Pană 18 x 58 0/-0,20 / C-M20x42 |
| Lungime totală (L) | 1355 mm |
| Distanță găuri talpă (A x B) | A 508 mm, B 508 mm (672 mm total talpă) |
| Distanță umăr ax – gaură talpă (C) | 216±4,0 mm |
| Înălțime ax (H) | 315 -0,10/0 mm |
| Înălțime totală cu cutie borne | 845 mm (651 mm corp) |
| Lățime talpă | 628 mm (4-Ø28 +0,520/0 găuri) |
| Intrare cablu cutie borne | 2-M64 (2-M63x1,5) |

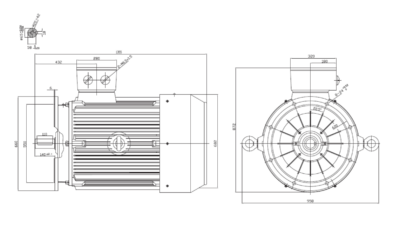

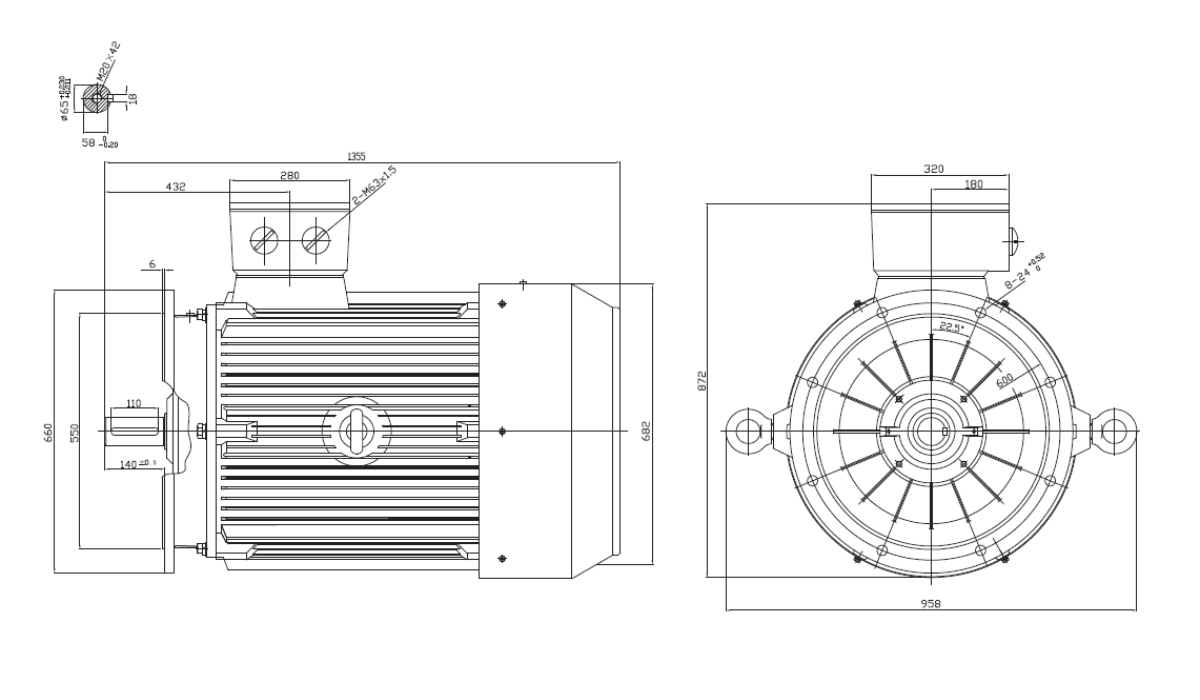

Dimensiuni motor cu flanșă mare B5 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø65 0/-0.019 mm x 140 ±0.5 mm / 110 mm util (pană 18 mm / 58 -0.20 mm / M20x42) |
| Lungime totală (L) | 1355 mm |
| Distanță găuri flanșă | Ø660 mm exterior / centrare Ø550 mm / 8 x Ø24 pe Ø600 mm la 22.5° |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø692 mm corp / 872 mm înălțime totală / cutie 320 mm / 180 mm axă / 432 mm poziție / 280 mm lungime cutie / 958 mm lățime cu inele ridicare |
| Intrare cablu cutie borne | 2-M63x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale pentru procese strategice | Compresoare centrifugale de mare capacitate utilizate în rafinării, combinate petrochimice și instalații industriale cu funcționare permanentă. |
| Pompe de proces pentru infrastructură energetică | Pompe industriale utilizate în centrale electrice, sisteme de răcire, transport lichide tehnologice și aplicații de mare capacitate. |
| Ventilatoare de proces pentru industrie grea | Ventilatoare centrifugale de mare debit utilizate în industria cimentului, metalurgică, minieră și energetică. |
| Transport pneumatic pentru materiale vrac | Instalații industriale destinate transportului cimentului, pulberilor minerale, cenușii și altor materiale procesate continuu. |
| Industria petrochimică | Acționarea echipamentelor auxiliare integrate în procese tehnologice cu cerințe ridicate de fiabilitate și disponibilitate. |
| Industria energetică de mare capacitate | Echipamente auxiliare pentru centrale electrice, centrale termice și instalații industriale asociate producției de energie. |
| Exploatări miniere și procesarea materiilor prime | Ventilație industrială, transport materiale și instalații tehnologice utilizate în condiții severe de lucru. |
| Industria cimentului și materialelor de construcții | Ventilatoare de proces, separatoare și echipamente de manipulare materiale pentru fluxuri continue de producție. |
| Stații industriale de apă | Pompe pentru transportul și recircularea unor volume foarte mari de apă în aplicații industriale și municipale. |
| Motoreductoare pentru aplicații extreme | Integrare cu reductoare industriale grele utilizate la transportoare, concasoare și instalații cu solicitări mecanice foarte ridicate. |
Motorul electric trifazat 200 kW 3000 rpm IEC 315 reprezintă una dintre cele mai puternice configurații disponibile în cadrul gabaritului IEC 315 pentru aplicații de mare viteză. Puterea de 200 kW îl recomandă pentru procese industriale unde volumele procesate, debitele și capacitatea instalațiilor depășesc nivelul întâlnit în aplicațiile industriale standard. Arborele de 65 mm și construcția robustă specifică gabaritului IEC 315 permit transmiterea eficientă a unor sarcini mecanice foarte ridicate către compresoare centrifugale, pompe industriale de mare capacitate, ventilatoare de proces și sisteme complexe de transport pneumatic. Turația de 3000 rpm contribuie la obținerea unor performanțe ridicate în aplicațiile unde viteza de rotație influențează direct randamentul instalației. Acest motor este utilizat frecvent în infrastructuri energetice, instalații petrochimice, exploatări miniere și procese industriale strategice care necesită funcționare continuă, stabilitate și disponibilitate maximă.
