Motor trifazat 22 kW 1500 rpm

Date electrice
Putere nominală motor	22 kW (22000W)
Turație nominală motor	1470 rpm 50Hz 1765 rpm 60Hz
Turație sincronă motor	1500 rpm (4 poli)
Frecvență nominală motor	50 Hz
Tensiune nominală motor (±10%)	400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz
Cuplu nominal motor	142,99 Nm (Mn)
Curent nominal motor	40,61 A (VΔ/50Hz) 23,54 A (VY/50Hz)
Curent pornire motor	9 xIn
Cuplu pornire motor	2,6 xMn
Cuplu maxim motor	2,9 xMn
Pornire	D.O.L.
Clasă eficiență	IE2-IE4+ in functie de producator
Randament	92% – 100% sarcină (50Hz) 92,3% – 75% sarcină (50Hz) 91,5% – 50% sarcină (50Hz)
Factor de putere cosφ	0,85 – 100% sarcină
Date generale
Mărime carcasă / Montaj	IEC/PAM 160 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica)
Greutate / Material carcasă	118,5 kg / Fontă
Grad protecție / Metodă răcire	IP55 / IC411 *Optional clasa mai mare pana la IP67
Tropicalizare	Da
Clasă vibrații / Serviciu	A / S1
Direcție rotație	Bidirecțional
Intrare cablu	2-M32x1,5+1-M16x1,5
Standarde	IEC/DIN/ISO/EN
Executat după standard	IEC 60034-1
Picioare detașabile	Da
Vopsire	5002 – C2 standard
Protecții termice	PTC 120°C
Clasă izolație / Creștere temperatură	F *Optional clasa mai mare
Rezistențe anticondens	n/a
Condiții amplasare
Temperatură ambientală	-20°C până la +40°C *Optional pana la 150°C
Altitudine față de nivelul mării	1000 m
Date mecanice
Nivel zgomot	LpA 67 dB(A) LwA 76 dB(A)
Moment de inerție	0,1496 Kgm²
Tip rulmenți	C&U
Rulment parte antrenare DE	6309-ZZ-C3
Rulment parte neantrenare NDE	6309-ZZ-C3
Durată medie viață rulmenți	40000 h
Interval relubrifiere L1 DE / NDE	viață / viață
Inel compensare	NDE SIDE – standard
Lubrifianți rulmenți	Vezi manualul de instalare si mentenanta
Dimensiuni
Dimensiune ax (diametru x lungime)	Ø42 x 110 mm
Lungime totală (L)	650 mm
Distanță găuri talpă (A x B)	A 254 mm, B 254 mm
Distanță umăr ax – gaură talpă (C)	108 mm
Înălțime ax (H)	160 mm
Înălțime totală cu cutie borne	410 mm
Lățime talpă	314 mm
Intrare cablu cutie borne	2-M32x1,5

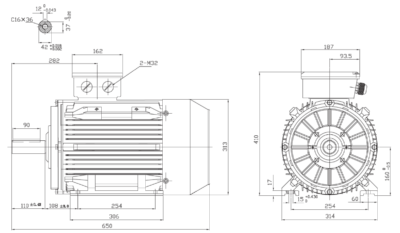

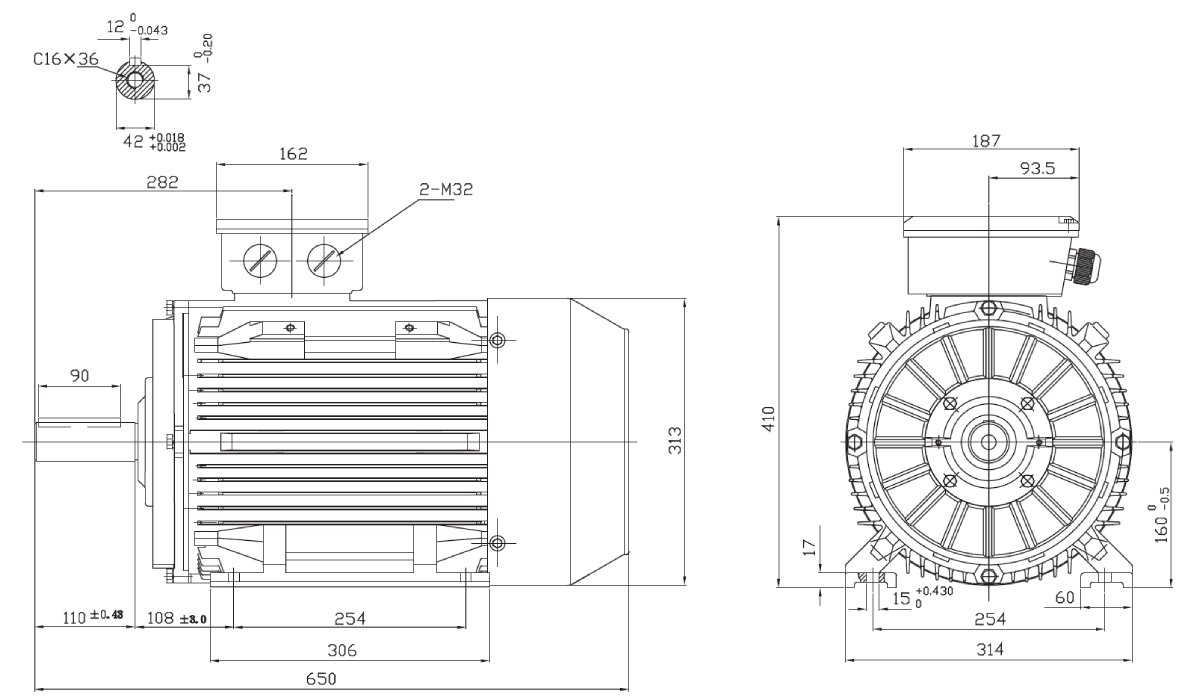

Dimensiuni motor trifazat 22kW 1400rpm 4 poli ax 42mm IEC 160 cu talpă B3 — Motor trifazat 22kW 1400rpm 4 poli ax 42mm IEC 160 cu talpă (B3)

Aplicații și Domenii de Utilizare

Aplicație	Utilizare recomandată
Compresoare industriale	Compresoare cu șurub și cu piston utilizate în procese industriale continue care necesită putere ridicată și funcționare permanentă.
Pompe industriale de mare capacitate	Stații de pompare, instalații de recirculare, sisteme de răcire și aplicații tehnologice cu debit mare și regim continuu de lucru.
Benzi transportoare grele	Transportul materialelor vrac, agregatelor și produselor industriale pe linii de producție cu încărcări ridicate.
Motoreductoare industriale	Reductoare coaxiale, planetare și pendulare compatibile IEC 160, utilizate în aplicații care necesită cuplu mare și exploatare intensivă.
Ventilatoare industriale	Ventilatoare centrifugale și axiale de mare debit pentru sisteme HVAC industriale, exhaustare și transport pneumatic.
Mori industriale	Mori pentru cereale, făină, furaje și alte procese de măcinare care necesită putere mare și funcționare continuă.
Industria lemnului	Gateri, utilaje de prelucrare, sisteme de exhaustare și transportoare utilizate în fluxuri industriale permanente.
Utilaje agricole profesionale	Șnecuri transportoare, instalații de furajare, ventilatoare agricole și echipamente pentru exploatații intensive.
Stații de tratare și epurare	Instalații de filtrare, tratare și recirculare a apei care necesită fiabilitate ridicată și funcționare permanentă.
Utilaje OEM și construcții speciale	Integrare în echipamente industriale personalizate care necesită standard IEC 160 și arbore de 42 mm.

Motorul electric trifazat 22 kW 1400 rpm IEC 160 este un echipament de forță industrială avansată, proiectat pentru a asigura un randament maxim și o siguranță deplină în procese tehnologice continue și solicitante. Construit pe un gabarit IEC 160 și prevăzut cu un arbore solid de 42 mm, acest model garantează o rigiditate mecanică excelentă și o transmitere eficientă a cuplurilor mari către utilaje grele. Configurația cu 4 poli dezvoltă o turație nominală de 1400 rpm, oferind un echilibru optim între puterea de tracțiune brută și eficiența energetică pe termen lung. Datorită masei termice optimizate și carcasei robuste, motorul face față cu brio în exploatare intensivă pe compresoare de mare putere, pompe industriale, sisteme de transport sau mori. Echipat cu bobinaj integral din cupru, protecție IP55 și standarde stricte de fabricație, acest model reprezintă soluția ideală pentru aplicații industriale care cer performanțe stabile și o durabilitate extinsă.

Alte Turații Disponibile (22kW)

Navigare Ierarhică și Produse Compatibile

Avantajul All Industrial

Putere pentru Aplicații Industriale Intensive: cei 22 kW disponibili permit antrenarea utilajelor care funcționează permanent și necesită rezerve importante de cuplu.
Construcție Robustă IEC 160: gabaritul industrial și arborele de 42 mm oferă stabilitate mecanică superioară și compatibilitate excelentă cu motoreductoare și transmisii industriale grele.
Fiabilitate în Regim Continuu: construcția industrială, răcirea eficientă și componentele dimensionate pentru exploatare permanentă asigură performanțe stabile pe termen lung.

Date electrice
Putere nominală motor	22 kW (22000W)
Turație nominală motor	1460 rpm 50Hz 1755 rpm 60Hz
Turație sincronă motor	1500 rpm (4 poli)
Frecvență nominală motor	50 Hz
Tensiune nominală motor (±10%)	400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz
Cuplu nominal motor	143,96 Nm (Mn)
Curent nominal motor	40,6 A (VΔ/50Hz) 23,54 A (VY/50Hz)
Curent pornire motor	7,5 xIn
Cuplu pornire motor	2,2 xMn
Cuplu maxim motor	2,2 xMn
Pornire	D.O.L.
Clasă eficiență	IE2-IE4+ in functie de producator
Randament	91% – 100% sarcină (50Hz) 91,3% – 75% sarcină (50Hz) 90,6% – 50% sarcină (50Hz)
Factor de putere cosφ	0,86 – 100% sarcină
Date generale
Mărime carcasă / Montaj	IEC/PAM 180 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare)
Greutate / Material carcasă	128 kg / Fontă
Grad protecție / Metodă răcire	IP55 / IC411 *Optional clasa mai mare pana la IP67
Tropicalizare	Da
Clasă vibrații / Serviciu	A / S1
Direcție rotație	Bidirecțional
Intrare cablu	2-M40x1,5+1-M16x1,5
Standarde	IEC/DIN/ISO/EN
Executat după standard	IEC 60034-1
Picioare detașabile	Da
Vopsire	5002 – C2 standard
Protecții termice	PTC 120°C
Clasă izolație / Creștere temperatură	F *Optional clasa mai mare
Rezistențe anticondens	n/a
Condiții amplasare
Temperatură ambientală	-20°C până la +40°C *Optional pana la 150°C
Altitudine față de nivelul mării	1000 m
Date mecanice
Nivel zgomot	LpA 67 dB(A) LwA 76 dB(A)
Moment de inerție	0,17329 Kgm²
Tip rulmenți	C&U
Rulment parte antrenare DE	6311-2RS-C3
Rulment parte neantrenare NDE	6211-2RS-C3
Durată medie viață rulmenți	40000 h
Interval relubrifiere L1 DE / NDE	viață / viață
Inel compensare	NDE SIDE – standard
Lubrifianți rulmenți	Vezi manualul de instalare si mentenanta
Dimensiuni
Dimensiune ax (diametru x lungime)	Ø48 x 110 mm
Lungime totală (L)	729 mm
Distanță găuri talpă (A x B)	A 279 mm, B 241 mm (180M) / 279 mm (180L)
Distanță umăr ax – gaură talpă (C)	121 mm
Înălțime ax (H)	180 mm
Înălțime totală cu cutie borne	438 mm
Lățime talpă	339 mm
Intrare cablu cutie borne	2-M32x1,5

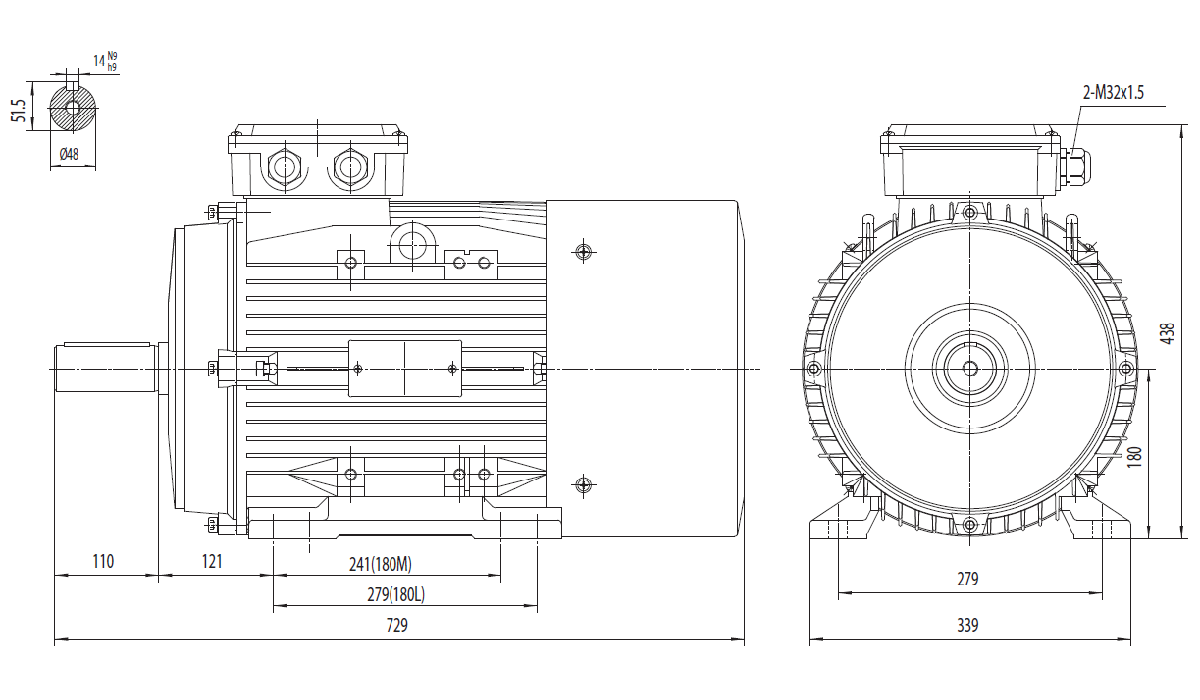

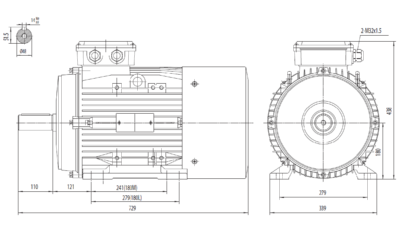

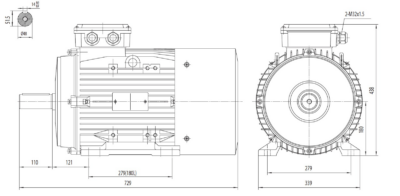

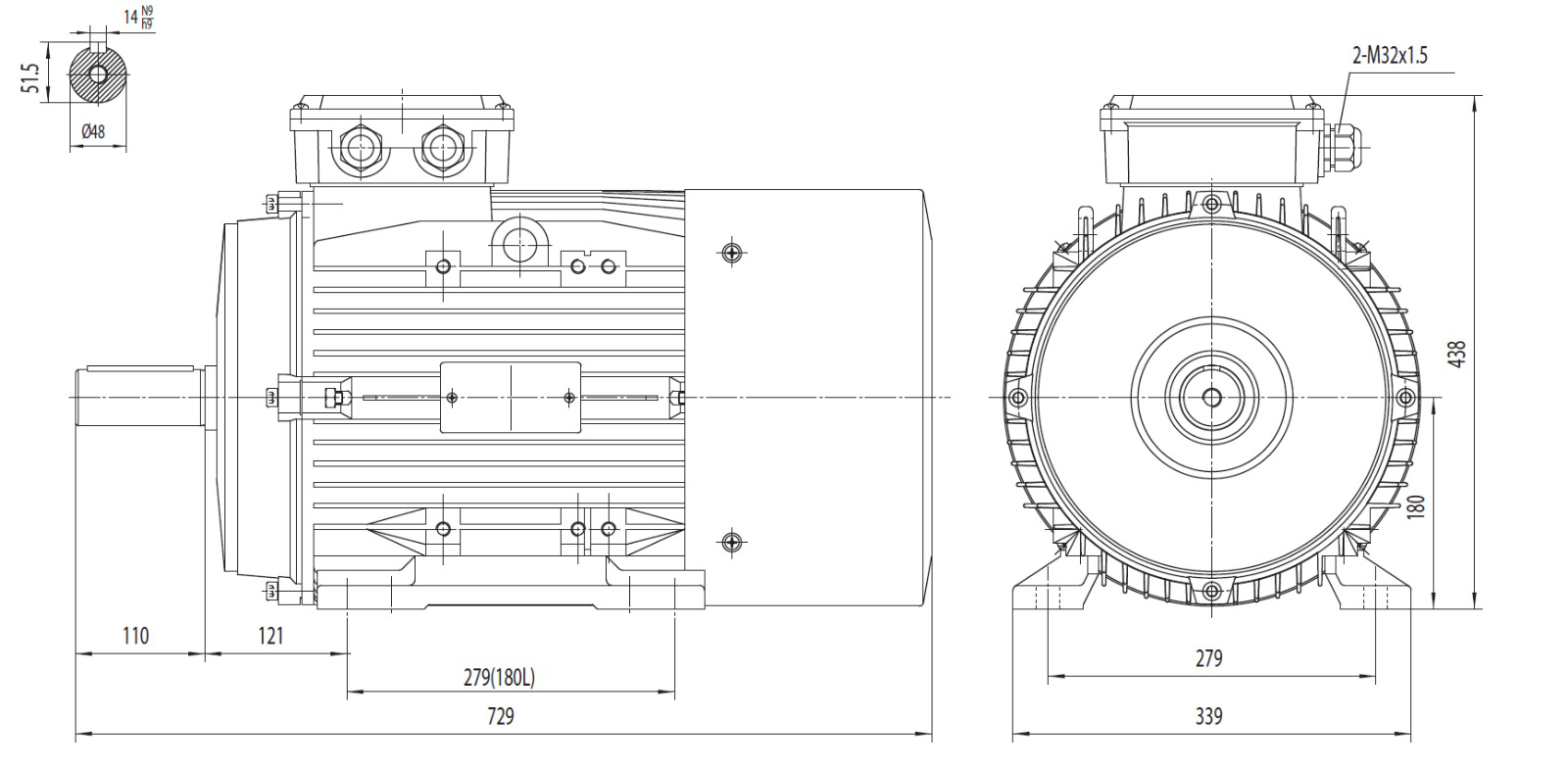

Dimensiuni motor trifazat 22kW 1400rpm 4 poli ax 48mm IEC 180 cu talpă B3 — Motor trifazat 22kW 1400rpm 4 poli ax 48mm IEC 180 cu talpă (B3)

Aplicații și Domenii de Utilizare

Aplicație	Utilizare recomandată
Compresoare industriale grele	Compresoare cu șurub și cu piston utilizate în fabrici și procese industriale care necesită funcționare continuă și cuplu ridicat.
Pompe industriale de mare capacitate	Stații de pompare, instalații de recirculare, sisteme de răcire și procese tehnologice cu debit mare și exploatare permanentă.
Benzi transportoare industriale	Transportul agregatelor, materialelor vrac și produselor industriale pe linii de producție cu încărcări ridicate.
Motoreductoare industriale	Reductoare coaxiale, planetare și pendulare compatibile IEC 180, utilizate în aplicații care necesită cuplu mare și exploatare intensivă.
Ventilatoare industriale de mare debit	Ventilatoare centrifugale și axiale pentru sisteme HVAC industriale, exhaustare și transport pneumatic.
Mori industriale	Mori pentru cereale, făină, furaje și alte procese de măcinare care necesită putere ridicată și funcționare continuă.
Industria lemnului	Gateri, utilaje de prelucrare, sisteme de exhaustare și transportoare utilizate în fluxuri industriale permanente.
Utilaje agricole profesionale	Șnecuri transportoare, instalații de furajare, ventilatoare agricole și echipamente pentru exploatații intensive.
Stații de tratare și epurare	Instalații de filtrare, tratare și recirculare a apei care necesită fiabilitate ridicată și funcționare permanentă.
Utilaje OEM și construcții speciale	Integrare în echipamente industriale personalizate care necesită standard IEC 180 și arbore de 48 mm.

Motorul electric trifazat 22 kW 1400 rpm IEC 180 este un echipament de înaltă performanță, conceput special pentru acționări industriale severe, fluxuri de producție nerîntrerupte și sarcini mecanice extreme. Prin trecerea la gabaritul superior IEC 180, acest model aduce avantaje constructive majore față de seriile mai mici IEC 160: o masă termică extinsă, o răcire net superioară și o carcasă solidă din fontă, proiectată să reziste în cele mai dificile medii de lucru. Prevăzut cu un arbore robust de 48 mm, motorul asigură un transfer impecabil al cuplurilor mari către motoreductoare industriale, compresoare de mare putere, pompe sau linii de transport. Configurația cu 4 poli generează o turație nominală de 1400 rpm, oferind un raport ideal între forța de tracțiune brută și eficiența energetică pe termen lung. Datorită bobinajului integral din cupru, protecției IP55 și regimului de funcționare permanentă (S1), acest model garantează siguranță deplină în exploatare, durabilitate extinsă și randament maxim în aplicații industriale intensive.

Alte Turații Disponibile (22kW)

Navigare Ierarhică și Produse Compatibile

Avantajul All Industrial

Construcție Industrială IEC 180: gabaritul robust și arborele de 48 mm oferă stabilitate mecanică superioară și compatibilitate excelentă cu motoreductoare și transmisii industriale grele.
Rezervă Termică Superioară: carcasa industrială de dimensiuni mai mari asigură răcire eficientă și performanțe stabile în funcționare continuă.
Putere pentru Procese Industriale Intensive: cei 22 kW disponibili permit antrenarea utilajelor care funcționează permanent și necesită cuplu ridicat și fiabilitate pe termen lung.
