Motor Trifazat 315 kW 3000 RPM Ax 75 mm IEC 355

Această gamă prezintă soluția de forță supremă pentru marii consumatori de energie, incluzând motoarele electrice trifazate de 315 kW (430 CP) la o turație de 3000 RPM (2 poli). Proiectate pe standardul masiv de gabarit IEC 355 și echipate cu un ax de 75 mm, aceste unități sunt inima sistemelor industriale grele, asigurând o stabilitate structurală și termică de neegalat.

Specificații Tehnice — Motor Trifazat 315 kW 3000 RPM Ax 75 mm IEC 355

• Putere motor: 315 kW (Destinat pentru uz industrial intens)

• Bobinaj stator: Cupru 100%

• Turație nominală: 2960 rpm (50Hz) / 3405 rpm (60Hz)

• Clasă de eficiência energetică: IE2

• Gabarit / Formă constructivă: 355 / B3 (Montaj pe tălpi fixe din fontă)

• Material carcasă / Greutate: Fontă / 1780 kg

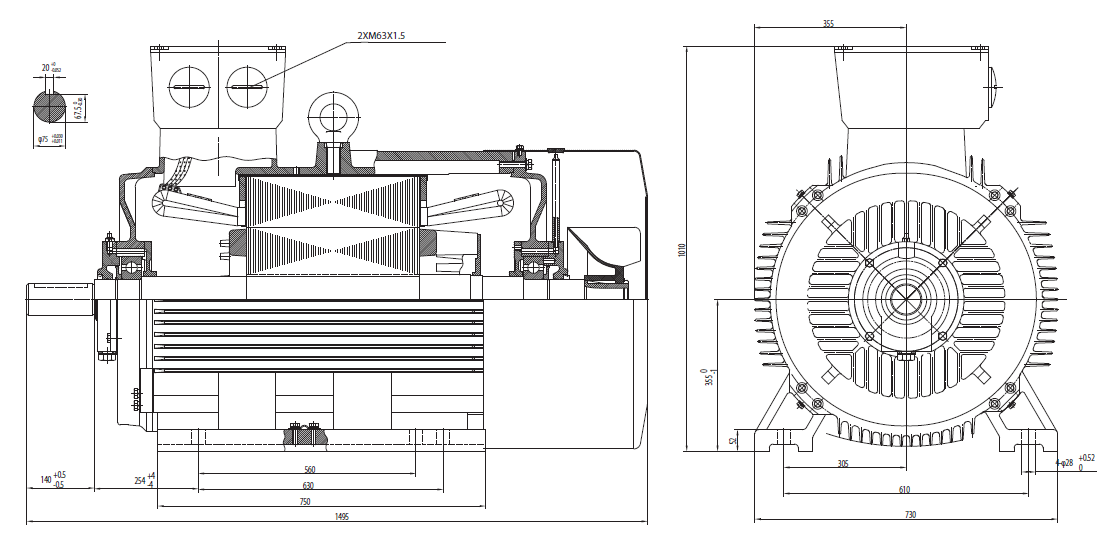

Dimensiuni Mecanice si Date Ax (Gabarit 355)

• Diametru ax: Ø 80 mm (standard IEC pentru ax de turație mare la gabarit 355)

• Lungime ax: 170 mm

• Canal de pană: Conform standardelor DIN 6885 (Pană inclusă)

• Tălpi demontabile: Nu (Tălpi fixe turnate integral pentru rigiditate maximă)

Parametri Electrici si Performanță

• Tensiune nominală (+/-10%): 400 VΔ / 690 VY (50Hz) | 460 VΔ / 790 VY (60Hz)

• Cuplu nominal (Mn): 1016.73 Nm

• Curent nominal (In): 531.77 A (în Δ) / 308.27 A (în Y) la 50Hz

• Raport pornire directă (D.O.L.): Curent 5.5 xIn / Cuplu 1.8 xMn / Cuplu răsturnare 2.3 xMn

• Randament energetic (100% / 75% / 50% sarcină): 95.0% / 95.6% / 93.9% (la 50Hz)

• Factor de putere (cosφ): 0.9

Protecție si Date Mecanice

• Grad de protecție / Răcire: IP 55 / IC 411 (Protecție tropicalizată inclusă)

• Protecție termică: Senzori PTC 120°C integrați în bobinaj (Clasă izolație F / B)

• Rulmenți: 6319-C3 (Ambele capete DE/NDE) cu inel de compensare

• Interval relubrefiere / Durată viață: 3200 ore (DE/NDE) / 40000 ore durată medie

• Nivel zgomot (Presiune LpA / Putere LwA): 86 dB(A) / 97 dB(A)

• Intrare cablu / Rotație: 2-M63x1,5 + 1-M16x1,5 / Bidirecțional

• Standarde de execuție: IEC 60034-1 / DIN / ISO / VDE / EN

Aceste motoare electrice trifazate de 315 kW 3000 RPM Ax 75 mm IEC 355 beneficiază de o carcasă din fontă de mare densitate, concepută pentru a disipa eficient căldura generată de puterea colosală și pentru a asigura stabilitatea bobinajului din cupru de înaltă puritate în regim de funcționare continuu (S1). Tensiunea de alimentare de 400/690V necesită obligatoriu pornirea prin sisteme stea-triunghi, soft-starter sau convertizor de frecvență, procedură vitală pentru protejarea rețelei electrice și a întregului ansamblu mecanic la demaraj.

Variante constructive disponibile pentru acest nivel de putere:

• B3 (Cu talpă): Fixare ultra-robustă pe batiuri metalice speciale sau fundații de beton armat, oferind stabilitate absolută la turații înalte.
• B5 (Flanșă mare): Permite cuplarea mecanică directă pe flanșele reductoarelor masive sau ale sistemelor de pompare forțată de presiune extremă.

Cu un grad de protecție IP55, acest motor de 315 kW oferă o siguranță deplină în operare în medii industriale severe, fiind recomandat pentru ventilatoare industriale gigant, stații de pompare magistrale, mori de concasare de mare capacitate și compresoare masive de șurub.
