Motor trifazat 355kW 1400rpm ax 100mm IEC 355
Variante pentru motorul trifazat 355kW 1400rpm 4 poli ax 100mm IEC 355 cu flanșă sau talpă
| Cod | Denumire produs | Dimensiuni | Imagine | UM | Coș / oferta |
|---|---|---|---|---|---|
| MET4 355 355B3 | Motor electric trifazat 355kw 1400rpm 355 B3 |
 |
|
Buc |
|
Caracteristici tehnice
Date electrice |
|
|---|---|
| Putere nominală motor | 355 kW (355000W) |
| Turație nominală motor | 1480 rpm 50Hz 1780 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 2291,67 Nm (Mn) |
| Curent nominal motor | 223,78 A (VΔ/50Hz) 129,73 A (VY/50Hz) |
| Curent pornire motor | 6 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 94,6% – 100% sarcină (50Hz) 94,8% – 75% sarcină (50Hz) 93,4% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 355 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1780 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 84 dB(A) LwA 96 dB(A) |
| Moment de inerție | 10,1071 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | NU322 |
| Rulment parte neantrenare NDE | 6322-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 2800 h / 5600 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

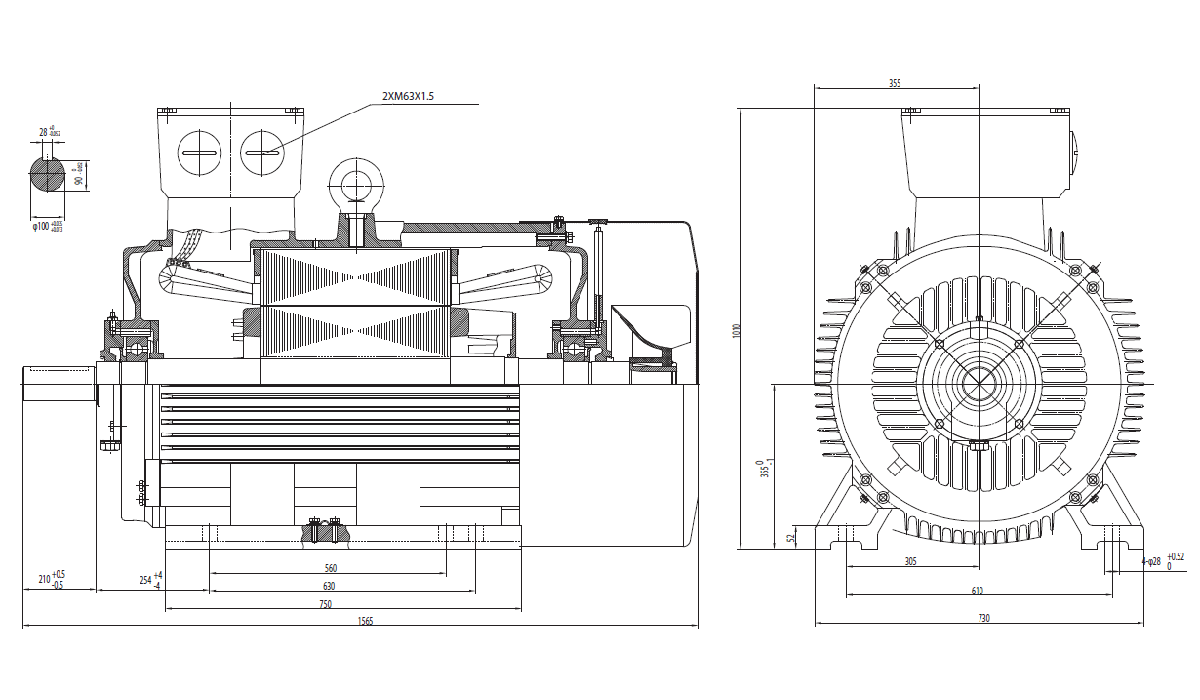

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø100 x 210 mm |
| Lungime totală (L) | 1565 mm |
| Distanță găuri talpă (A x B) | A 610 mm, B 560 mm |
| Distanță umăr ax – gaură talpă (C) | 254 mm |
| Înălțime ax (H) | 355 mm |
| Înălțime totală cu cutie borne | 1010 mm |
| Lățime talpă | 730 mm |
| Intrare cablu cutie borne | 2-M63x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale ultra-heavy duty | Compresoare centrifugale și cu șurub de foarte mare capacitate utilizate în rafinării, industria petrochimică și procese industriale critice. |
| Pompe industriale de proces | Stații de pompare de mare capacitate, sisteme de răcire industrială și procese tehnologice care funcționează permanent. |
| Motoreductoare industriale grele | Reductoare planetare și industriale compatibile IEC 355 pentru aplicații care necesită cupluri extreme și funcționare continuă. |
| Ventilatoare industriale de mare debit | Ventilatoare centrifugale și axiale pentru industria cimentului, metalurgică, energetică și minieră. |
| Mori industriale | Mori pentru ciment, cereale, făină, minerale și alte procese de măcinare care necesită putere foarte ridicată. |
| Industria minieră | Concasoare, separatoare, elevatoare și instalații industriale cu solicitări mecanice extreme. |
| Industria cimentului | Mori, ventilatoare de proces, transportoare și echipamente industriale utilizate în regim continuu 24/7. |
| Industria energetică | Echipamente auxiliare pentru centrale electrice, sisteme de răcire și instalații de mare capacitate. |
| Transportoare industriale grele | Benzi transportoare pentru minereuri, agregate și materiale vrac utilizate în fluxuri industriale permanente. |
| Utilaje OEM și construcții speciale | Integrare în echipamente industriale care necesită standard IEC 355 și arbore de 100 mm. |
Motorul electric trifazat 355 kW 1400 rpm IEC 355 reprezintă una dintre cele mai puternice configurații standard disponibile în categoria motoarelor electrice industriale de joasă tensiune. Construit pe cadrul masiv IEC 355 și echipat cu arbore de 100 mm, acest model este proiectat pentru transmiterea unor cupluri excepțional de mari către compresoare industriale, pompe de proces, motoreductoare grele, ventilatoare industriale și instalații tehnologice care funcționează permanent. Puterea de 355 kW îl poziționează peste variantele de 315 kW și 250 kW construite pe același gabarit, oferind o rezervă de performanță destinată celor mai solicitante aplicații industriale. Configurația cu 4 poli și turația nominală de aproximativ 1490 rpm asigură un raport optim între cuplu și eficiență energetică. Motoarele din această clasă utilizează în mod uzual construcție robustă din fontă, protecție IP55, răcire IC411, regim continuu S1 și eficiențe de aproximativ 96%, fiind dezvoltate pentru exploatare industrială intensivă în regim 24/7. Greutatea specifică unui motor de 355 kW în gabarit IEC 355 depășește frecvent 2.000 kg, reflectând robustețea și capacitatea de lucru a acestei clase constructive.
