Motor trifazat 37kW 1500rpm ax 55mm IEC200 | ax 60mm IEC225

Alege variantă de Motor trifazat 37kw 1400rpm și Accesorii:

7 produse

Produsele din Motor trifazat 37kW 1500rpm ax 55mm IEC200 | ax 60mm IEC225
ImaginePreț (fără TVA)StocComandă sau ofertă
MET4 37 225B3 IE2 aLL

Motor electric trifazat 37kw 1400rpm 225 B3 IE2 aLL

MET4 37 225B3 IE2 aLL

Preț la cerere
MET4 37 225B5 IE2 aLL

Motor electric trifazat 37kw 1400rpm 225 B5 IE2 aLL

MET4 37 225B5 IE2 aLL

B5 · Gabarit IEC 225 · 60 mm · 450 mm

B522560450
Preț la cerere
MET4 37 225B3

Motor electric trifazat 37kw 1400rpm 225 B3

MET4 37 225B3

B3 · Gabarit IEC 225 · 60 mm

B322560
Preț la cerere
MET4 37 225B5

Motor electric trifazat 37kw 1400rpm 225 B5

MET4 37 225B5

B5 · Gabarit IEC 225 · 60 mm · 450 mm

B522560450
Preț la cerere
MET4 37 200B3

Motor electric trifazat 37kw 1400rpm 200 B3

MET4 37 200B3

B3 · Gabarit IEC 200 · 55 mm

B320055
Preț la cerere
MET4 37 200B5

Motor electric trifazat 37kw 1400rpm 200 B5

MET4 37 200B5

B5 · Gabarit IEC 200 · 55 mm · 400 mm

B520055400
Preț la cerere
FM225B5 aLL

Flansa motor electric 225 B5 aLL

FM225B5 aLL

B5 · Gabarit IEC 225 · 450 mm

B5225450
Preț la cerere

Specificatii motor trifazat 37kW 1500rpm ax 55mm IEC200

Date electrice

Putere nominală motor

37 kW (37000W)

Turație nominală motor

1470 rpm 50Hz
1765 rpm 60Hz

Turație sincronă motor

1500 rpm (4 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

400 VΔ/50Hz
690 VY/50Hz
460 VΔ/60Hz
800 VY/60Hz

Cuplu nominal motor

240,47 Nm (Mn)

Curent nominal motor

70,44 A (VΔ/50Hz)
40,83 A (VY/50Hz)

Curent pornire motor

9 xIn

Cuplu pornire motor

2,5 xMn

Cuplu maxim motor

2,8 xMn

Pornire

D.O.L.

Clasă eficiență

IE2-IE4+ in functie de producator

Randament

93,6% - 100% sarcină (50Hz) / 94,5% - 100% sarcină (60Hz)
93,7% - 75% sarcină (50Hz)
93,2% - 50% sarcină (50Hz)

Factor de putere cosφ

0,81 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 200
B3 (Talpa),
B5 (Flansa Mare)
*Optional B35 (Talpa + Flansa Mare)

Greutate / Material carcasă

280 kg / Fontă

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1-S3+

Direcție rotație

Bidirecțional

Intrare cablu

2-M40x1,5+1-M16x1,5

Standarde

IEC/DIN/ISO/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

5002 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 70 dB(A)
LwA 79 dB(A)

Moment de inerție

0,29441 Kgm²

Tip rulmenți

NSK

Rulment parte antrenare DE

6312-ZZ-C3

Rulment parte neantrenare NDE

6312-ZZ-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

viață / viață

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

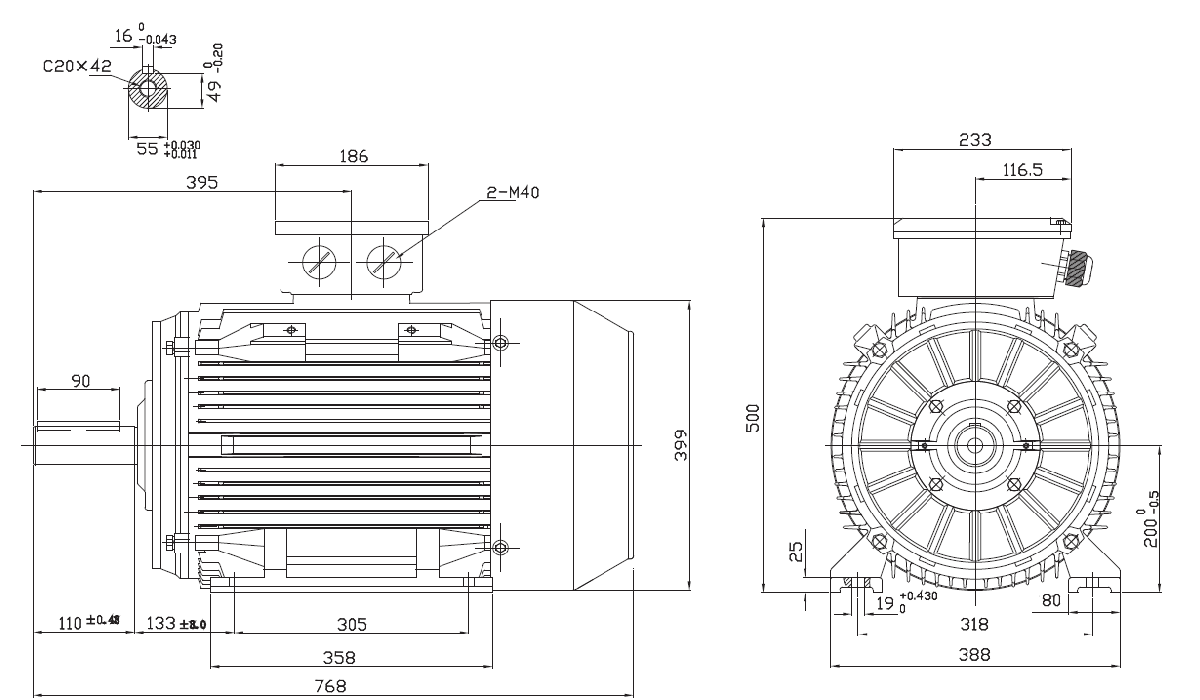

Dimensiuni motor cu talpă B3 IEC 200

Dimensiune ax (diametru x lungime)

Ø55 x 110 mm

Lungime totală (L)

768 mm

Distanță găuri talpă (A x B)

A 318 mm, B 305 mm

Distanță umăr ax - gaură talpă (C)

133 mm

Înălțime ax (H)

200 mm

Înălțime totală cu cutie borne

500 mm

Lățime talpă

388 mm

Intrare cablu cutie borne

2-M40x1,5

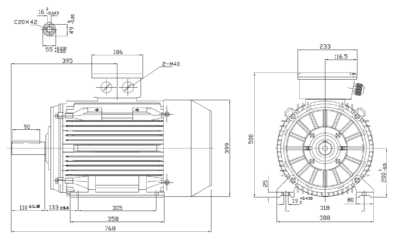

Dimensiuni motor trifazat 37kW 1400rpm 4 poli ax 55mm IEC 200 cu talpă B3

Dimensiuni motor cu flanșă mare B5 IEC200

Dimensiune ax (diametru x lungime)

Ø55 mm +0.030 / +0.011 (pană 16 0/-0.043 / 49 0/-0.20 / C20x42) x 110 0/-0.043 mm lungime utilă / 90 mm lungime pană

Lungime totală (L)

768 mm

Distanță găuri flanșă

Ø400 mm exterior / centrare Ø300 mm / Ø350 mm PCD / 4 x Ø19 (4-19) / grosime flanșă 5 mm

Tip prindere

B5 - cu flanșă mare, fără talpă

Înălțime totală cu cutie borne

399 mm corp / cutie borne 186 mm lățime / 233 mm înălțime / 116.5 mm decalaj / 395 mm de la flanșă

Intrare cablu cutie borne

2-M40

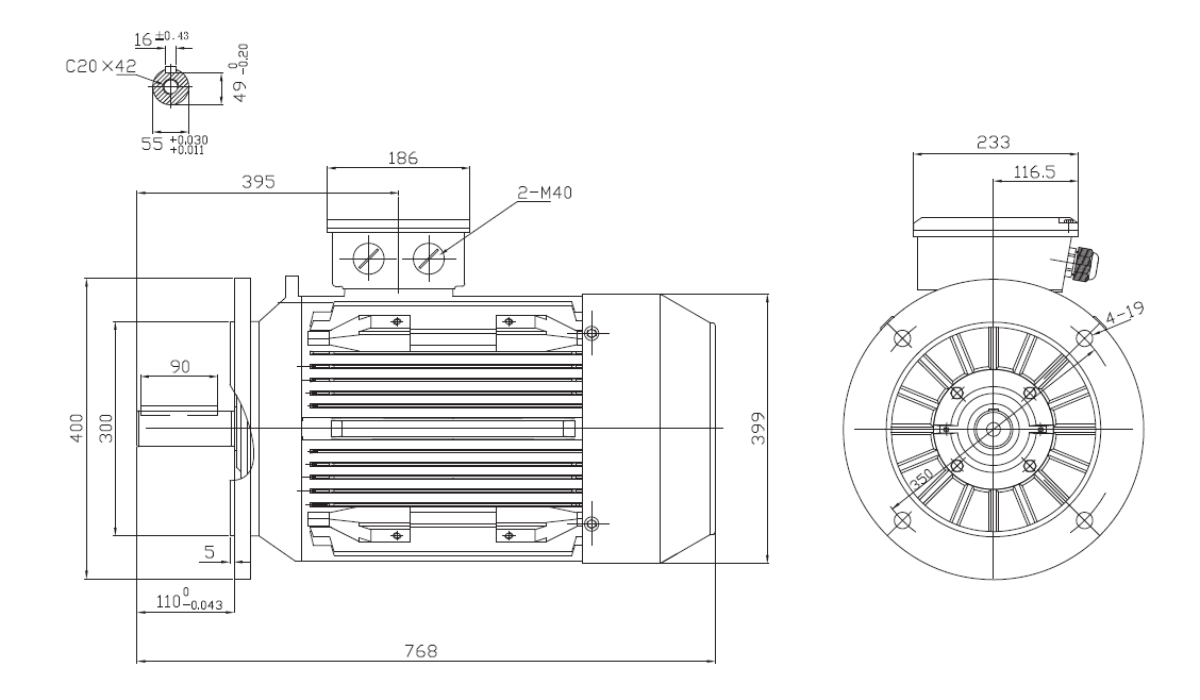

Dimensiuni motor trifazat 37kW 1500rpm 4 poli ax 55mm IEC200 cu flanșă mare B5

Motorul electric trifazat 37 kW 1400 rpm IEC 200 reprezintă o soluție tehnologică de înaltă performanță destinată aplicațiilor din categoria grea ce impun exploatare continuă sub sarcini ridicate. Datorită carcasei supradimensionate specifice gabaritului IEC 200, echipamentul beneficiază de o capacitate superioară de disipare a căldurii și de o rezervă termică excelentă, garantând o funcționare stabilă și sigură în medii de lucru solicitante. Echipat cu un ax solid de 55 mm, acest motor asincron asigură transmiterea eficientă și fără pierderi a unui cuplu de torsiune generos către motoreductoare, compresoare de mare capacitate, pompe industriale sau ansambluri de transmisie mecanică. Configurația cu 4 poli și turația nominală de 1400 rpm oferă echilibrul ideal între forța mecanică brută și eficiența energetică, făcând din unitatea de 37 kW alegerea optimă pentru acționarea utilajelor OEM, a liniilor tehnologice complexe și a sistemelor industriale ce necesită o fiabilitate ireproșabilă pe termen lung.

Specificatii motor trifazat 37kW 1500rpm ax 60mm IEC225



Date electrice

Putere nominală motor

37 kW (37000W)

Turație nominală motor

1480 rpm 50Hz
1780 rpm 60Hz

Turație sincronă motor

1500 rpm (4 poli)

Frecvență nominală motor

50 Hz

Tensiune nominală motor (±10%)

400 VΔ/50Hz
690 VY/50Hz
460 VΔ/60Hz
800 VY/60Hz

Cuplu nominal motor

238,85 Nm (Mn)

Curent nominal motor

68,89 A (VΔ/50Hz)
39,94 A (VY/50Hz)

Curent pornire motor

8 xIn

Cuplu pornire motor

2,2 xMn

Cuplu maxim motor

2,6 xMn

Pornire

D.O.L.

Clasă eficiență

IE2-IE4+ in functie de producator

Randament

91,2% - 100% sarcină (50Hz)

Factor de putere cosφ

0,85 - 100% sarcină

Date generale

Mărime carcasă / Montaj

IEC/PAM 225
B3 (Talpa),
B5 (Flansa Mare)
*Optional B35 (Talpa + Flansa Mare)

Greutate / Material carcasă

305,2 kg / Fontă

Grad protecție / Metodă răcire

IP55 / IC411
*Optional clasa mai mare pana la IP67

Tropicalizare

Da

Clasă vibrații / Serviciu

A / S1-S3+

Direcție rotație

Bidirecțional

Intrare cablu

2-M50x1,5+1-M16x1,5

Standarde

IEC/DIN/ISO/EN

Executat după standard

IEC 60034-1

Picioare detașabile

Da

Vopsire

5002 - C2 standard

Protecții termice

PTC 120°C

Clasă izolație / Creștere temperatură

F
*Optional clasa mai mare

Marca / Producator

aLL industriaL | Sati | Elvem | Chiaravalli | CME

Condiții amplasare

Temperatură ambientală

-20°C până la +40°C
*Optional pana la 150°C

Altitudine față de nivelul mării

1000 m

Date mecanice

Nivel zgomot

LpA 70 dB(A)
LwA 80 dB(A)

Moment de inerție

0,50439 Kgm²

Tip rulmenți

C&U

Rulment parte antrenare DE

6313-C3

Rulment parte neantrenare NDE

6313-C3

Durată medie viață rulmenți

40000 h

Interval relubrifiere L1 DE / NDE

16500 h / 16500 h

Inel compensare

NDE SIDE - standard

Lubrifianți rulmenți

Vezi manualul de instalare si mentenanta

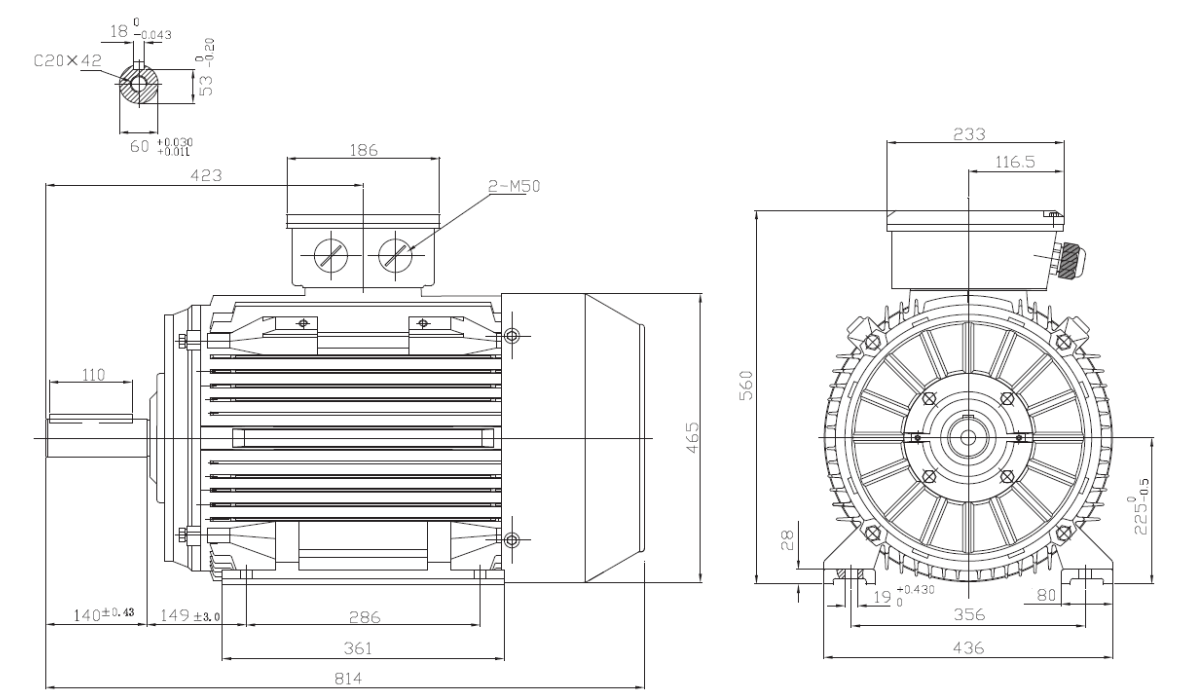

Dimensiuni motor cu talpă B3 IEC225

Dimensiune ax (diametru x lungime)

Ø60 x 140 mm

Lungime totală (L)

814 mm

Distanță găuri talpă (A x B)

A 356 mm, B 286 mm

Distanță umăr ax - gaură talpă (C)

149 mm

Înălțime ax (H)

225 mm

Înălțime totală cu cutie borne

560 mm

Lățime talpă

436 mm

Intrare cablu cutie borne

2-M50x1,5

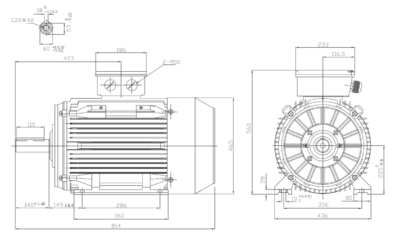

Dimensiuni motor trifazat 37kW 1400rpm 4 poli ax 60mm IEC 225 cu talpă B3

Dimensiuni motor cu flanșă mare B5 IEC225

Dimensiune ax (diametru x lungime)

Ø60 mm +0.030 / +0.011 (pană 18 0/-0.043 / 53 0/-0.20 / C20x42) x 140 ±0.43 mm lungime utilă / 110 mm lungime pană

Lungime totală (L)

814 mm

Distanță găuri flanșă

Ø450 mm exterior / centrare Ø350 mm / 8 x Ø19 (8-19) / grosime flanșă 5 mm

Tip prindere

B5 - cu flanșă mare, fără talpă

Înălțime totală cu cutie borne

465 mm înălțime corp / cutie borne 186 mm lățime / 233 mm înălțime / 116.5 mm decalaj ax / 423 mm de la flanșă la cutie

Intrare cablu cutie borne

2-M50

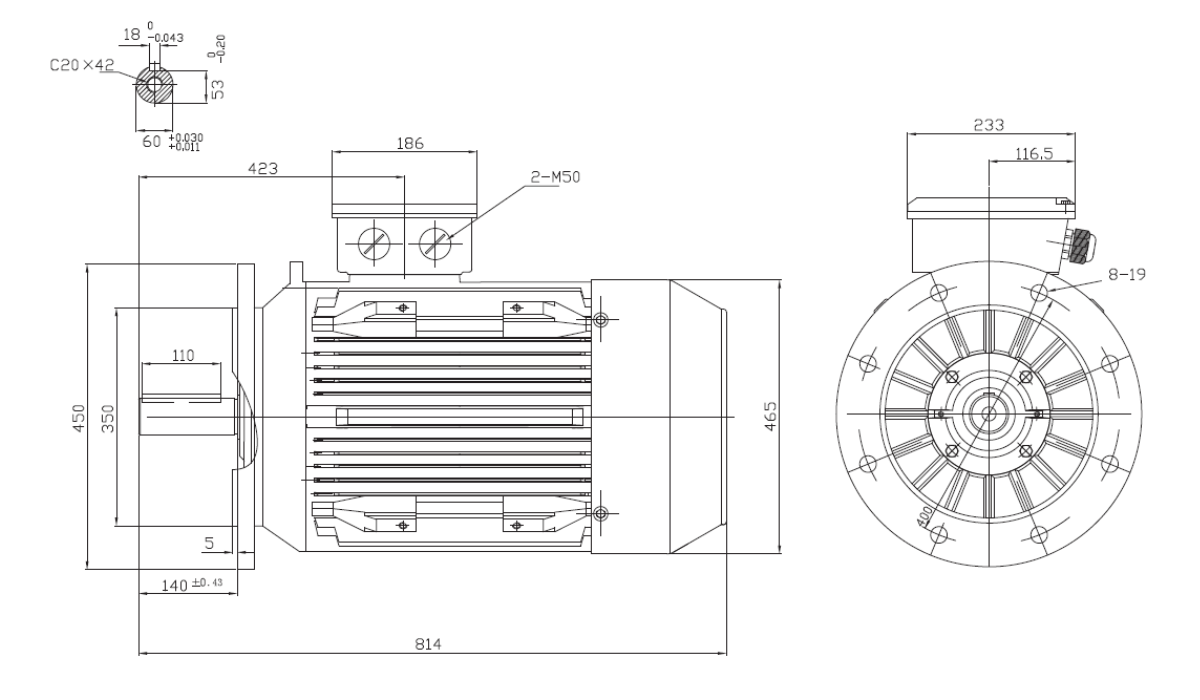

Dimensiuni motor trifazat 37kW 1500rpm 4 poli ax 60mm IEC225 cu flanșă mare B5

Aplicații și Domenii de Utilizare

Aplicație

Utilizare recomandată

Compresoare industriale de mare capacitate

Compresoare cu șurub și instalații pneumatice industriale care necesită putere ridicată și funcționare continuă.

Pompe industriale grele

Stații de pompare, instalații de recirculare și procese tehnologice cu debit mare și sarcini permanente.

Benzi transportoare industriale

Transportul materialelor vrac, agregatelor și produselor industriale în regim continuu și cu încărcări ridicate.

Motoreductoare industriale

Reductoare planetare, coaxiale și pendulare compatibile IEC 225, utilizate în aplicații cu cerințe ridicate de cuplu.

Ventilatoare industriale

Ventilatoare centrifugale și axiale de mare debit pentru instalații HVAC industriale și sisteme de exhaustare.

Mori industriale

Mori pentru cereale, făină, furaje și alte procese de măcinare care necesită funcționare continuă și putere ridicată.

Industria minieră și agregate

Concasoare, separatoare, transportoare și echipamente industriale cu solicitări mecanice ridicate.

Industria lemnului

Gateri, utilaje de prelucrare și instalații industriale care funcționează permanent.

Stații de tratare și epurare

Pompe, agitatoare și echipamente industriale utilizate în procese de tratare și recirculare a apei.

Utilaje OEM și construcții speciale

Integrare în echipamente industriale personalizate care necesită standard IEC 225 și arbore de 60 mm.

Motorul electric trifazat 37 kW 1400 rpm IEC 225 este conceput pentru deservirea ansamblurilor industriale de mare tonaj ce impun performanțe ridicate, rigiditate structurală excelentă și o exploatare neîntreruptă sub sarcini severe. În comparație cu modelele realizate pe dimensiunea IEC 200, carcasa IEC 225 dispune de un design semnificativ mai masiv, un flux termic optimizat și o capacitate sporită de disipare a căldurii, fiind ideală pentru solicitări mecanice intense în regim continuu. Axul majorat de 60 mm garantează transferul fără pierderi al unui cuplu de torsiune generos către angrenaje, sisteme de transmisie, stații de pompare sau echipamente de comprimare a aerului de mare debit. Arhitectura internă cu 4 poli și viteza de rotație de 1400 rpm livrează raportul ideal între randamentul energetic și forța mecanică oferită. Capacitatea de 37 kW, alături de arhitectura specifică standardului IEC 225, transformă acest unitate în opțiunea optimă pentru liniile tehnologice unde performanța, rezistența în timp și continuitatea operațională sunt esențiale. Standardul dimensional IEC 225 și axul de 60 mm încadrează acest model într-o treaptă constructivă superioară gamei IEC 200.

Alte Turații Disponibile (37kW)

Avantajul All Industrial

  1. Construcție Industrială IEC 225: gabaritul superior și arborele de 60 mm oferă stabilitate mecanică excepțională și compatibilitate cu transmisii industriale de mare capacitate.
  2. Rezervă Termică Superioară: cadrul IEC 225 dispune de o suprafață mai mare pentru răcire și disiparea eficientă a căldurii în regim continuu.
  3. Fiabilitate pentru Aplicații Critice: cei 37 kW disponibili permit funcționarea permanentă a utilajelor industriale grele care necesită performanțe constante și durată de viață extinsă.
