Specificatii motor trifazat 4kW 1500rpm ax 28mm IEC100
Date electrice |
|
|---|---|
| Putere nominală motor | 4 kW (4000W) |
| Turație nominală motor | 1430 rpm 50Hz 1720 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 26,72 Nm (Mn) |
| Curent nominal motor | 14,74 A (VΔ/50Hz) 8,48 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 84,2% – 100% sarcină (50Hz) 85,5% – 75% sarcină (50Hz) 85,3% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,81 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 100 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 29 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M20x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 70 dB(A) LwA 80 dB(A) |
| Moment de inerție | 0,00963 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6206-2RS-C3 |
| Rulment parte neantrenare NDE | 6206-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

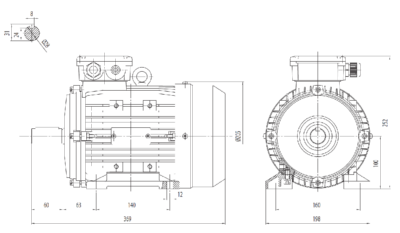

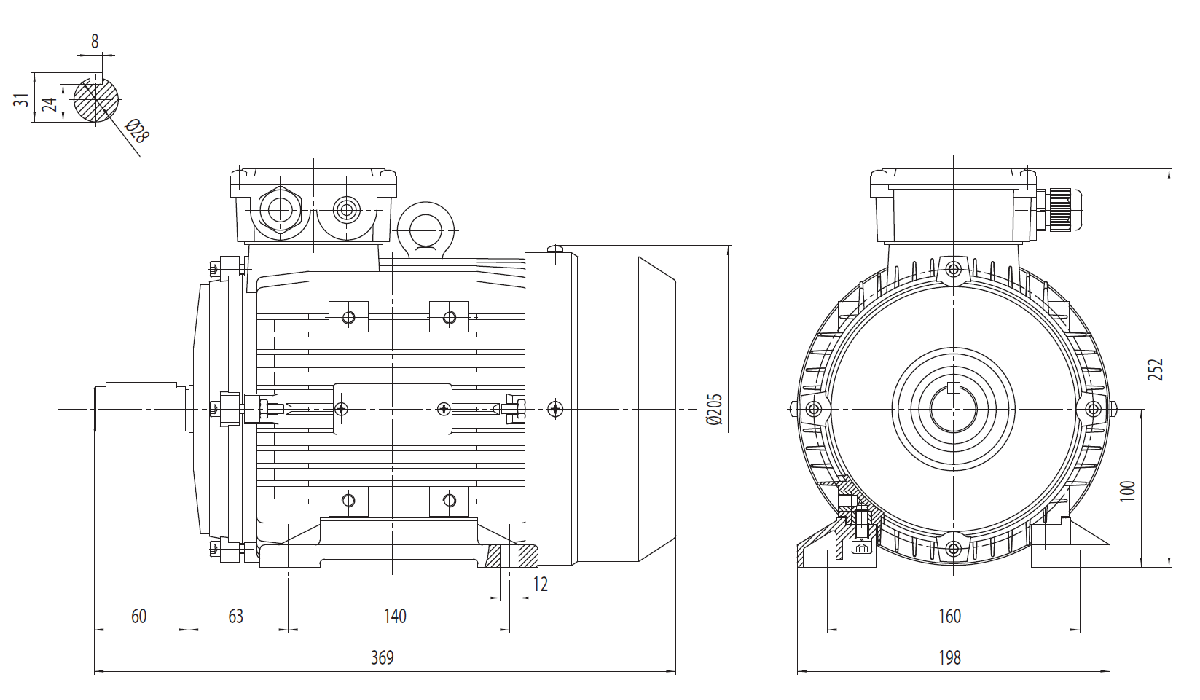

Dimensiuni motor cu talpă B3 IEC100 |
|
| Dimensiune ax (diametru x lungime) | Ø28 x 60 mm |
| Lungime totală (L) | 369 mm |
| Distanță găuri talpă (A x B) | A 160 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 63 mm |
| Înălțime ax (H) | 100 mm |
| Înălțime totală cu cutie borne | 252 mm |
| Lățime talpă | 198 mm |
| Intrare cablu cutie borne | 2-M20x1,5 |

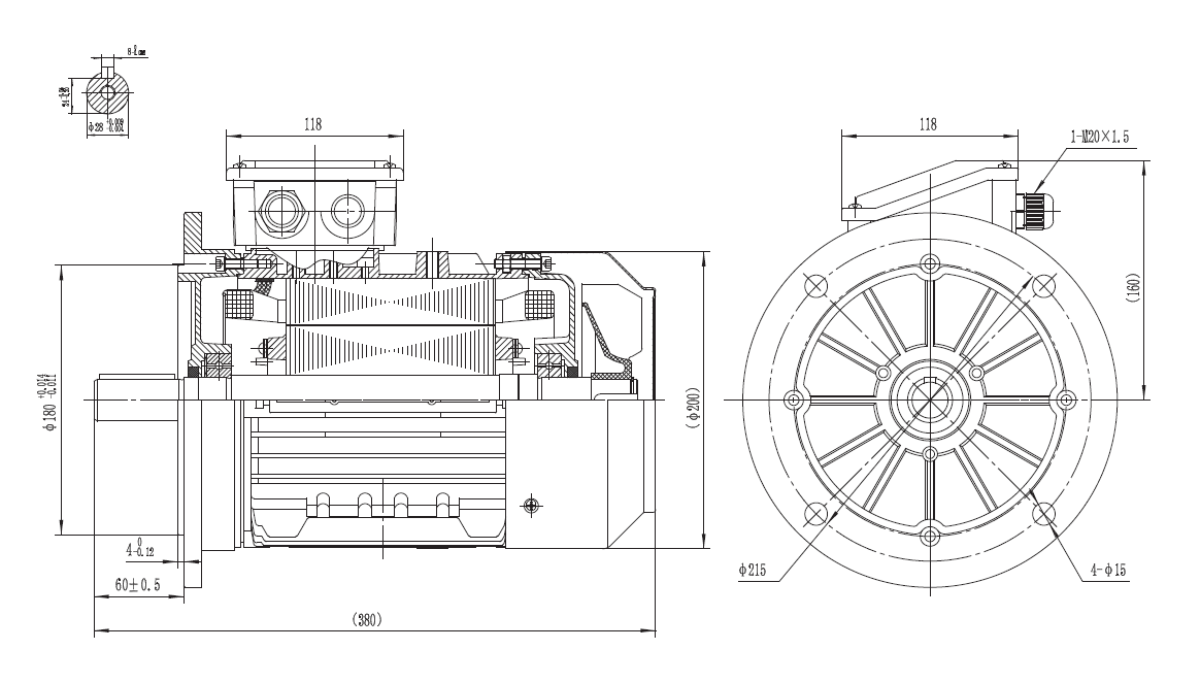

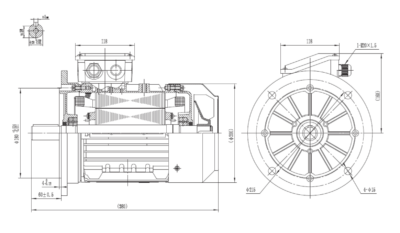

Dimensiuni motor cu flanșă mare B5 IEC100 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm (pană 8 mm / Ø28 x 31 mm) x 60 ±0.5 mm lungime utilă |
| Lungime totală (L) | (380) mm |
| Distanță găuri flanșă | Ø250 mm exterior / centrare Ø180 mm 0/-0.014 / Ø215 mm PCD / 4 x Ø15 (4-Ø15) / grosime flanșă 4-Ø12 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | (Ø200) mm corp / (160) mm înălțime cu cutie borne / cutie 118 mm |
| Intrare cablu cutie borne | 1-M20x1.5 |

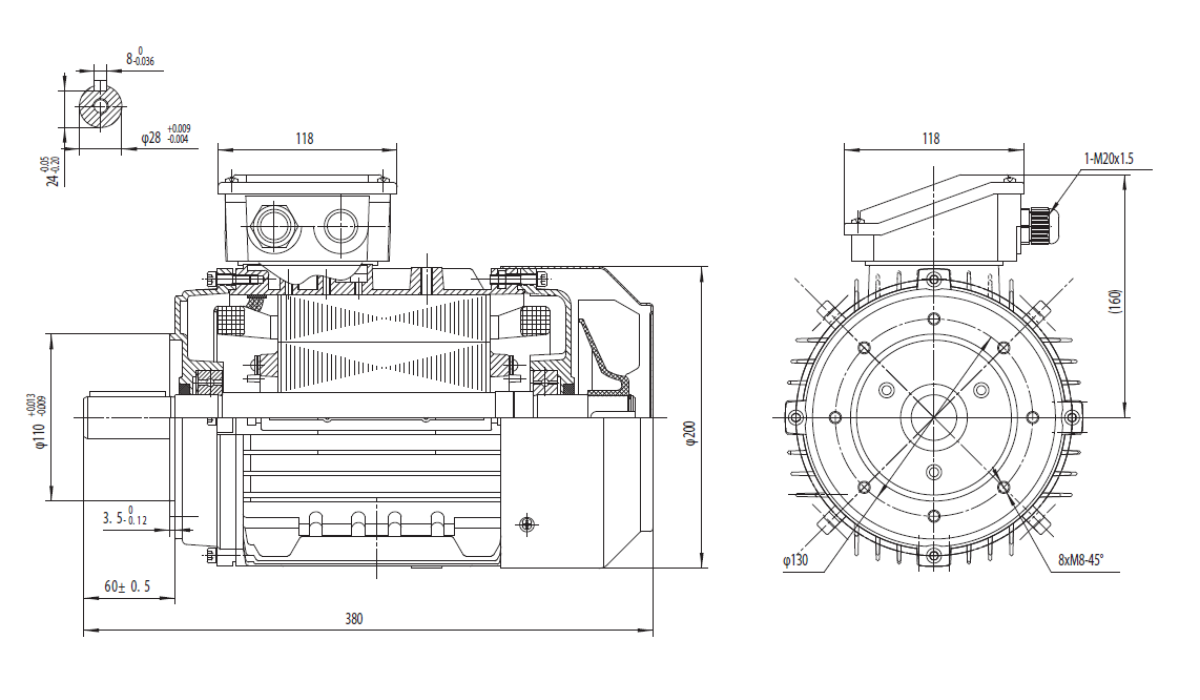

Dimensiuni motor cu flanșă mică B14 IEC100 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm x 60±0.5 mm lungime utilă (Ø28 +0.009/-0.004 / pană 8 0/-0.036 / 24 0.095/-0.33 / 3.5-8.12 mm umăr) |
| Lungime totală (L) | 380 mm |
| Distanță găuri flanșă | Ø110 mm +0.012/-0.007 / Ø130 mm / 8xM8-45° |
| Tip prindere | B14 – cu flanșă mica |
| Înălțime totală cu cutie borne | Ø200 mm corp / (160) mm înălțime până la capac / 118 mm lățime cutie borne |
| Intrare cablu cutie borne | 1-M20x1.5 |
Motorul electric trifazat 4 kW 1400 rpm IEC 100 este una dintre cele mai puternice configurații disponibile în gabaritul IEC 100, fiind proiectat pentru aplicații industriale care necesită cuplu ridicat, fiabilitate și funcționare continuă. Carcasa robustă IEC 100 și axul de 28 mm oferă o rezistență mecanică superioară și permit transmiterea eficientă a puterii către motoreductoare, transmisii și utilaje industriale cu solicitări ridicate. Configurația cu 4 poli și turația nominală de 1400 rpm asigură un echilibru excelent între forță și eficiență, fiind recomandată pentru compresoare, pompe industriale, ventilatoare de mare capacitate și benzi transportoare grele. Bobinajul din cupru, carcasa din aluminiu și construcția conform standardului IEC 100 contribuie la o exploatare sigură și durabilă în medii industriale solicitante.
Specificatii motor trifazat 4kW 1500rpm ax 28mm IEC112
Date electrice |
|
|---|---|
| Putere nominală motor | 4 kW (4000W) |
| Turație nominală motor | 1440 rpm 50Hz 1730 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 26,54 Nm (Mn) |
| Curent nominal motor | 14,3 A (VΔ/50Hz) 8,22 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2,2 xMn |
| Cuplu maxim motor | 2,2 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 84,7% – 100% sarcină (50Hz) |
| Factor de putere cosφ | 0,83 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 112 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 30,5 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 73 dB(A) LwA 83 dB(A) |
| Moment de inerție | 0,01208 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | 6306-2RS-C3 |
| Rulment parte neantrenare NDE | 6206-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

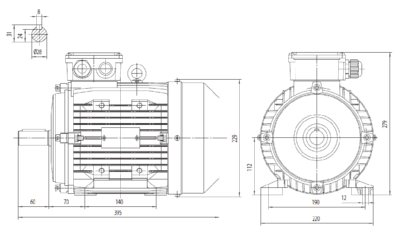

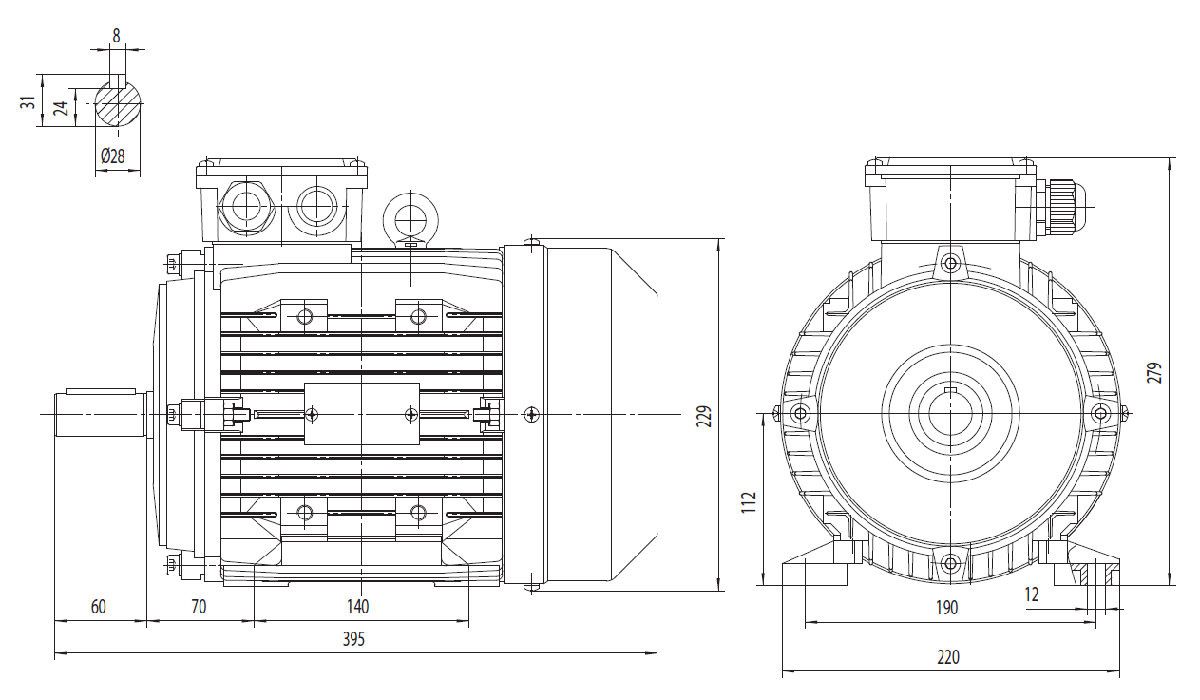

Dimensiuni motor cu talpă B3 IEC112 |
|
| Dimensiune ax (diametru x lungime) | Ø28 x 60 mm |
| Lungime totală (L) | 395 mm |
| Distanță găuri talpă (A x B) | A 190 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 70 mm |
| Înălțime ax (H) | 112 mm |
| Înălțime totală cu cutie borne | 279 mm |
| Lățime talpă | 220 mm |
| Intrare cablu cutie borne | 2-M25x1,5 |

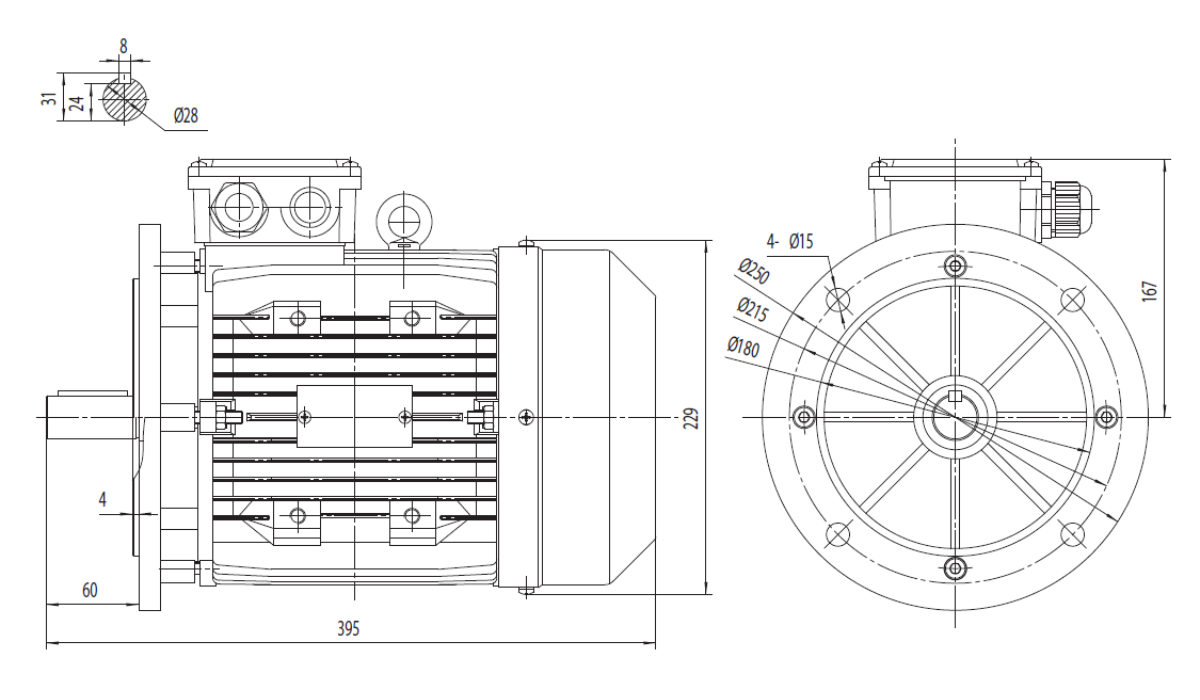

Dimensiuni motor cu flanșă mare B5 IEC112 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm (pană 8 mm / 24 x 31 mm) x 60 mm lungime utilă |
| Lungime totală (L) | 395 mm |
| Distanță găuri flanșă | Ø250 mm exterior / centrare Ø180 mm / Ø215 mm PCD / 4 x Ø15 (4-Ø15) / grosime flanșă 4 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø229 mm corp / 167 mm înălțime cu cutie borne |
| Intrare cablu cutie borne | 2 x presetupe (M20/M25) – conform serie IEC100 L |

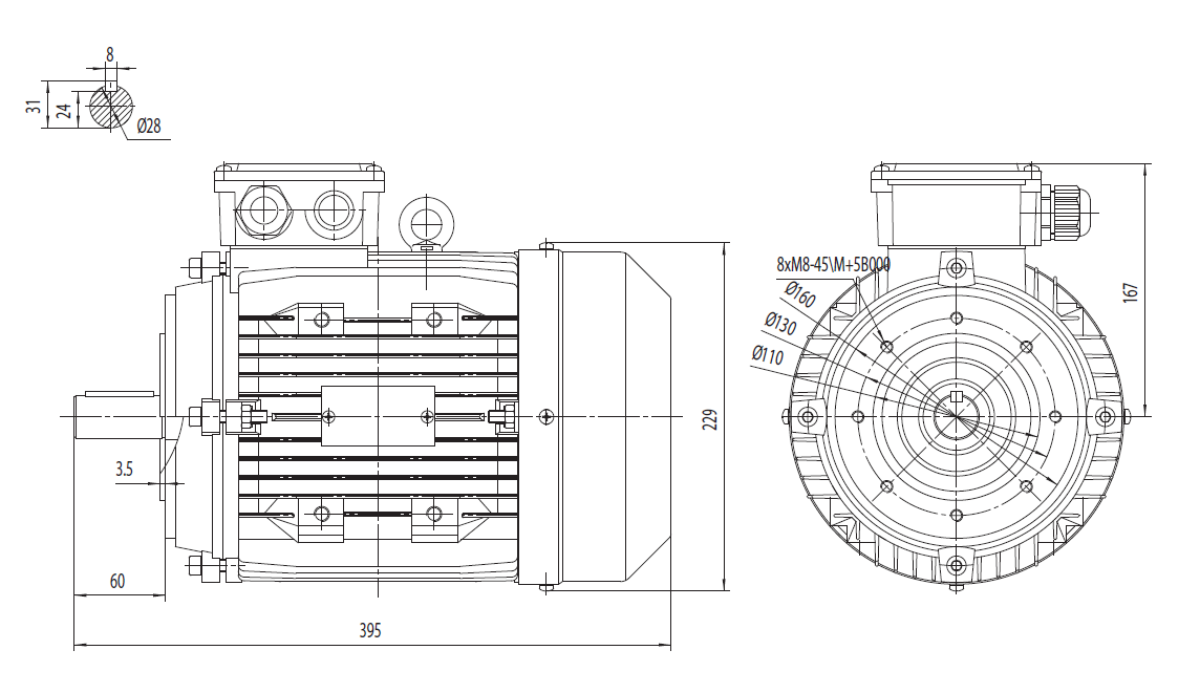

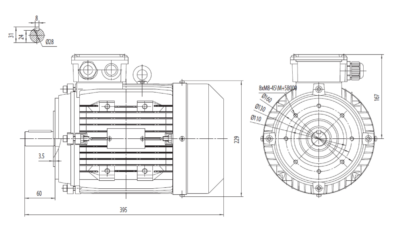

Dimensiuni motor cu flanșă mică B14 IEC112 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm x 60 mm lungime utilă (Ø28 / pană 8 mm / 24 mm / 31 mm / 3.5 mm umăr) |
| Lungime totală (L) | 395 mm |
| Distanță găuri flanșă | Ø160 mm / Ø130 mm / Ø110 mm / 8xM8-45/M+5B000 – conform desen |
| Tip prindere | B14 – cu flanșă mica |
| Înălțime totală cu cutie borne | 229 mm corp / 167 mm înălțime până la ax cutie borne |
| Intrare cablu cutie borne | Presetupă cablu standard – 2 intrări |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale grele | Compresoare cu piston și cu șurub, instalații pneumatice și aplicații care necesită cuplu ridicat la pornire și funcționare continuă. |
| Pompe industriale | Stații de pompare, instalații de recirculare, sisteme de răcire și procese industriale care funcționează permanent în sarcină. |
| Benzi transportoare de mare capacitate | Transportul materialelor vrac, linii de producție industriale și sisteme automatizate care necesită putere constantă și fiabilitate ridicată. |
| Motoreductoare industriale | Reductoare coaxiale, pendulare, melcate și planetare compatibile IEC 112, utilizate în aplicații cu cuplu mare la ieșire. |
| Ventilatoare și exhaustoare industriale | Ventilatoare centrifugale și axiale de mare debit, sisteme HVAC industriale și instalații de evacuare a aerului. |
| Utilaje pentru industria lemnului | Mașini de debitare, sisteme de exhaustare, transportoare și echipamente de procesare continuă. |
| Utilaje agricole profesionale | Mori, șnecuri transportoare, ventilatoare agricole, instalații de furajare și echipamente pentru exploatații intensive. |
| Stații de tratare și epurare | Instalații de filtrare, tratare și recirculare a apei care necesită funcționare permanentă și costuri reduse de întreținere. |
| Automatizări industriale | Linii automate de producție, sisteme de manipulare și echipamente cu regim continuu de funcționare. |
| Utilaje OEM și construcții speciale | Integrare în echipamente industriale personalizate care necesită standard IEC 112 și arbore de 28 mm. |
Motorul electric trifazat 4 kW 1400 rpm IEC este proiectat pentru aplicații industriale grele care necesită putere ridicată, stabilitate mecanică și funcționare continuă în condiții solicitante. Spre deosebire de variantele construite pe gabaritul IEC 100, carcasa IEC 112 oferă un volum mai mare pentru răcire, o structură mecanică mai robustă și o capacitate superioară de disipare a căldurii, fiind recomandată pentru exploatare intensivă și sarcini constante sau șocuri mecanice. Axul robust de 28 mm permite transmiterea eficientă a cuplului către reductoare, transmisii și echipamente industriale grele, în timp ce turația nominală de 1400 rpm (configurație cu 4 poli) asigură un echilibru excelent între forță și eficiență. Bobinajul din cupru, carcasa din aluminiu și construcția conform standardului IEC 112 garantează o durată de viață extinsă și o fiabilitate ridicată în medii industriale complexe.
