Alege variantă de Motor trifazat 5.5kw 3000rpm și Accesorii:
Specificatii motor trifazat 5.5kW 3000rpm Ax 28mm IEC112
Date electrice |
|
|---|---|
| Putere nominală motor | 5,5 kW (5500W) |
| Turație nominală motor | 2920 rpm 50Hz 3505 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 18 Nm (Mn) |
| Curent nominal motor | 9,46 A (VΔ/50Hz) 5,48 A (VY/50Hz) *pe placă 94.64 / 54.86 |
| Curent pornire motor | 8,5 xIn |
| Cuplu pornire motor | 2,3 xMn |
| Cuplu maxim motor | 2,6 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 93,2% – 100% sarcină (50Hz) 93,5% – 75% sarcină (50Hz) 92% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,88 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 112 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 32,1 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 78 dB(A) LwA 88 dB(A) |
| Moment de inerție | 0,00782 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6306-2RS-C3 |
| Rulment parte neantrenare NDE | 6206-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC 112 |
|
| Dimensiune ax (diametru x lungime) | Ø28 x 60 mm |
| Lungime totală (L) | 395 mm |
| Distanță găuri talpă (A x B) | A 190 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 70 mm |
| Înălțime ax (H) | 112 mm |
| Înălțime totală cu cutie borne | 279 mm |
| Lățime talpă | 220 mm |
| Intrare cablu cutie borne | 2-M25x1,5 |

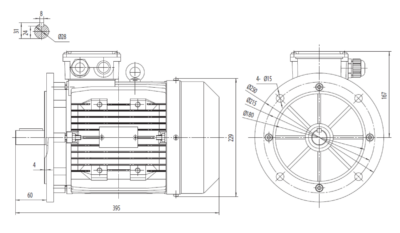

Dimensiuni motor cu flanșă mare B5 IEC 112 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 x 60 mm (pană 8 mm) |
| Lungime totală (L) | 395 mm |
| Distanță găuri flanșă | Ø250 mm exterior / centrare Ø180 mm / 4 x Ø15 pe Ø215 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø229 mm corp / 167 mm înălțime / cutie 112 mm |
| Intrare cablu cutie borne | 1-M25x1,5 |

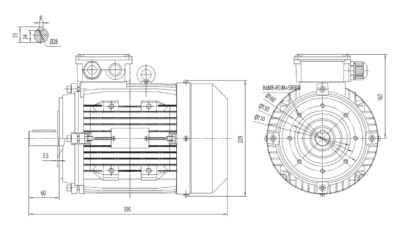

Dimensiuni motor cu flanșă mică B14 IEC 112 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø28 mm (pană 8 mm / 24 x 31 mm) x 60 mm lungime utilă / 3.5 mm guler |
| Lungime totală (L) | 395 mm |
| Distanță găuri flanșă | Ø160 mm exterior / centrare Ø110 mm / Ø130 mm PCD / 8 x M8 la 45° pe Ø130 mm (8xM8-45/M+5B000) |
| Tip prindere | B14 – cu flanșă mică, fără talpă |
| Înălțime totală cu cutie borne | Ø229 mm corp / 167 mm înălțime până la capac cutie borne |
| Intrare cablu cutie borne | 2 x M25 + inel de ridicare |
Specificatii motor trifazat 5.5kW 3000rpm Ax 38mm IEC132
Date electrice |
|
|---|---|
| Putere nominală motor | 5,5 kW (5500W) |
| Turație nominală motor | 2900 rpm 50Hz 3480 rpm 60Hz |
| Turație sincronă motor | 3000 rpm (2 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 18,12 Nm (Mn) |
| Curent nominal motor | 10,3 A (VΔ/50Hz) 5,97 A (VY/50Hz) |
| Curent pornire motor | 9,9 xIn |
| Cuplu pornire motor | 3,9 xMn |
| Cuplu maxim motor | 4 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 87% – 100% sarcină (50Hz) 87,5% – 75% sarcină (50Hz) 86,7% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,89 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 132 B3 (Talpa), B5 (Flansa Mare) B14 (Flansa Mica) *Optional B35 (Talpa + Flansa Mare) sau B34 (Talpa + Flansa Mica) |
| Greutate / Material carcasă | 42,3 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1-S3+ |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M25x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F / B *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 69 dB(A) LwA 78 dB(A) |
| Moment de inerție | 0,01202 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6308-2RS-C3 |
| Rulment parte neantrenare NDE | 6208-2RS-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | viață / viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC 132 |
|
| Dimensiune ax (diametru x lungime) | Ø38 x 80 mm |
| Lungime totală (L) | 437 mm |
| Distanță găuri talpă (A x B) | A 216 mm, B 140 mm |
| Distanță umăr ax – gaură talpă (C) | 89 mm |
| Înălțime ax (H) | 132 mm |
| Înălțime totală cu cutie borne | 318 mm |
| Lățime talpă | 252 mm |
| Intrare cablu cutie borne | 2-M25x1,5 |

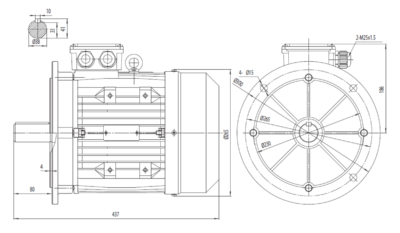

Dimensiuni motor cu flanșă mare B5 IEC 132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 x 80 mm (pană 10 mm) |
| Lungime totală (L) | 437 mm |
| Distanță găuri flanșă | Ø300 mm exterior / centrare Ø230 mm / 4 x Ø15 pe Ø265 mm |
| Tip prindere | B5 – cu flanșă mare, fără talpă |
| Înălțime totală cu cutie borne | Ø265 mm corp / 186 mm înălțime / cutie 112 mm |
| Intrare cablu cutie borne | 2-M25x1,5 |

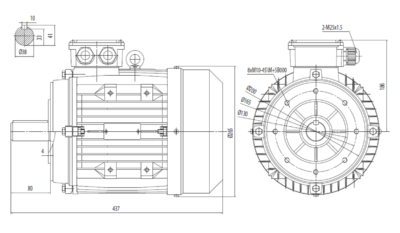

Dimensiuni motor cu flanșă mică B14 IEC132 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø38 mm (pană 10 mm / 33 x 41 mm) x 80 mm lungime utilă / 4 mm guler |
| Lungime totală (L) | 437 mm |
| Distanță găuri flanșă | Ø200 mm exterior / centrare Ø130 mm / Ø165 mm PCD / 8 x M10 la 45° pe Ø165 mm (8xM10-45/M+5B000) |
| Tip prindere | B14 – cu flanșă mică, fără talpă |
| Înălțime totală cu cutie borne | Ø265 mm corp / 198 mm înălțime până la capac cutie borne |
| Intrare cablu cutie borne | 2 x M25x1.5 + inel de ridicare |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Instalații de pompare pentru procese industriale | Pompe centrifuge utilizate în rețele industriale, instalații de răcire, tratarea apei și procese tehnologice cu funcționare permanentă. |
| Compresoare cu șurub | Acționarea compresoarelor utilizate în fabrici, ateliere de producție și sisteme pneumatice care necesită debit constant de aer comprimat. |
| Ventilatoare pentru hale industriale | Ventilatoare de mare capacitate destinate ventilației generale, evacuării căldurii și alimentării cu aer proaspăt în spații industriale. |
| Linii de transport și manipulare materiale | Transportoare cu bandă, elevatoare și sisteme mecanizate pentru fluxuri continue de producție și logistică. |
| Utilaje pentru industria alimentară | Echipamente de procesare, transport și ambalare care necesită o sursă fiabilă de antrenare pentru exploatare zilnică. |
| Instalații de uscare industrială | Ventilatoare și mecanisme auxiliare utilizate în camere de uscare, procese agricole și aplicații tehnologice. |
| Echipamente pentru industria materialelor de construcții | Transportul și manipularea cimentului, agregatelor și altor materiale utilizate în procesele de fabricație. |
| Mașini pentru reciclare și sortare | Sisteme de separare, clasificare și transport al materialelor reciclabile în unități de procesare. |
| Agitatoare industriale și rezervoare tehnologice | Omogenizarea lichidelor și suspensiilor utilizate în industria chimică, alimentară și de tratare a apei. |
| Acționări cu motoreductor pentru sarcini continue | Aplicații care necesită reducerea turației și obținerea unui cuplu ridicat pentru mecanisme industriale robuste. |
Motorul electric trifazat 5,5 kW 3000 rpm este conceput pentru aplicații industriale unde viteza ridicată de rotație trebuie susținută de o putere suficientă pentru exploatare continuă și sarcini mecanice consistente. Față de modelele din gabaritul IEC 100, această clasă oferă o structură constructivă mai robustă și o rezervă suplimentară de performanță pentru pompe industriale, compresoare, ventilatoare și sisteme de transport materiale.
Este disponibil în două variante constructive, în funcție de gabaritul necesar montajului: IEC 112 cu ax de 28 mm — compatibil cu transmisii mecanice și motoreductoare standardizate, potrivit pentru echipamente de capacitate medie-mare — și IEC 132 cu ax de 38 mm — cu o structură semnificativ mai robustă, recomandată pentru echipamente care necesită un arbore mai gros și o capacitate de transmitere a puterii superioară. Alegerea între cele două variante ține strict de dimensiunile flanșei și arborelui cerute de transmisia sau echipamentul pe care urmează să fie montat motorul.
Turația de 3000 rpm îl recomandă pentru procese tehnologice în care debitul, productivitatea și eficiența operațională reprezintă factori esențiali, fiind frecvent utilizat în industrie, agricultură și infrastructură tehnică.
