Motor trifazat 75kW 1000 rpm ax 75mm IEC 280 | ax 80mm IEC 315
Alege variantă de Motor trifazat 75kw 1000rpm și Accesorii:
Toate produsele: Turație 1.000 rpm · Putere 75 kW · Poli 6 poli
| Imagine | Preț (fără TVA) | Stoc | Comandă sau ofertă | ||||||
|---|---|---|---|---|---|---|---|---|---|
| MET6 75 280B3 | Motor electric trifazat 75kw 1000rpm 280 B3MET6 75 280B3 B3 · 75 mm · Gabarit IEC 280 | B3 | 75 | 280 | Preț la cerere | ||||
| MET6 75 280B5 | Motor electric trifazat 75kw 1000rpm 280 B5MET6 75 280B5 B5 · 75 mm · Gabarit IEC 280 · 550 mm | B5 | 75 | 280 | 550 | Preț la cerere | |||
| MET6 75 315B3 IE2 aLL | Motor electric trifazat 75kw 1000rpm 315 B3 IE2 aLLMET6 75 315B3 IE2 aLL B3 · 80 mm · Gabarit IEC 315 | B3 | 80 | 315 | Preț la cerere | ||||
| MET6 75 315B5 IE2 aLL | Motor electric trifazat 75kw 1000rpm 315 B5 IE2 aLLMET6 75 315B5 IE2 aLL B5 · 80 mm · Gabarit IEC 315 · 660 mm | B5 | 80 | 315 | 660 | Preț la cerere | |||
| MET6 75 315B3 | Motor electric trifazat 75kw 1000rpm 315 B3MET6 75 315B3 B3 · 80 mm · Gabarit IEC 315 | B3 | 80 | 315 | Preț la cerere | ||||
| MET6 75 315B5 | Motor electric trifazat 75kw 1000rpm 315 B5MET6 75 315B5 B5 · 80 mm · Gabarit IEC 315 · 660 mm | B5 | 80 | 315 | 660 | Preț la cerere |
Specificatii motor trifazat 75kW 1000rpm ax 75mm IEC280
Date electrice | |
|---|---|
Putere nominală motor | 75 kW (75000W) |
Turație nominală motor | 980 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 400 VΔ/50Hz |
Cuplu nominal motor | 731,17 Nm (Mn) |
Curent nominal motor | 135,92 A (VΔ/50Hz) |
Curent pornire motor | 7 xIn |
Cuplu pornire motor | 2 xMn |
Cuplu maxim motor | 2,3 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE1 sau superior |
Randament | 93,7% - 100% sarcină (50Hz) / 85,8% - 100% sarcină (60Hz) |
Factor de putere cosφ | 0,85 - 100% sarcină (50Hz si 60Hz) |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 280 |
Greutate / Material carcasă | 815,81 kg / Fontă |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 |
Direcție rotație | Bidirecțional |
Intrare cablu | 2-M63x1,5 + 1-M16x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Nu (conf. fisa - la 315 fixe, la 280 Da) |
Vopsire | 5002 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 73 dB(A) |
Moment de inerție | 3,25976 Kgm² |
Tip rulmenți | NSK |
Rulment parte antrenare DE | NU319 |
Rulment parte neantrenare NDE | 6319-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | 5900 h / 11800 h |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC280 | |
Dimensiune ax (diametru x lungime) | Ø75 +0,030/+0,011 x 140±0,43 mm (util 110 mm) |
Lungime totală (L) | 1035 mm |
Distanță găuri talpă (A x B) | A 457 mm, B 419 mm (510 mm talpă) |
Distanță umăr ax - gaură talpă (C) | 190±3,0 mm |
Înălțime ax (H) | 280 -0,5 mm |
Înălțime totală cu cutie borne | 675 mm (Ø559 corp) |
Lățime talpă | 557 mm (457 mm interior / 100 mm margine, găuri Ø24 +0,430) |
Intrare cablu cutie borne | 2-M50 |

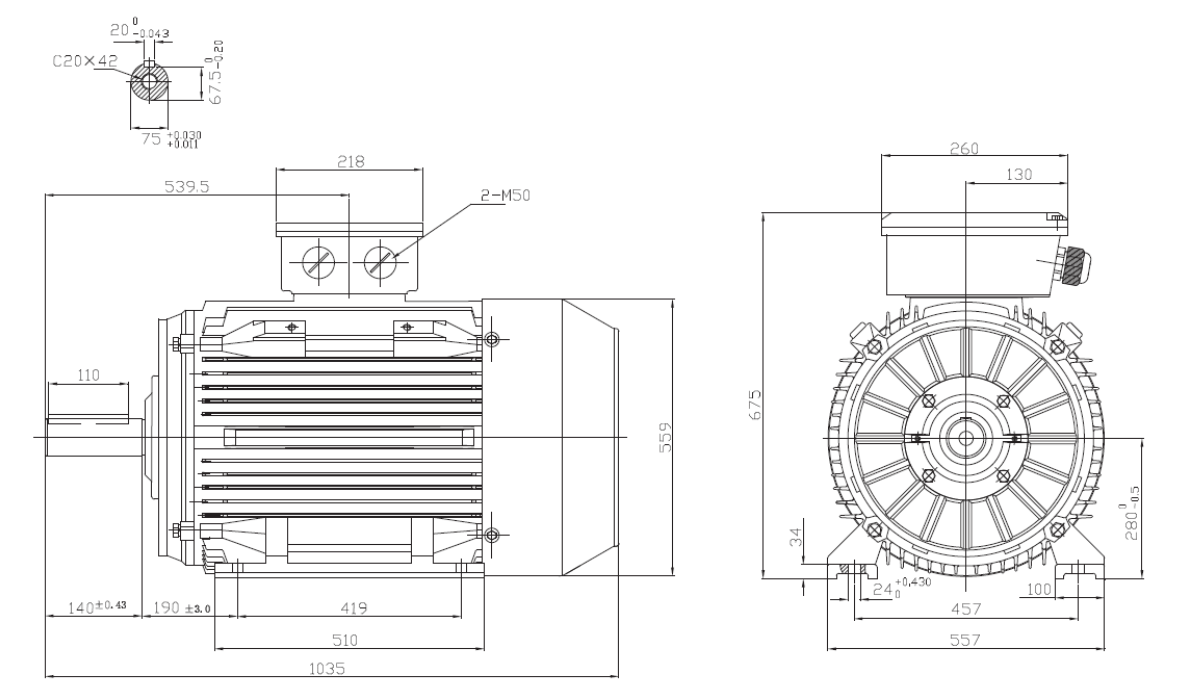

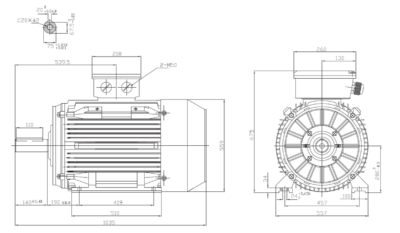

Dimensiuni motor trifazat 75kW 1000rpm 6 poli ax 75mm IEC280 cu talpă B3
Dimensiuni motor cu flanșă mare B5 IEC280 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø75 mm +0.030/+0.011 x 140 mm ±0.43 lungime totală (110 mm utilă / pană 20 mm 0/-0.043 / 67.5 mm -0.20 / C20x42 / 5 mm umăr) |
Lungime totală (L) | 1035 mm |
Distanță găuri flanșă | Ø550 mm / Ø500 mm / Ø450 mm / 8-Ø19 mm - conform desen |
Tip prindere | B5 - cu flanșă mare |
Înălțime totală cu cutie borne | Ø559 mm corp / 260 mm lățime cutie borne / 130 mm offset / 539.5 mm de la flanșă la cutie |
Intrare cablu cutie borne | 2-M50 |

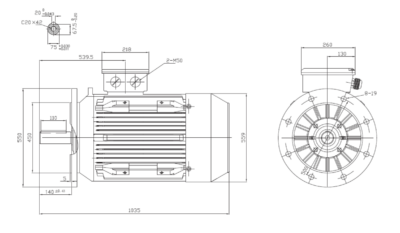

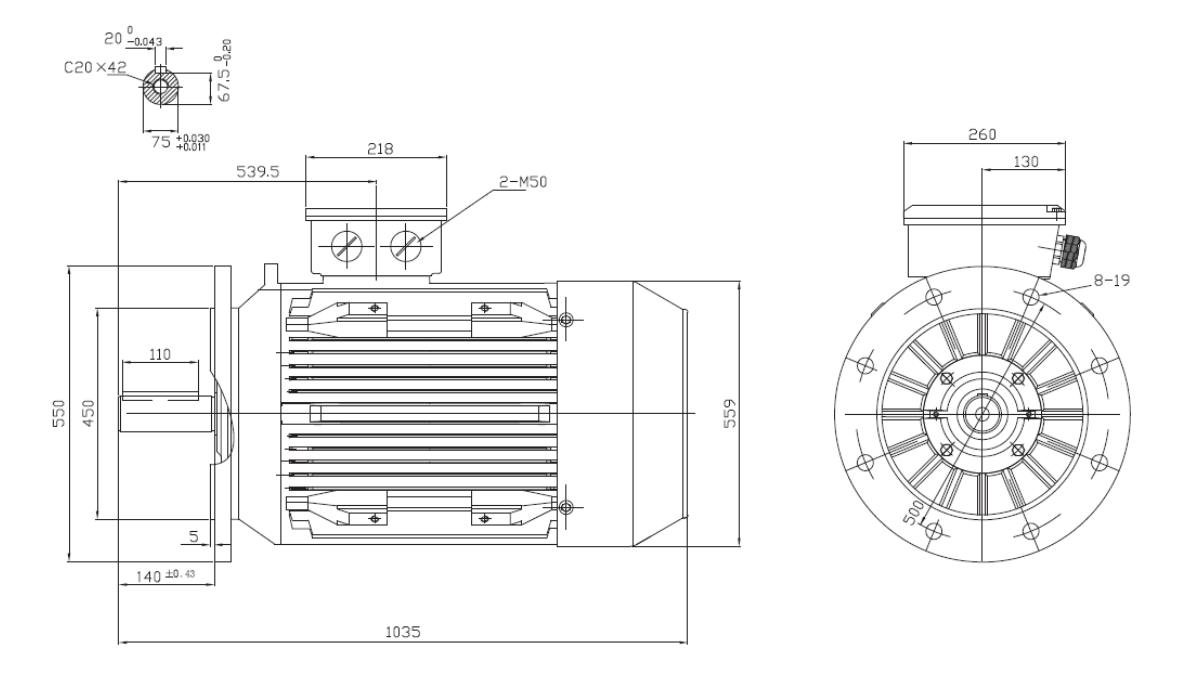

Dimensiuni motor trifazat 75kW 1000rpm 6 poli ax 75mm IEC280 cu flanșă mare B5
Specificatii motor trifazat 75kW 1000rpm ax 80mm IEC315
Date electrice | |
|---|---|
Putere nominală motor | 75 kW (75000W) |
Turație nominală motor | 980 rpm 50Hz |
Turație sincronă motor | 1000 rpm (6 poli) |
Frecvență nominală motor | 50 Hz |
Tensiune nominală motor (±10%) | 400 VΔ/50Hz |
Cuplu nominal motor | 731,17 Nm (Mn) |
Curent nominal motor | 135,92 A (VΔ/50Hz) |
Curent pornire motor | 7 xIn |
Cuplu pornire motor | 2 xMn |
Cuplu maxim motor | 2,3 xMn |
Pornire | D.O.L. |
Clasă eficiență | IE1 sau superior |
Randament | 93,7% - 100% sarcină (50Hz) / 85,8% - 100% sarcină (60Hz) |
Factor de putere cosφ | 0,85 - 100% sarcină (50Hz si 60Hz) |
Date generale | |
Mărime carcasă / Montaj | IEC/PAM 315 |
Greutate / Material carcasă | 815,81 kg / Fontă |
Grad protecție / Metodă răcire | IP55 / IC411 |
Tropicalizare | Da |
Clasă vibrații / Serviciu | A / S1 |
Direcție rotație | Bidirecțional |
Intrare cablu | 2-M63x1,5 + 1-M16x1,5 |
Standarde | IEC/DIN/ISO/VDE/EN |
Executat după standard | IEC 60034-1 |
Picioare detașabile | Nu |
Vopsire | 5002 - C2 standard |
Protecții termice | PTC 120°C |
Clasă izolație / Creștere temperatură | F |
Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare | |
Temperatură ambientală | -20°C până la +40°C |
Altitudine față de nivelul mării | 1000 m |
Date mecanice | |
Nivel zgomot | LpA 73 dB(A) |
Moment de inerție | 3,25976 Kgm² |
Tip rulmenți | NSK |
Rulment parte antrenare DE | NU319 |
Rulment parte neantrenare NDE | 6319-C3 |
Durată medie viață rulmenți | 40000 h |
Interval relubrifiere L1 DE / NDE | 5900 h / 11800 h |
Inel compensare | NDE SIDE - standard |
Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |
Dimensiuni motor cu talpă B3 IEC315 | |
Dimensiune ax (diametru x lungime) | Ø80 -0,009/-0,20 x 170±0,90 mm (util 140 mm) |
Lungime totală (L) | 1235 mm |
Distanță găuri talpă (A x B) | A 508 mm, B 406 mm (590 mm talpă) |
Distanță umăr ax - gaură talpă (C) | 216±4,0 mm |
Înălțime ax (H) | 315 -0/-0,5 mm |
Înălțime totală cu cutie borne | 845 mm (Ø651 corp) - Cutie borne 280x320, 180 centre |
Lățime talpă | 628 mm (508 mm interior / 120 mm margine, găuri Ø28 +0,52) |
Intrare cablu cutie borne | 2-M64 |

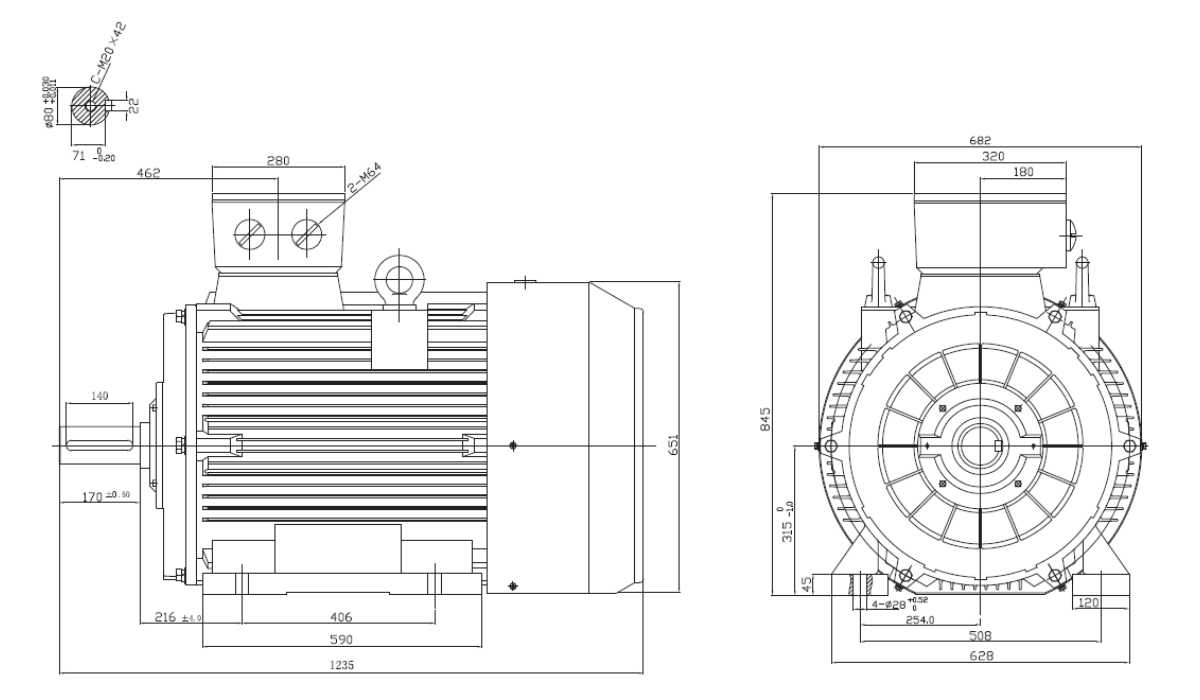

Dimensiuni motor trifazat 75kW 1000rpm 6 poli ax 80mm IEC315 cu talpă B3
Dimensiuni motor cu flanșă mare B5 IEC315 | |
|---|---|
Dimensiune ax (diametru x lungime) | Ø75 mm +0.030/+0.011 x 140 mm ±0.43 lungime totală (110 mm utilă / pană 20 mm 0/-0.043 / 67.5 mm -0.20 / C20x42 / 5 mm umăr) |
Lungime totală (L) | 1035 mm |
Distanță găuri flanșă | Ø550 mm / Ø500 mm / Ø450 mm / 8-Ø19 mm - conform desen |
Tip prindere | B5 - cu flanșă mare |
Înălțime totală cu cutie borne | Ø559 mm corp / 260 mm lățime cutie borne / 130 mm offset / 539.5 mm de la flanșă la cutie |
Intrare cablu cutie borne | 2-M50 |

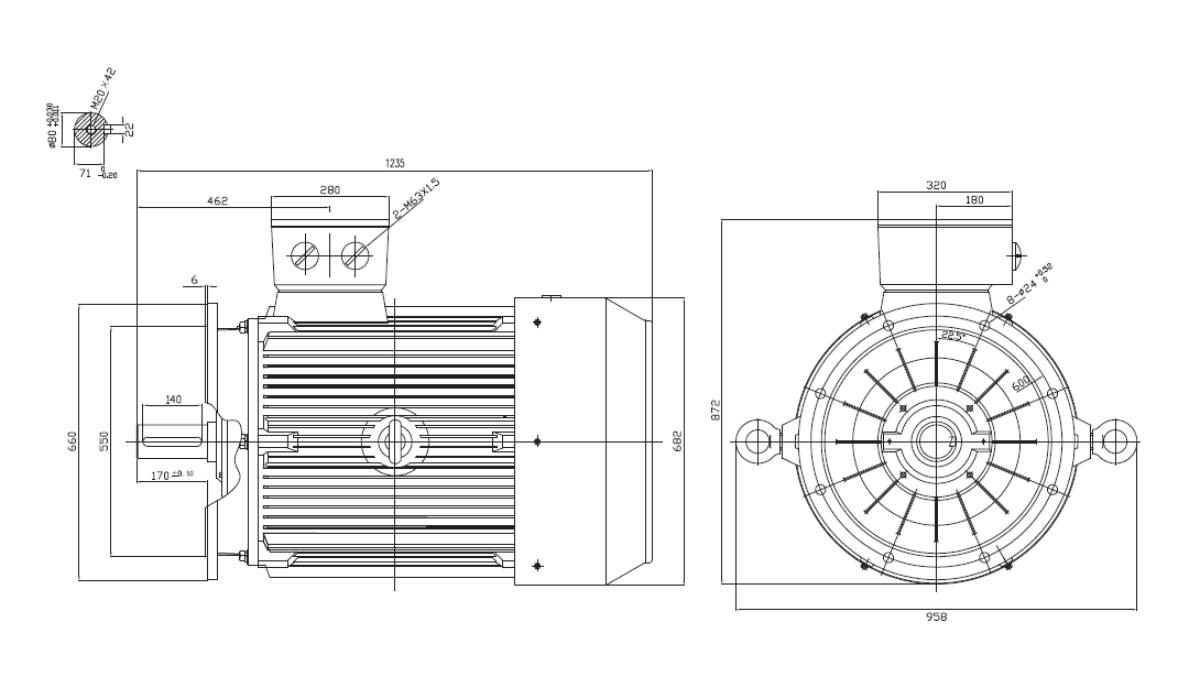

Dimensiuni motor trifazat 75kW 1000rpm 6 poli ax 80mm IEC315 cu flanșă mare B5
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B35 (tălpi + flanșă mare modulara).
Aplicații generale specifice puterii motorului (75 kW 1000 rpm):
- Reciclare metalică, shredding de mare tonaj și deșeuri industriale: Echipament de forță pentru tocătoare industriale (shreddere) cu 2 și 4 arbori destinate fragmentării caroseriilor auto integrale, anvelopelor de utilaje agricole/miniere, moarelor cu ciocane pentru șfâșiere metalică și preselor hidraulice de balotat deșeuri feroase.
- Sisteme de pompare de mare adâncime, desecare și fluide dense: Acționare electro-mecanică pentru stații municipale și industriale principale de evacuare a apelor reziduale, pompare de nămoluri dense din decantoare, dewatering în cariere/mine subterane și alimentare a preselor de filtrare la presiune înaltă.
- Procesare primară în cariere de piatră, minerit și cimenterii: Antrenare directă sau prin transmisii grele pentru concasoare rotative primare, concasoare cu maxilare de mare capacitate, mori semisautogene cu bile, ciururi vibrante de sortare grea și alimentatoare masive cu plăci metalice (apron feeders).
- Ventilație centralizată minieră și tiraj forțat pentru cuptoare: Suflante de mare debit pentru ventilarea galeriilor subterane și a tunelelor de mare lungime, sisteme de tiraj forțat pentru cuptoare rotative de ciment sau clincher, precum și instalații centrale de filtrare a noxelor în siderurgie.
- Grupuri de malaxare masivă, mixare asfaltică și reactoare chimice: Malaxoare industriale de tip Banbury pentru prelucrarea cauciucului și anvelopelor, instalații continue de preparare a bitumului modificat și asfaltului, reactoare chimice de înaltă presiune și mixere de volum mare pentru suspensii vâscoase.
- Logistică de transport vrac, linii magistrale și manipulare portuară: Conveioare magistrale de carieră echipate cu benzi cu inserție din cablu de oțel, elevatoare verticale cu lanț triplu pentru minereu/clinker, precum și instalații automate de încărcare/descărcare a navelor sau garniturilor feroviare.
- Angrenaje speciale, reductoare de mare forță și echipamente de ridicare: Cuplare la reductoare industriale planetare, conico-cilindrice și coaxiale destinate troliilor miniere de adâncime, macaralelor portuare de mare tonaj, sistemelor de basculare pentru furnale și mecanismelor supuse la șocuri mecanice extreme la pornire.
Motoarele standard de 75 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
