Motor trifazat 90 kW 1500 rpm

Date electrice
Putere nominală motor	90 kW (90000W)
Turație nominală motor	1480 rpm 50Hz 1780 rpm 60Hz
Turație sincronă motor	1500 rpm (4 poli)
Frecvență nominală motor	50 Hz
Tensiune nominală motor (±10%)	400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz
Cuplu nominal motor	580,99 Nm (Mn)
Curent nominal motor	155,2 A (VΔ/50Hz) 89,97 A (VY/50Hz)
Curent pornire motor	8 xIn
Cuplu pornire motor	2,2 xMn
Cuplu maxim motor	2,6 xMn
Pornire	D.O.L.
Clasă eficiență	IE2-IE4+ in functie de producator
Randament	93% – 100% sarcină (50Hz)
Factor de putere cosφ	0,9 – 100% sarcină
Date generale

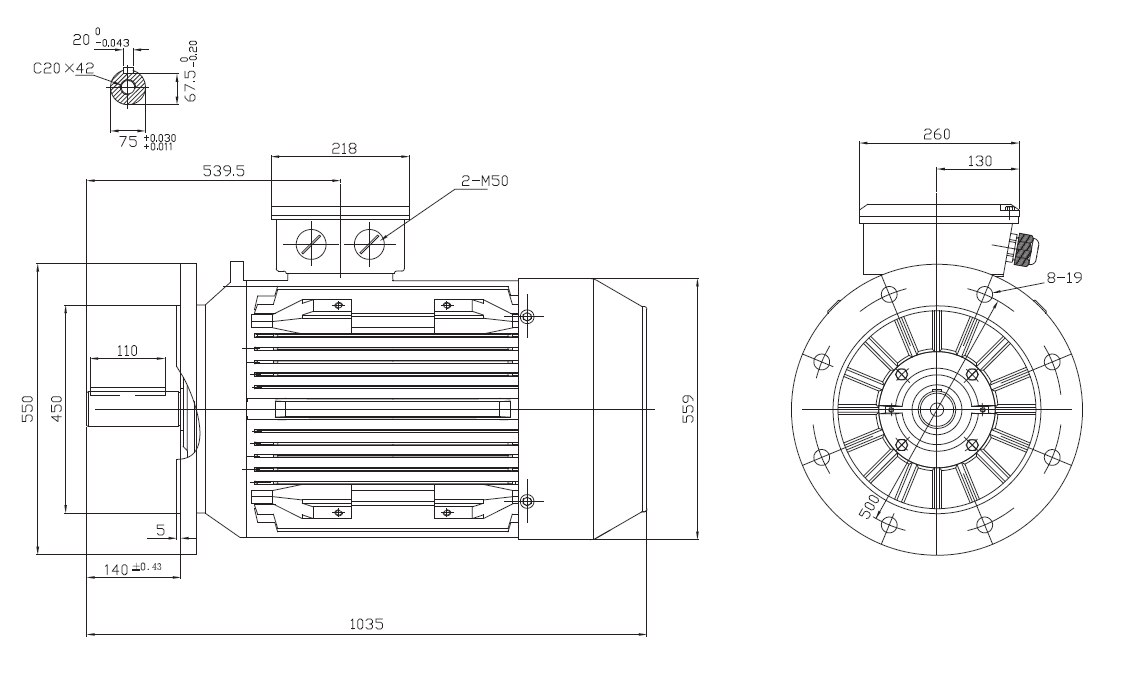

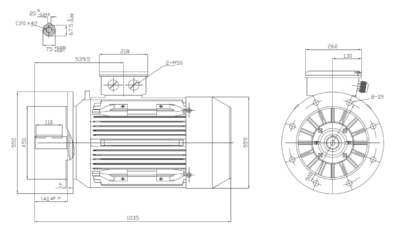

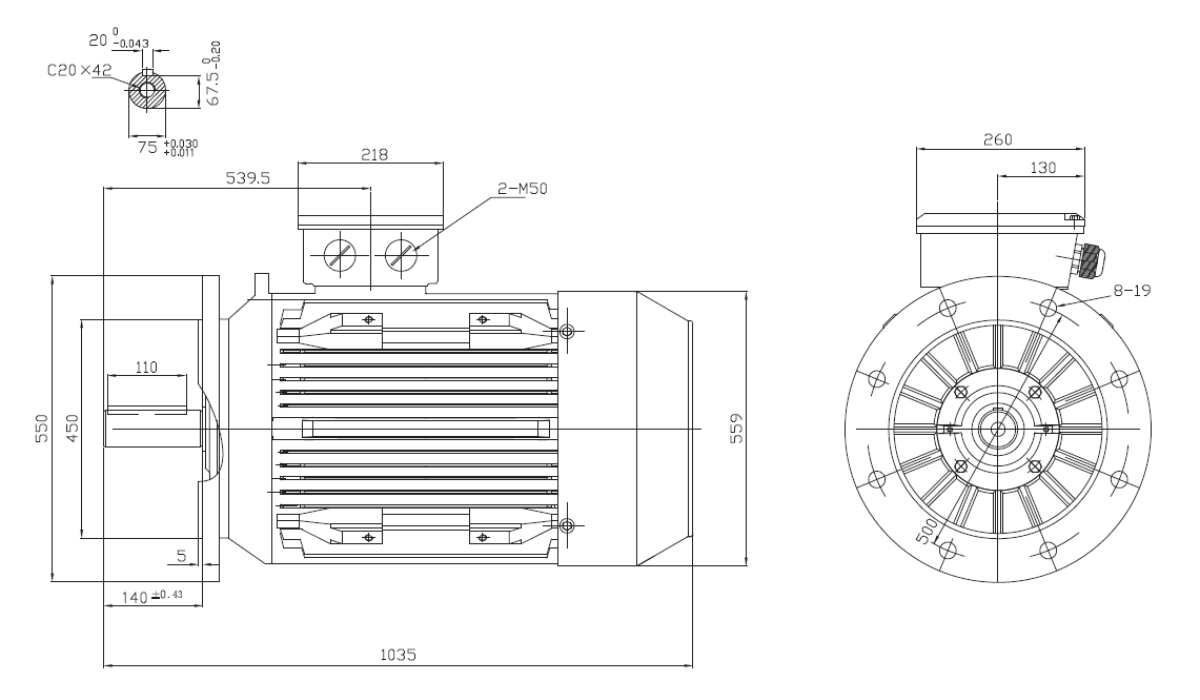

Mărime carcasă / Montaj	IEC/PAM 280 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare)
Greutate / Material carcasă	620 kg / Fontă
Grad protecție / Metodă răcire	IP55 / IC411 *Optional clasa mai mare pana la IP67
Tropicalizare	Da
Clasă vibrații / Serviciu	A / S1
Direcție rotație	Bidirecțional
Intrare cablu	2-M50x1,5+1-M16x1,5
Standarde	IEC/DIN/ISO/EN
Executat după standard	IEC 60034-1
Picioare detașabile	Da
Vopsire	5002 – C2 standard
Protecții termice	PTC 120°C
Clasă izolație / Creștere temperatură	F *Optional clasa mai mare
Rezistențe anticondens	n/a
Condiții amplasare
Temperatură ambientală	-20°C până la +40°C *Optional pana la 150°C
Altitudine față de nivelul mării	1000 m
Date mecanice
Nivel zgomot	LpA 73 dB(A) LwA 83 dB(A)
Moment de inerție	1,74607 Kgm²
Tip rulmenți	C&U
Rulment parte antrenare DE	6316-C3
Rulment parte neantrenare NDE	6316-C3
Durată medie viață rulmenți	40000 h
Interval relubrifiere L1 DE / NDE	10500 h / 10500 h
Inel compensare	NDE SIDE – standard
Lubrifianți rulmenți	Vezi manualul de instalare si mentenanta
Dimensiuni
Dimensiune ax (diametru x lungime)	Ø75 x 140 mm
Lungime totală (L)	1035 mm
Distanță găuri talpă (A x B)	A 457 mm, B 419 mm
Distanță umăr ax – gaură talpă (C)	190 mm
Înălțime ax (H)	280 mm
Înălțime totală cu cutie borne	675 mm
Lățime talpă	557 mm
Intrare cablu cutie borne	2-M50x1,5

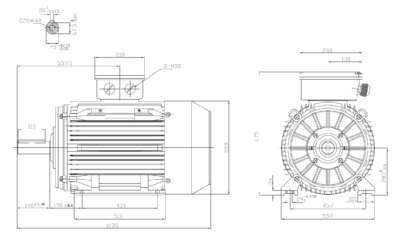

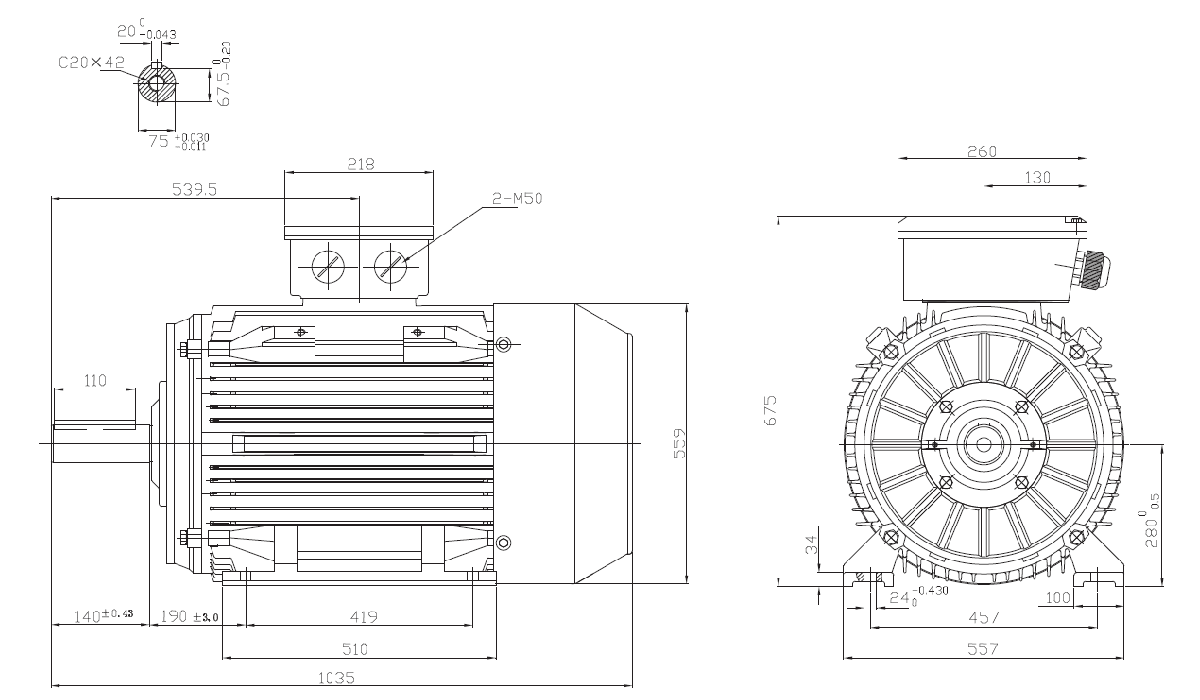

Dimensiuni motor trifazat 90kW 1400rpm 4 poli ax 75mm IEC 280 cu talpă B3 — Motor trifazat 90kW 1400rpm 4 poli ax 75mm IEC 280 cu talpă (B3)

Aplicații și Domenii de Utilizare

Aplicație	Utilizare recomandată
Compresoare industriale de mare putere	Compresoare cu șurub, compresoare centrifugale și instalații pneumatice industriale care funcționează continuu în procese critice.
Pompe industriale de mare capacitate	Stații de pompare, sisteme de răcire, instalații de recirculare și procese tehnologice cu debite foarte ridicate.
Motoreductoare industriale grele	Reductoare planetare, coaxiale și pendulare compatibile IEC 280 utilizate în aplicații cu cerințe foarte ridicate de cuplu.
Ventilatoare industriale de mare debit	Ventilatoare centrifugale și axiale pentru instalații HVAC industriale, exhaustare și transport pneumatic.
Mori industriale	Mori pentru cereale, făină, ciment, minerale și alte procese de măcinare care necesită putere mare și funcționare permanentă.
Industria minieră	Concasoare, separatoare, elevatoare și instalații industriale cu solicitări mecanice foarte ridicate.
Industria cimentului	Transportoare, ventilatoare, mori și echipamente de proces utilizate în producția materialelor de construcții.
Transportoare industriale grele	Benzi transportoare pentru agregate, materii prime și materiale vrac utilizate în fluxuri continue de producție.
Stații de tratare și epurare	Pompe și agitatoare industriale care funcționează permanent în procese critice.
Utilaje OEM și construcții speciale	Integrare în echipamente industriale care necesită standard IEC 280 și arbore de 75 mm.

Motorul electric trifazat 90 kW 1400 rpm IEC 280 este proiectat pentru aplicații industriale foarte grele care necesită putere ridicată, cuplu important și funcționare continuă în regim intensiv. Construit pe cadrul robust IEC 280, acest motor oferă o structură mecanică dimensionată pentru sarcini permanente, o capacitate ridicată de disipare a căldurii și o rezervă termică optimizată pentru exploatare 24/7. Arborele de 75 mm permite transmiterea eficientă a unui cuplu foarte mare către motoreductoare industriale, compresoare, pompe și transmisii mecanice de mare capacitate. Configurația cu 4 poli și turația nominală de 1400 rpm asigură un raport excelent între forță și eficiență energetică, fiind alegerea ideală pentru aplicații industriale care funcționează continuu și suportă sarcini mecanice ridicate. Puterea de 90 kW poziționează acest model în categoria motoarelor industriale de mare capacitate, utilizate în industria minieră, industria cimentului, stații de pompare, instalații de proces și alte aplicații critice unde fiabilitatea este esențială. Gabaritul IEC 280 și arborele de 75 mm sunt specifice acestei clase constructive și oferă compatibilitate excelentă cu transmisii industriale grele.

Alte Turații Disponibile (90kW)

Navigare Ierarhică și Produse Compatibile

Avantajul All Industrial

Putere Industrială Ridicată: cei 90 kW disponibili permit antrenarea echipamentelor industriale grele care funcționează continuu și necesită rezerve importante de cuplu.
Construcție Robustă IEC 280: gabaritul industrial și arborele de 75 mm oferă stabilitate mecanică excelentă și compatibilitate cu transmisii de mare capacitate.
Fiabilitate pentru Funcționare Permanentă: capacitatea ridicată de răcire și construcția optimizată pentru regim S1 asigură performanțe stabile și durată de viață extinsă în aplicații industriale critice.
