Acest motor trifazat cu frana ca 0.75kw 1400rpm 80B14 6Tc3 5Nm, de curent alternativ (CA) este o componenta de schimb robusta, proiectata riguros pentru echipamente de uz industrial. Fiind dotat cu bobinaj din cupru, motorul asigura o conductivitate excelenta, eficienta energetica si durabilitate in regim de functionare continua. Constructia cu carcasa din aluminiu si gradul de protectie IP55 il recomanda pentru medii industriale cu cerinte stricte de siguranta si rezistenta.

Specificatii Tehnice Motor trifazat cu frana ca 0.75kw 1400rpm 80B14 6Tc3 5Nm

Date Electrice

Putere nominala: 0.75 kW
Turatie nominala: 1430 rpm (la 50Hz) / 1720 rpm (la 60Hz)
Tensiune nominala: 230/400 V (50Hz) / 265/460 V (60Hz)
Cuplu nominal: 5.01 Nm
Clasa de eficienta: IE3

Date Generale si Mecanice

Gabarit / Flanșă de prindere: 80 / B14
Material carcasa: Aluminiu
Greutate: 11.65 kg
Grad de protectie: IP 55 (Metoda de racire IC 411)
Clasa de izolatie: F
Protectie termica: PTC 120°C
Tip rulmenti: NSK (6204-2RS-C3) atat pe partea de antrenare, cat si opusa
Tropicalizare: Da

Specificatii Frana

Tip frana: AC3
Alimentare: Directa
Tensiune frana: 230 V
Cuplu de franare: 16 Nm
Putere absorbita: 105 W
Nivel de zgomot: 70 dB(A)

Cote Ax (Arbore)

Diametru ax: 19 mm (+0.009 / -0.004 mm)
Lungime ax: 40 mm (±0.31 mm)
Lățime pană: 6 mm (0 / -0.03 mm)
Înălțime ax cu pană: 21.5 mm (0 / -0.13 mm)

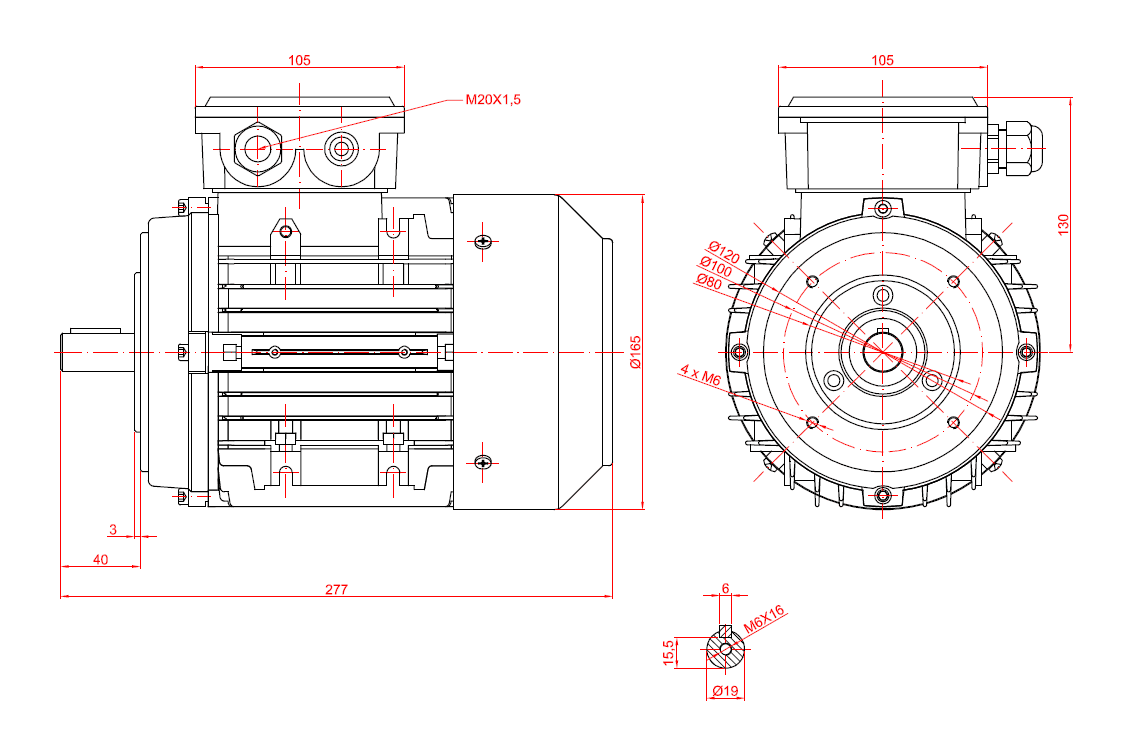

Cote Flanșă (B14)

Diametru exterior flanșă: 120 mm
Diametru guler de centrare: 80 mm (+0.012 / -0.007 mm)
Adâncime guler: 3 mm (0 / -0.12 mm)
Diametru cerc găuri de fixare (PCD): 100 mm
Găuri de prindere: 4 x M6 (dispuse la 45°)

Dimensiuni Generale de Gabarit

Lungime totală (cu ax și frână): 345 mm
Înălțime (de la ax la partea superioară a cutiei de borne): 132 mm
Lățime cutie de borne: 105 mm
