Motor vibrator trifazat 100/3T aLL
Cod: 1003TUn motor vibrator trifazat 100/3T aLL este soluția specializată pentru procesele industriale care necesită o vibrație de înaltă frecvență (3000 rpm), dar delicată și perfect controlată. Cu o forță centrifugă de 1 kN (aproximativ 102 kgf), acest motovibrator compact este proiectat pentru a excela în aplicații de finețe, precum dozarea precisă a pulberilor, cernerea fină sau testarea componentelor de mici dimensiuni.
Construcția sa robustă, optimizată pentru funcționare continuă (S1), și protecția completă împotriva prafului și apei (IP66) îl fac un partener de încredere în industria farmaceutică, alimentară sau în laboratoare. Datorită dimensiunilor reduse și a consumului minim de energie, se integrează perfect în linii de producție automatizate și echipamente compacte.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 100/3T aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 100/3T (2 poli, 3000 RPM la 50Hz) |
| Cod produs | 1003T |
| Marca | aLL industriaL |
| Forță centrifugă | 1 kN (~102 kgf) |
| Moment de lucru | 1,01 kg.cm |
| Dezechilibru | 0,50 kg.cm |
| Greutate proprie unitară | 4,7 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6202 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 0,10 kW |
| Curent nominal maxim | Y: 0,19 A |
| Factor de putere | 0,72 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M16x1.5 |

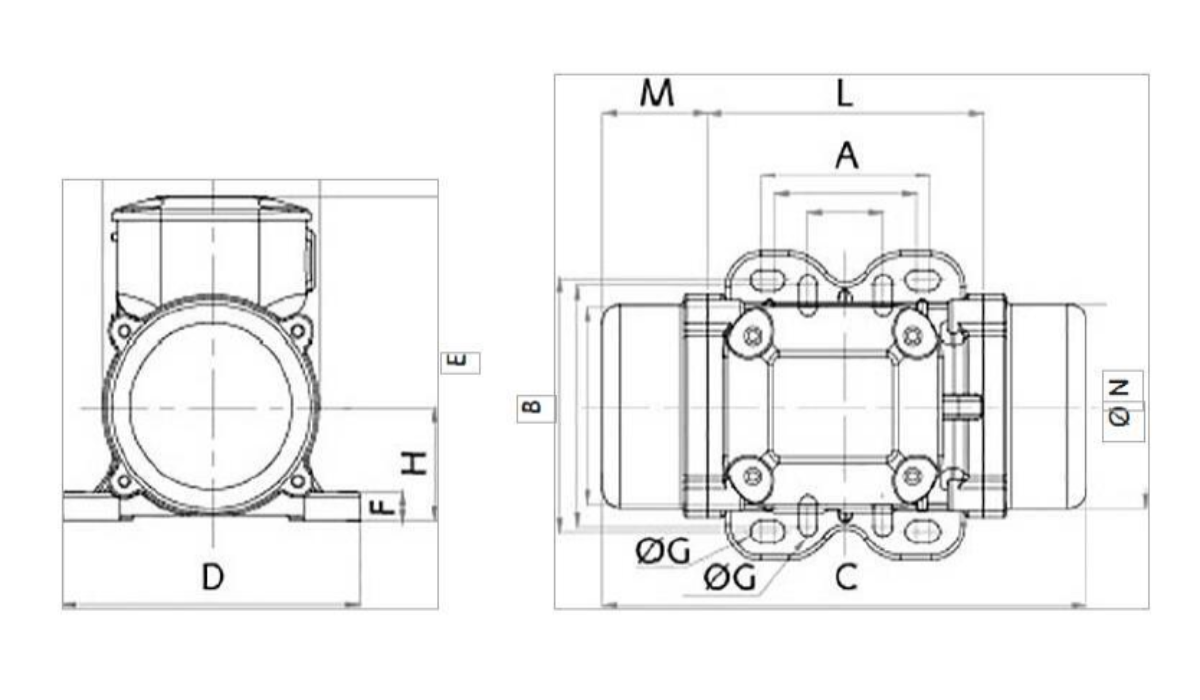

Dimensiuni gabarit și montaj ( Gabarit 10 ) |
|
| A – Interaxă găuri lungime | 62-74 mm |
| B – Interaxă găuri lățime | 106 mm |
| C – Lungime totală motor | 225 mm |
| D – Lățime talpă | 130 mm |
| E – Înălțime totală | 131 mm |
| F – Grosime talpă | 11 mm |
| G – Diametru găuri fixare | Ø 9 mm – 4 găuri |
| H – Înălțime ax | 47 mm |
| I – Lățime corp interior | 94 mm |
| L – Lățime cutie borne | 121 mm |
| M – Lungime capac mase | 52 mm |
| N – Diametru capace | 88 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 23 Nm (M8) |
| Șurub fixare | M8 |
| Șaibă | 8,4 X 16 |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 100/3T aLL – 220/380V – 3000 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului de Motor vibrator trifazat 100/3T aLL
- Vibrație de Înaltă Precizie: Forța sa de 1 kN este ideală pentru a induce o mișcare vibrantă fină, fără a afecta structurile delicate, fiind perfect pentru sortarea materialelor casante sau dozarea pulberilor fine.
- Design Compact și Eficient: Greutatea redusă de doar 4.7 kg și puterea absorbită de 0.1 kW permit o instalare ușoară pe utilaje mici și un cost de operare extrem de redus.
- Fiabilitate în Medii Controlate: Protecția IP66 asigură o funcționare sigură în medii unde igiena și protecția la umiditate sunt critice, precum în industria alimentară sau chimică.
- Ideal pentru Testare și Cercetare: Frecvența sa constantă și forța controlabilă îl fac un instrument excelent pentru utilizarea pe mese vibrante în laboratoare, pentru testarea durabilității componentelor electronice sau a ansamblurilor mici.
Aplicații Specifice Recomandate
Acest model motor vibrator trifazat 100/3T aLL de este deosebit de eficient în:
- Acționarea sitelor de cernere pentru condimente, aditivi alimentari, pulberi farmaceutice sau pigmenți.
- Echiparea alimentatoarelor și a jgheaburilor de dozare de mici dimensiuni în liniile de ambalare.
- Asigurarea curgerii materialelor din pâlnii și buncăre mici, unde o forță prea mare ar duce la compactare.
- Mese vibrante de laborator pentru așezarea pulberilor în eprubete sau pentru testarea circuitelor imprimate.
Ghid de Alegere Corectă
Modelul de motor vibrator trifazat 100/3T aLL este soluția perfectă atunci când aveți nevoie de o vibrație fină și nu de forță brută. Este esențial să alegeți acest model pentru echipamente ușoare, unde o forță mai mare ar fi distructivă.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator pentru aplicații de precizie.
