Motor vibrator trifazat 60/3T aLL
Cod: 603TUn motor vibrator trifazat 60/3T aLL este soluția de ultra-precizie destinată proceselor care necesită o vibrație subtilă, controlată și de înaltă frecvență (3000 rpm). Generând o forță centrifugă de 0.7 kN (aproximativ 71 kgf), acest motovibrator ultra-compact este proiectat special pentru aplicații de finețe maximă, unde o forță mai mare ar fi dăunătoare, cum ar fi manipularea pulberilor foarte fine sau testarea componentelor electronice sensibile.
Construit pentru a oferi fiabilitate industrială în cel mai mic format, modelul de motor vibrator trifazat 60/3T aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită consumului extrem de redus de energie și a greutății minime, este alegerea ideală pentru integrarea în echipamente de laborator, linii de producție farmaceutice și mașini automatizate compacte.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 60/3T aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 60/3T (2 poli, 3000 RPM la 50Hz) |
| Cod produs | 603T |
| Marca | aLL industriaL |
| Forță centrifugă | 0,7 kN (~71 kgf) |
| Moment de lucru | 0,71 kg.cm |
| Dezechilibru | 0,35 kg.cm |
| Greutate proprie unitară | 4,6 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6202 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 0,08 kW |
| Curent nominal maxim | Y: 0,16 A |
| Factor de putere | 0,70 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M16x1.5 |

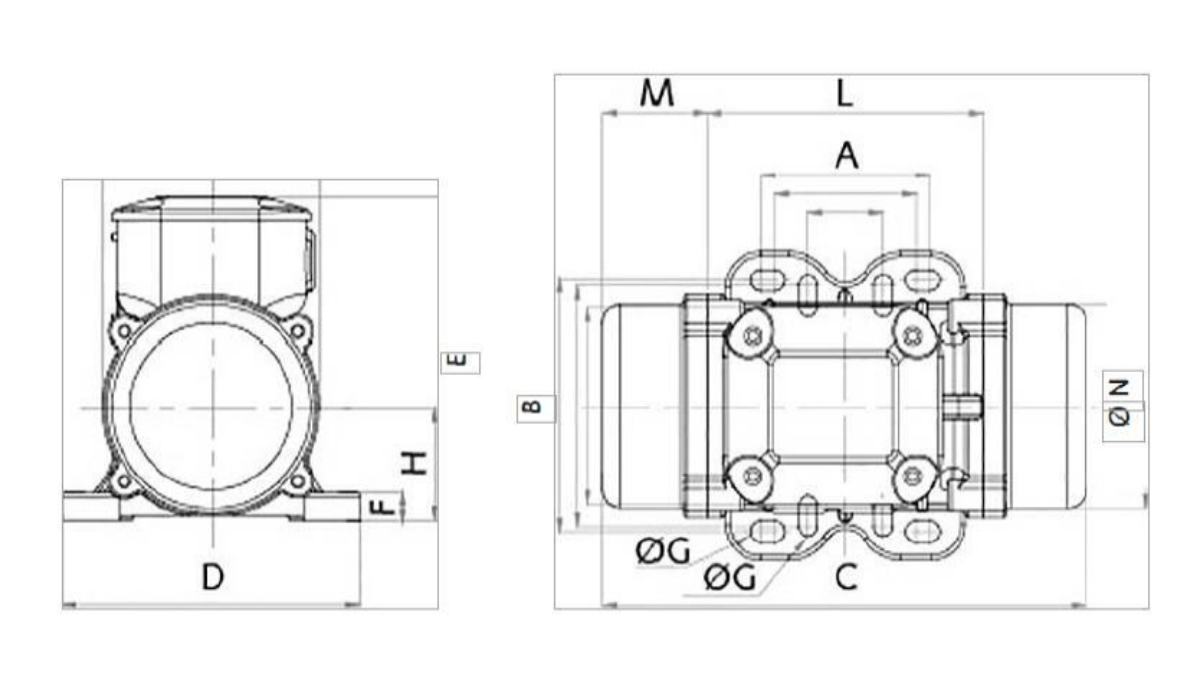

Dimensiuni gabarit și montaj ( Gabarit 10 ) |
|
| A – Interaxă găuri lungime | 62-74 mm |
| B – Interaxă găuri lățime | 106 mm |
| C – Lungime totală motor | 215 mm |
| D – Lățime talpă | 130 mm |
| E – Înălțime totală | 131 mm |
| F – Grosime talpă | 11 mm |
| G – Diametru găuri fixare | Ø 9 mm – 4 găuri |
| H – Înălțime ax | 47 mm |
| I – Lățime corp interior | 94 mm |
| L – Lățime cutie borne | 121 mm |
| M – Lungime capac mase | 47 mm |
| N – Diametru capace | 88 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 23 Nm (M8) |
| Șurub fixare | M8 |
| Șaibă | 8,4 X 16 |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 60/3T aLL – 220/380V – 3000 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului 60/3T aLL
- Vibrație de Mare Finețe: Forța sa delicată este perfectă pentru a activa pulberi care altfel s-ar compacta, pentru a alinia componente miniaturale sau pentru a sorta materiale extrem de fragile.
- Design Ultra-Compact și Ușor: Cu o greutate de doar 4.6 kg, poate fi montat pe cele mai ușoare structuri, fără a necesita ranforsări, fiind ideal pentru utilaje de mici dimensiuni.
- Eficiență Energetică Maximă: Cu o putere absorbită de doar 80W, este cel mai economic motor din gamă pentru operare continuă, cu un impact neglijabil asupra costurilor energetice.
- Fiabilitate Industrială: Deși compact, este construit la aceleași standarde de anduranță (S1, IP66, Clasa F) ca și frații săi mai mari, garantând o funcționare sigură pe termen lung.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 60/3T aLL este deosebit de eficient în:
- Alimentatoare vibrante pentru componente electronice sau piese de ceasornicărie.
- Micro-dozatoare pentru pigmenți, aditivi sau substanțe active în industria farmaceutică.
- Asigurarea curgerii în pâlnii de laborator sau în echipamente de testare a pulberilor.
- Mese vibrante miniaturale pentru eliminarea bulelor de aer din mostre de rășină sau pentru testarea circuitelor integrate.
Ghid de Alegere Corectă
Alegeți modelul 60/3T aLL exclusiv pentru aplicații care necesită cea mai mică forță de vibrare posibilă. Este soluția perfectă atunci când precizia și delicatețea sunt mult mai importante decât puterea brută, fiind ideal pentru echipamente de laborator și procese de micro-producție.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator pentru aplicații de înaltă finețe.
