Corp Reductor Axial Modular CHC 30, Raport 1:21.7 PAM 90 H30 mm
Descriere Generală: Creați Reductorul Perfect. O singură bază, zeci de configurații.
Corpul de reductor axial CHC 30 este piesa centrală a unui sistem de acționare complet modular. Acesta nu este un simplu reductor, ci o bază versatilă pe care o puteți configura exact cum aveți nevoie, adăugând componente pentru intrare, montaj și ieșire.
Proiectat pentru performanță, acest reductor cu angrenaje elicoidale asigură o funcționare silențioasă, un randament ridicat și o durată de viață extinsă. Designul său coaxial (in-line) îl face compact și ușor de integrat în orice design de utilaj.
Flexibilitatea sa totală îl face soluția ideală pentru proiecte personalizate, permițându-vă să alegeți flanșa de intrare pentru motorul dorit, metoda de prindere (pe tălpi) și flanșa de ieșire pentru cuplarea directă pe utilaj.
Caracteristici și Avantaje Principale
- Sistem 100% Modular: Personalizați-vă reductorul de la zero. Toate accesoriile – flanșe de intrare, tălpi și flanșe de ieșire – se comandă separat.
- Intrare Motor Adaptabilă: Compatibil cu motoare electrice de mărimea 80 sau 90 (prindere B5 sau B14) prin adăugarea flanșei de intrare corespunzătoare.
- Montaj Dual: Poate fi fixat pe un batiu folosind setul de tălpi opțional sau montat direct pe carcasa unui utilaj folosind una dintre cele trei dimensiuni de flanșe de ieșire opționale.
- Raport de Reducere Precis: Oferă o demultiplicare fixă de 1:21.7, ideală pentru aplicații ce necesită cuplu mare la turații joase.
- Performanță de Top: Angrenajele elicoidale de înaltă precizie garantează o funcționare silențioasă și eficientă.
Ghid Complet de Configurare:
Pentru a asambla reductorul dorit, adăugați în coș componentele necesare, pas cu pas:
1. Pasul 1: Alegeți Corpul Reductorului (Acest Produs)
- Adăugați în coș această componentă de bază, model CHC 30.
2. Pasul 2: Alegeți Flanșa de Intrare (Obligatoriu) Selectați flanșa de intrare potrivită pentru motorul dumneavoastră:
- Pentru un motor cu prindere B5 (flanșă mare), alegeți: Flanșa de intrare 90 B5
- Pentru un motor cu prindere B14 (flanșă mică), alegeți: Flanșa de intrare 90 B14
3. Pasul 3: Alegeți Metoda de Montaj (Opțional) (Notă: De obicei, se alege o singură metodă de montaj – fie tălpi, fie flanșă de ieșire).
- Opțiunea A – Montaj pe Batiu: Dacă veți fixa reductorul pe o suprafață plană, adăugați în coș Setul de Tălpi CHC 30,
- Opțiunea B – Montaj pe Utilaj: Dacă veți prinde reductorul direct de un utilaj, adăugați în coș una dintre Flanșele de Ieșire:
- Tip 1 (Diametru 160 mm)
- Tip 2 (Diametru 200 mm)
- Tip 3 (Diametru 250 mm)

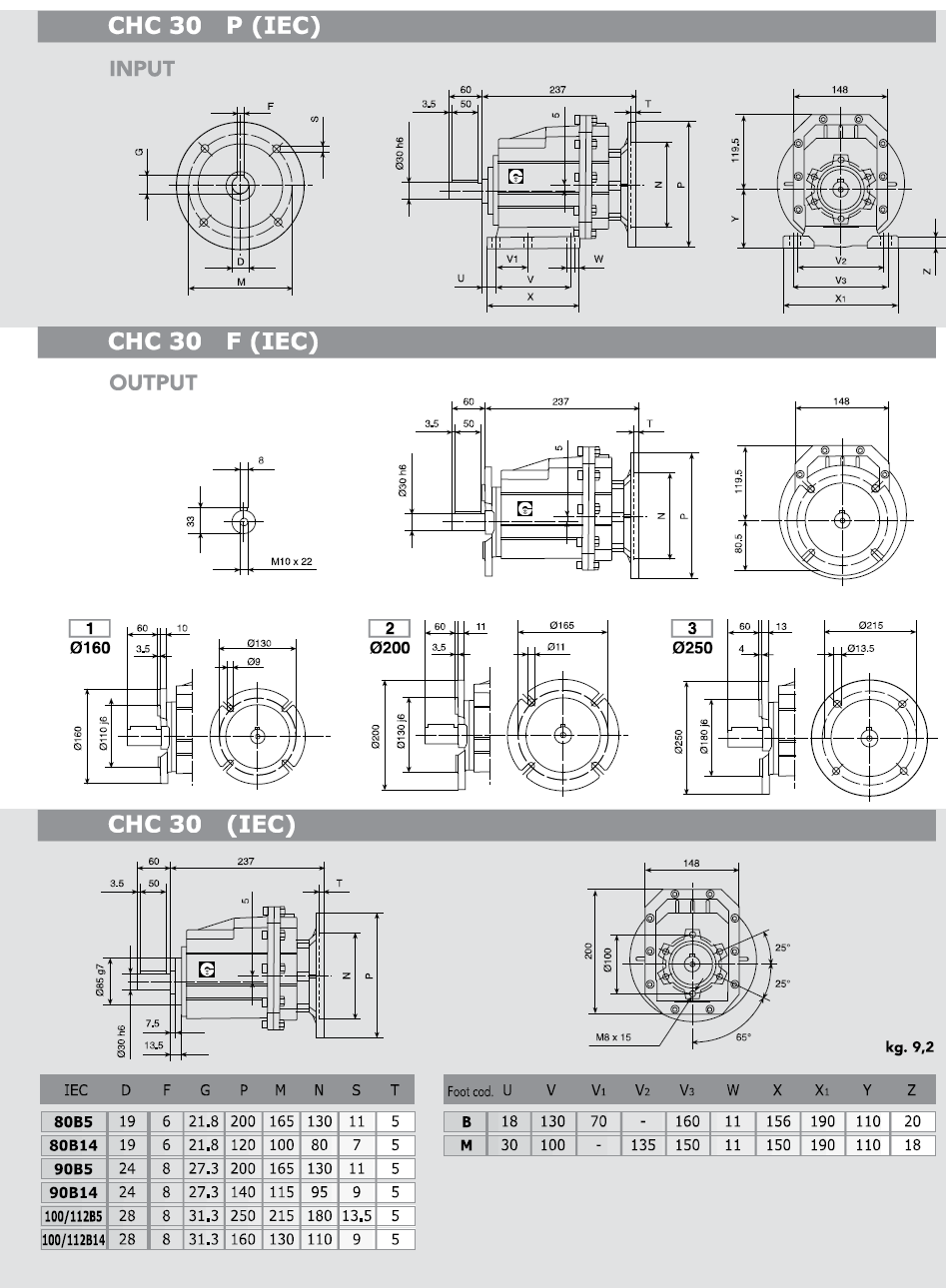

Specificații Tehnice (Corp Reductor)
- Model: CHC 30;
- Tip Reductor: Axial (coaxial), complet modular;
- Raport de Reducere (i): 21.7 : 1;
- Intrare: Necesită flanșă modulară (se comandă separat);
- Montaj: Pe carcasă sau cu accesorii opționale (tălpi/flanșă ieșire);
- Ieșire: Ax plin, diametru 30 mm;
- Greutate: 9.2 kg
