Reductor melcat 150 i=15 160B5 H50

Cod
aLL150 15 160B5
Marcă
SATI

Reductor melcat 150 i=15 160B5 H50 de calitate superioara, la preturi competitive, disponibile in stoc sau la comanda!

Alegeți variantaToate cele 32 de variante

În paranteză: câte variante au valoarea. „Altă combinație”: nu există cu celelalte alegeri; se deschide varianta cea mai apropiată.

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Specificații tehnice

Raport15
Diametru ax motor42 mm
Diametru flanșă350 mm
Diametru ax ieșire50 mm
Gabarit motor160
Tip flanșăB5 Flansa mare
Unitate de măsurăbuc

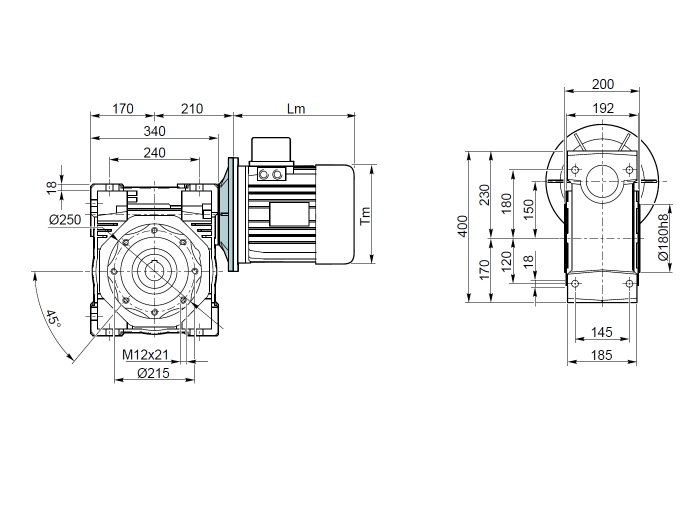

Cote

Dimensiunile din vizualizarea 3D, în milimetri, fiecare cu sursa ei.

DimensiuneValoareSursa
Înălțime totalăCatalog reductoare SATI, p. 72400Catalog reductoare SATI, p. 72
Înălțimea axului de ieșireCatalog reductoare SATI, p. 72170Catalog reductoare SATI, p. 72
LungimeCatalog reductoare SATI, p. 72340Catalog reductoare SATI, p. 72
LățimeCatalog reductoare SATI, p. 72185Catalog reductoare SATI, p. 72
Distanța între axeCatalog reductoare SATI, p. 72150Catalog reductoare SATI, p. 72
Ax de ieșire tubular, canal de panăCatalog reductoare SATI, p. 72Ø50 H8, 14 × 53,8Catalog reductoare SATI, p. 72
Lungimea axului tubularCatalog reductoare SATI, p. 72200Catalog reductoare SATI, p. 72
Centraj de ieșire și găuriCatalog reductoare SATI, p. 72Ø180 h8, 8 × M12×21 / Ø215Catalog reductoare SATI, p. 72
Flanșă de intrare 160 B5: diametru exterior (P)Catalog reductoare SATI, p. 26Ø350Catalog reductoare SATI, p. 26
Flanșă de intrare: diametru de divizare găuri (M)Catalog reductoare SATI, p. 26Ø300Catalog reductoare SATI, p. 26
Flanșă de intrare: diametru centraj (N)Catalog reductoare SATI, p. 26Ø250Catalog reductoare SATI, p. 26
Axul de ieșire la flanșa de intrareCatalog reductoare SATI, p. 72210Catalog reductoare SATI, p. 72
Găuri tălpi și entraxeCatalog reductoare SATI, p. 724 × Ø18, 240 × 145Catalog reductoare SATI, p. 72

Variante: Reductoare melcate 150

CodDenumireDiametru ax ieșireDiametru ax motorDiametru flanșăGabarit motorRaportPreț fără TVADisponibilitate
NMRW150 10 160B5Reductor melcat NMRW 150 i=10 160B5 H50NMRW150 10 160B548 mm42 mm350 mm16010La cerere
NMRW150 100 112B5Reductor melcat NMRW 150 i=100 112B5 H50NMRW150 100 112B548 mm28 mm250 mm112100La cerere
NMRW150 15 160B5Reductor melcat NMRW 150 i=15 160B5 H50NMRW150 15 160B548 mm42 mm350 mm16015La cerere
NMRW150 20 132B5Reductor melcat NMRW 150 i=20 132B5 H50NMRW150 20 132B548 mm38 mm300 mm13220La cerere
NMRW150 20 160B5Reductor melcat NMRW 150 i=20 160B5 H50NMRW150 20 160B548 mm42 mm350 mm16020La cerere
NMRW150 25 132B5Reductor melcat NMRW 150 i=25 132B5 H50NMRW150 25 132B548 mm38 mm300 mm13225La cerere
NMRW150 25 160B5Reductor melcat NMRW 150 i=25 160B5 H50NMRW150 25 160B548 mm42 mm350 mm16025La cerere
NMRW150 30 132B5Reductor melcat NMRW 150 i=30 132B5 H50NMRW150 30 132B548 mm38 mm300 mm13230La cerere
NMRW150 40 112B5Reductor melcat NMRW 150 i=40 112B5 H50NMRW150 40 112B548 mm28 mm250 mm11240La cerere
NMRW150 40 132B5Reductor melcat NMRW 150 i=40 132B5 H50NMRW150 40 132B548 mm38 mm300 mm13240La cerere
NMRW150 50 112B5Reductor melcat NMRW 150 i=50 112B5 H50 cu flansa mareNMRW150 50 112B548 mm28 mm250 mm11250La cerere
NMRW150 50 132B5Reductor melcat NMRW 150 i=50 132B5 H50NMRW150 50 132B548 mm38 mm300 mm13250La cerere
NMRW150 60 112B5Reductor melcat NMRW 150 i=60 112B5 H50NMRW150 60 112B548 mm28 mm250 mm11260La cerere
NMRW150 60 132B5Reductor melcat NMRW 150 i=60 132B5 H50NMRW150 60 132B548 mm38 mm300 mm13260La cerere
NMRW150 7.5 160B5Reductor melcat NMRW 150 i=7.5 160B5 H50 cu flansa mareNMRW150 7.5 160B548 mm42 mm350 mm1607,5La cerere
NMRW150 80 112B5Reductor melcat NMRW 150 i=80 112B5 H50NMRW150 80 112B548 mm28 mm250 mm11280La cerere
aLL150 10 160B5Reductor melcat 150 i=10 160B5 H50aLL150 10 160B550 mm42 mm350 mm16010La cerere
aLL150 100 112B5Reductor melcat 150 i=100 112B5 H50aLL150 100 112B550 mm28 mm250 mm112100La cerere
aLL150 15 160B5Reductor melcat 150 i=15 160B5 H50Produsul afișataLL150 15 160B550 mm42 mm350 mm16015La cerere
aLL150 20 132B5Reductor melcat 150 i=20 132B5 H50aLL150 20 132B550 mm38 mm300 mm13220La cerere
aLL150 20 160B5Reductor melcat 150 i=20 160B5 H50aLL150 20 160B550 mm42 mm350 mm16020La cerere
aLL150 25 132B5Reductor melcat 150 i=25 132B5 H50aLL150 25 132B550 mm38 mm300 mm13225La cerere
aLL150 25 160B5Reductor melcat 150 i=25 160B5 H50aLL150 25 160B550 mm42 mm350 mm16025La cerere
aLL150 30 132B5Reductor melcat 150 i=30 132B5 H50aLL150 30 132B550 mm38 mm300 mm13230La cerere
aLL150 40 112B5Reductor melcat 150 i=40 112B5 H50aLL150 40 112B550 mm28 mm250 mm11240La cerere
aLL150 40 132B5Reductor melcat 150 i=40 132B5 H50aLL150 40 132B550 mm38 mm300 mm13240La cerere
aLL150 50 112B5Reductor melcat 150 i=50 112B5 H50aLL150 50 112B550 mm28 mm250 mm11250La cerere
aLL150 50 132B5Reductor melcat 150 i=50 132B5 H50aLL150 50 132B550 mm38 mm300 mm13250La cerere
VP15060P11Reductor melcat 150 i=60 112B5 H50VP15060P1150 mm28 mm250 mm11260La cerere
aLL150 60 132B5Reductor melcat 150 i=60 132B5 H50aLL150 60 132B550 mm38 mm300 mm13260La cerere
aLL150 7.5 160B5Reductor melcat 150 i=7.5 160B5 H50aLL150 7.5 160B550 mm42 mm350 mm1607,5La cerere
aLL150 80 112B5Reductor melcat 150 i=80 112B5 H50aLL150 80 112B550 mm28 mm250 mm11280La cerere

Reductor melcat 150 i=15 160B5 H50

Caracteristici Reductor melcat 150 i=15 160B5 H50:

  • Gabarit: 160
  • Raport: i=15
  • Diametru ax motor: 42mm
  • Diametru flansa: 350mm
  • Tip flansa: B5-Flansa mare
  • Diametru ax iesire: H50mm

Reductorul melcat 150 i=15 160B5 H50 este un echipament de transmisie a puterii ce este utilizat in procesul de reduceri ale vitezei de rotatie. Are un raport de transmisie de 15, ceea ce inseamna ca pentru fiecare rotatie de intrare, iesirea va realiza 1/15 rotatii. Acest reductor este de tip melcat, ceea ce inseamna ca miscarea este transmisa printr-un angrenaj in forma de melc, care apoi transmite aceasta miscare catre alta rotatie.

Gabaritul acestui reductor este de dimensiuni mari, avand flansa mare si un diametru al axului de motor de 42 mm. Flansa mare este de tip B5, ceea ce inseamna ca este pozitionat pe un soclu si are o forma rotunda, mare. De asemenea, diametrul flansei este de 350 mm, facand acest reductor potrivit pentru aplicatii industriale.

Diametrul axului de iesire al acestui reductor este de 48 mm, iar gabaritul lui este H50. Aceste dimensiuni ii confera suficienta putere si capacitate pentru a fi utilizat in diverse aplicatii industriale precum masini de prelucrare a metalelor, masini de stivuit, transportoare sau alte activitati care se bazeaza pe reducerea vitezei de rotatie.

In concluzie, reductorul melcat 150 i=15 160B5 H50 este un echipament puternic si robust, cu un raport de transmisie mare, potrivit pentru aplicatii industriale care necesita reduceri ale vitezei de rotatie. Fiind dotat cu dimensiuni mari, acesta poate fi utilizat cu succes in procese care necesita o transmisie de putere de siguranta si eficienta.
