Reductor melcat NMRW 40 i=100 56B5 H18

Cod: NMRW40 100 56B5

Reductor melcat NMRW 40 i=100 56B5 H18 de calitate superioara, la preturi competitive, disponibile in stoc sau la comanda!

Preț la cerere

Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.

Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă

Sau sunați: 0746 556 600

Documente tehnice

Fișă tehnică SATI (VP/VI)

Specificații tehnice

Raport	100
Diametru ax motor	9 mm
Diametru flanșă	120 mm
Diametru ax ieșire standard	18 mm
Gabarit motor	56
Tip flanșă	B5 Flansa mare
Unitate de măsură	buc

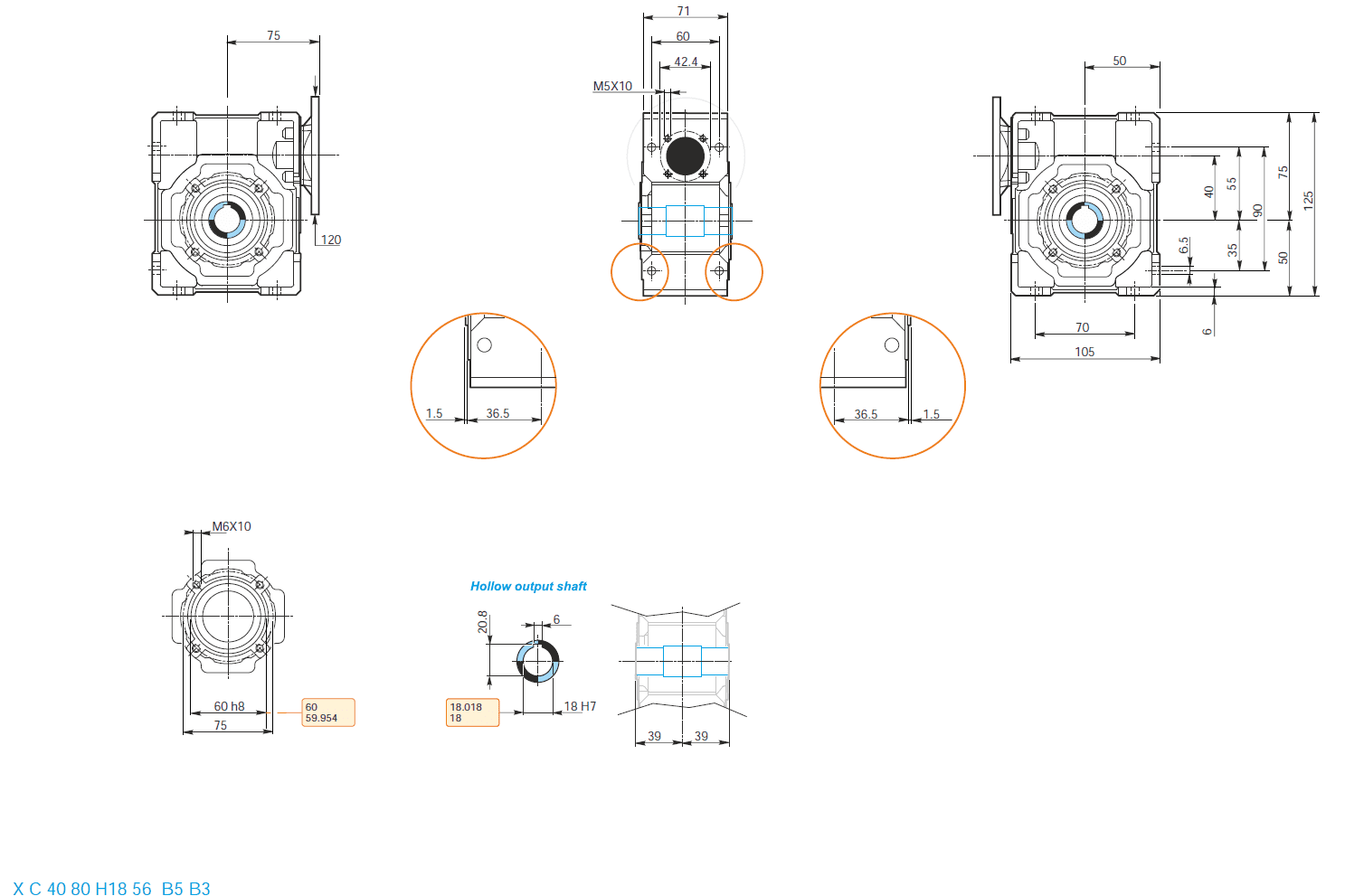

Cote

Dimensiunile din vizualizarea 3D, în milimetri, fiecare cu sursa ei.

Dimensiune	Valoare	Sursa
Înălțime totalăCatalog reductoare SATI, p. 65	121,5	Catalog reductoare SATI, p. 65
Înălțimea axului de ieșireCatalog reductoare SATI, p. 65	50	Catalog reductoare SATI, p. 65
LungimeCatalog reductoare SATI, p. 65	101	Catalog reductoare SATI, p. 65
LățimeCatalog reductoare SATI, p. 65	71	Catalog reductoare SATI, p. 65
Distanța între axeCatalog reductoare SATI, p. 65	40	Catalog reductoare SATI, p. 65
Ax de ieșire tubular, canal de panăCatalog reductoare SATI, p. 65	Ø18 H8, 6 × 20,8	Catalog reductoare SATI, p. 65
Lungimea axului tubularCatalog reductoare SATI, p. 65	78	Catalog reductoare SATI, p. 65
Centraj de ieșire și găuriCatalog reductoare SATI, p. 65	Ø60 h8, 4 × M6×8 / Ø75	Catalog reductoare SATI, p. 65
Flanșă de intrare 56 B5: diametru exterior (P)Catalog reductoare SATI, p. 26	Ø120	Catalog reductoare SATI, p. 26
Flanșă de intrare: diametru de divizare găuri (M)Catalog reductoare SATI, p. 26	Ø100	Catalog reductoare SATI, p. 26
Flanșă de intrare: diametru centraj (N)Catalog reductoare SATI, p. 26	Ø80	Catalog reductoare SATI, p. 26
Axul de ieșire la flanșa de intrareCatalog reductoare SATI, p. 65	70	Catalog reductoare SATI, p. 65
Găuri tălpi și entraxeCatalog reductoare SATI, p. 65	4 × Ø6,5, 70 × 60	Catalog reductoare SATI, p. 65

Variante: Reductoare melcate 40

Cod	Denumire	Diametru ax motor	Diametru flanșă	Gabarit motor	Raport	Tip flanșă	Preț fără TVA
NMRW40 10 63B14	Reductor melcat NMRW 40 i=10 63B14 H18NMRW40 10 63B14	11 mm	90 mm	63	10	B14 Flansa mica	La cerere
NMRW40 10 63B5	Reductor melcat NMRW 40 i=10 63B5 H18NMRW40 10 63B5	11 mm	140 mm	63	10	B5 Flansa mare	La cerere
NMRW40 10 71B14	Reductor melcat NMRW 40 i=10 71B14 H18NMRW40 10 71B14	14 mm	105 mm	71	10	B14 Flansa mica	La cerere
NMRW40 10 71B5	Reductor melcat NMRW 40 i=10 71B5 H18NMRW40 10 71B5	14 mm	160 mm	71	10	B5 Flansa mare	La cerere
NMRW40 100 56B5	Reductor melcat NMRW 40 i=100 56B5 H18Produsul afișatNMRW40 100 56B5	9 mm	120 mm	56	100	B5 Flansa mare	La cerere
NMRW40 100 63B14	Reductor melcat NMRW 40 i=100 63B14 H18NMRW40 100 63B14	11 mm	90 mm	63	100	B14 Flansa mica	La cerere
NMRW40 100 63B5	Reductor melcat NMRW 40 i=100 63B5 H18NMRW40 100 63B5	11 mm	140 mm	63	100	B5 Flansa mare	La cerere
NMRW40 100 71B14	Reductor melcat NMRW 40 i=100 71B14 H18NMRW40 100 71B14	14 mm	105 mm	71	100	B14 Flansa mica	La cerere
NMRW40 100 71B5	Reductor melcat NMRW 40 i=100 71B5 H18NMRW40 100 71B5	14 mm	160 mm	71	100	B5 Flansa mare	La cerere
NMRW40 15 63B14	Reductor melcat NMRW 40 i=15 63B14 H18NMRW40 15 63B14	11 mm	90 mm	63	15	B14 Flansa mica	La cerere
NMRW40 15 63B5	Reductor melcat NMRW 40 i=15 63B5 H18NMRW40 15 63B5	11 mm	140 mm	63	15	B5 Flansa mare	La cerere
NMRW40 15 71B14	Reductor melcat NMRW 40 i=15 71B14 H18NMRW40 15 71B14	14 mm	105 mm	71	15	B14 Flansa mica	La cerere
NMRW40 15 71B5	Reductor melcat NMRW 40 i=15 71B5 H18NMRW40 15 71B5	14 mm	160 mm	71	15	B5 Flansa mare	La cerere
NMRW40 20 63B14	Reductor melcat NMRW 40 i=20 63B14 H18NMRW40 20 63B14	11 mm	90 mm	63	20	B14 Flansa mica	La cerere
NMRW40 20 63B5	Reductor melcat NMRW 40 i=20 63B5 H18NMRW40 20 63B5	11 mm	140 mm	63	20	B5 Flansa mare	La cerere
NMRW40 20 71B14	Reductor melcat NMRW 40 i=20 71B14 H18NMRW40 20 71B14	14 mm	105 mm	71	20	B14 Flansa mica	La cerere
NMRW40 20 71B5	Reductor melcat NMRW 40 i=20 71B5 H18NMRW40 20 71B5	14 mm	160 mm	71	20	B5 Flansa mare	La cerere
NMRW40 25 63B14	Reductor melcat NMRW 40 i=25 63B14 H18NMRW40 25 63B14	11 mm	90 mm	63	25	B14 Flansa mica	La cerere
NMRW40 25 63B5	Reductor melcat NMRW 40 i=25 63B5 H18NMRW40 25 63B5	11 mm	140 mm	63	25	B5 Flansa mare	La cerere
NMRW40 25 71B14	Reductor melcat NMRW 40 i=25 71B14 H18NMRW40 25 71B14	14 mm	105 mm	71	25	B14 Flansa mica	La cerere
NMRW40 25 71B5	Reductor melcat NMRW 40 i=25 71B5 H18NMRW40 25 71B5	14 mm	160 mm	71	25	B5 Flansa mare	La cerere
NMRW40 30 63B14	Reductor melcat NMRW 40 i=30 63B14 H18NMRW40 30 63B14	11 mm	90 mm	63	30	B14 Flansa mica	La cerere
NMRW40 30 63B5	Reductor melcat NMRW 40 i=30 63B5 H18NMRW40 30 63B5	11 mm	140 mm	63	30	B5 Flansa mare	La cerere
NMRW40 30 71B14	Reductor melcat NMRW 40 i=30 71B14 H18NMRW40 30 71B14	14 mm	105 mm	71	30	B14 Flansa mica	La cerere
NMRW40 30 71B5	Reductor melcat NMRW 40 i=30 71B5 H18NMRW40 30 71B5	14 mm	160 mm	71	30	B5 Flansa mare	La cerere
NMRW40 40 63B14	Reductor melcat NMRW 40 i=40 63B14 H18NMRW40 40 63B14	11 mm	90 mm	63	40	B14 Flansa mica	La cerere
NMRW40 40 63B5	Reductor melcat NMRW 40 i=40 63B5 H18NMRW40 40 63B5	11 mm	140 mm	63	40	B5 Flansa mare	La cerere
NMRW40 40 71B14	Reductor melcat NMRW 40 i=40 71B14 H18NMRW40 40 71B14	14 mm	105 mm	71	40	B14 Flansa mica	La cerere
NMRW40 40 71B5	Reductor melcat NMRW 40 i=40 71B5 H18NMRW40 40 71B5	14 mm	160 mm	71	40	B5 Flansa mare	La cerere
NMRW40 5 71B14	Reductor melcat NMRW 40 i=5 71B14 H18NMRW40 5 71B14	14 mm	105 mm	71	5	B14 Flansa mica	La cerere
NMRW40 50 56B5	Reductor melcat NMRW 40 i=50 56B5 H18NMRW40 50 56B5	9 mm	120 mm	56	50	B5 Flansa mare	La cerere
NMRW40 50 63B14	Reductor melcat NMRW 40 i=50 63B14 H18NMRW40 50 63B14	11 mm	90 mm	63	50	B14 Flansa mica	La cerere
NMRW40 50 63B5	Reductor melcat NMRW 40 i=50 63B5 H18NMRW40 50 63B5	11 mm	140 mm	63	50	B5 Flansa mare	La cerere
NMRW40 50 71B14	Reductor melcat NMRW 40 i=50 71B14 H18NMRW40 50 71B14	14 mm	105 mm	71	50	B14 Flansa mica	La cerere
NMRW40 50 71B5	Reductor melcat NMRW 40 i=50 71B5 H18NMRW40 50 71B5	14 mm	160 mm	71	50	B5 Flansa mare	La cerere
NMRW40 60 56B5	Reductor melcat NMRW 40 i=60 56B5 H18NMRW40 60 56B5	9 mm	120 mm	56	60	B5 Flansa mare	La cerere
NMRW40 60 63B14	Reductor melcat NMRW 40 i=60 63B14 H18NMRW40 60 63B14	11 mm	90 mm	63	60	B14 Flansa mica	La cerere
NMRW40 60 63B5	Reductor melcat NMRW 40 i=60 63B5 H18NMRW40 60 63B5	11 mm	140 mm	63	60	B5 Flansa mare	La cerere
NMRW40 60 71B14	Reductor melcat NMRW 40 i=60 71B14 H18NMRW40 60 71B14	14 mm	105 mm	71	60	B14 Flansa mica	La cerere
NMRW40 60 71B5	Reductor melcat NMRW 40 i=60 71B5 H18NMRW40 60 71B5	14 mm	160 mm	71	60	B5 Flansa mare	La cerere
NMRW40 7.5 63B14	Reductor melcat NMRW 40 i=7.5 63B14 H18 cu flansa micaNMRW40 7.5 63B14	11 mm	90 mm	63	7,5	B14 Flansa mica	La cerere
NMRW40 7.5 63B5	Reductor melcat NMRW 40 i=7.5 63B5 H18NMRW40 7.5 63B5	11 mm	140 mm	63	7,5	B5 Flansa mare	La cerere
NMRW40 7.5 71B14	Reductor melcat NMRW 40 i=7.5 71B14 H18NMRW40 7.5 71B14	14 mm	105 mm	71	7,5	B14 Flansa mica	La cerere
NMRW40 7.5 71B5	Reductor melcat NMRW 40 i=7.5 71B5 H18NMRW40 7.5 71B5	14 mm	160 mm	71	7,5	B5 Flansa mare	La cerere
NMRW40 80 56B5	Reductor melcat NMRW 40 i=80 56B5 H18NMRW40 80 56B5	9 mm	120 mm	56	80	B5 Flansa mare	La cerere
NMRW40 80 63B14	Reductor melcat NMRW 40 i=80 63B14 H18NMRW40 80 63B14	11 mm	90 mm	63	80	B14 Flansa mica	La cerere
NMRW40 80 63B5	Reductor melcat NMRW 40 i=80 63B5 H18NMRW40 80 63B5	11 mm	140 mm	63	80	B5 Flansa mare	La cerere
NMRW40 80 71B14	Reductor melcat NMRW 40 i=80 71B14 H18NMRW40 80 71B14	14 mm	105 mm	71	80	B14 Flansa mica	La cerere
NMRW40 80 71B5	Reductor melcat NMRW 40 i=80 71B5 H18NMRW40 80 71B5	14 mm	160 mm	71	80	B5 Flansa mare	La cerere
VP40 10 63B14	Reductor melcat 40 i=10 63B14 H18VP40 10 63B14	11 mm	90 mm	63	10	B14 Flansa mica	La cerere
VP40 10 63B5	Reductor melcat 40 i=10 63B5 H18VP40 10 63B5	11 mm	140 mm	63	10	B5 Flansa mare	La cerere
VP40 10 71B14	Reductor melcat 40 i=10 71B14 H18VP40 10 71B14	14 mm	105 mm	71	10	B14 Flansa mica	La cerere
VP40 10 71B5	Reductor melcat 40 i=10 71B5 H18VP40 10 71B5	14 mm	160 mm	71	10	B5 Flansa mare	La cerere
VP40 100 56B5	Reductor melcat 40 i=100 56B5 H18VP40 100 56B5	9 mm	120 mm	56	100	B5 Flansa mare	La cerere
VP40 100 63B14	Reductor melcat 40 i=100 63B14 H18VP40 100 63B14	11 mm	90 mm	63	100	B14 Flansa mica	La cerere
VP40 100 63B5	Reductor melcat 40 i=100 63B5 H18VP40 100 63B5	11 mm	140 mm	63	100	B5 Flansa mare	La cerere
VP40 100 71B14	Reductor melcat 40 i=100 71B14 H18VP40 100 71B14	14 mm	105 mm	71	100	B14 Flansa mica	La cerere
VP40 100 71B5	Reductor melcat 40 i=100 71B5 H18VP40 100 71B5	14 mm	160 mm	71	100	B5 Flansa mare	La cerere
VP40 15 63B14	Reductor melcat 40 i=15 63B14 H18VP40 15 63B14	11 mm	90 mm	63	15	B14 Flansa mica	La cerere
VP40 15 63B5	Reductor melcat 40 i=15 63B5 H18VP40 15 63B5	11 mm	140 mm	63	15	B5 Flansa mare	La cerere
VP40 15 71B14	Reductor melcat 40 i=15 71B14 H18VP40 15 71B14	14 mm	105 mm	71	15	B14 Flansa mica	La cerere
VP40 15 71B5	Reductor melcat 40 i=15 71B5 H18VP40 15 71B5	14 mm	160 mm	71	15	B5 Flansa mare	La cerere
VP40 20 63B14	Reductor melcat 40 i=20 63B14 H18VP40 20 63B14	11 mm	90 mm	63	20	B14 Flansa mica	La cerere
VP40 20 63B5	Reductor melcat 40 i=20 63B5 H18VP40 20 63B5	11 mm	140 mm	63	20	B5 Flansa mare	La cerere
VP40 20 71B14	Reductor melcat 40 i=20 71B14 H18VP40 20 71B14	14 mm	105 mm	71	20	B14 Flansa mica	La cerere
VP40 20 71B5	Reductor melcat 40 i=20 71B5 H18VP40 20 71B5	14 mm	160 mm	71	20	B5 Flansa mare	La cerere
VP40 25 63B14	Reductor melcat 40 i=25 63B14 H18VP40 25 63B14	11 mm	90 mm	63	25	B14 Flansa mica	La cerere
VP40 25 63B5	Reductor melcat 40 i=25 63B5 H18VP40 25 63B5	11 mm	140 mm	63	25	B5 Flansa mare	La cerere
VP40 25 71B14	Reductor melcat 40 i=25 71B14 H18VP40 25 71B14	14 mm	105 mm	71	25	B14 Flansa mica	La cerere
VP40 25 71B5	Reductor melcat 40 i=25 71B5 H18VP40 25 71B5	14 mm	160 mm	71	25	B5 Flansa mare	La cerere
VP40 30 63B14	Reductor melcat 40 i=30 63B14 H18VP40 30 63B14	11 mm	90 mm	63	30	B14 Flansa mica	La cerere
VP40 30 63B5	Reductor melcat 40 i=30 63B5 H18VP40 30 63B5	11 mm	140 mm	63	30	B5 Flansa mare	La cerere
VP40 30 71B14	Reductor melcat 40 i=30 71B14 H18VP40 30 71B14	14 mm	105 mm	71	30	B14 Flansa mica	La cerere
VP40 30 71B5	Reductor melcat 40 i=30 71B5 H18VP40 30 71B5	14 mm	160 mm	71	30	B5 Flansa mare	La cerere
VP40 40 63B14	Reductor melcat 40 i=40 63B14 H18VP40 40 63B14	11 mm	90 mm	63	40	B14 Flansa mica	La cerere
VP40 40 63B5	Reductor melcat 40 i=40 63B5 H18VP40 40 63B5	11 mm	140 mm	63	40	B5 Flansa mare	La cerere
VP40 40 71B14	Reductor melcat 40 i=40 71B14 H18VP40 40 71B14	14 mm	105 mm	71	40	B14 Flansa mica	La cerere
VP40 40 71B5	Reductor melcat 40 i=40 71B5 H18VP40 40 71B5	14 mm	160 mm	71	40	B5 Flansa mare	La cerere
VP40 5 71B14	Reductor melcat 40 i=5 71B14 H18VP40 5 71B14	14 mm	105 mm	71	5	B14 Flansa mica	La cerere
VP40 50 56B5	Reductor melcat 40 i=50 56B5 H18VP40 50 56B5	9 mm	120 mm	56	50	B5 Flansa mare	La cerere
VP40 50 63B14	Reductor melcat 40 i=50 63B14 H18VP40 50 63B14	11 mm	90 mm	63	50	B14 Flansa mica	La cerere
VP40 50 63B5	Reductor melcat 40 i=50 63B5 H18VP40 50 63B5	11 mm	140 mm	63	50	B5 Flansa mare	La cerere
VP40 50 71B14	Reductor melcat 40 i=50 71B14 H18VP40 50 71B14	14 mm	105 mm	71	50	B14 Flansa mica	La cerere
VP40 50 71B5	Reductor melcat 40 i=50 71B5 H18VP40 50 71B5	14 mm	160 mm	71	50	B5 Flansa mare	La cerere
VP40 60 56B5	Reductor melcat 40 i=60 56B5 H18VP40 60 56B5	9 mm	120 mm	56	60	B5 Flansa mare	La cerere
VP40 60 63B14	Reductor melcat 40 i=60 63B14 H18VP40 60 63B14	11 mm	90 mm	63	60	B14 Flansa mica	La cerere
VP40 60 63B5	Reductor melcat 40 i=60 63B5 H18VP40 60 63B5	11 mm	140 mm	63	60	B5 Flansa mare	La cerere
VP40 60 71B14	Reductor melcat 40 i=60 71B14 H18VP40 60 71B14	14 mm	105 mm	71	60	B14 Flansa mica	La cerere
VP40 60 71B5	Reductor melcat 40 i=60 71B5 H18VP40 60 71B5	14 mm	160 mm	71	60	B5 Flansa mare	La cerere
VP40 7.5 63B14	Reductor melcat 40 i=7.5 63B14 H18VP40 7.5 63B14	11 mm	90 mm	63	7,5	B14 Flansa mica	La cerere
VP40 7.5 63B5	Reductor melcat 40 i=7.5 63B5 H18VP40 7.5 63B5	11 mm	140 mm	63	7,5	B5 Flansa mare	La cerere
VP40 7.5 71B14	Reductor melcat 40 i=7.5 71B14 H18VP40 7.5 71B14	14 mm	105 mm	71	7,5	B14 Flansa mica	La cerere
VP40 7.5 71B5	Reductor melcat 40 i=7.5 71B5 H18VP40 7.5 71B5	14 mm	160 mm	71	7,5	B5 Flansa mare	La cerere
VP40 80 56B5	Reductor melcat 40 i=80 56B5 H18VP40 80 56B5	9 mm	120 mm	56	80	B5 Flansa mare	La cerere
VP40 80 63B14	Reductor melcat 40 i=80 63B14 H18VP40 80 63B14	11 mm	90 mm	63	80	B14 Flansa mica	La cerere
VP40 80 63B5	Reductor melcat 40 i=80 63B5 H18VP40 80 63B5	11 mm	140 mm	63	80	B5 Flansa mare	La cerere
VP40 80 71B14	Reductor melcat 40 i=80 71B14 H18VP40 80 71B14	14 mm	105 mm	71	80	B14 Flansa mica	La cerere
VP40 80 71B5	Reductor melcat 40 i=80 71B5 H18VP40 80 71B5	14 mm	160 mm	71	80	B5 Flansa mare	La cerere

Specificații Tehnice Esențiale

Caracteristică	Specificație
Model	NMRW 40 i=100 56B5 H18
Tip Reductor	Melcat, unghiular (Worm Gear)
Mărime	40
Raport de Reducere (i)	100:1
Viteză Ieșire (la 1400 rpm)	14 rpm
Compatibilitate Motor (PAM)	Gabarit 56
Tip Flanșă Intrare	B5 (Mare / D-Flange)
Diametru Flanșă Intrare	120 mm
Diametru Ax Intrare (Alezaj)	9 mm
Ax Ieșire (Tubular)	H18 mm
Material Carcasă	Aluminiu
Caracteristică Cheie	Autoblocant (Self-Locking)

Reductor melcat NMRW 40 i=100 56B5 H18

Proiectat pentru aplicații de cuplu maxim și viteză ultra-lentă, reductorul NMRW 40 i=100 56B5 H18 este soluția ideală acolo unde controlul precis al sarcinii și siguranța sunt prioritare. Cu un raport de reducere masiv de 100:1, acesta transformă un motor standard de 1400 rpm într-o ieșire puternică și controlată de numai 14 rpm.

Acest model este conceput pentru a fi cuplat cu motoare standard IEC de gabarit 56 (cu ax de 9mm). Montarea se realizează prin flanșa mare de tip B5 (120mm), care asigură o conexiune robustă și stabilă, distribuind eficient sarcina și vibrațiile.

Diferența Cheie: Raport i=100 și Funcția de Autoblocare

Spre deosebire de reductoarele cu raport mic (de ex. i=10), care sunt proiectate pentru mișcare rapidă, acest reductor i=100 oferă două avantaje tehnice distincte:

Multiplicare Masivă a Cuplului: Reducerea extremă a vitezei multiplică semnificativ cuplul motorului, oferind forța necesară pentru a pune în mișcare sarcini grele sau pentru a opera în medii cu vâscozitate ridicată.
Autoblocare (Self-Locking): Aceasta este caracteristica definitorie a reductoarelor melcate cu raport mare (de obicei peste i=30 sau i=40). Autoblocarea înseamnă că, în condiții statice, sarcina de la ieșire (de ex. greutatea) nu poate roti reductorul înapoi. Aceasta oferă o siguranță pasivă esențială pentru menținerea poziției.

Aplicații Recomandate (Profil i=100, Autoblocant)

Viteza redusă de 14 rpm și funcția de autoblocare fac acest reductor perfect pentru:

Trolii Mici și Sisteme de Ridicare: Ideal pentru trolii de tragere sau aplicații de ridicare ușoară, unde funcția de autoblocare previne alunecarea sarcinii atunci când motorul este oprit (notă: se recomandă întotdeauna și o frână de siguranță separată).
Benzi Transportoare Înclinate: Previne rularea înapoi a benzii (și a produselor) sub efectul gravitației atunci când linia este oprită.
Malaxoare și Agitatoare Vâscoase: Oferă cuplul ridicat și viteza lentă, constantă, necesare pentru amestecarea aluaturilor, cremelor, chimicalelor sau altor materiale dense.
Porți și Bariere Automate: Funcția de autoblocare menține poarta blocată în poziția închisă sau deschisă, rezistând forțelor externe (ex. vânt).
Sisteme de Poziționare Lentă: Util în echipamente medicale, mese rotative sau aplicații de reglaj fin, unde este necesară o mișcare lentă și menținerea precisă a poziției.
