Variator mecanic de turatie 0.25kw 63B5

Variator mecanic de turatie 0.25kw 63B5

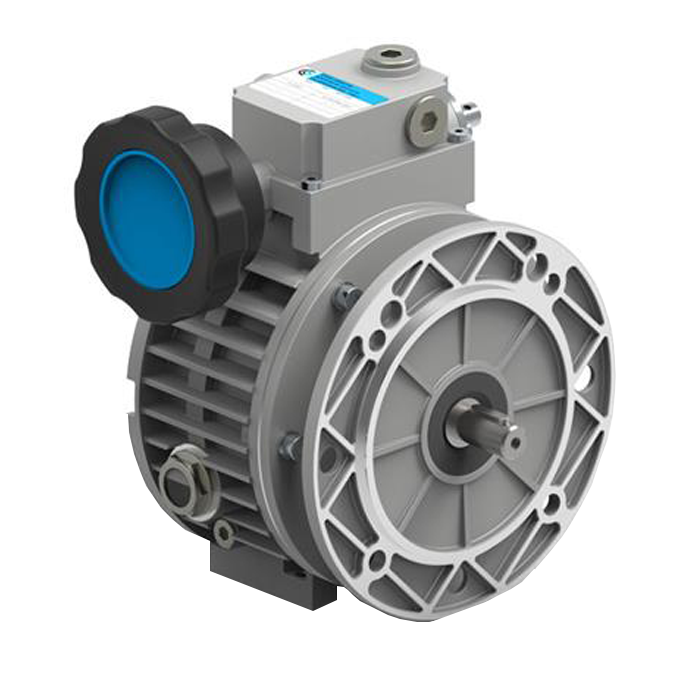

Un variator mecanic de turatie 0.25kw 63B5 este un dispozitiv de transmisie prin fricțiune, proiectat pentru reglarea continuă și precisă a vitezei de rotație în aplicații industriale. Modelul SV 02 este optimizat pentru motoare de pana la 0.25 kW (gabarit 63), oferind un cuplu ridicat la turații joase și o funcționare silențioasă, fără vibrații.

Variator mecanic de turatie 0.25kw 63B5 Specificații Tehnice

• Model: SV02063B5;

• Putere motor compatibil: 0.25 kW (1/3 CP);

• Gabarit motor: 63;

• Tip flanșă montaj: B5 (Flanșă mare);

• Raport de transmisie: Variabil între 1:1.6 și 1:8.2;

• Cuplu la ieșire: 1.5 Nm (la viteză max.) — 3 Nm (la viteză min.);

• Greutate proprie: 3.4 Kg (fără motor);

• Material carcasă: Aluminiu turnat sub presiune (pentru o disipare termică optimă);

Variator mecanic de turatie 0.25kw 63B5 Performanțe în Funcție de Motorul Utilizat

Variatorul este compatibil cu orice motor electric de pana la 0.25kW, indiferent de polaritate (turație). Iată intervalele de turații la ieșirea variatorului:

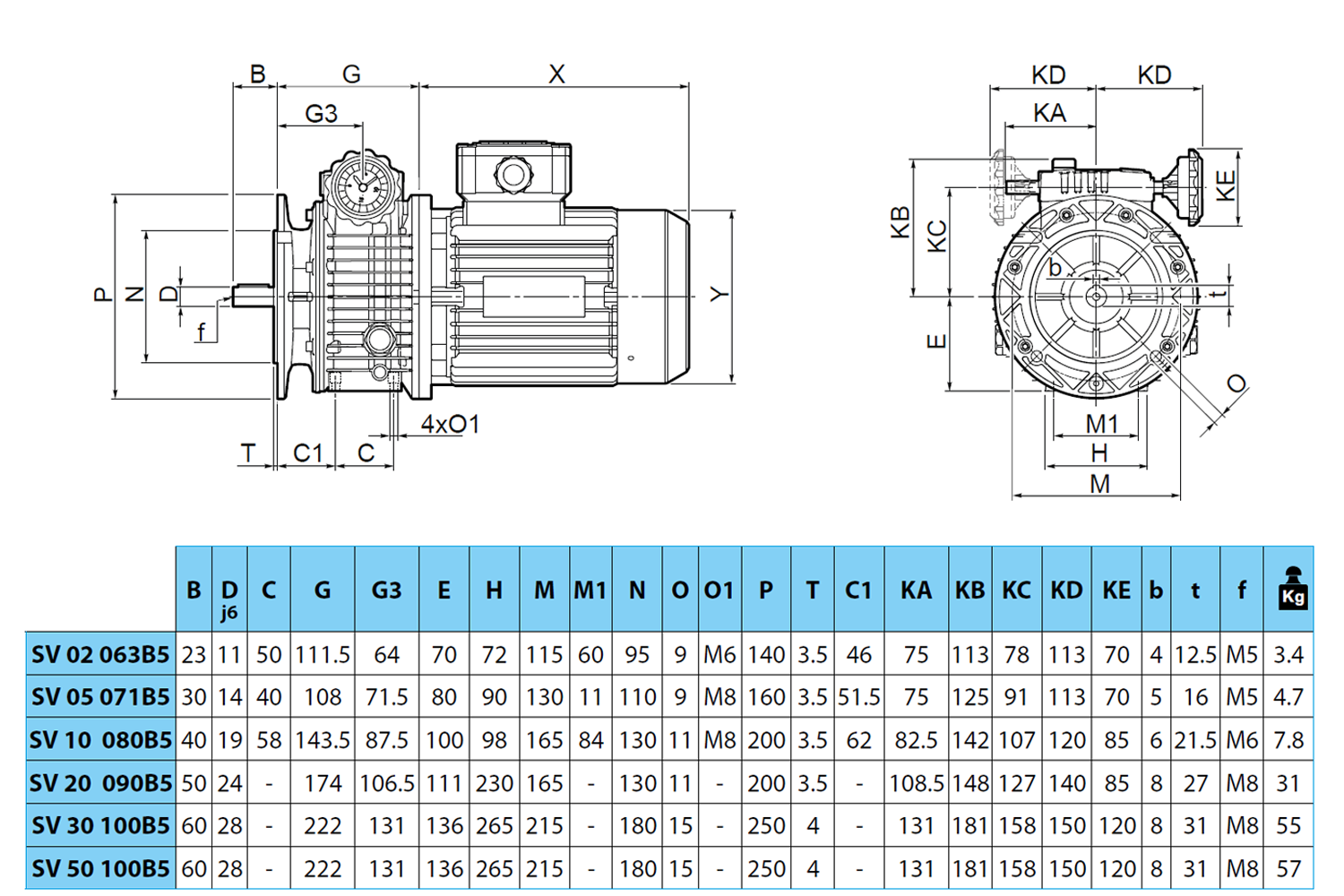

3. Cote și Dimensiuni Variator mecanic de turatie 0.25kw 63B5

Dimensiunile de mai jos (exprimate în mm) sunt critice pentru integrarea în utilaje:

Arbore și Flanșă:

• Diametru ax ieșire: 11 mm (toleranță j6);

• Lungime ax: 23 mm;

• Diametru flanșă exterior: 140 mm;

• Diametru centrare flanșă: 95 mm;

• Distanță găuri fixare flanșă: 115 mm;

• Diametru gaură trecere: 9 mm;

Caracteristici Canal Pană și Filet:

• Lățime pană: 4 mm;

• Înălțime pană: 12.5 mm;

• Filet în capătul axului: M5;

Dimensiuni Gabarit Variator:

• Lungime corp: 111.5 mm;

• Poziție rozetă reglaj): 64 mm;

• Înălțime totală până la rozetă: 113 mm;

• Lățime maximă cu rozetă: 113 mm;

4. Instrucțiuni de Operare și Mentenanță Variator mecanic de turatie 0.25kw 63B5

AVERTISMENT CRITIC: REGLAJUL TURAȚIEI

Reglarea vitezei de rotație (acționarea rozetei) se face EXCLUSIV ÎN TIMPUL FUNCȚIONĂRII MOTORULUI.

Încercarea de a modifica turația în timp ce variatorul este oprit va duce la blocarea mecanismului intern și la distrugerea prematură a componentelor de transmisie.

• Lubrifiere: Variatorul este livrat gata de funcționare, fiind lubrifiat de obicei cu ulei sintetic pentru întreaga durată de viață (în cazul acestui gabarit mic).

• Sens de rotație: Permite funcționarea în ambele sensuri de rotație (orar și antiorar).

• Mediu de lucru: Recomandat pentru temperaturi ambientale între -15°C și +40°C.

5. Aplicații Recomandate ale unui Variator mecanic de turatie 0.25kw 63B5

• Benzi transportoare cu viteză reglabilă.

• Mașini de ambalat și etichetat.

• Mixere și agitatoare industriale mici.

• Echipamente de dozare.

Notă tehnică: Lungimea totală a ansamblului (Cotele A, X și Y din schiță) depinde de marca și modelul motorului electric cuplat. Pentru o potrivire perfectă, verificați lungimea motorului dumneavoastră de 0.25kW.
