Variator mecanic de turatie 1.5kw 90B5
- Cod
- SV20090B5
Variator mecanic de turatie 1.5kw 90B5 de calitate superioara, la pret avantajos, disponibil in stoc sau la comanda!
Preț la cerere
Trimiteți cererea și primiți oferta cu prețul și termenul de livrare, de obicei în aceeași zi.
Prețurile sunt vizibile pentru clienții cu cont aprobat. Autentificați-vă
Documente tehnice
Specificații tehnice
| Forță | 12Nm▻24Nm |
|---|---|
| Minimă | 200 rpm |
| Turație maximă | 1.000 rpm |
| Raport maxim | 7 |
| Raport minim | 1,4 |
| Prindere | B5 |
| Gabarit | 90 |
| Turație | 1.400 rpm |
| Putere | 1,5 kW |
| Unitate de măsură | buc |
Variante: Variatoare de turatie mecanice
| Cod | Denumire | Forță | Gabarit | Minimă | Putere | Raport maxim | Raport minim | Turație maximă | Preț fără TVA | Disponibilitate |
|---|---|---|---|---|---|---|---|---|---|---|
| SV02063B5 | Variator mecanic de turatie 0.25kw 63B5SV02063B5 | 1,5Nm▻3Nm | 63 | 170 rpm | 0,25 kW | 8,2 | 1,6 | 880 rpm | La cerere | |
| SV05071B5 | Variator mecanic de turatie 0.55kw 71B5SV05071B5 | 3Nm▻6Nm | 71 | 200 rpm | 0,55 kW | 7 | 1,4 | 1.000 rpm | La cerere | |
| SV10080B5 | Variator mecanic de turatie 0.75kw 80B5SV10080B5 | 6Nm▻12Nm | 80 | 200 rpm | 0,75 kW | 7 | 1,4 | 1.000 rpm | La cerere | |
| SV20090B5 | Variator mecanic de turatie 1.5kw 90B5Produsul afișatSV20090B5 | 12Nm▻24Nm | 90 | 200 rpm | 1,5 kW | 7 | 1,4 | 1.000 rpm | La cerere | |
| SV30100B5 | Variator mecanic de turatie 3kw 100B5SV30100B5 | 18Nm▻36Nm | 100 | 200 rpm | 3 kW | 7 | 1,4 | 1.000 rpm | La cerere | |
| 75WA06 | Variator de turatie mecanic 5.5/7.5kw 132B575WA06 | 59Nm▻118Nm | 132 | 200 rpm | 5,5/7,5 | 7 | 1,4 | 1.000 rpm | La cerere |

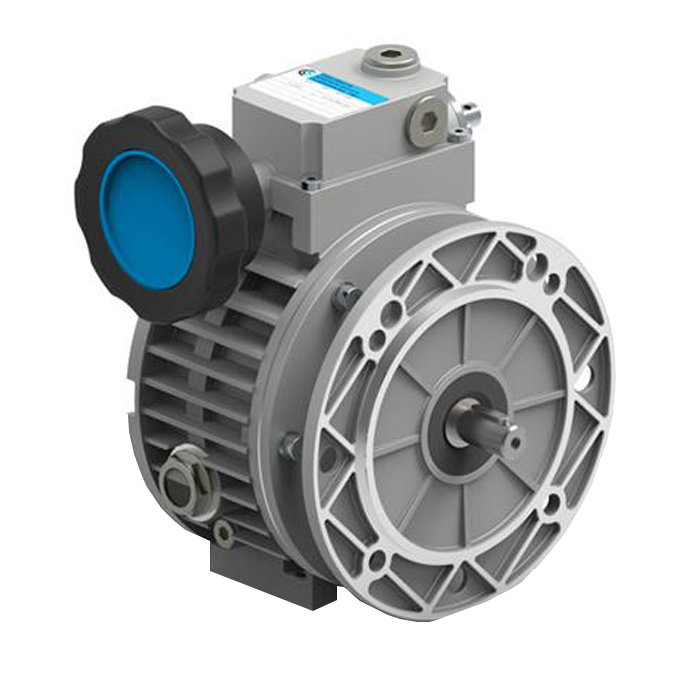

Variator mecanic de turatie 1.5kw 90B5 (SV20090B5)
Un variator mecanic de turatie 1.5kw 90B5 este un echipament robust destinat aplicațiilor industriale de putere medie, proiectat pentru cuplarea cu motoare de 1.5 kW sau alte motoare cu gabarit IEC 80 forma constructiva B5. Acesta asigură o reglare liniară a vitezei prin sistem de fricțiune, fiind o alternativă mecanică fiabilă pentru controlul fluxurilor tehnologice ce necesită un cuplu ridicat.
Specificații Tehnice Variator mecanic de turatie 1.5kw 90B5
- Putere motor: 1.5 kW;
- Gabarit motor: 90;
- Tip flanșă: B5 (Diametru 200 mm);
- Diametru ax: 24 mm;
- Raport transmisie: 1.4 (minim) — 7 (maxim);
- Cuplu ieșire: 12 Nm — 24 Nm;
- Greutate: 31 Kg;
- Material carcasă: Aluminiu;
Performanțe Variator Mecanic de Turatie 1.5kw 90B5, în Funcție de Motorul Utilizat
Acest variator este compatibil cu motoare electrice de până la 1.5 kW la orice turație, rezultând următoarele intervale de operare la axul de ieșire:
Tip Motor | Turație Intrare | Turație MINIMĂ Ieșire | Turație MAXIMĂ Ieșire |
2 Poli | 3000 rpm | ~ 428 rpm | ~ 2143 rpm |
4 Poli | 1400 rpm | 200 rpm | 1000 rpm |
6 Poli | 1000 rpm | ~ 143 rpm | ~ 714 rpm |

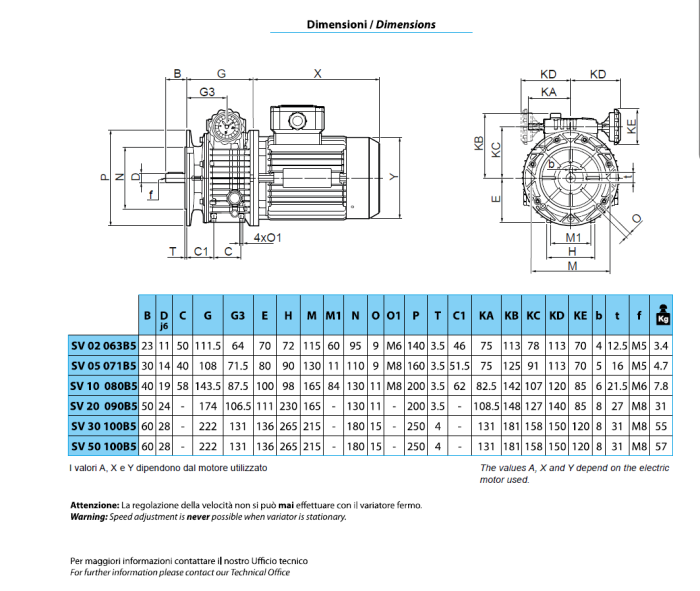

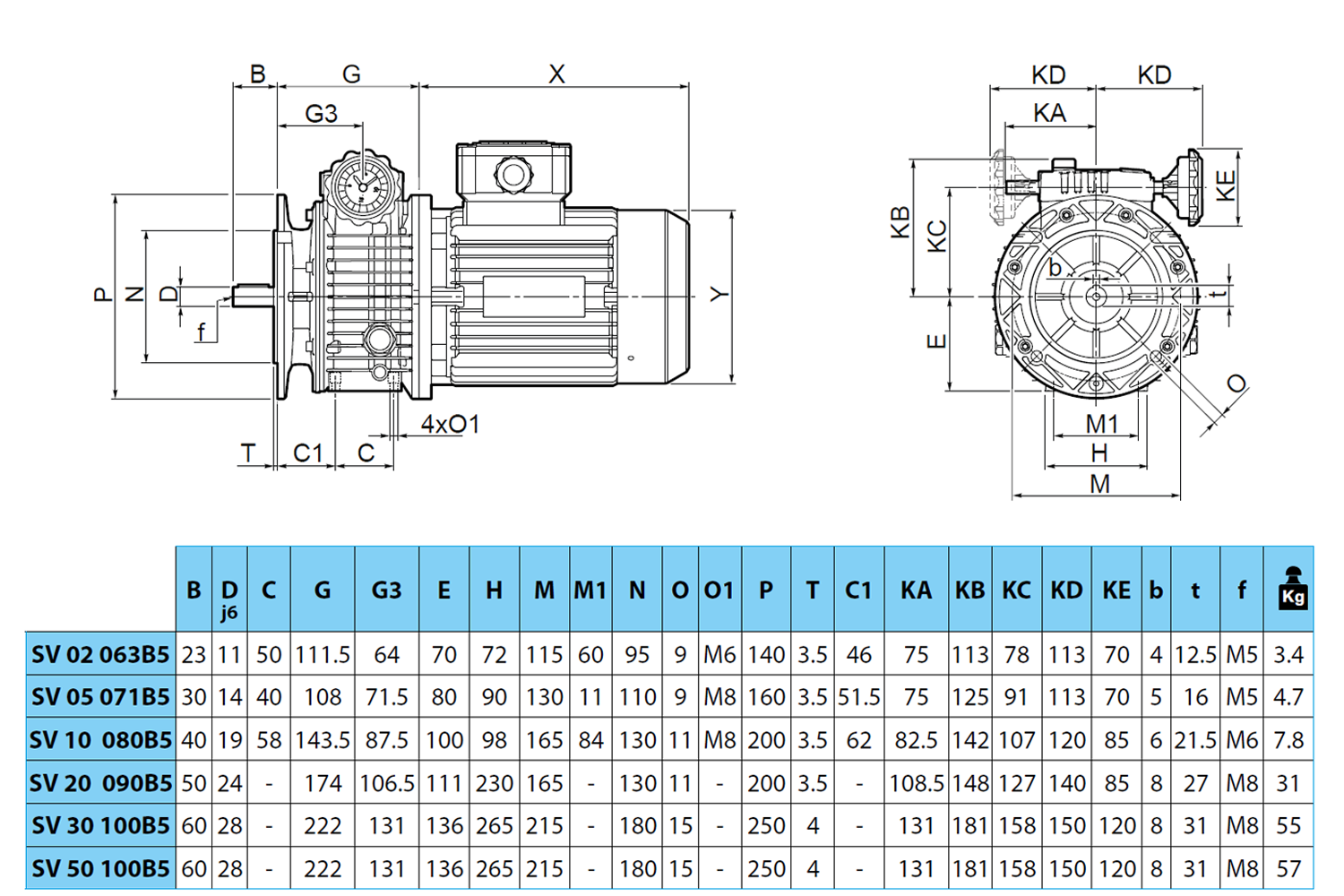

Cote și Dimensiuni Variator mecanic de turatie 1.5kw 90B5
Valorile de mai jos sunt exprimate în mm și corespund modelului SV 20 din schița atașată:
Cotă | Valoare | Descriere |
D | 24 | Diametru arbore ieșire (j6) |
B | 50 | Lungime arbore ieșire |
P | 200 | Diametru exterior flanșă |
N | 130 | Diametru centrare flanșă |
M | 165 | Distanță găuri fixare |
G | 174 | Lungime corp variator |
KB | 148 | Înălțime până la rozetă |
f | M8 | Filet capăt ax |
b / t | 8 / 27 | Dimensiuni pană |
Instrucțiuni de Operare și Mentenanță Variator mecanic de turatie 1.5kw 90B5
Reglarea turației prin rotirea rozetei de control trebuie efectuată EXCLUSIV în timp ce motorul este în stare de funcționare (PORNIT). Acționarea mecanismului de reglaj cu variatorul staționar forțează componentele interne și duce la defectarea iremediabilă a sistemului de transmisie.
Echipamentul permite funcționarea în ambele sensuri de rotație și necesită o verificare periodică a nivelului de lubrifiant pentru a menține performanțele optime.
Aplicații Recomandate
Datorită cuplului generos de până la 24 Nm, variatorul SV 20 este recomandat pentru:
- Linii de producție cu sarcină medie.
- Agitatoare industriale pentru substanțe cu vâscozitate moderată.
- Mașini de prelucrare a lemnului sau maselor plastice.
- Instalații de îmbuteliere automate.
