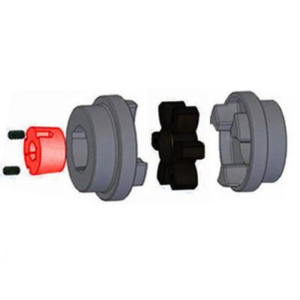

Cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42)
Cod: HRCE110Un cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42) este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock 1610 cu fixare pe exterior. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.
Modelul este format din doua semicuple din fonta GG25 tip HRCE (H) cu fixare pe exterior, cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42)
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC110 BC1610 (12-42) fixare pe exterior / HRCE (Tip H – Fixare pe exterior) / Cod cupla: 045N0013 |
| Cod produs | HRCE110 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. Varianta cu fixare pe exterior – bucsa se monteaza pe exteriorul flansei, permitand demontarea fara a deplasa utilajele. |
| Componenta cuplaj complet | 2 semicuple HRCE Tip H + 1 element elastic intermediar (stea) + 2 bucse Taper Lock 1610 (12-42) |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 5,00 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,00400 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 160 Nm |
| Cuplu Maxim | 360 Nm |
| Rigiditate dinamica | 65 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,3 mm / Axial: +0,6 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 110 daca puterea de calcul ≤ 24,1 kW la 1440 rpm / 26,8 kW la 1600 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 112 mm |
| Lungime semicuple – B | 100 mm |
| Dimensiune (intre flanse) – E | 45 mm |
| Dimensiune (combinatii flanse) – F, F† | 45 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. F se refera la combinatiile FF, FH, HH, FB, HB, BB. |
| Dimensiune (spatiu element) – G | 29 mm |
| Lungime totala asamblata L | 82,5 mm (FF) / 100,5 mm (FB/HB) / 119,5 mm (BB) |
Date alezaj – HRCE (H) fixare pe exterior cu bucsa 1610 |
|
| Tip constructiv | HRCE (H FIXARE PE EXTERIOR) CU BUCSA TAPER LOCK 1610 |
| Stare Interior | Prelucrat conic pentru bucsa Taper Lock – Toleranta H7. Montaj rapid fara prelucrare suplimentara. Varianta pe exterior permite scoaterea bucsei fara a desface cuplajul. |
| Diametru alezaj cu bucsa 1610 | 12 – 42 mm / 1 5/8″ – gama de alezaje disponibile cu bucsa 1610 (12-42) |
| Alezaj Maxim admis – Tip HRCP (B) pentru referinta | 55 mm (Max.) – pentru varianta pregaurita HRCP (B) 110, Pilot H9 10 mm |
| Alezaj Maxim cu Bucsa Taper Lock | 42 mm / 1 5/8″ cu bucsa marime 1610 |
| Marime Bucsa Taper Lock compatibila | 1610 – varianta BC1610 (12-42) |
| Surub peste pana | M10 |
| Dimensiuni C / D / J† | C: 18,5 mm / D: 26,5 mm / J†: 38 mm (pentru HRCi 110 F si HRCE 110 H) / C: 37 mm / D: 45 mm (pentru HRCP B 110) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 110 | HRCi (Tip F – Fixare pe interior): 045N0012 / HRCE (Tip H – Fixare pe exterior): 045N0013 / HRCP (Tip B Neprelucrat – Pregaurit): 045N0004 / Element Standard Temp. -40°C/+100°C: 045N0009 |
| Compatibil cu | Element elastic HRC 110 Standard 045N0009, Element F.R.A.S. 045N0006, Flanse HRCi 110 Tip F (045N0012) si HRCE 110 Tip H (045N0013). Pentru acest produs ai nevoie de 2 bucse Taper Lock 1610 cu alezaj 12-42mm. Material: GG25. |
| Nota generala | Toate dimensiunile sunt in milimetri. Material: GG25. Toleranta alezajului este H7. Toate elementele HRC permit o nealiniere unghiulara de pana la 1°. Masa 5,00 kg valabila pentru tip FF echipat cu bucse Taper Lock medii. |
Ce este un Cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42) si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42) este varianta HRCE 110 Tip H, cu montarea bucsei Taper Lock 1610 pe exteriorul flansei, pentru o lungime totala de 82,5 mm in varianta FF si acces facil la suruburi.
Modelul de cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42) – cod cupla: 045N0013 – permite alezaje de la 12 la 42 mm cu bucsa 1610 si compenseaza dezalinieri paralel 0,3 mm, axial +0,6 mm si unghiular pana la 1°. Daca puterea de calcul ≤ 24,1 kW la 1440 rpm, HRC 110 este corect dimensionat.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42)
- Design Ultra-Compact si Fail-Safe 82,5mm – Fixare pe exterior: Diametru exterior 112 mm, lungime totala 82,5 mm in varianta FF. Acces usor la suruburi – demontare rapida fara a muta motorul.
- Montaj rapid cu bucsa 1610: Alegi alezajul 12-42mm si montezi direct pe ax. Fixarea pe exterior permite extractia bucsei cu suruburi de extractie.
- Amortizarea Vibratiilor: Putere nominala 24,1 kW la 1440 rpm, 48,3 kW la 2880 rpm. Cuplu nominal 160 Nm, maxim 360 Nm. Rigiditate 65 Nm/°.
- Flexibilitate la alezaj: Bucsa 1610 acopera de la 12mm la 42mm (1 5/8″) cu aceeasi flansa.
- Solutie completa: 2 semicuple HRCE 110 H + 1 element elastic 045N0009 + 2 bucse 1610 (12-42). Masa 5,00 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42)
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42) acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42) este compatibil cu element elastic standard 045N0009 si varianta F.R.A.S. 045N0006. Cod flansa HRCE 110 Tip H este 045N0013, iar pentru fixare pe interior alege HRCi 110 Tip F (045N0012) cu aceeasi bucsa 1610. Greutatea redusa de 5,00 kg si momentul de inertie de 0,00400 kgm² fac din HRC 110 solutia compacta pentru puteri medii.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42) pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15.
Mentenanta si Compatibilitate Cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42)
Modelul de cuplaj elastic cu gheare HRC110 bucsa fixare pe exterior BC1610 (12-42) este proiectat pentru intretinere facila.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
