Specificatii motor trifazat 0.25kW 1000rpm ax 14mm IEC71
Date electrice |
|
|---|---|
| Putere nominală motor | 0,25 kW |
| Turație nominală motor | 910 rpm 50Hz 1095 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 2,62 Nm (Mn) |
| Curent nominal motor | 1,55 A (VΔ/50Hz) 0,89 A (VY/50Hz) |
| Curent pornire motor | 3,3 xIn |
| Cuplu pornire motor | 2,1 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2 sau superior |
| Randament | 61,6% – 100% sarcină (50Hz) / 62% – 100% sarcină (60Hz) 59,7% – 75% sarcină (50Hz) 52,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,66 – 100% sarcină (50Hz / 60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 71 B3 (Talpa) *Optional B5 (Flansa Mare) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 6 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 + 1-M12x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Marca / Producator | aLL industriaL | Sati | Elvem | Chiaravalli | CME |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 61 dB(A) LwA 70 dB(A) |
| Moment de inerție | 0,00094 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6202-ZZ-C3 |
| Rulment parte neantrenare NDE | 6202-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

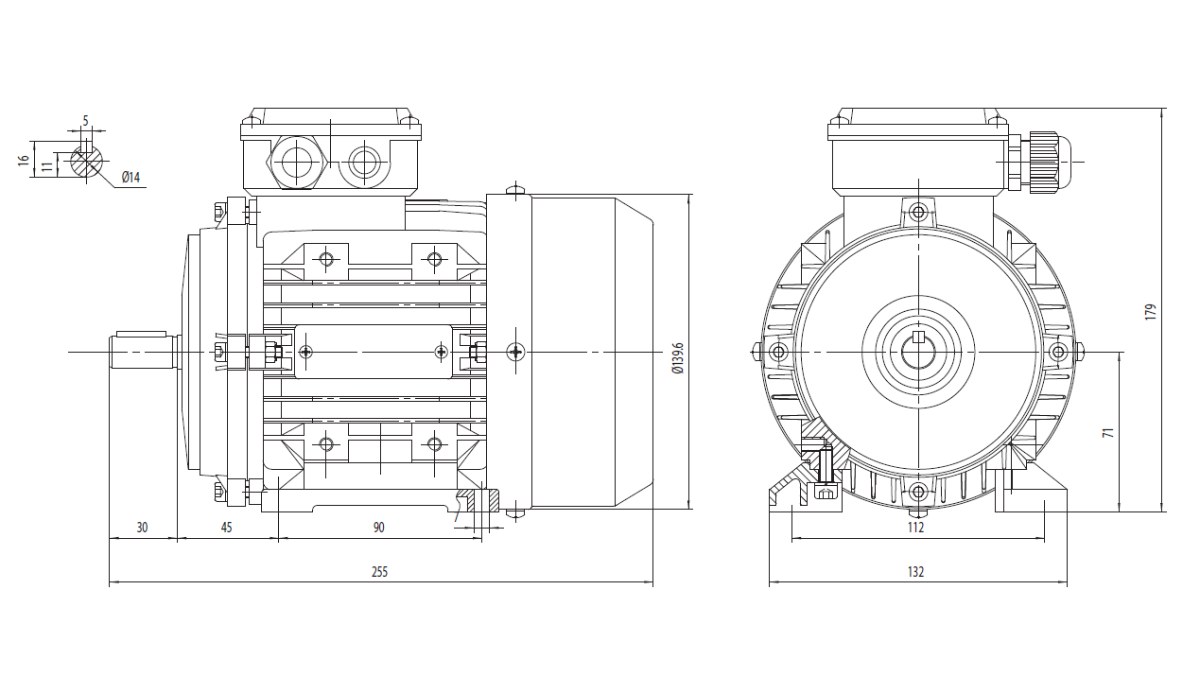

Dimensiuni motor cu talpă B3 IEC71 |
|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm (pană 5×16) |
| Lungime totală (L) | 255 mm |
| Distanță găuri talpă (A x B) | A 90 mm, B 112 mm (132 mm lățime talpă) |
| Distanță umăr ax – gaură talpă (C) | 45 mm |
| Înălțime ax (H) | 71 mm |
| Înălțime totală cu cutie borne | Ø196 corp / 179 mm cu borne |
| Lățime talpă | 132 mm |
| Intrare cablu cutie borne | 1-M20x1,5 + 1-M12x1,5 |

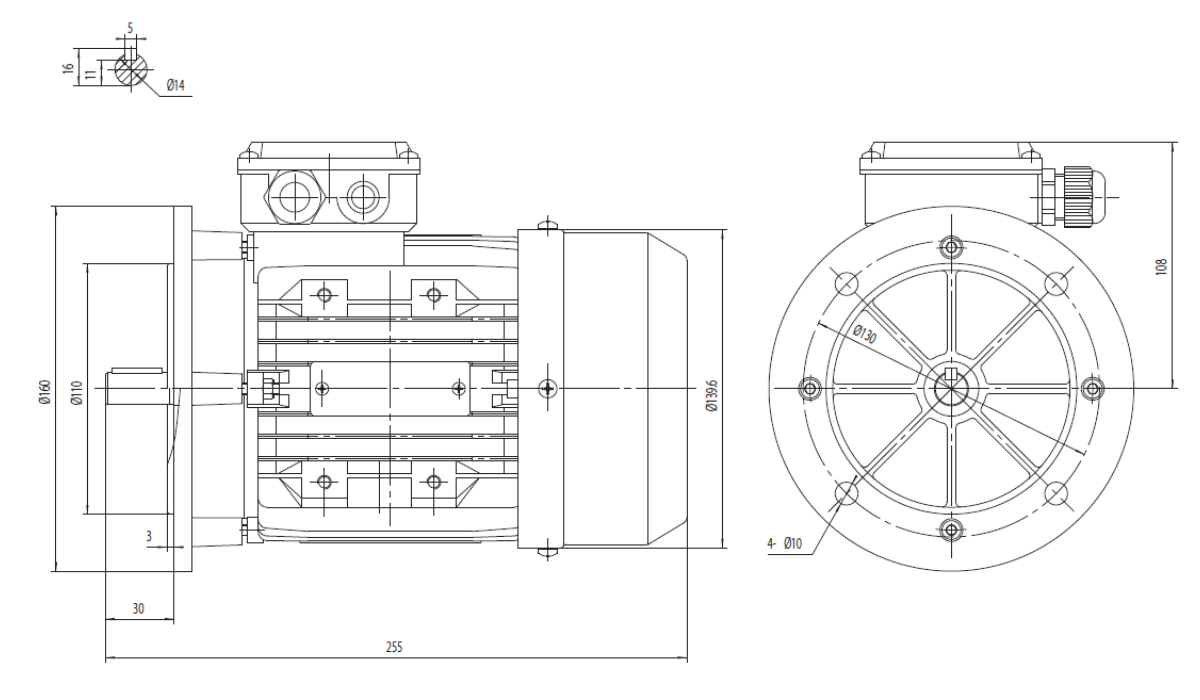

Dimensiuni motor cu flanșă mare B5 IEC71 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm (pană 5×16) |
| Lungime totală (L) | 255 mm |
| Flanșă B5 | Ø110 centrare / Ø130 PCD / Ø160 flanșă / 4-Ø10 găuri / grosime 3 mm |
| Înălțime totală cu cutie borne | Ø196 corp / 108 mm ax-centru la top borne |
| Intrare cablu cutie borne | 1-M20x1,5 + 1-M12x1,5 |

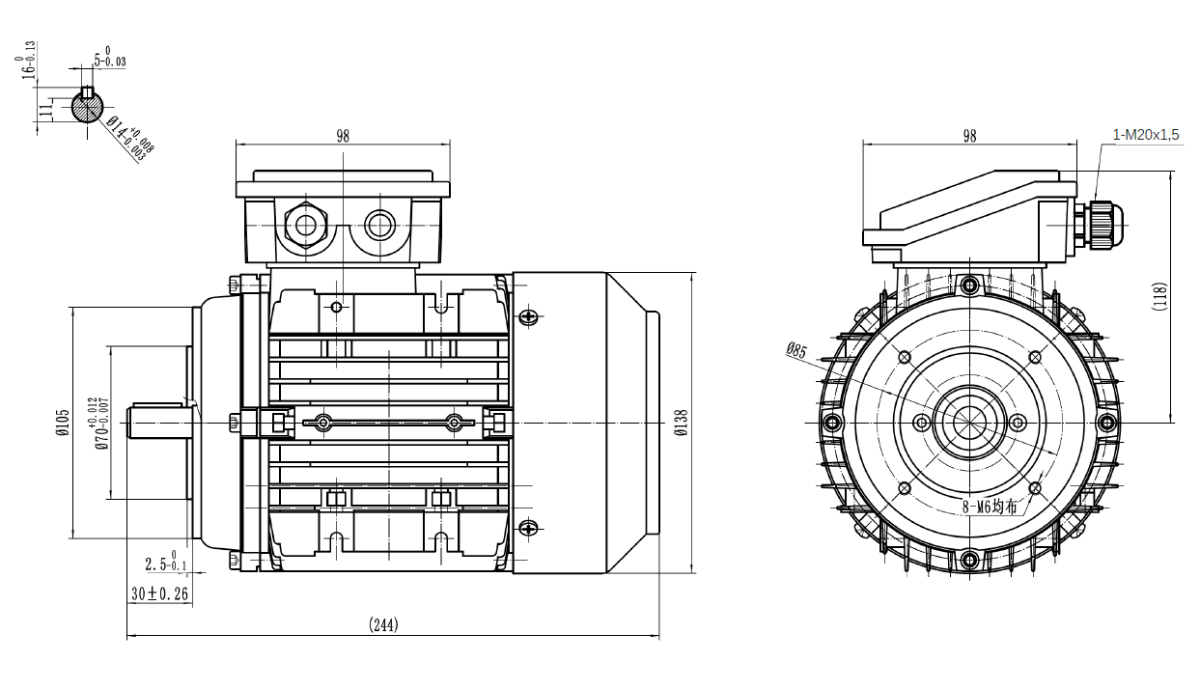

Dimensiuni motor cu flanșă mică B14 IEC71 |
|
|---|---|
| Dimensiune ax (diametru x lungime) | Ø14 -0,008 / -0,020 x 30 ±0,26 mm (pană 5-0,03) |
| Lungime totală (L) | (244) mm |
| Flanșă B14 | Ø70 -0,007 / -0,012 centrare / Ø85 PCD / Ø105 flanșă / 8-M6 găuri / 2,5 -0,1 / -0 grosime |
| Înălțime totală cu cutie borne | Ø138 corp / (118) cu borne |
| Intrare cablu cutie borne | 1-M20x1,5 |
Variante de montaj disponibile pentru acest gabarit: B3 (cu tălpi), B5 (flanșă mare), B14 (flanșă mică, cu găuri filetate), B35 (tălpi + flanșă mare) și B34 (tălpi + flanșă mică) — ultimele două modulare.
Aplicații generale specifice puterii motorului (0,25 kW 1000 rpm):
-
Sisteme de transport și alimentare ușoară: benzi transportoare de mici dimensiuni, role de transfer, alimentatoare cu șnec mic, benzi de sortare și mecanisme de împingere pentru ambalaje ușoare.
-
Agitatoare și mixere de capacitate mică: agitarea lichidelor cu vâscozitate redusă, soluții chimice, bazine mici de tratare a apei, mixere pentru produse cosmetice, alimentare sau farmaceutice.
-
Ventilație și exhaustare de mică putere: ventilatoare centrifuge compacte, exhaustoare pentru spații restrânse, sisteme mici de recirculare a aerului și uscătoare industriale de capacitate redusă.
-
Cuplare la reductoare melcate de gabarit mic și mediu: acționări de porți sau bariere ușoare, mecanisme de poziționare, dozatoare automate, sisteme de acționare liniară și mese rotative ușoare.
-
Echipamente de procesare și dozare: pompe peristaltice, pompe volumetrice mici, mașini de etichetat, utilaje de ambalat, sigilat sau formare pungi.
-
Mecanisme din industria textilă și tipografică: role de ghidaj, întinzătoare de fir, mecanisme de tăiere, prese ușoare, mașini compacte de imprimat sau prelucrat hârtie și carton.
Motoarele standard de 0,25 kW la 1000 rotații pe minut din această gamă sunt construite în conformitate cu standardele internaționale privind performanțele electrice și mecanice ale mașinilor electrice rotative (IEC EN 60034-1, fost IEC 72-1).
