Motor electric trifazat 0.25kw 1000rpm 71 B14 IE2 aLL
Cod: MET6 25 71B14 IE2 aLLCaracteristici tehnice
Date electrice |
|
|---|---|
| Putere nominală motor | 0,25 kW |
| Turație nominală motor | 910 rpm 50Hz 1095 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 2,62 Nm (Mn) |
| Curent nominal motor | 1,55 A (VΔ/50Hz) 0,89 A (VY/50Hz) |
| Curent pornire motor | 3,3 xIn |
| Cuplu pornire motor | 2,1 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2 sau superior |
| Randament | 61,6% – 100% sarcină (50Hz) / 62% – 100% sarcină (60Hz) 59,7% – 75% sarcină (50Hz) 52,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,66 – 100% sarcină (50Hz / 60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 71 B14 (Flansa Mica) *Optional B3 (Talpa), B5 (Flansa Mare) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 6 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 + 1-M12x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 61 dB(A) LwA 70 dB(A) |
| Moment de inerție | 0,00094 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6202-ZZ-C3 |
| Rulment parte neantrenare NDE | 6202-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

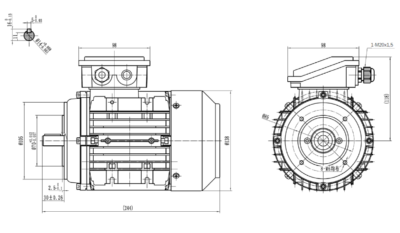

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø14 -0,008 / -0,020 x 30 ±0,26 mm (pană 5-0,03) |
| Lungime totală (L) | (244) mm |
| Flanșă B14 | Ø70 -0,007 / -0,012 centrare / Ø85 PCD / Ø105 flanșă / 8-M6 găuri / 2,5 -0,1 / -0 grosime |
| Înălțime totală cu cutie borne | Ø138 corp / (118) cu borne |
| Intrare cablu cutie borne | 1-M20x1,5 |
Motor electric trifazat 0.25kw 1000rpm 71 B14 IE2 aLL
Acest motor asincron trifazat din gama aLL reprezintă o soluție tehnologică avansată pentru acționări industriale care prioritizează consumul redus de energie și fiabilitatea. Respectând standardul de eficiență IE2, motorul este optimizat pentru a oferi un randament superior, transformând energia electrică în forță mecanică cu pierderi minime.
Specificații Tehnice Motor electric trifazat 0.25kw 1000rpm 71 B14 IE2 aLL
Proiectat cu o configurație de 6 poli, acest model asigură o viteză de rotație constantă de 1000 RPM, fiind ideal pentru aplicații care necesită o turație moderată și o funcționare silențioasă.
-
Putere: 0.25 kW (0.33 CP)
-
Turație nominală: 1000 RPM (6 poli)
-
Gabarit motor: 71
-
Diametru ax: 14 mm
-
Clasă de eficiență: IE2 (High Efficiency)
Avantajele Montajului B14 (Flanșă Mică)
Datorită sistemului de prindere tip B14, acest motor este extrem de versatil, fiind special conceput pentru instalarea în spații restrânse sau pentru cuplarea directă pe reductoare compacte. Flanșa mică de 120 mm (cu cerc de fixare de 90 mm) permite o integrare estetică și funcțională în diverse utilaje.
-
Tip fixare: Flanșă B14 (mică)
-
Diametru exterior flanșă: 105 mm (cu cerc de găuri de 85 mm/diametru flanșă de centrare 70 mm – conform standardului pentru gabarit 71)
-
Construcție: Carcasă robustă ce asigură o protecție optimă și o disipare termică eficientă.
Aplicații și Utilizare Motor electric trifazat 0.25kw 1000rpm 71 B14 IE2 aLL
Acest motor marca aLL este recomandat pentru o gamă largă de echipamente industriale, precum:
-
Sisteme de dozare: Unde controlul turației este esențial pentru precizie.
-
Benzi transportoare mici: Linii de ambalare sau sortare produse ușoare.
-
Mecanisme auxiliare: Acționări secundare pentru utilaje de prelucrare a lemnului sau plasticului.
Alegerea acestui produs de pe aLLindustriaL.ro vă garantează un echipament durabil, conform normelor europene.
