Motor electric trifazat 0.25kw 1000rpm 71 B5 IE2 aLL
Cod: MET6 25 71B5 IE2 aLLCaracteristici tehnice
Date electrice |
|
|---|---|
| Putere nominală motor | 0,25 kW |
| Turație nominală motor | 910 rpm 50Hz 1095 rpm 60Hz |
| Turație sincronă motor | 1000 rpm (6 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 230 VΔ/50Hz 400 VY/50Hz 265 VΔ/60Hz 460 VY/60Hz |
| Cuplu nominal motor | 2,62 Nm (Mn) |
| Curent nominal motor | 1,55 A (VΔ/50Hz) 0,89 A (VY/50Hz) |
| Curent pornire motor | 3,3 xIn |
| Cuplu pornire motor | 2,1 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2 sau superior |
| Randament | 61,6% – 100% sarcină (50Hz) / 62% – 100% sarcină (60Hz) 59,7% – 75% sarcină (50Hz) 52,2% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,66 – 100% sarcină (50Hz / 60Hz) |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 71 B5 (Flansa Mare) *Optional B3 (Talpa) B14 (Flansa Mica) B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 6 kg / Aluminiu |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 1-M20x1,5 + 1-M12x1,5 |
| Standarde | IEC/DIN/ISO/VDE/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Da |
| Vopsire | 7030 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 61 dB(A) LwA 70 dB(A) |
| Moment de inerție | 0,00094 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | 6202-ZZ-C3 |
| Rulment parte neantrenare NDE | 6202-ZZ-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | pe viață / pe viață |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

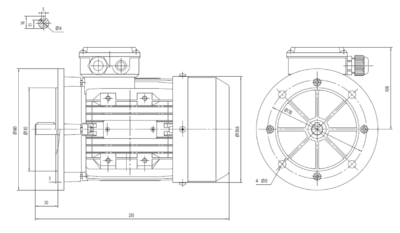

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø14 x 30 mm (pană 5×16) |
| Lungime totală (L) | 255 mm |
| Flanșă B5 | Ø110 centrare / Ø130 PCD / Ø160 flanșă / 4-Ø10 găuri / grosime 3 mm |
| Înălțime totală cu cutie borne | Ø196 corp / 108 mm ax-centru la top borne |
| Intrare cablu cutie borne | 1-M20x1,5 + 1-M12x1,5 |
Motor electric trifazat 0.25kw 1000rpm 71 B5 IE2 aLL
Acest motor asincron trifazat din gama aLL este proiectat pentru a oferi o soluție eficientă și compactă pentru acționările industriale care necesită o viteză de rotație moderată. Cu o putere de 0.25 kW și o configurație de 6 poli, motorul asigură o funcționare stabilă și un consum redus de energie, încadrându-se în standardul de eficiență IE2.
Specificații Tehnice Motor electric trifazat 0.25kw 1000rpm 71 B5 IE2 aLL
Construit pe un gabarit 71, acest motor este echilibrat pentru a minimiza vibrațiile și pentru a oferi o durată de viață extinsă în condiții de utilizare continuă.
-
Putere: 0.25 kW (0.33 CP)
-
Turație: 1000 RPM (6 poli)
-
Gabarit motor: 71
-
Diametru ax: 14 mm
-
Clasă de eficiență: IE2 (High Efficiency)
Montaj și Design (B5 – Flanșă Mare)
Sistemul de fixare tip B5 facilitează instalarea rapidă și sigură pe diverse echipamente sau reductoare compatibile. Flanșa mare asigură o stabilitate structurală crescută a ansamblului mecanizat.
-
Tip prindere: Flanșă B5 (Mare)
-
Diametru flanșă: 140 mm
-
Material: Carcasă rezistentă, optimizată pentru disiparea eficientă a căldurii.
Domenii de Utilizare Motor electric trifazat 0.25kw 1000rpm 71 B5 IE2 aLL
Datorită raportului optim între gabaritul redus și performanța constantă, acest motor este ideal pentru:
-
Sisteme de ventilare: Acționarea ventilatoarelor de dimensiuni mici și medii.
-
Benzi transportoare ușoare: Linii de asamblare sau transport produse ambalate.
-
Pompe și dozatoare: Aplicații industriale unde precizia fluxului este esențială.
Alegând produsele de pe aLLindustriaL.ro, aveți garanția unui echipament robust, fabricat conform standardelor europene, gata să fie integrat în fluxul dumneavoastră de producție.
