Motor trifazat 250kW 1400rpm ax 100mm IEC 355
Variante pentru motorul trifazat 250kW 1400rpm 4 poli ax 100mm IEC 355 cu flanșă sau talpă
| Cod | Denumire produs | Dimensiuni | Imagine | UM | Coș / oferta |
|---|---|---|---|---|---|
| MET4 250 355B3 aLL | Motor electric trifazat 250kw 1400rpm 355 B3 aLL |
 |
|
Buc |
|
| MET4 250 355B3 IE2 aLL | Motor electric trifazat 250kw 1400rpm 355 B3 IE2 aLL |
|
|
Buc |
|
| MET4 250 355B3 | Motor electric trifazat 250kw 1400rpm 355 B3 |
 |
|
Buc |
|
Caracteristici tehnice
Date electrice |
|
|---|---|
| Putere nominală motor | 250 kW (250000W) |
| Turație nominală motor | 1475 rpm 50Hz 1770 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 1619,32 Nm (Mn) |
| Curent nominal motor | 431,3 A (VΔ/50Hz) 250,03 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 94% – 100% sarcină (50Hz) |
| Factor de putere cosφ | 0,89 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 355 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1543,2 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 84 dB(A) LwA 96 dB(A) |
| Moment de inerție | 7,6382 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | NU322 |
| Rulment parte neantrenare NDE | 6322-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 2800 h / 5600 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

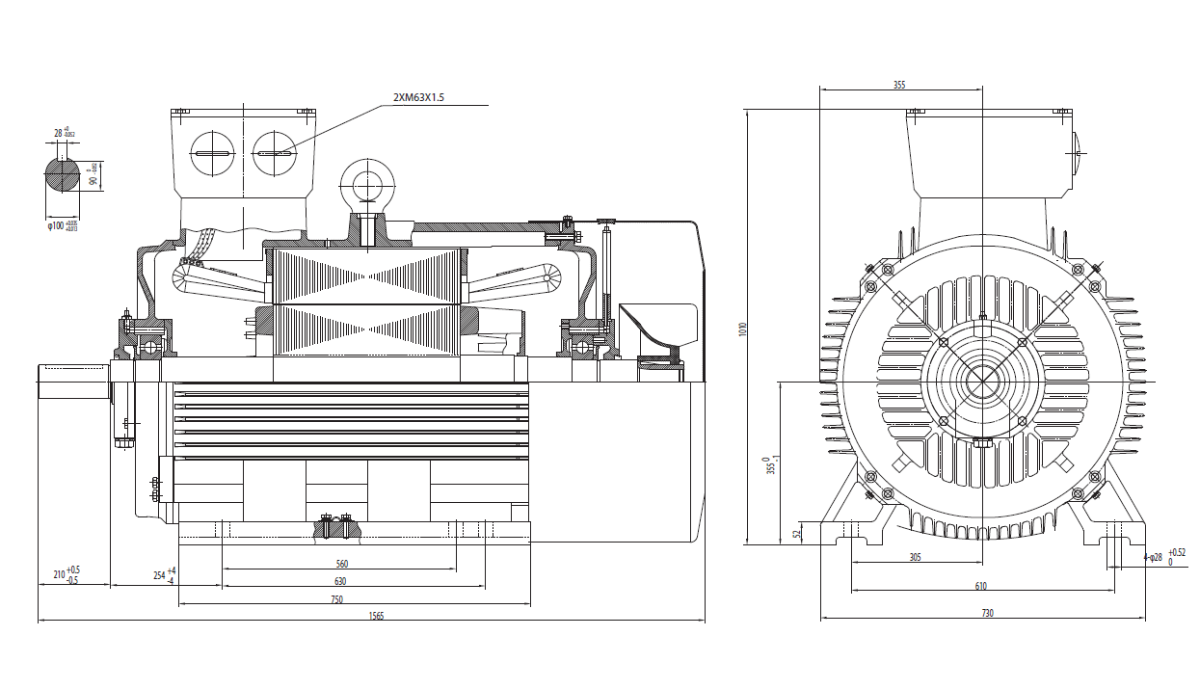

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø100 x 210 mm |
| Lungime totală (L) | 1565 mm |
| Distanță găuri talpă (A x B) | A 610 mm, B 560 mm |
| Distanță umăr ax – gaură talpă (C) | 254 mm |
| Înălțime ax (H) | 355 mm |
| Înălțime totală cu cutie borne | 1010 mm |
| Lățime talpă | 730 mm |
| Intrare cablu cutie borne | 2-M63x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale de putere foarte mare | Compresoare centrifugale și cu șurub utilizate în rafinării, combinate industriale și procese tehnologice critice. |
| Pompe industriale de proces | Stații de pompare de mare capacitate, sisteme de răcire industrială și instalații care operează continuu. |
| Motoreductoare industriale grele | Reductoare planetare, coaxiale și industriale compatibile IEC 355 pentru transmiterea unor cupluri foarte ridicate. |
| Ventilatoare industriale de mare debit | Ventilatoare centrifugale și axiale utilizate în industria cimentului, metalurgică și energetică. |
| Mori industriale | Mori pentru ciment, cereale, făină, minerale și alte aplicații care necesită putere foarte mare și funcționare continuă. |
| Industria minieră | Concasoare, separatoare, elevatoare și echipamente pentru exploatarea și procesarea materiilor prime. |
| Industria cimentului | Transportoare, ventilatoare de proces, mori și echipamente industriale cu regim permanent de funcționare. |
| Transportoare industriale grele | Benzi transportoare pentru minereuri, agregate și materiale vrac utilizate în fluxuri industriale continue. |
| Industria energetică | Echipamente auxiliare pentru centrale electrice, instalații de răcire și procese tehnologice complexe. |
| Utilaje OEM și construcții speciale | Integrare în echipamente industriale care necesită standard IEC 355 și arbore de 100 mm. |
Motorul electric trifazat 250 kW 1400 rpm IEC 355 este proiectat pentru aplicații industriale extreme care necesită putere foarte ridicată, cuplu impresionant și funcționare permanentă în cele mai solicitante condiții de exploatare. Spre deosebire de seria IEC 315, cadrul IEC 355 oferă o structură mecanică semnificativ mai robustă, o capacitate de răcire superioară și o rezervă termică dimensionată pentru procese industriale critice care funcționează 24/7. Arborele de 100 mm reprezintă un salt major față de arborele de 80 mm utilizat la motoarele IEC 315, fiind proiectat pentru transmiterea unor cupluri foarte mari către motoreductoare industriale, compresoare, pompe de proces, ventilatoare și instalații de mare capacitate. Configurația cu 4 poli și turația nominală de 1400 rpm oferă un echilibru excelent între forță și eficiență energetică, în timp ce puterea de 250 kW îl poziționează în categoria motoarelor industriale grele utilizate în industria minieră, industria cimentului, industria energetică și procese tehnologice complexe. Motoarele trifazate de 250 kW construite în gabaritul IEC 355 utilizează în mod uzual arbore de 100 mm și construcție robustă din fontă, fiind proiectate pentru exploatare industrială intensivă și regim continuu S1.
Alte Turații Disponibile (250kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Construcție Industrială IEC 355: cadrul de mari dimensiuni și arborele de 100 mm oferă o capacitate excepțională de transmitere a cuplului și o stabilitate mecanică superioară.
- Putere pentru Aplicații Critice: cei 250 kW disponibili permit antrenarea echipamentelor industriale grele care funcționează permanent și necesită performanțe constante pe termen lung.
- Fiabilitate în Regim Continuu: construcția robustă din fontă, protecția IP55, regimul S1 și eficiența ridicată recomandă acest motor pentru exploatare industrială intensivă 24/7.
