Motor trifazat 400kW 1400rpm ax 100mm IEC 355
Variante pentru motorul trifazat 400kW 1400rpm 4 poli ax 100mm IEC 355 cu flanșă sau talpă
| Cod | Denumire produs | Dimensiuni | Imagine | UM | Coș / oferta |
|---|---|---|---|---|---|
| MET4 400 355B3 | Motor electric trifazat 400kw 1400rpm 355 B3 |
 |
|
Buc |
|
Caracteristici tehnice
Date electrice |
|
|---|---|
| Putere nominală motor | 400 kW (400000W) |
| Turație nominală motor | 1490 rpm 50Hz 1790 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 2564,83 Nm (Mn) |
| Curent nominal motor | 675,74 A (VΔ/50Hz) 391,73 A (VY/50Hz) |
| Curent pornire motor | 8 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 96% – 100% sarcină (50Hz) 96,2% – 75% sarcină (50Hz) 94,8% – 50% sarcină (50Hz) |
| Factor de putere cosφ | 0,89 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 355 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1950 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 84 dB(A) LwA 96 dB(A) |
| Moment de inerție | 11,11 Kgm² |
| Tip rulmenți | NSK |
| Rulment parte antrenare DE | NU322 |
| Rulment parte neantrenare NDE | 6322-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 5000 h / 8500 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

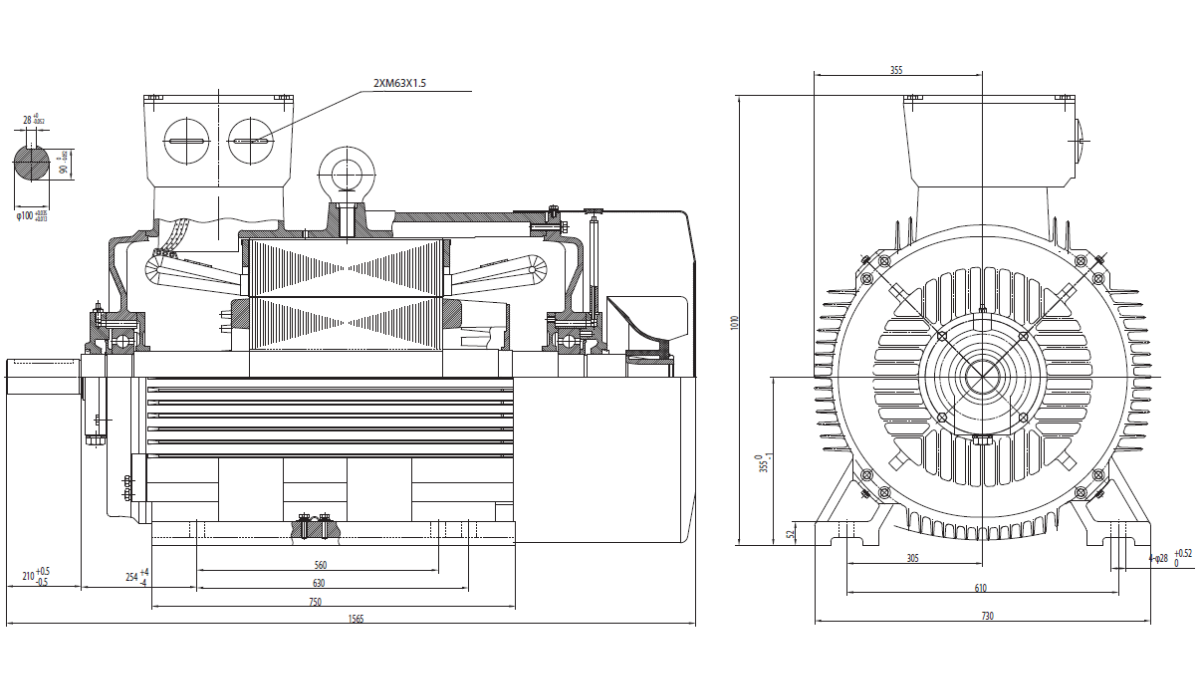

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø100 x 210 mm |
| Lungime totală (L) | 1565 mm |
| Distanță găuri talpă (A x B) | A 610 mm, B 560 mm |
| Distanță umăr ax – gaură talpă (C) | 254 mm |
| Înălțime ax (H) | 355 mm |
| Înălțime totală cu cutie borne | 1010 mm |
| Lățime talpă | 730 mm |
| Intrare cablu cutie borne | 2-M63x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale de capacitate foarte mare | Compresoare centrifugale și cu șurub utilizate în rafinării, petrochimie și procese industriale strategice. |
| Pompe industriale de proces | Stații de pompare de mare capacitate, sisteme de răcire industrială și procese tehnologice cu funcționare continuă. |
| Motoreductoare industriale grele | Reductoare planetare și industriale compatibile IEC 355 pentru aplicații cu cerințe extreme de cuplu. |
| Ventilatoare industriale de mare debit | Ventilatoare utilizate în industria cimentului, metalurgică, energetică și minieră. |
| Mori industriale | Mori pentru ciment, cereale, făină, minerale și alte procese de măcinare cu sarcini mecanice foarte ridicate. |
| Industria minieră | Concasoare, elevatoare, separatoare și instalații industriale care operează în condiții extreme. |
| Industria cimentului | Ventilatoare de proces, transportoare și mori industriale utilizate în fluxuri continue de producție. |
| Industria energetică | Echipamente auxiliare pentru centrale electrice și instalații industriale de mare capacitate. |
| Transportoare industriale grele | Benzi transportoare pentru minereuri, agregate și materiale vrac utilizate în exploatare continuă. |
| Utilaje OEM și construcții speciale | Integrare în echipamente industriale care necesită standard IEC 355 și arbore de 100 mm. |
Motorul electric trifazat 400 kW 1400 rpm IEC 355 reprezintă una dintre cele mai puternice configurații standard disponibile în gama motoarelor electrice industriale de joasă tensiune. Construit pe cadrul masiv IEC 355 și echipat cu arbore de 100 mm, acest model este destinat aplicațiilor industriale critice care necesită cuplu foarte ridicat, fiabilitate maximă și funcționare permanentă în regim greu. Puterea de 400 kW îl poziționează peste variantele de 315 kW și 355 kW construite pe același gabarit, oferind o rezervă suplimentară de performanță pentru compresoare industriale, pompe de proces, motoreductoare grele, ventilatoare de mare debit și instalații industriale de mare capacitate. Configurația cu 4 poli și turația nominală de aproximativ 1490 rpm asigură un echilibru excelent între cuplu și eficiență energetică. Motoarele de 400 kW construite în gabaritul IEC 355L utilizează în mod uzual arbore de 100 mm, construcție robustă din fontă, protecție IP55, răcire IC411 și regim continuu S1, fiind proiectate pentru exploatare industrială intensivă 24/7. Greutatea specifică acestei clase constructive depășește frecvent 1.800 kg, reflectând robustețea și capacitatea de lucru a motorului.
Alte Turații Disponibile (400kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Putere Industrială Extremă: cei 400 kW disponibili permit antrenarea instalațiilor industriale de mare capacitate care funcționează permanent și necesită rezerve foarte mari de cuplu.
- Construcție Masivă IEC 355: cadrul industrial și arborele de 100 mm oferă o capacitate excepțională de transmitere a cuplului și compatibilitate cu transmisii industriale grele.
- Fiabilitate pentru Exploatare 24/7: construcția din fontă, protecția IP55, răcirea IC411, clasa de izolație F și regimul S1 permit funcționarea continuă în cele mai solicitante aplicații industriale.
