Motor trifazat 315kW 1400rpm ax 100mm IEC 355
Variante pentru motorul trifazat 315kW 1400rpm 4 poli ax 100mm IEC 355 cu flanșă sau talpă
| Cod | Denumire produs | Dimensiuni | Imagine | UM | Coș / oferta |
|---|---|---|---|---|---|
| MET4 315 355B3 aLL | Motor electric trifazat 315kw 1400rpm 355 B3 aLL |
 |
|
Buc |
|
| MET4 315 355B3 IE2 aLL | Motor electric trifazat 315kw 1400rpm 355 B3 IE2 aLL |
|
|
Buc |
|
| MET4 315 355B3 | Motor electric trifazat 315kw 1400rpm 355 B3 |
|
|
Buc |
|
Caracteristici tehnice
Date electrice |
|
|---|---|
| Putere nominală motor | 315 kW (315000W) |
| Turație nominală motor | 1475 rpm 50Hz 1770 rpm 60Hz |
| Turație sincronă motor | 1500 rpm (4 poli) |
| Frecvență nominală motor | 50 Hz |
| Tensiune nominală motor (±10%) | 400 VΔ/50Hz 690 VY/50Hz 460 VΔ/60Hz 800 VY/60Hz |
| Cuplu nominal motor | 2040,35 Nm (Mn) |
| Curent nominal motor | 537,4 A (VΔ/50Hz) 311,54 A (VY/50Hz) |
| Curent pornire motor | 7 xIn |
| Cuplu pornire motor | 2 xMn |
| Cuplu maxim motor | 2,3 xMn |
| Pornire | D.O.L. |
| Clasă eficiență | IE2-IE4+ in functie de producator |
| Randament | 94% – 100% sarcină (50Hz) |
| Factor de putere cosφ | 0,9 – 100% sarcină |
Date generale |
|
| Mărime carcasă / Montaj | IEC/PAM 355 B3 (Talpa), B5 (Flansa Mare) *Optional B35 (Talpa + Flansa Mare) |
| Greutate / Material carcasă | 1623 kg / Fontă |
| Grad protecție / Metodă răcire | IP55 / IC411 *Optional clasa mai mare pana la IP67 |
| Tropicalizare | Da |
| Clasă vibrații / Serviciu | A / S1 |
| Direcție rotație | Bidirecțional |
| Intrare cablu | 2-M63x1,5+1-M16x1,5 |
| Standarde | IEC/DIN/ISO/EN |
| Executat după standard | IEC 60034-1 |
| Picioare detașabile | Nu |
| Vopsire | 5002 – C2 standard |
| Protecții termice | PTC 120°C |
| Clasă izolație / Creștere temperatură | F *Optional clasa mai mare |
| Rezistențe anticondens | n/a |
Condiții amplasare |
|
| Temperatură ambientală | -20°C până la +40°C *Optional pana la 150°C |
| Altitudine față de nivelul mării | 1000 m |
Date mecanice |
|
| Nivel zgomot | LpA 84 dB(A) LwA 96 dB(A) |
| Moment de inerție | 9,08547 Kgm² |
| Tip rulmenți | C&U |
| Rulment parte antrenare DE | NU322 |
| Rulment parte neantrenare NDE | 6322-C3 |
| Durată medie viață rulmenți | 40000 h |
| Interval relubrifiere L1 DE / NDE | 2800 h / 5600 h |
| Inel compensare | NDE SIDE – standard |
| Lubrifianți rulmenți | Vezi manualul de instalare si mentenanta |

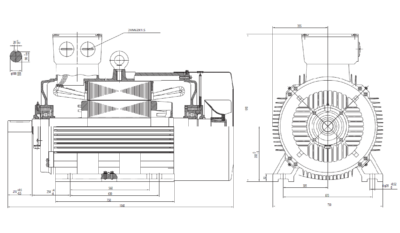

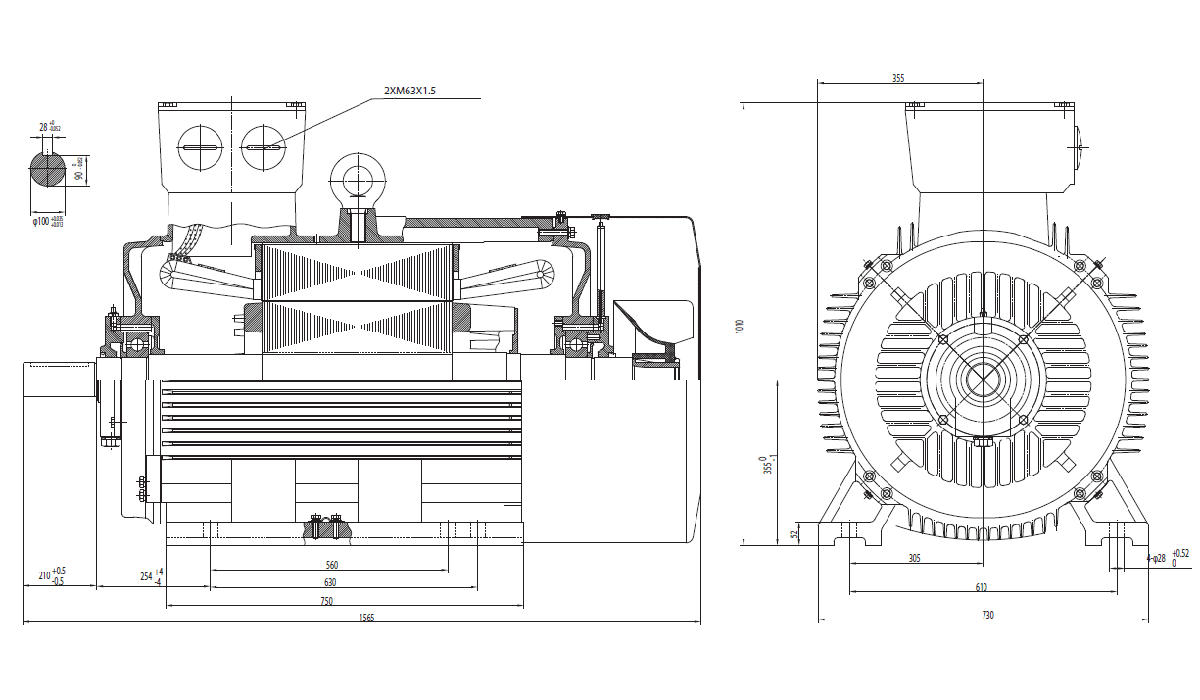

Dimensiuni |
|
| Dimensiune ax (diametru x lungime) | Ø100 x 210 mm |
| Lungime totală (L) | 1565 mm |
| Distanță găuri talpă (A x B) | A 610 mm, B 560 mm |
| Distanță umăr ax – gaură talpă (C) | 254 mm |
| Înălțime ax (H) | 355 mm |
| Înălțime totală cu cutie borne | 1010 mm |
| Lățime talpă | 730 mm |
| Intrare cablu cutie borne | 2-M63x1,5 |
Aplicații și Domenii de Utilizare
| Aplicație | Utilizare recomandată |
|---|---|
| Compresoare industriale ultra-heavy duty | Compresoare centrifugale și cu șurub de foarte mare capacitate utilizate în rafinării, petrochimie și procese industriale critice. |
| Pompe industriale de proces | Stații de pompare de mare capacitate, sisteme de răcire industrială și procese tehnologice cu funcționare continuă. |
| Motoreductoare industriale grele | Reductoare planetare și industriale compatibile IEC 355 pentru aplicații care necesită cupluri extrem de ridicate. |
| Ventilatoare industriale de proces | Ventilatoare centrifugale și axiale de mare debit utilizate în industria cimentului, metalurgică și energetică. |
| Mori industriale | Mori pentru ciment, minerale, cereale și alte procese de măcinare care necesită putere foarte ridicată și exploatare continuă. |
| Industria minieră | Concasoare, separatoare, elevatoare și instalații industriale care operează în condiții extreme de exploatare. |
| Industria cimentului | Mori, ventilatoare de proces, transportoare și echipamente industriale cu funcționare 24/7. |
| Industria energetică | Echipamente auxiliare pentru centrale electrice, sisteme de răcire și procese industriale de mare capacitate. |
| Transportoare industriale grele | Benzi transportoare pentru minereuri, agregate și materiale vrac utilizate în fluxuri industriale continue. |
| Utilaje OEM și construcții speciale | Integrare în echipamente industriale care necesită standard IEC 355 și arbore de 100 mm. |
Motorul electric trifazat 315 kW 1400 rpm IEC 355 reprezintă una dintre cele mai puternice și robuste configurații disponibile în categoria motoarelor industriale de joasă tensiune. Construit pe cadrul masiv IEC 355 și echipat cu arbore de 100 mm, acest model este proiectat pentru transmiterea unor cupluri extrem de ridicate către compresoare industriale, pompe de proces, motoreductoare grele, ventilatoare de mare debit și instalații industriale critice. Spre deosebire de variantele de 200 kW și 250 kW, motorul de 315 kW utilizează întregul potențial al gabaritului IEC 355, oferind o rezervă de putere considerabilă pentru procese industriale care funcționează permanent și nu permit întreruperi. Configurația cu 4 poli și turația nominală de aproximativ 1400 rpm asigură un echilibru excelent între cuplu și eficiență energetică, fiind una dintre cele mai utilizate soluții pentru acționări industriale de mare capacitate. Construcția robustă din fontă, protecția IP55, clasa de izolație F și regimul continuu de funcționare S1 permit exploatarea în cele mai dificile condiții industriale. Motoarele trifazate de 315 kW construite în gabaritul IEC 355 utilizează în mod uzual arbore de 100 mm, greutăți de peste 1.600 kg și eficiențe IE3 de aproximativ 96%, fiind proiectate pentru exploatare industrială intensivă.
Alte Turații Disponibile (315kW)
- Motoare electrice trifazate 3000 rpm
- Motoare electrice trifazate 1000 rpm
- Motoare electrice trifazate 750 rpm
Navigare Ierarhică și Produse Compatibile
- Motoare electrice trifazate 1400rpm
- Reductoare de turație
- Convertizoare de frecvență
- Transmisii mecanice
Avantajul All Industrial
- Putere Industrială de Vârf: cei 315 kW disponibili permit antrenarea celor mai solicitante instalații industriale, unde continuitatea procesului și rezerva de cuplu sunt esențiale.
- Construcție Masivă IEC 355: cadrul industrial și arborele de 100 mm oferă o capacitate excepțională de transmitere a cuplului și compatibilitate cu transmisii industriale grele.
- Fiabilitate pentru Exploatare 24/7: construcția din fontă, protecția IP55, regimul S1 și eficiența IE3 permit funcționarea permanentă în aplicații industriale critice.
