Motor vibrator trifazat 10000/15 aLL
Cod: 1000015TUn motor vibrator trifazat 10000/15 aLL este soluția de forță colosală pentru procesele industriale extreme care necesită o vibrație seismică colosală (1500 rpm). Generând o forță centrifugă de 100 kN (aproximativ 10197 kgf), acest motovibrator din Gabarit 90 marchează intrarea în clasa 90, fiind proiectat pentru a asigura golirea silozurilor gigant de peste 900 mc, alimentarea concasoarelor primare de capacitate colosală și compactarea prefabricatelor de infrastructură extremă.
Construit pentru a oferi fiabilitate industrială colosală, modelul de motor vibrator trifazat 10000/15 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și jeturi de apă (IP65). Datorită puterii de 7.8 kW și a greutății de 329 kg, este alegerea ideală pentru structuri metalice colosale extrem de ranforsate, silozuri de clincher gigant și stații de concasare de capacitate extremă unde este nevoie de forță colosală la 1500 rpm în Gabarit 90.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 10000/15 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 10000/15 (4 poli, 1500 RPM la 50Hz) |
| Cod produs | 1000015T |
| Marca | aLL industriaL |
| Forță centrifugă | 100 kN (~10197 kgf) |
| Moment de lucru | 405,30 kg.cm |
| Dezechilibru | 202,65 kg.cm |
| Greutate proprie unitară | 329 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP65 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6318 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP65 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 380V / Y: 660V – 380/660V |
| Putere absorbită | 7,8 kW |
| Curent nominal maxim | Y: 14,4 A |
| Factor de putere | 0,86 |
| Tip cablu / Presetupă | Cablu 4G X 6 / Presetupă M32x1.5 |

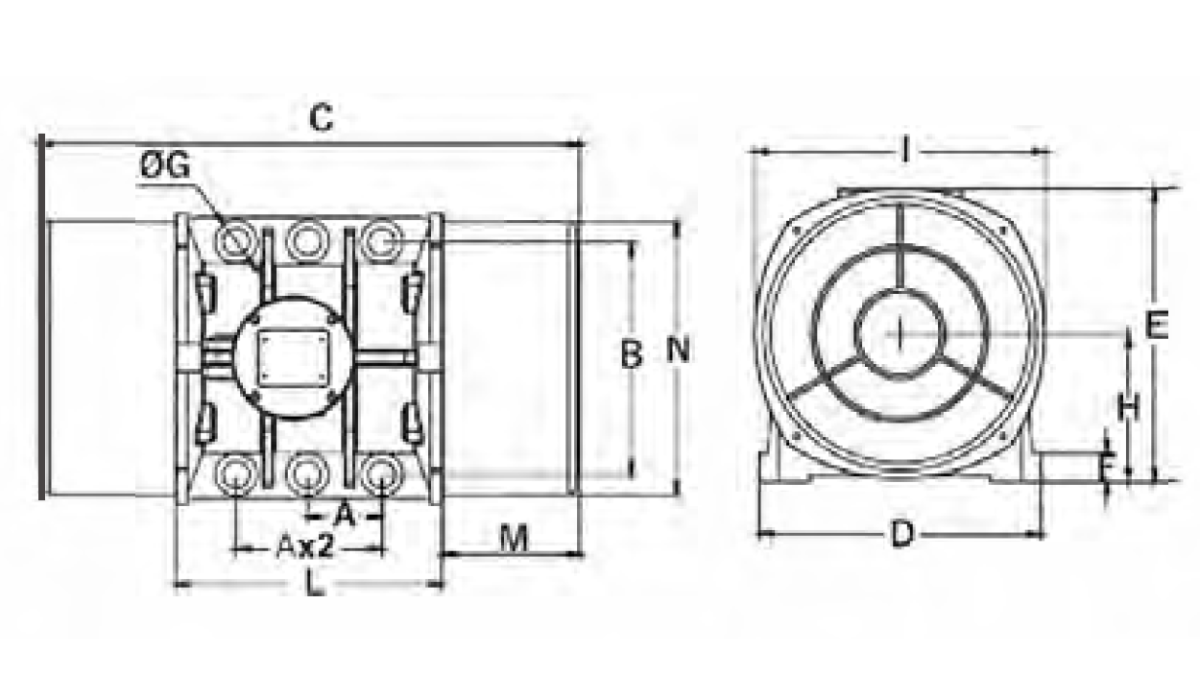

Dimensiuni gabarit și montaj ( Gabarit 90 ) |
|
| A – Interaxă găuri lungime | 125 mm |
| B – Interaxă găuri lățime | 380 mm |
| C – Lungime totală motor | 747 mm |
| D – Lățime talpă | 446 mm |
| E – Înălțime totală | 415 mm |
| F – Grosime talpă | 42 mm |
| G – Diametru găuri fixare | Ø 39 mm – 4 găuri |
| H – Înălțime ax | 206 mm |
| I – Lățime corp interior | 400 mm |
| L – Lățime cutie borne | 405 mm |
| M – Lungime capac mase | 170 mm |
| N – Diametru capace | 378 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 1100 Nm (M36) |
| Șurub fixare | M36 |
| Șaibă | 39 X 70 |

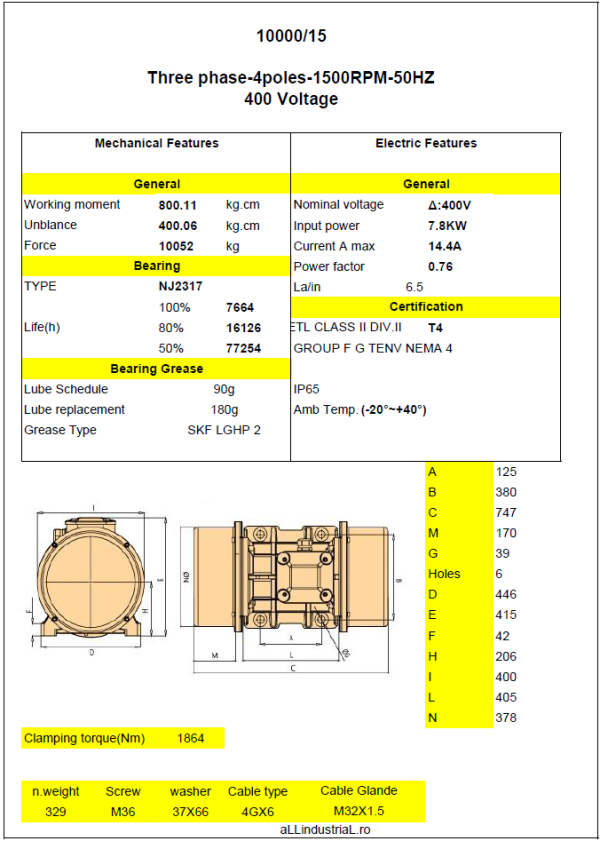

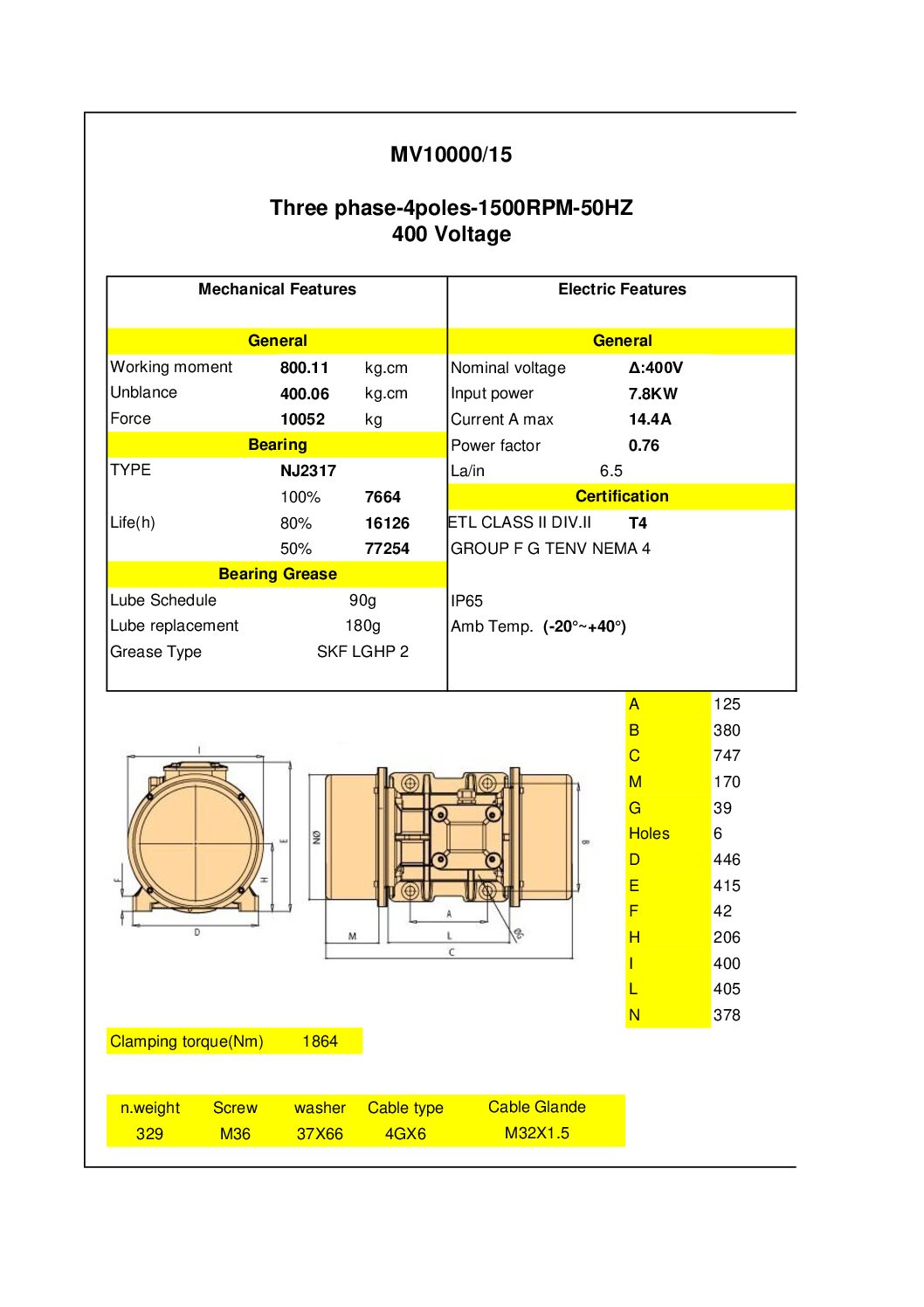

Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 10000/15 aLL – 380/660V – 1500 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului 10000/15 aLL
- Intrarea în Clasa 100 kN Gabarit 90: Cu 100 kN, este primul și unicul model din Gabarit 90, oferind structură colosală cu talpă de 42mm și lățime 446mm pentru silozuri de peste 900 mc.
- Vibrație Seismică Colosală: Frecvența de 1500 RPM la 100 kN creează o undă seismică de energie colosală capabilă să rupă bolțile de clincher întărit de peste 12 metri grosime în silozuri gigant.
- Construcție Colosală 329kg: Greutate de 329 kg, lungime totală 747mm și diametru capace 378mm pentru inerție maximă și stabilitate absolută la vibrație continuă S1.
- Fiabilitate IP65 pentru Capacitate Colosală: Bobinaj de cupru, rulmenți 6318 2Z C3 supradimensionați și presetupă M32x1.5, proiectat pentru silozuri gigant și instalații de concasare de capacitate colosală.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 10000/15 aLL este deosebit de eficient în:
- Golirea silozurilor gigant de 900-1200 mc pentru clincher, ciment, var și agregate cu coeziune extremă și întărire severă în timp.
- Alimentatoare vibrante colosale de 18-22 metri pentru concasoare primare și stații de concasare de capacitate colosală.
- Mese vibrante de 9-11 metri pentru compactarea elementelor prefabricate de infrastructură extremă, grinzi de pod și structuri de mare gabarit.
- Site vibrante industriale de capacitate colosală pentru sortarea balastului, piatră spartă și deșeuri din construcții de foarte mare volum.
Ghid de Alegere Corectă
Alegeți modelul 10000/15 aLL când treceți la Gabarit 90 și aveți nevoie de 100 kN la 1500 rpm. Este pragul ideal pentru silozuri gigant de peste 900 mc și materiale cu întărire colosală. Cu 329 kg, necesită structură colosală extrem de bine ranforsată cu contravântuiri multiple. Pentru silozuri peste 1200 mc sau materiale cu întărire extremă, treceți la gama 11500/15 din Gabarit 100.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1500 RPM pentru aplicații de capacitate colosală.
