Motor vibrator trifazat MVE 11500/15 OLI
Cod: MVE 11500/15E-100A0Un motor vibrator trifazat MVE 11500/15 de la OLI este motorul de 11.779 kg forță din Gabarit 100 care deschide clasa de 11,7 tone. Cu moment de 939 kgcm la 50Hz și 445 kg greutate, este motorul pe care îl alegi când MVE 10000/15 de 10.052 kg este la limită pentru silozul de 105-130 mc cu boltă de 2700-3100 mm.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 11500/15 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 11500/15 (4 poli, 1500 rpm la 50Hz) |
| Model | MVE 11500/15E-100A0 |
| Cod produs | MVE1150015T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 445 kg (50Hz) / 422 kg (60Hz) |
| Greutate maxima vibrata | 11.779 kg (50Hz) / 11.853 kg (60Hz) |
| Moment dinamic (Wm) | 939 kgcm (50Hz) / 655 kgcm (60Hz) |
| Turație nominală | 1500 rpm (50Hz) / 1800 rpm (60Hz) – 4 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T135°C IP66 (Zona 22) | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Δ) |
| Putere nominală absorbită (P1) | 9,0 kW (50Hz) / 10,0 kW (60Hz) |
| Curent nominal maxim (In) | 15,5 A la 400V Δ / 15,5 A la 460V Δ |
| Raport curent de pornire (Ia / In) | 7,0 / 7,0 |
| Tip presetupă cablu | M32 |

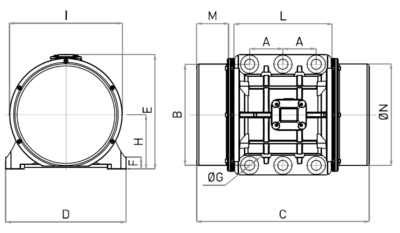

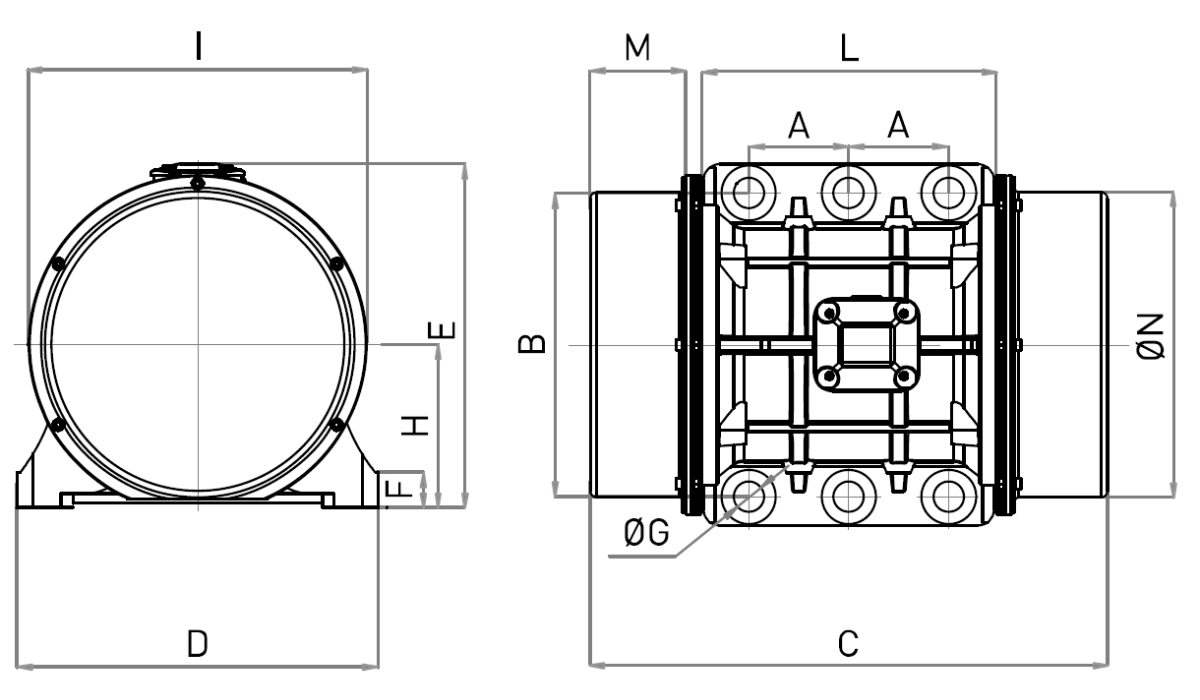

Dimensiuni gabarit și montaj ( Gabarit 100 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 440 mm |
| ØG – Găuri de fixare | Ø 45 mm (6 găuri) |
| C – Lungime totală motor | 890 mm |
| D – Lățime talpă | 530 mm |
| E – Înălțime totală | 484 mm |
| F – Grosime talpă | 37 mm |
| H – Înălțime ax | 232 mm |
| I – Lățime corp interior | 446 mm |
| L – Lățime cutie borne | 470 mm |
| M – Lungime capac mase | 210 mm |
| N – Diametru capace | 424 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 11500/15:
Acest motor vibrator trifazat MVE 11500/15 este dedicat forței de 11.779 kg la 1500 rpm unde 10.052 kg a fost depășit.
- Silozuri de 105-130 mc pentru ciment, var, clincher, cenușă cu boltă de 2700-3100 mm
- Pâlnii de 4000-5000 mm cu material de 7000-11779 kg care se tasează puternic
- Jgheaburi vibrante de 12-16 m cu tablă de 25-35 mm și flux de 80-140 t/h
- Site vibrante de 3200-4500 mm pentru sortare grea cu amplitudine mare la 1500 rpm
- Buncăre tampon de 8000-15000 kg unde este nevoie de desprindere cu moment de 939 kgcm
- Mese vibrante extra-grele unde 11.779 kg asigură compactare pe suprafață foarte mare
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 11500/15:
Motorul vibrator trifazat MVE 11500/15 îți oferă 11.779 kg la 50Hz și 11.853 kg la 60Hz cu moment de 939 kgcm, cu greutate de 445 kg. Este primul din Gabarit 100 FIG E cu 6 găuri Ø45.
Cu putere de 9,0 kW și curent de 15,5A la 400V Δ, Ia/In 7,0, presetupă M32, IP66 și Clasa Temp 135°C. Talpă de 37 mm pentru 11.779 kg forță continuă.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 17% peste MVE 10000/15 (11.779 vs 10.052 kg) cu salt la Gabarit 100 și prindere 140×440 Ø45 cu 6 găuri
- Lungime de 890 mm vs 726 mm la 10000/15 – carcasă mai lungă pentru moment de 939 kgcm
- Greutate de 445 kg vs 312 kg la 10000/15 – carcasă industrială extra-grea pentru clasa de 11,7 tone
- Putere de 9,0 kW vs 7,8 kW la 10000/15 – motor electric mai puternic pentru clasa de 11 tone
- Forță maximă din seria de 100 E cu aceeași carcasă ca 14500/15 – upgrade direct
Când să alegi acest motor vibrator trifazat MVE 11500/15?
Alege-l când MVE 10000/15 vibrează, dar bolta de 2700-3100 mm nu cade. Este pragul de 11.779 kg pentru silozuri de 105-130 mc.
Dacă ai nevoie de 11.779 kg forță continuă, Gabarit 100 de 890 mm și curent de 15,5A, MVE 11500/15 trifazat 4 poli Delta este soluția corectă între 10000/15 prea mic și 14500/15 deja de 14.352 kg.
