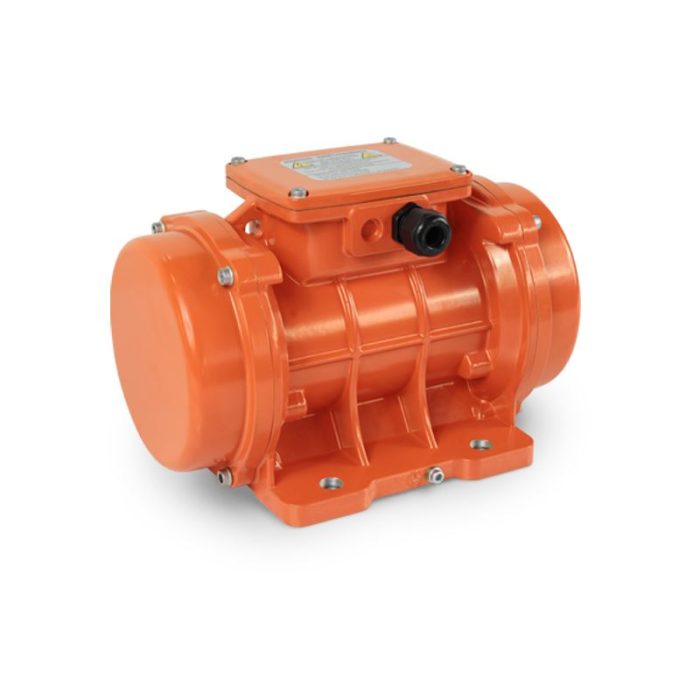

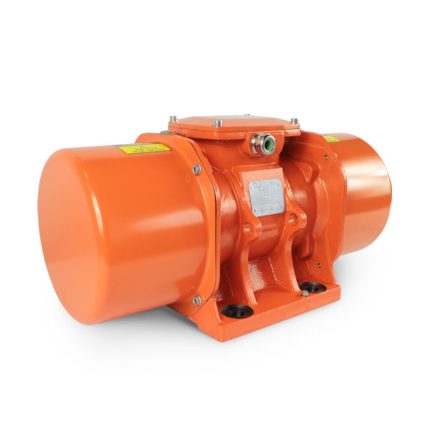

Motor vibrator trifazat 200/15 aLL
Cod: 20015TUn motor vibrator trifazat 200/15 aLL este soluția de forță medie pentru procesele industriale care necesită o vibrație profundă și cu amplitudine mare (1500 rpm). Generând o forță centrifugă de 2 kN (aproximativ 204 kgf), acest motovibrator din Gabarit 30 este proiectat pentru a asigura curgerea continuă și transportul materialelor cu greutate medie, acolo unde modelele de 0.3-0.9 kN nu mai fac față, cum ar fi buncăre de 1-2 mc, jgheaburi de 2-3 metri și site de sortare medii.
Construit pentru a oferi fiabilitate industrială în format compact, modelul de motor vibrator trifazat 200/15 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și jeturi de apă (IP65). Datorită consumului redus de doar 0.16 kW și a greutății de 12.8 kg, este alegerea ideală pentru integrarea pe structuri metalice medii, oferind cel mai bun raport forță / consum din gama de 2 kN la 1500 rpm.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 200/15 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 200/15 (4 poli, 1500 RPM la 50Hz) |
| Cod produs | 20015T |
| Marca | aLL industriaL |
| Forță centrifugă | 2 kN (~204 kgf) |
| Moment de lucru | 8,10 kg.cm |
| Dezechilibru | 4,05 kg.cm |
| Greutate proprie unitară | 12,8 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP65 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6204 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP65 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 0,16 kW |
| Curent nominal maxim | Y: 0,49 A |
| Factor de putere | 0,70 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M20x1.5 |

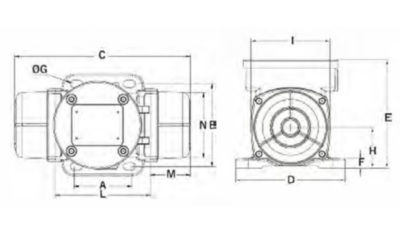

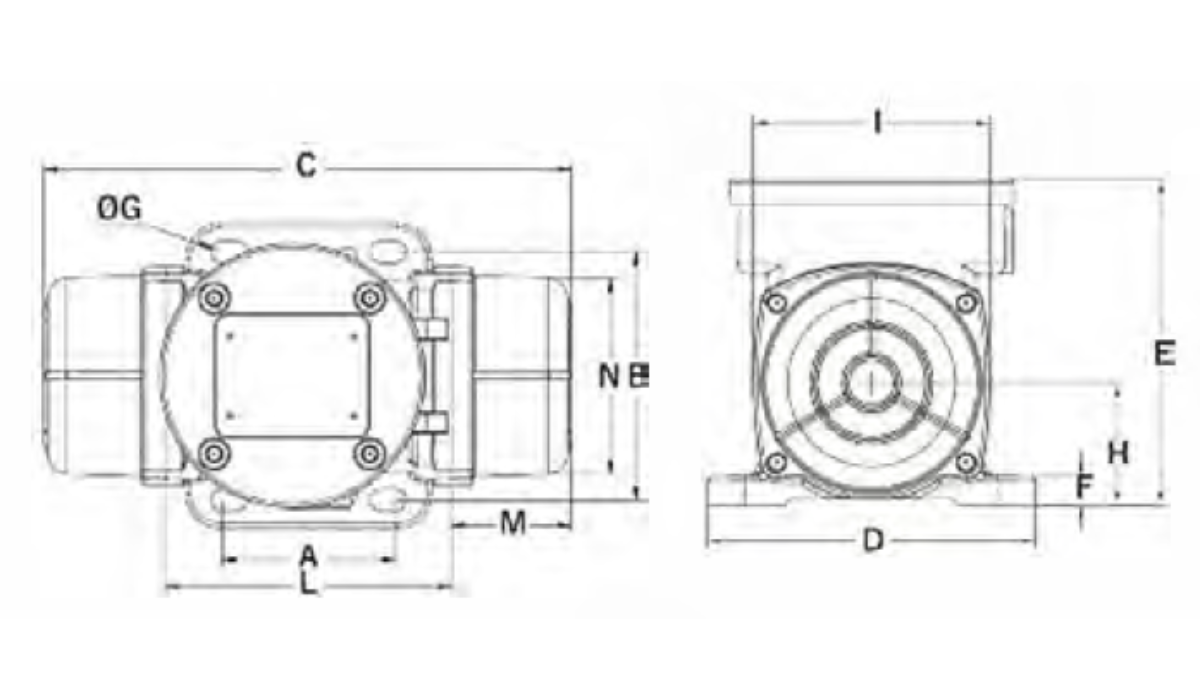

Dimensiuni gabarit și montaj ( Gabarit 30 ) |
|
| A – Interaxă găuri lungime | 90 mm |
| B – Interaxă găuri lățime | 125 mm |
| C – Lungime totală motor | 307 mm |
| D – Lățime talpă | 155 mm |
| E – Înălțime totală | 175 mm |
| F – Grosime talpă | 14 mm |
| G – Diametru găuri fixare | Ø 13 mm – 4 găuri |
| H – Înălțime ax | 78 mm |
| I – Lățime corp interior | 142 mm |
| L – Lățime cutie borne | 163 mm |
| M – Lungime capac mase | 72 mm |
| N – Diametru capace | 134 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 77 Nm (M12) |
| Șurub fixare | M12 |
| Șaibă | 13 X 24 |

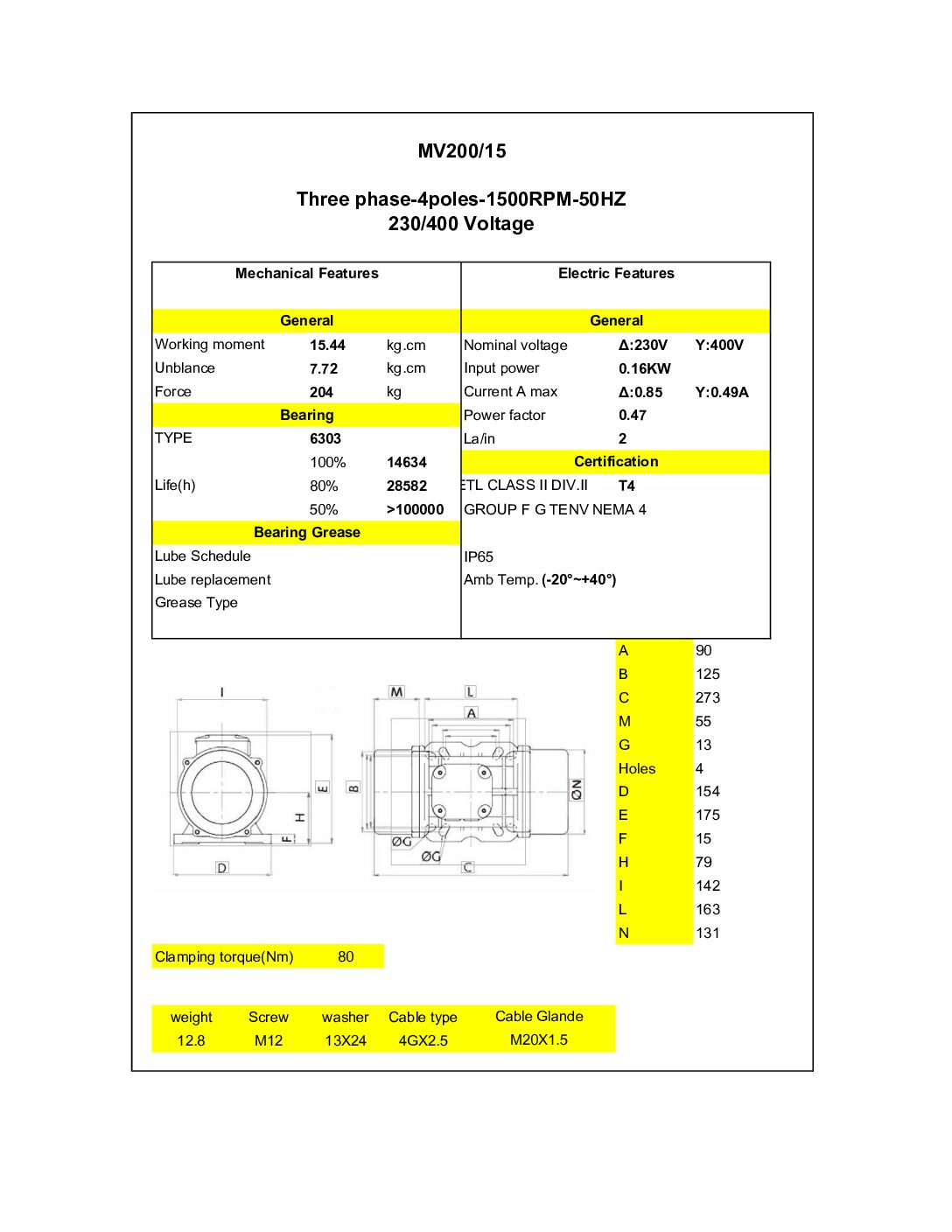

Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 200/15 aLL – 220/380V – 1500 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului 200/15 aLL
- Pragul Industrial Real la 1500 RPM: Cu 2 kN forță, este primul model care poate gestiona buncăre de 1-2 mc cu materiale semi-coezive, oferind o amplitudine mult mai mare decât gama de 0.9 kN.
- Amplitudine Mare pentru Transport: Frecvența de 1500 RPM la 2 kN asigură un transport lent, cu bătaie lungă, ideal pentru jgheaburi vibrante de 2-3 metri unde 3000 RPM doar ciuruie materialul pe loc.
- Eficiență Energetică Remarcabilă: Doar 0.16 kW putere absorbită pentru 2 kN, cel mai eficient din gabaritul 30 pentru funcționare continuă S1.
- Construcție Ranforsată IP65: Talpă de 14mm grosime, rulmenți 6204 2Z C3 supradimensionați și protecție IP65 la praf și apă, proiectat pentru medii industriale cu praf abraziv.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 200/15 aLL este deosebit de eficient în:
- Golirea buncărelor medii de 1-2 mc pentru agregate fine, nisip, cereale, pelete și materiale care tind să se compacteze.
- Jgheaburi și transportoare vibrante de lungime medie (1.5-3m) pentru dozare controlată în linii de producție.
- Mese vibrante pentru compactarea betonului, prefabricate medii și eliminarea bulelor de aer din matrițe.
- Site și ciururi vibrante pentru sortarea agregatelor 0-16mm, cernere de nisip și separare materiale reciclabile.
Ghid de Alegere Corectă
Alegeți modelul 200/15 aLL când intrați în zona industrială ușoară și aveți nevoie de 2 kN la 1500 rpm. Este modelul de start pentru orice buncăr peste 1 mc. Dacă materialul dumneavoastră este uscat și curge relativ bine, dar are nevoie de un impuls de desprindere profund, acesta este alegerea corectă. Pentru materiale umede, argiloase sau buncăre peste 2 mc, orientați-vă spre 300/15 sau 400/15 care oferă aceeași prindere dar forță mai mare.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1500 RPM pentru aplicații de transport și compactare medie.
