Motor vibrator trifazat 1100/15 aLL
Cod: 110015TUn motor vibrator trifazat 1100/15 aLL este soluția de mare tonaj pentru procesele industriale foarte grele care necesită o vibrație profundă și cu energie foarte mare (1500 rpm). Generând o forță centrifugă de 11 kN (aproximativ 1121 kgf), acest motovibrator din Gabarit 50 (size50) este proiectat pentru a asigura golirea silozurilor de mare capacitate, alimentarea liniilor de concasare primară și compactarea prefabricatelor de mare greutate unde modelele de 7-8 kN nu mai fac față.
Construit pentru a oferi fiabilitate industrială de mare tonaj, modelul de motor vibrator trifazat 1100/15 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și jeturi de apă (IP65). Datorită puterii de 0.65 kW și a greutății de 36.5 kg, este alegerea ideală pentru structuri metalice foarte puternic ranforsate, cariere, balastiere și stații de betoane de mare capacitate unde este nevoie de o vibrație de 1500 rpm cu energie de desprindere maximă.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 1100/15 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 1100/15 (4 poli, 1500 RPM la 50Hz) |
| Cod produs | 110015T |
| Marca | aLL industriaL |
| Forță centrifugă | 11 kN (~1121 kgf) |
| Moment de lucru | 44,58 kg.cm |
| Dezechilibru | 22,29 kg.cm |
| Greutate proprie unitară | 36,5 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP65 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6308 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP65 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 0,65 kW |
| Curent nominal maxim | Y: 1,4 A |
| Factor de putere | 0,79 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M20x1.5 |
Dimensiuni gabarit și montaj ( Gabarit 50 ) |
|
| A – Interaxă găuri lungime | 120 mm |
| B – Interaxă găuri lățime | 170 mm |
| C – Lungime totală motor | 457 mm |
| D – Lățime talpă | 208 mm |
| E – Înălțime totală | 210 mm |
| F – Grosime talpă | 24 mm |
| G – Diametru găuri fixare | Ø 17 mm – 4 găuri |
| H – Înălțime ax | 95 mm |
| I – Lățime corp interior | 180 mm |
| L – Lățime cutie borne | 205 mm |
| M – Lungime capac mase | 126 mm |
| N – Diametru capace | 170 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 190 Nm (M16) |
| Șurub fixare | M16 |
| Șaibă | 17 X 30 |

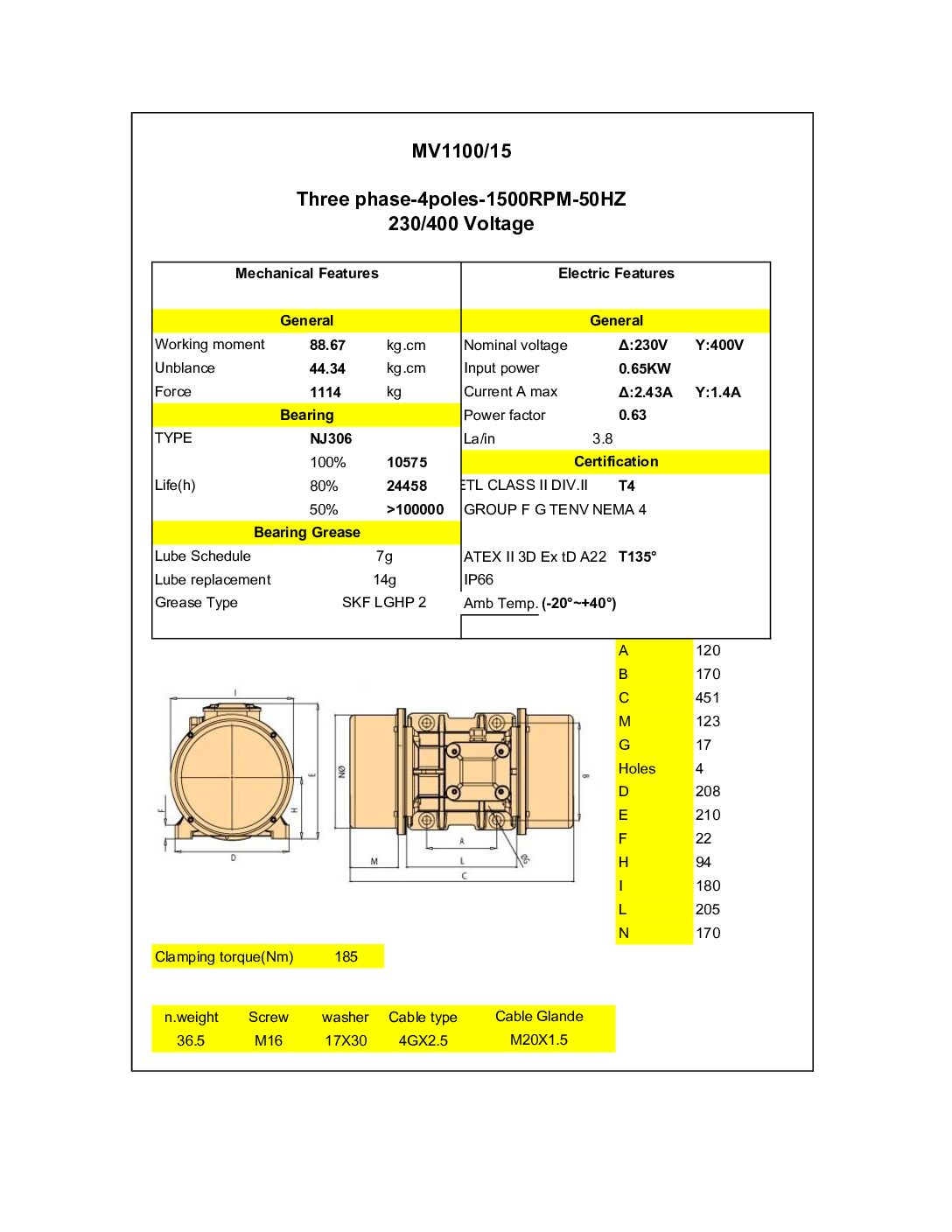

Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 1100/15 aLL – 220/380V – 1500 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului 1100/15 aLL
- Forță de Vârf în Gabarit 50: Cu 11 kN, este cel mai puternic motor din size50, oferind cu 57% mai multă forță decât 700/15 în același gabarit de prindere 120x170mm.
- Vibrație cu Penetrare Extremă la 1500 RPM: Frecvența de 4 poli la 11 kN creează o undă seismică de mare energie care se propagă prin toată coloana de material, ideală pentru silozuri de peste 20 mc.
- Construcție Lungă pentru Stabilitate: Lungime totală 457mm (față de 395mm la 700/15) pentru o distribuție superioară a maselor și o durată de viață mai mare a rulmenților la forță mare.
- Fiabilitate în Medii Extreme IP65: Bobinaj de cupru, izolație Clasa F, rulmenți 6308 2Z C3 supradimensionați și protecție IP65, proiectat pentru cariere și stații de concasare unde praful și șocurile sunt extreme.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 1100/15 aLL este deosebit de eficient în:
- Golirea silozurilor mari de 15-25 mc pentru clincher, ciment, agregate grele 0-63mm și materiale de carieră cu coeziune mare.
- Alimentatoare vibrante de mare tonaj de 5-7 metri pentru concasoare primare și stații de sortare de mare capacitate.
- Mese vibrante de 2.5-3.5 metri pentru compactarea betonului de mare densitate, tuburi mari și elemente prefabricate de infrastructură.
- Site vibrante industriale grele pentru sortarea balastului și a materialelor de carieră cu granulație mare.
Ghid de Alegere Corectă
Alegeți modelul 1100/15 aLL când 700/15 și 800/15 nu mai fac față și aveți nevoie de forță maximă în gabaritul 50 fără a trece la gabaritul 60 (60.5kg). Este pragul ideal pentru silozuri peste 20 mc și materiale cu umiditate foarte mare. Cu 11 kN la 1500 rpm, rupe orice boltă de material formată în silozurile de ciment și var. Pentru silozuri peste 30 mc sau materiale extrem de coezive, treceți la gama 1400/15 din gabarit 60.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1500 RPM pentru aplicații de mare tonaj.
