Motor vibrator trifazat 1400/15 aLL
Cod: 140015TUn motor vibrator trifazat 1400/15 aLL este soluția de mare tonaj pentru procesele industriale foarte grele care necesită o vibrație profundă și cu energie foarte mare (1500 rpm). Generând o forță centrifugă de 14 kN (aproximativ 1427 kgf), acest motovibrator din Gabarit 60 marchează intrarea în clasa de forță 14+ kN, fiind proiectat pentru a asigura golirea silozurilor de mare capacitate, alimentarea concasoarelor primare și compactarea prefabricatelor de infrastructură unde modelele din Gabarit 50 nu mai fac față.
Construit pentru a oferi fiabilitate industrială de mare tonaj, modelul de motor vibrator trifazat 1400/15 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și jeturi de apă (IP65). Datorită puterii de 0.90 kW și a greutății de 60.5 kg, este alegerea ideală pentru structuri metalice foarte puternic ranforsate, cariere, balastiere și stații de betoane de mare capacitate unde este nevoie de o vibrație de 1500 rpm cu energie de desprindere maximă.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 1400/15 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 1400/15 (4 poli, 1500 RPM la 50Hz) |
| Cod produs | 140015T |
| Marca | aLL industriaL |
| Forță centrifugă | 14 kN (~1427 kgf) |
| Moment de lucru | 56,74 kg.cm |
| Dezechilibru | 28,37 kg.cm |
| Greutate proprie unitară | 60,5 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP65 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6310 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP65 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 0,90 kW |
| Curent nominal maxim | Y: 1,78 A |
| Factor de putere | 0,79 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M25x1.5 |

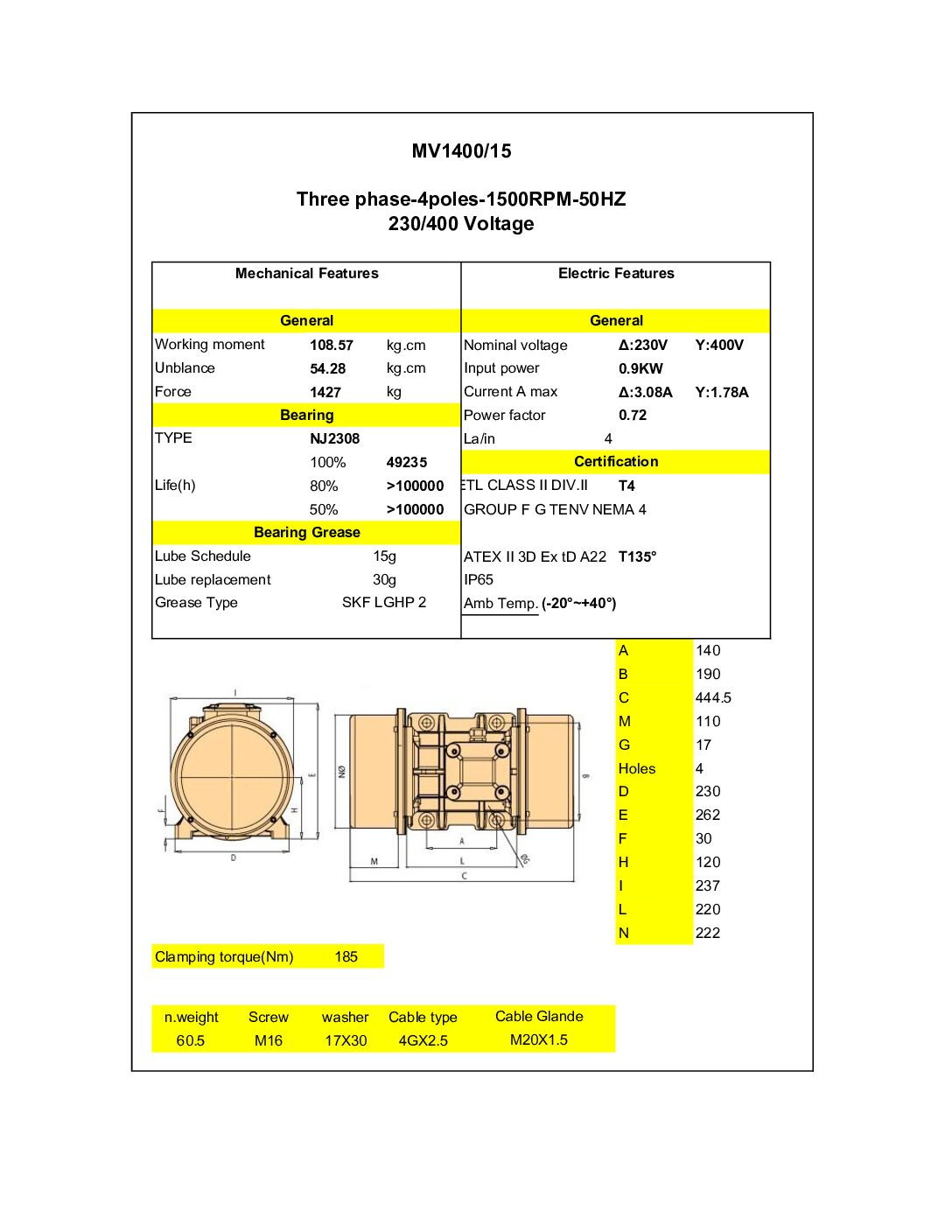

Dimensiuni gabarit și montaj ( Gabarit 60 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 190 mm |
| C – Lungime totală motor | 444,5 mm |
| D – Lățime talpă | 230 mm |
| E – Înălțime totală | 262 mm |
| F – Grosime talpă | 30 mm |
| G – Diametru găuri fixare | Ø 17 mm – 4 găuri |
| H – Înălțime ax | 122 mm |
| I – Lățime corp interior | 237 mm |
| L – Lățime cutie borne | 224,5 mm |
| M – Lungime capac mase | 110 mm |
| N – Diametru capace | 222 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 190 Nm (M16) |
| Șurub fixare | M16 |
| Șaibă | 17 X 30 |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 1400/15 aLL – 220/380V – 1500 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului 1400/15 aLL
- Intrarea în Clasa 14 kN: Cu 14 kN, este primul model din Gabarit 60, oferind cu 27% mai multă forță decât 1100/15 și o structură mult mai robustă pentru silozuri de peste 30 mc.
- Vibrație de Mare Adâncime: Frecvența de 1500 RPM la 14 kN generează o undă seismică care rupe bolțile de clincher și ciment întărit de până la 2-3 metri grosime.
- Talpă de 30mm și Construcție de Forță: Talpă groasă de 30mm, lățime talpă 230mm și înălțime totală 262mm pentru distribuția optimă a forței de 14 kN pe structuri ranforsate.
- Fiabilitate IP65 pentru Medii Extreme: Bobinaj de cupru, rulmenți 6310 2Z C3 și presetupă M25x1.5, proiectat pentru funcționare continuă S1 în cariere, ciment și stații de asfalt.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 1400/15 aLL este deosebit de eficient în:
- Golirea silozurilor foarte mari de 30-50 mc pentru clincher, ciment, var, agregate grele și materiale cu coeziune extremă.
- Alimentatoare vibrante de mare tonaj de 6-8 metri pentru concasoare primare și stații de concasare-sortare de mare capacitate.
- Mese vibrante de 3-4 metri pentru compactarea elementelor prefabricate de infrastructură grea, grinzi și chesoane.
- Site vibrante industriale extra-grele pentru sortarea balastului, piatră spartă și deșeuri din construcții de mare volum.
Ghid de Alegere Corectă
Alegeți modelul 1400/15 aLL când treceți de la Gabarit 50 la Gabarit 60 și aveți nevoie de 14 kN la 1500 rpm. Este pragul ideal pentru silozuri de ciment de peste 30 mc și materiale care se întăresc în timp. Dacă 1100/15 nu mai rupe bolta, 1400/15 cu structură de 230mm lățime și 30mm grosime talpă este soluția de forță. Pentru silozuri peste 50 mc, urcați spre 2400/15 care are același gabarit dar 24 kN.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1500 RPM pentru aplicații de foarte mare tonaj.
