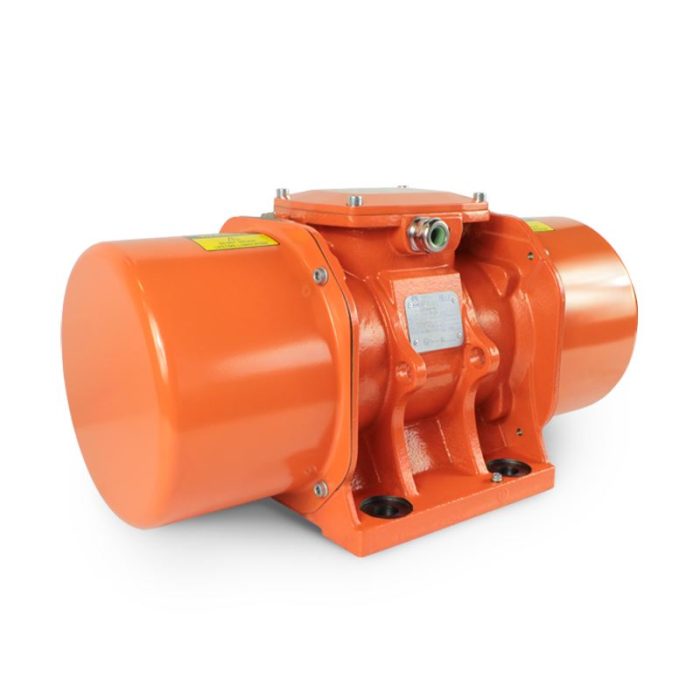

Motor vibrator trifazat 11500/15 aLL
Cod: 1150015TUn motor vibrator trifazat 11500/15 aLL este soluția de forță colosală pentru procesele industriale extreme care necesită o vibrație seismică colosală (1500 rpm). Generând o forță centrifugă de 116 kN (aproximativ 11828 kgf), acest motovibrator din Gabarit 100 marchează intrarea în clasa maximă 100, fiind proiectat pentru a asigura golirea silozurilor gigant de peste 1200 mc, alimentarea concasoarelor primare de capacitate colosală și compactarea prefabricatelor de infrastructură extremă.
Construit pentru a oferi fiabilitate industrială colosală, modelul de motor vibrator trifazat 11500/15 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și jeturi de apă (IP65). Datorită puterii de 9 kW și a greutății de 445 kg, este alegerea ideală pentru structuri metalice colosale extrem de ranforsate, silozuri de clincher gigant și stații de concasare de capacitate extremă unde este nevoie de forță colosală la 1500 rpm în Gabarit 100.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 11500/15 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 11500/15 (4 poli, 1500 RPM la 50Hz) |
| Cod produs | 1150015T |
| Marca | aLL industriaL |
| Forță centrifugă | 116 kN (~11828 kgf) |
| Moment de lucru | 470,15 kg.cm |
| Dezechilibru | 235,07 kg.cm |
| Greutate proprie unitară | 445 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP65 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6319 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP65 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 380V / Y: 660V – 380/660V |
| Putere absorbită | 9 kW |
| Curent nominal maxim | Y: 15,5 A |
| Factor de putere | 0,88 |
| Tip cablu / Presetupă | Cablu 4G X 6 / Presetupă M32x1.5 |

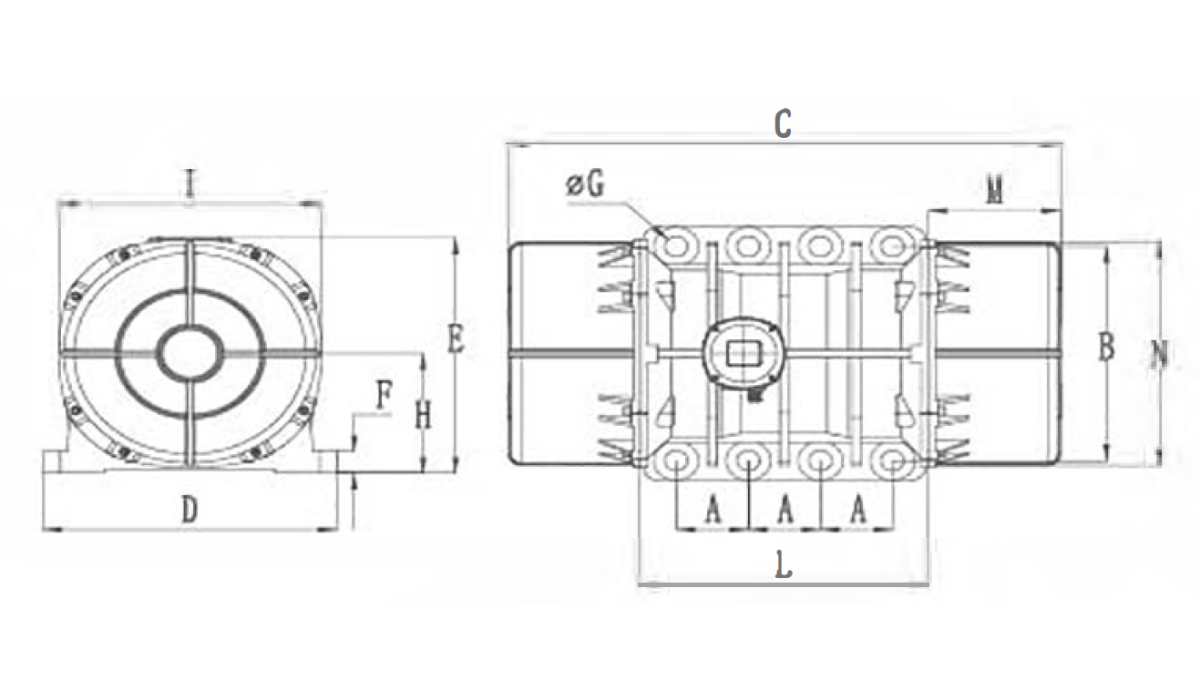

Dimensiuni gabarit și montaj ( Gabarit 100 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 440 mm |
| C – Lungime totală motor | 906 mm |
| D – Lățime talpă | 530 mm |
| E – Înălțime totală | 484 mm |
| F – Grosime talpă | 37 mm |
| G – Diametru găuri fixare | Ø 45 mm – 4 găuri |
| H – Înălțime ax | 232 mm |
| I – Lățime corp interior | 445 mm |
| L – Lățime cutie borne | 486 mm |
| M – Lungime capac mase | 210 mm |
| N – Diametru capace | 424 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 1800 Nm (M42) |
| Șurub fixare | M42 |
| Șaibă | 45 X 80 |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 11500/15 aLL – 380/660V – 1500 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului 11500/15 aLL
- Intrarea în Clasa 116 kN Gabarit 100: Cu 116 kN, este primul model din Gabarit 100, oferind structură colosală cu talpă de 37mm și lățime 530mm și lungime 906mm pentru silozuri de peste 1200 mc.
- Vibrație Seismică Colosală: Frecvența de 1500 RPM la 116 kN creează o undă seismică de energie colosală capabilă să rupă bolțile de clincher întărit de peste 14 metri grosime în silozuri gigant.
- Construcție Colosală 445kg: Greutate de 445 kg, interaxă 140x440mm și diametru capace 424mm pentru inerție maximă și stabilitate absolută la vibrație continuă S1.
- Fiabilitate IP65 pentru Capacitate Maximă: Bobinaj de cupru, rulmenți supradimensionați și presetupă M32x1.5, proiectat pentru silozuri gigant și instalații de concasare de capacitate maximă, tip E.
Aplicații Specifice Recomandate – Motor vibrator trifazat 11500/15 aLL
Acest model de motor vibrator trifazat 11500/15 aLL este deosebit de eficient în:
- Golirea silozurilor gigant de 1200-1500 mc pentru clincher, ciment, var și agregate cu coeziune extremă și întărire severă în timp.
- Alimentatoare vibrante colosale de 20-25 metri pentru concasoare primare și stații de concasare de capacitate maximă.
- Mese vibrante de 10-12 metri pentru compactarea elementelor prefabricate de infrastructură extremă, grinzi de pod și structuri de mare gabarit.
- Site vibrante industriale de capacitate maximă pentru sortarea balastului, piatră spartă și deșeuri din construcții de foarte mare volum.
Ghid de Alegere Corectă
Alegeți modelul 11500/15 aLL când treceți la Gabarit 100 și aveți nevoie de 116 kN la 1500 rpm. Este pragul ideal pentru silozuri gigant de peste 1200 mc și materiale cu întărire colosală. Cu 445 kg, necesită structură colosală extrem de bine ranforsată cu contravântuiri multiple. Pentru silozuri peste 1500 mc sau materiale cu întărire extremă, treceți la gama 14500/15 care oferă 141 kN în același gabarit.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1500 RPM pentru aplicații de capacitate maximă.
