Motor vibrator trifazat 14500/15 aLL
Cod: 1450015TUn motor vibrator trifazat 14500/15 aLL este soluția de forță colosală maximă pentru procesele industriale extreme care necesită o vibrație seismică colosală (1500 rpm). Generând o forță centrifugă de 141 kN (aproximativ 14377 kgf), acest motovibrator din Gabarit 100 este cel mai puternic din întreaga gamă MV/15, fiind proiectat pentru a asigura golirea silozurilor gigant de peste 1500 mc, alimentarea concasoarelor primare de capacitate maximă și compactarea prefabricatelor de infrastructură extremă unde 116 kN nu mai este suficient.
Construit pentru a oferi fiabilitate industrială colosală maximă, modelul de motor vibrator trifazat 14500/15 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și jeturi de apă (IP65). Datorită puterii de 11.5 kW și a greutății de 460 kg, este alegerea ideală pentru structuri metalice colosale extrem de ranforsate, silozuri de clincher gigant și stații de concasare de capacitate maximă unde este nevoie de forță colosală maximă la 1500 rpm în Gabarit 100.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 14500/15 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 14500/15 (4 poli, 1500 RPM la 50Hz) |
| Cod produs | 1450015T |
| Marca | aLL industriaL |
| Forță centrifugă | 141 kN (~14377 kgf) |
| Moment de lucru | 571,47 kg.cm |
| Dezechilibru | 285,73 kg.cm |
| Greutate proprie unitară | 460 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP65 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6319 2Z C3 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP65 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 380V / Y: 660V – 380/660V |
| Putere absorbită | 11,5 kW |
| Curent nominal maxim | Y: 18,5 A |
| Factor de putere | 0,88 |
| Tip cablu / Presetupă | Cablu 4G X 10 / Presetupă M32x1.5 |

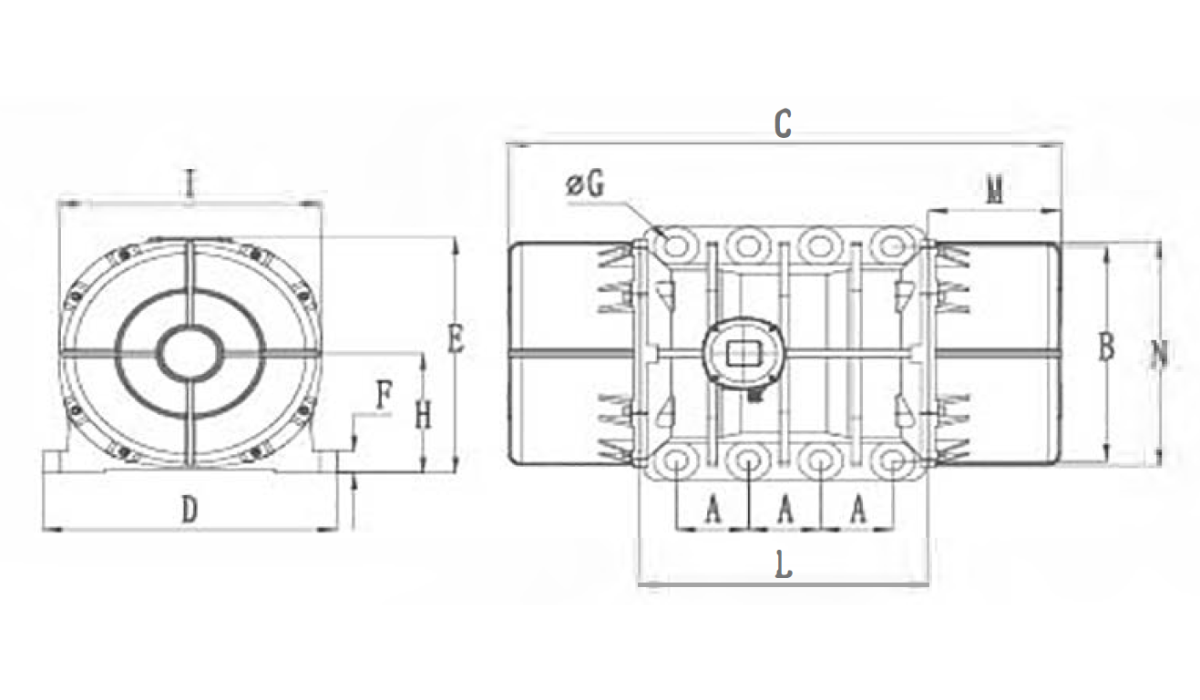

Dimensiuni gabarit și montaj ( Gabarit 100 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 440 mm |
| C – Lungime totală motor | 906 mm |
| D – Lățime talpă | 530 mm |
| E – Înălțime totală | 484 mm |
| F – Grosime talpă | 37 mm |
| G – Diametru găuri fixare | Ø 45 mm – 4 găuri |
| H – Înălțime ax | 232 mm |
| I – Lățime corp interior | 445 mm |
| L – Lățime cutie borne | 486 mm |
| M – Lungime capac mase | 210 mm |
| N – Diametru capace | 424 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 1800 Nm (M42) |
| Șurub fixare | M42 |
| Șaibă | 45 X 80 |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 14500/15 aLL – 380/660V – 1500 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului 14500/15 aLL
- Forță Maximă Absolută în Gamă 141 kN: Cu 141 kN, este cel mai puternic motor din întreaga gamă MV/15, oferind cu 21% mai multă forță decât 11500/15 în același gabarit 100 de prindere 140x440mm.
- Vibrație Seismică Maximă: Frecvența de 1500 RPM la 141 kN creează unda seismică supremă de energie colosală capabilă să rupă bolțile de clincher întărit de peste 16 metri grosime în silozuri de peste 1500 mc.
- Construcție Colosală Maximă 460kg: Greutate de 460 kg, lungime 906mm, lățime talpă 530mm și diametru capace 424mm pentru inerție absolut maximă la vibrație continuă S1.
- Fiabilitate IP65 pentru Capacitate Maximă Absolută: Talpă de 37mm, bobinaj de cupru, rulmenți supradimensionați și presetupă M32x1.5, tip E, proiectat pentru silozuri gigant și instalații de concasare de capacitate maximă absolută.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 14500/15 aLL este deosebit de eficient în:
- Golirea silozurilor gigant de 1500-2000 mc pentru clincher, ciment, var și agregate cu coeziune extremă și întărire severă în timp.
- Alimentatoare vibrante colosale de 25-30 metri pentru concasoare primare și stații de concasare de capacitate maximă absolută.
- Mese vibrante de 12-14 metri pentru compactarea elementelor prefabricate de infrastructură extremă, grinzi de pod și structuri de mare gabarit.
- Site vibrante industriale de capacitate maximă absolută pentru sortarea balastului, piatră spartă și deșeuri din construcții de foarte mare volum.
Ghid de Alegere Corectă
Alegeți modelul 14500/15 aLL când aveți nevoie de forță maximă absolută în gamă și 11500/15 nu mai face față. Este vârful gamei MV/15 cu 141 kN la 1500 rpm. Cu 460 kg, necesită structură colosală extrem de bine ranforsată cu contravântuiri multiple și calcul de rezistență. Este soluția finală pentru silozuri de peste 1500 mc unde bolțile de material au peste 15 metri grosime și coeziune extremă.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1500 RPM pentru aplicații de capacitate maximă absolută.
