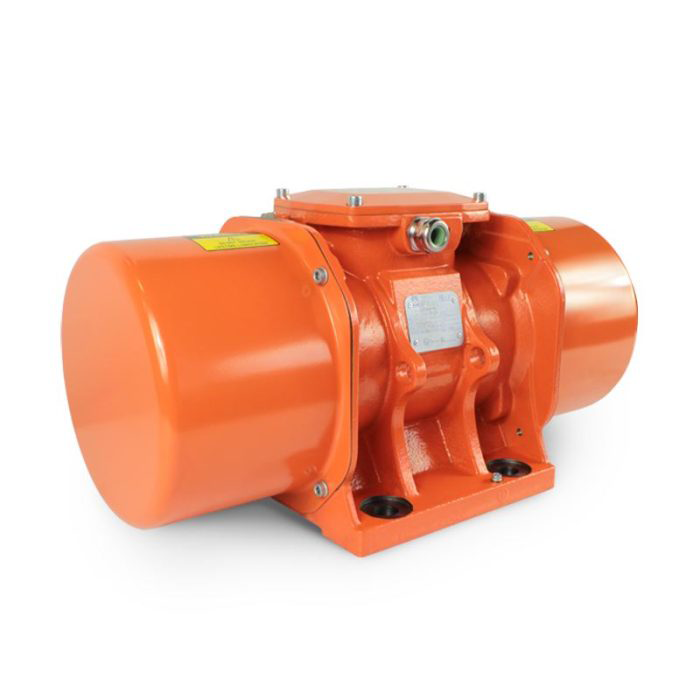

Motor vibrator trifazat 22000/1 aLL
Cod: 220001TUn motor vibrator trifazat 22000/1 aLL este soluția ultra-colosală pentru cele mai mari silozuri industriale și instalații de minerit greu care necesită o vibrație ultra-profundă, lentă și cu putere extremă de desprindere (1000 rpm). Generând o forță centrifugă de 223 kN (aproximativ 22000 kgf), acest motovibrator industrial ultra-colosal este modelul de intrare în gabarit 110, proiectat special pentru cele mai extreme blocaje din industria grea.
Construit pentru industrie ultra-colosală, modelul de motor vibrator trifazat 22000/1 aLL beneficiază de funcționare continuă (S1) și protecție completă la praf și apă (IP66). Datorită puterii de 13.95 kW și a greutății de 916 kg, este alegerea supremă pentru silozuri ultra-colosale unde este nevoie de o vibrație de 1000 rpm cu amplitudine extremă.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 22000/1 aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 22000/1 (6 poli, 1000 RPM la 50Hz) |
| Cod produs | 220001T |
| Marca | aLL industriaL |
| Forță centrifugă | 223 kN (~22000 kgf) |
| Moment de lucru | 1271,10 kg.cm |
| Dezechilibru | 635,55 kg.cm |
| Greutate proprie unitară | 916 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6324 2Z C4 |
| Durată de viață rulment | 100% – >100000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 380V / Y: 660V – 380/660V |
| Putere absorbită | 13,95 kW |
| Curent nominal maxim | Y: 28 A |
| Factor de putere | 0,87 |
| Tip cablu / Presetupă | Cablu 4G X 10 / Presetupă M32x1.5 |

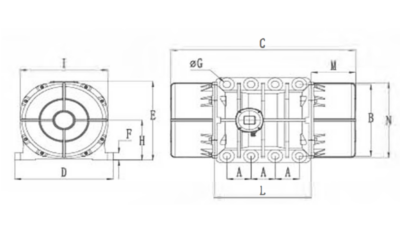

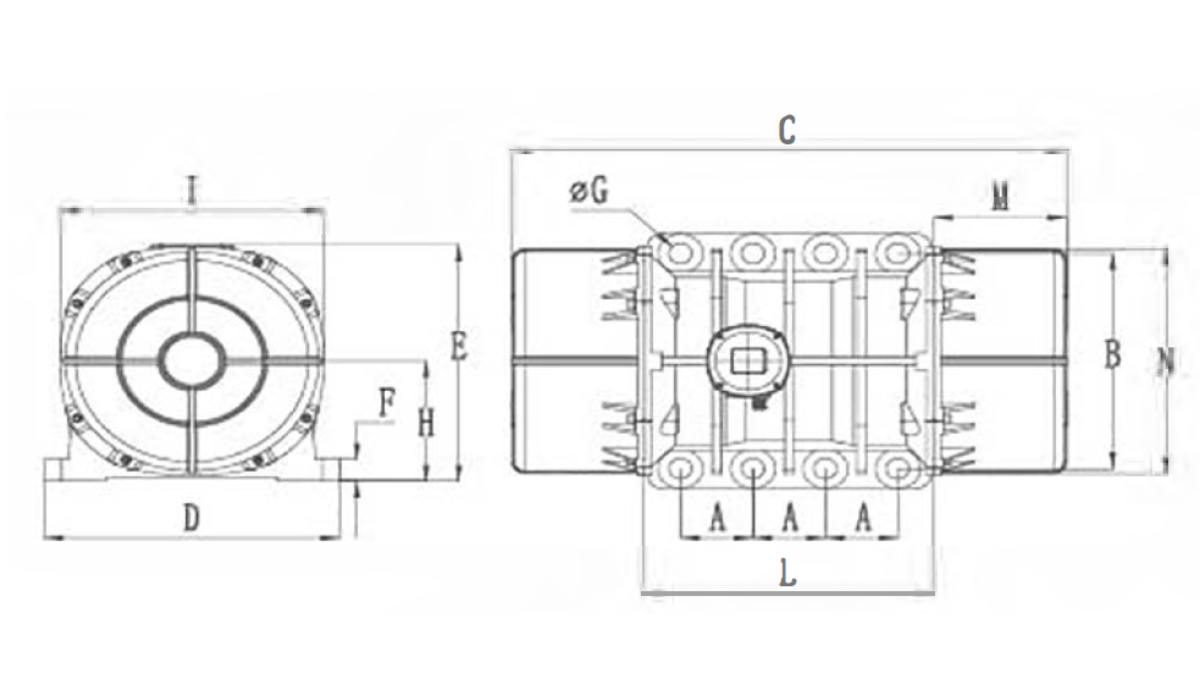

Dimensiuni gabarit și montaj ( Gabarit 110 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 520 mm |
| C – Lungime totală motor | 1130 mm |
| D – Lățime talpă | 620 mm |
| E – Înălțime totală | 590 mm |
| F – Grosime talpă | 42 mm |
| G – Diametru găuri fixare | Ø 45 mm – 4 găuri |
| H – Înălțime ax | 297 mm |
| I – Lățime corp interior | 560 mm |
| L – Lățime cutie borne | 560 mm |
| M – Lungime capac mase | 285 mm |
| N – Diametru capace | 530 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 1200 Nm (M42) |
| Șurub fixare | M42 |
| Șaibă | 45 X 85 |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 22000/1 aLL – 380/660V – 1000 RPM – 50Hz – conform tabel oficial atasat; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Specifice modelului de Motor Vibrator Trifazat 22000/1 aLL
- Vibrație Ultra-Profundă la 1000 RPM – Intrare Gabarit 110: Frecvența de 1000 RPM asigură o undă de vibrație cu penetrare maximă și amplitudine extremă, fiind modelul de intrare în gabaritul 110 cu 223 kN pentru silozuri de 300-500 mc.
- Forță de 223 kN la 13.95 kW – Putere Ultra-Colosală: Modelul 22000/1 aLL oferă 22000 kgf nominali cu alimentare 380/660V, perfect pentru regim S1 continuu pe structuri ultra-colosale.
- Design Industrial Ultra-Colosal Gabarit 110: Cu o greutate de 916 kg și lungime de 1130mm, este construit pentru structuri metalice ultra-colosale ranforsate.
- Fiabilitate Industrială Reală: Bobinaj de cupru, protecție IP66, izolație Clasa F și rulmenți 6324 2Z C4 cu viață >100.000h, proiectat pentru industrie grea continuă.
Aplicații Specifice Recomandate
Acest model de motor vibrator trifazat 22000/1 aLL este deosebit de eficient în:
- Prevenirea blocajelor în silozuri industriale ultra-colosale de 300-500 mc pentru ciment, clincher, var, zgură, minereuri grele.
- Alimentatoare vibrante ultra-colosale pentru industria cimentului, minerit și metalurgie grea.
- Mese vibrante ultra-colosale pentru compactarea betonului și a prefabricatelor gigant.
- Site și ciururi vibrante ultra-colosale pentru cernere și transport de materiale granulare super-grele, unde 223 kN asigură deblocare supremă.
Ghid de Alegere Corectă
Alegeți modelul 22000/1 aLL atunci când aveți o structură ultra-colosală ranforsată și aveți nevoie de forța de intrare de 223 kN în gabarit 110 la 1000 RPM, cu alimentare 380/660V. Pentru silozuri peste 500 metri cubi, treceți la modelul 25000/1 sau 30000/1 aLL.
Contactați echipa noastră de specialiști pentru o consultanță detaliată, esențială în alegerea și implementarea corectă a unui motovibrator de 1000 RPM pentru aplicații ultra-colosale.
