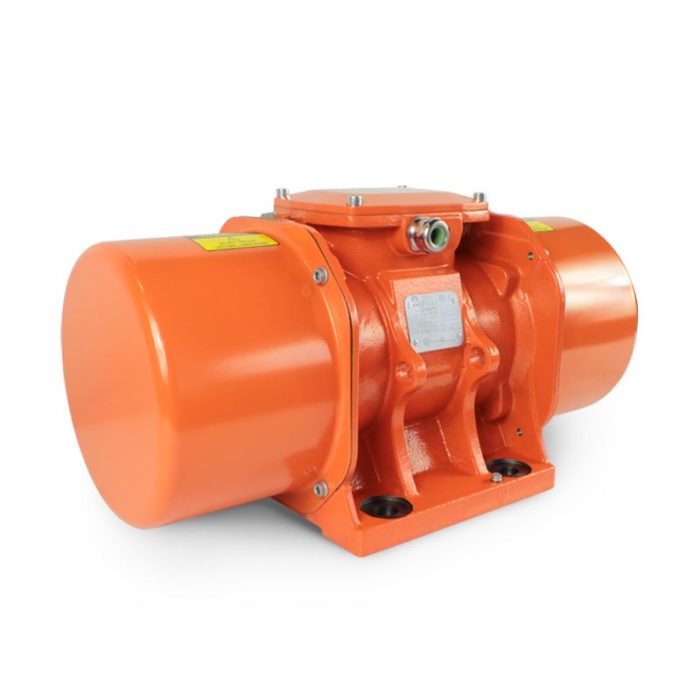

Motor vibrator trifazat MVE 1100/1 OLI
Cod: MVE 1100/1E-60A0Un motor vibrator trifazat MVE 1100/1 de la OLI este motorul de 1048 kg forță din Gabarit 60 care trece la clasa de 1100 kg. Cu moment de 187,69 kgcm la 50Hz și 79,4 kg greutate la 50Hz, este motorul pe care îl alegi când MVE 800/1 de 767 kg este la limită pentru buncărul de 1,2-2,5 mc cu boltă mare.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 1100/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 1100/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 1100/1E-60A0 |
| Cod produs | MVE11001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 79,4 kg (50Hz) / 73,0 kg (60Hz) |
| Greutate maxima vibrata | 1048 kg (50Hz) / 1104 kg (60Hz) |
| Moment dinamic (Wm) | 187,69 kgcm (50Hz) / 137,31 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T135°C IP66 (Zona 22) | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 0,75 kW (50Hz) / 0,80 kW (60Hz) – 1,01 / 1,07 Hp |
| Curent nominal maxim (In) | 1,42 A la 400V Y / 1,32 A la 460V Y |
| Raport curent de pornire (Ia / In) | 3,20 / 3,10 |
| Tip presetupă cablu | M25 |

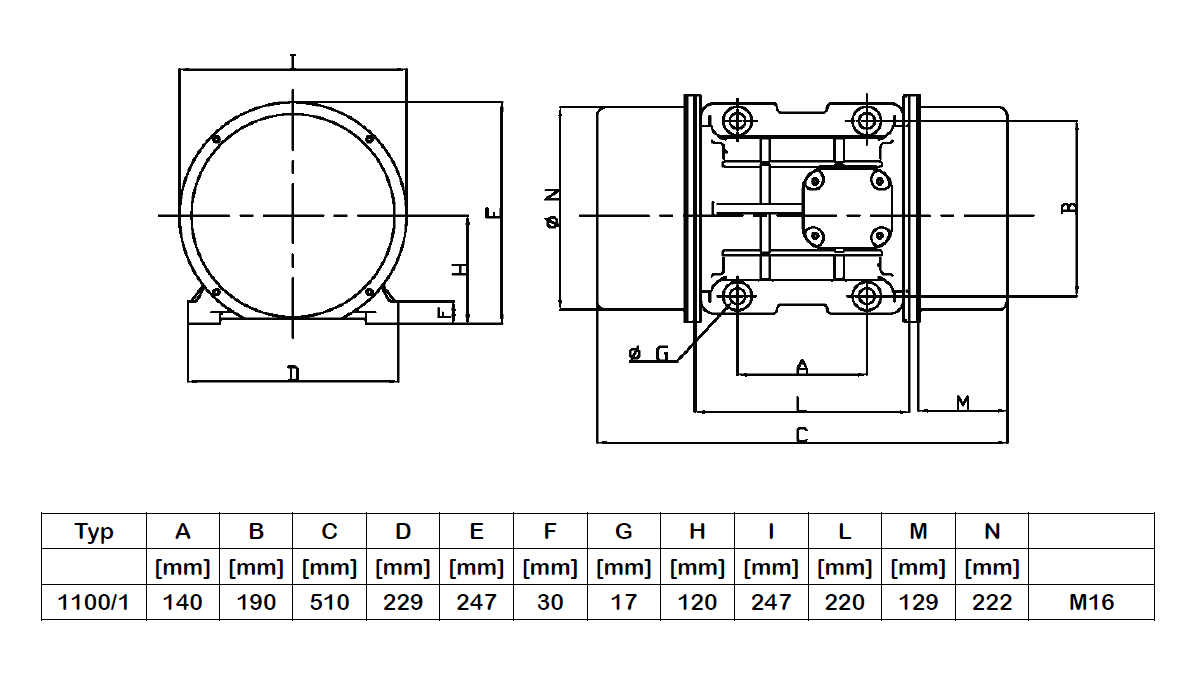

Dimensiuni gabarit și montaj ( Gabarit 60 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 190 mm |
| ØG – Găuri de fixare | Ø 17 mm (4 găuri) |
| C – Lungime totală motor | 510 mm (50Hz) / 448 mm (60Hz) |
| D – Lățime talpă | 229 mm |
| E – Înălțime totală | 247 mm |
| F – Grosime talpă | 30 mm |
| H – Înălțime ax | 120 mm |
| I – Lățime corp interior | 247 mm |
| L – Lățime cutie borne | 220 mm |
| M – Lungime capac mase | 129 mm (50Hz) / 98 mm (60Hz) |
| N – Diametru capace | 222 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 1100/1:
Acest motor vibrator trifazat MVE 1100/1 este dedicat forței de 1048 kg la 1000 rpm unde 767 kg a fost depășit.
- Buncăre de 1,2-2,5 mc pentru balast, agregate, ciment cu boltire mare
- Jgheaburi vibrante de 2,5-4,5 m cu tablă de 8-15 mm pentru transport lent cu amplitudine mare
- Site vibrante de 900-1500 mm pentru sortare la 1000 rpm cu moment de 187,69 kgcm
- Alimentatoare vibrante unde 1048 kg asigură desprindere constantă fără blocaje
- Mese vibrante pentru compactare unde 79,4 kg carcasă asigură inerție optimă
- Structuri medii-grele unde prinderea 140×190 Ø17 și talpa de 30 mm asigură rigiditate
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 1100/1:
Motorul vibrator trifazat MVE 1100/1 îți oferă 1048 kg la 50Hz și 1104 kg la 60Hz cu moment de 187,69 kgcm, cu greutate corectă de 79,4 kg la 50Hz și 73,0 kg la 60Hz conform tabelului OLI. Este al doilea din Gabarit 60 cu lungime de 510/448 mm.
Cu putere de 0,75 kW și curent de 1,42A la 400V Y, Ia/In 3,20, presetupă M25, IP66 și Clasa Temp 135°C. Talpă de 30 mm pentru 1048 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 36% peste MVE 800/1 (1048 vs 767 kg) cu aceeași carcasă 60 și prindere 140×190 Ø17 – upgrade direct
- Greutate corectă 79,4 kg vs 61,8 kg la 800/1 – carcasă mai grea cu 17,6 kg pentru moment de 187,69 kgcm
- Curent de pornire Ia/In 3,20 vs 2,80 la 800/1 – cuplu de pornire mai mare pentru materiale grele
- C dublu 510/448 mm vs 448 mm la 800/1 – la 50Hz carcasă mai lungă cu 62 mm
- Rămâne cu M25 și 135°C – protecție termică pentru lucru continuu în praf
Când să alegi acest motor vibrator trifazat MVE 1100/1?
Alege-l când MVE 800/1 vibrează, dar materialul din buncărul de 1,2-2,5 mc face boltă mare și nu curge. Este pragul de 1048 kg la 1000 rpm.
Dacă ai nevoie de 1048 kg forță continuă, Gabarit 60 de 510/448 mm, greutate de 79,4 kg și curent de 1,42A, MVE 1100/1 trifazat 6 poli model MVE 1100/1E-60A0 cod MVE11001T este soluția corectă între 800/1 prea mic și 1500/1 deja de 1590 kg.
