Motor vibrator trifazat MVE 25000/1 OLI
Cod: MVE 25000/1E-110A0Un motor vibrator trifazat MVE 25000/1 de la OLI este motorul de 25532 kg forță din Gabarit 110H cu 8 găuri care închide clasa de 25 tone la 1000 rpm. Cu moment de 4572 kgcm la 50Hz și 934 kg greutate, este motorul pe care îl alegi când MVE 22000/1 de 22711 kg este la limită pentru buncărul de 50-70 mc cu boltă foarte mare.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 25000/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 25000/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 25000/1E-110A0 |
| Cod produs | MVE250001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 934 kg (50Hz) / 997 kg (60Hz) |
| Greutate maxima vibrata | 25532 kg (50Hz) / 25432 kg (60Hz) |
| Moment dinamic (Wm) | 4572 kgcm (50Hz) / 3163 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T135°C IP66 (Zona 22) | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Δ) |
| Putere nominală absorbită (P1) | 13,90 kW (50Hz) / 13,90 kW (60Hz) – 18,64 / 18,64 Hp |
| Curent nominal maxim (In) | 28,00 A la 400V Δ / 28,00 A la 460V Δ |
| Raport curent de pornire (Ia / In) | 4,80 / 5,30 |
| Tip presetupă cablu | M32 |

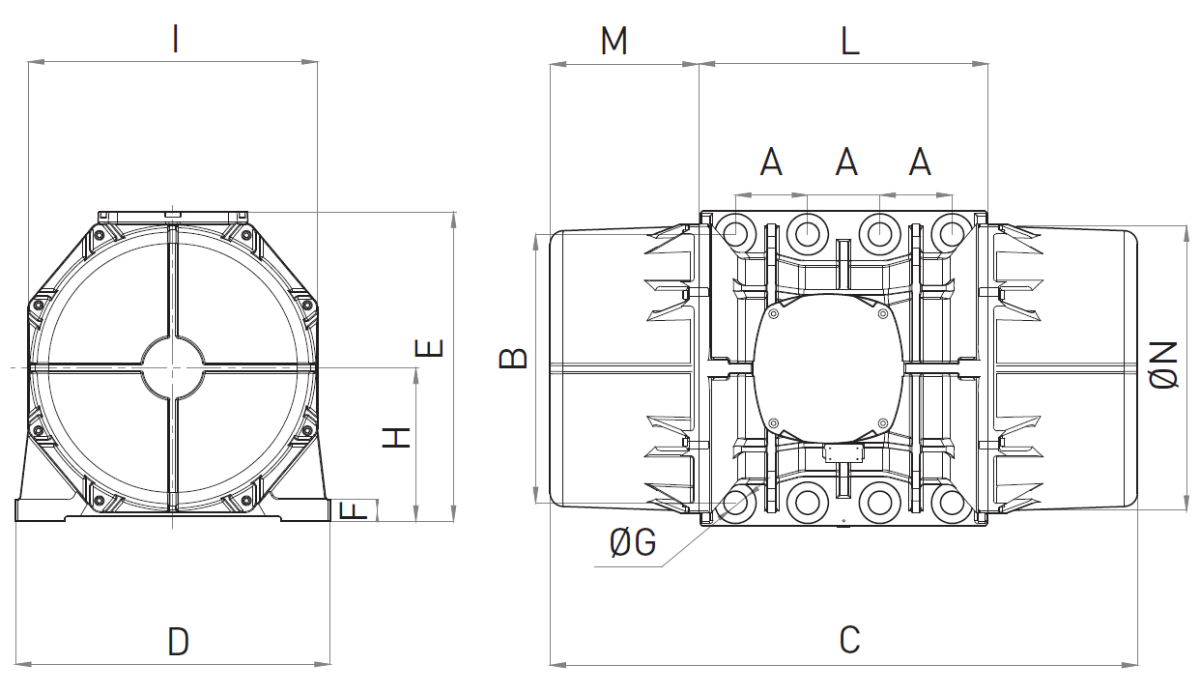

Dimensiuni gabarit și montaj ( Gabarit 110 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 520 mm |
| ØG – Găuri de fixare | Ø 45 mm (8 găuri) |
| C – Lungime totală motor | 1130 mm (50Hz) / 1130 mm (60Hz) |
| D – Lățime talpă | 610 mm |
| E – Înălțime totală | 594 mm |
| F – Grosime talpă | 42 mm |
| H – Înălțime ax | 297 mm |
| I – Lățime corp interior | 560 mm |
| L – Lățime cutie borne | 560 mm |
| M – Lungime capac mase | 285 mm (50Hz) / 285 mm (60Hz) |
| N – Diametru capace | 530 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 25000/1:
Acest motor vibrator trifazat MVE 25000/1 este dedicat forței de 25532 kg la 1000 rpm – vârful de gamă la 1000 rpm.
- Buncăre și silozuri de 50-70 mc pentru ciment, agregate foarte grele cu boltă de 4500-5500 mm
- Jgheaburi vibrante de 15-20 m cu tablă de 45-60 mm și flux lent cu amplitudine foarte mare
- Site vibrante de 5500-7000 mm pentru sortare extra grea la 1000 rpm
- Alimentatoare vibrante unde moment de 4572 kgcm asigură desprindere constantă
- Mese vibrante pentru prefabricate gigant unde 25532 kg asigură compactare uniformă
- Structuri de 934 kg – optim pentru tablă de 50-65 mm cu ranforsare extremă și prindere în 8 puncte
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 25000/1:
Motorul vibrator trifazat MVE 25000/1 îți oferă 25532 kg la 50Hz și 25432 kg la 60Hz cu moment de 4572 kgcm, cu greutate de 934 kg. Este al doilea din Gabarit 110H FIG H la 1000 rpm și vârful gamei MVE Standard 6 poli.
Cu putere de 13,90 kW și curent de 28,00A la 400V Δ, Ia/In 4,80 / 5,30, presetupă M32, IP66 și Clasa Temp 135°C. Talpă de 42 mm și prindere 140×520 Ø45 pentru 25532 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 12% peste MVE 22000/1 (25532 vs 22711 kg) cu același Gabarit 110H și prindere 140×520 Ø45 cu 8 găuri – upgrade direct pe aceeași talpă
- Moment de 4572 kgcm vs 4067 kgcm la 22000/1 – +505 kgcm pentru amplitudine maximă la 1000 rpm
- Greutate de 934 kg vs 918 kg la 22000/1 – doar 16 kg în plus pentru +2821 kg forță – eficiență maximă
- Putere de 13,90 kW vs 12,90 kW la 22000/1 cu curent 28,00A vs 24,00A – trecere la clasa de 28A pentru 25 tone
- Prinde clasa de 25 tone la 1000 rpm cu FIG H 1130 mm – vârful gamei Standard 6 poli – peste el se trece la MVE-E Super sau MVE Ex
Când să alegi acest motor vibrator trifazat MVE 25000/1?
Alege-l când MVE 22000/1 vibrează, dar bolta de peste 4200 mm din buncărul de 50-70 mc nu cade.
Dacă ai nevoie de 25532 kg forță continuă, Gabarit 110H de 1130 mm cu 8 găuri Ø45 și curent de 28,00A Δ, MVE 25000/1 trifazat 6 poli model MVE 25000/1E-110A0 cod MVE250001T este vârful gamei – soluția corectă când ai nevoie de maxim la 1000 rpm din gama Standard.
