Motor vibrator trifazat 2300/3T aLL
Cod: 23003TCând procesul dumneavoastră industrial necesită o vibrație de înaltă frecvență, puternică și constantă, un motor vibrator trifazat 2300/3T aLL este soluția tehnică ideală. Proiectat pentru a funcționa în regim continuu (S1) în cele mai solicitante medii, acest motovibrator este piesa centrală pentru acționarea eficientă a ciururilor, meselor vibrante, sistemelor de transport și buncărelor de descărcare de dimensiuni mari.
Construit pentru anduranță, modelul 2300/3T aLL dispune de o carcasă robustă, protecție IP66 împotriva prafului și a jeturilor de apă puternice și o clasă de izolație F, garantând o performanță de lungă durată și costuri minime de întreținere. Alimentarea trifazată asigură o funcționare echilibrată și un randament energetic superior, esențial pentru aplicații industriale continue.
Performanțe Tehnice și Specificații – Motor vibrator trifazat 2300/3T aLL
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat 2300/3T (2 poli, 3000 RPM la 50Hz) |
| Cod produs | 23003T |
| Marca | aLL industriaL |
| Forță centrifugă | 23 kN (~2345 kgf) |
| Moment de lucru | 23,35 kg.cm |
| Dezechilibru | 11,67 kg.cm |
| Greutate proprie unitară | 57 kg |
| Bobinaj | Cupru |
| Clasă de protecție | IP66 |
| Clasă de izolație | Clasa F |
| Rulment | TIP (FAG/SKF) 6309 2Z C3 |
| Durată de viață rulment | 100% – 3000 h 80% – 6000 h 50% – 22000 h |
| Protecție și Certificări | IP66 | ETL CLASA II DIV.II T4 GRUPA F G TENV NEMA 4 | Temp. ambiantă (-20°~+40°) |
Specificații electrice și alimentare |
|
| Tensiune nominală | Δ: 220V / Y: 380V – 220/380V |
| Putere absorbită | 2,4 kW |
| Curent nominal maxim | Y: 4,44 A |
| Factor de putere | 0,80 |
| Tip cablu / Presetupă | Cablu 4G X 1,5 / Presetupă M25x1.5 |

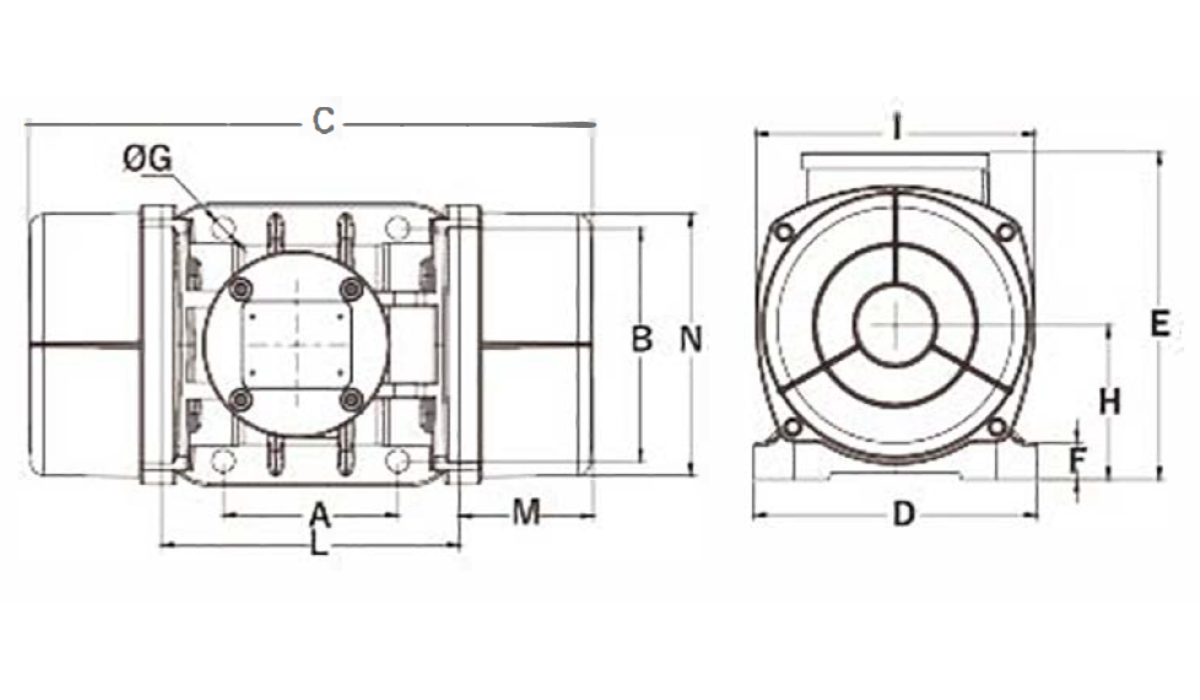

Dimensiuni gabarit și montaj ( Gabarit 60 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 190 mm |
| C – Lungime totală motor | 416,5 mm |
| D – Lățime talpă | 230 mm |
| E – Înălțime totală | 262 mm |
| F – Grosime talpă | 30 mm |
| G – Diametru găuri fixare | Ø 17 mm – 4 găuri |
| H – Înălțime ax | 122 mm |
| I – Lățime corp interior | 237 mm |
| L – Lățime cutie borne | 224,5 mm |
| M – Lungime capac mase | 96 mm |
| N – Diametru capace | 222 mm |
Date montaj și fixare |
|
| Cuplu de strângere | 200 Nm (M16) |
| Șurub fixare | M16 |
| Șaibă | 17 X 30 |
Datele de mai sus sunt conforme cu fișa tehnică Motor Vibrator Trifazat 2300/3T aLL – 220/380V – 3000 RPM – 50Hz; pentru proiecte specifice, confirmăm valorile exacte pe baza plăcuței motorului.
Avantaje Motor vibrator trifazat 2300/3T aLL
- Forță Centrifugă Mare: Generează o forță de 23 kN (aproximativ 2346 kgf), perfectă pentru a pune în mișcare echipamente de sortare, compactare sau transport de dimensiuni mari și greutate considerabilă.
- Viteză de Operare Ridicată: Turația de 3000 rpm produce o vibrație de înaltă frecvență și amplitudine redusă, ideală pentru cernerea fină a materialelor și fluidizarea pulberilor.
- Construcție Industrială Robustă: Proiectat pentru serviciu continuu S1 și dotat cu protecție IP66, acest motor este construit să reziste în medii cu praf, umiditate și condiții grele de lucru.
- Fiabilitate și Durabilitate: Materialele de înaltă calitate și designul optimizat asigură o viață lungă de funcționare, reducând opririle neplanificate și costurile de mentenanță.
Aplicații
Acest motor vibrator trifazat 2300/3T aLL este proiectat pentru a excela în următoarele aplicații:
- Cernere și Sortare: Acționarea ciururilor și sitelor vibrante pentru clasificarea agregatelor, cerealelor sau a materialelor reciclate.
- Transport și Dozare: Echiparea jgheaburilor și alimentatoarelor vibrante pentru un flux constant și controlat al materialelor.
- Golire Buncăre și Silozuri: Prevenirea blocajelor și asigurarea unei curgeri line a pulberilor, a materialelor granulare sau a altor substanțe care tind să se aglomereze.
- Compactare: Utilizarea pe mese vibrante pentru compactarea betonului în matrițe (producția de pavele, bolțari) sau pentru așezarea materialelor în containere.
Ghid de Alegere Corectă a unui Motor vibrator trifazat 2300/3T aLL
Asigurați-vă că forța centrifugă de 23 kN este adecvată pentru dimensiunea și greutatea echipamentului dumneavoastră. Reglarea maselor excentrice permite ajustarea fină a amplitudinii vibrației conform necesităților specifice.
Contactați echipa noastră de specialiști pentru consultanță tehnică și pentru a vă asigura că alegeți motovibratorul perfect pentru aplicația dumneavoastră.
