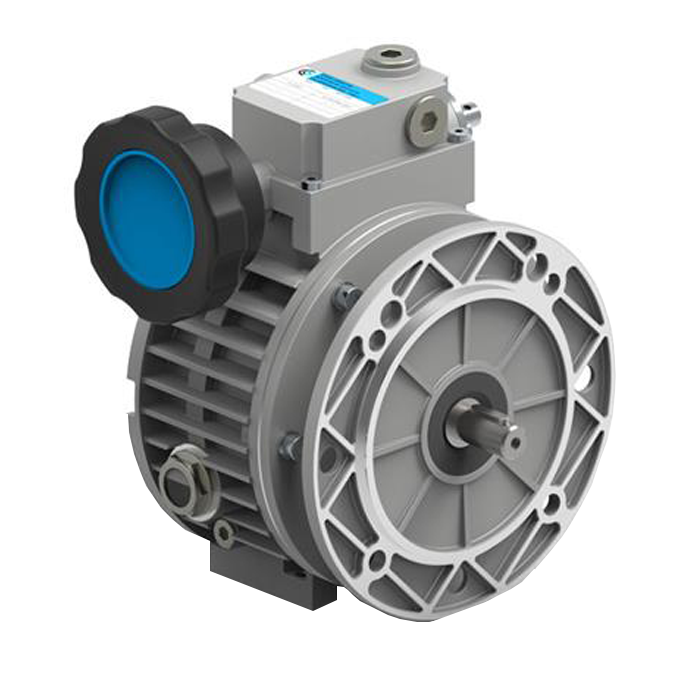

Variator mecanic de turatie 0.75kw 80B5 – SV10080B5

Un variator mecanic de turatie 0.75kw 80B5 este un dispozitiv industrial robust, proiectat pentru reglarea continuă a vitezei prin fricțiune. Modelul este optimizat pentru a lucra cu motoare de pana la 0.75 kW sau cu gabarit IEC 80B5, oferind o fiabilitate ridicată în aplicații care necesită ajustarea turației fără variatoare electronice.

Specificații Tehnice Variator mecanic de turatie 0.75kw 80B5

Putere motor: 0.75 kW;
Gabarit motor: 80;
Tip flanșă: B5;
Diametru flansa: 200mm;
Diametru ax: 19mm;
Raport transmisie: 1.4 (minim) — 7 (maxim);
Cuplu ieșire: 6 Nm — 12 Nm;
Greutate: 7.8 Kg;
Material: Aluminiu;

Performanțe în Funcție de Motorul Utilizat

Acest variator mecanic de turatie 0.75kw 80B5 poate fi cuplat cu motoare electrice de diverse turații, rezultând următoarele intervale la ieșire:

Tip Motor	Turație Intrare	Turație MINIMĂ Ieșire	Turație MAXIMĂ Ieșire
2 Poli	3000 rpm	~ 428 rpm	~ 2143 rpm
4 Poli	1400 rpm	200 rpm	1000 rpm
6 Poli	1000 rpm	~ 143 rpm	~ 714 rpm

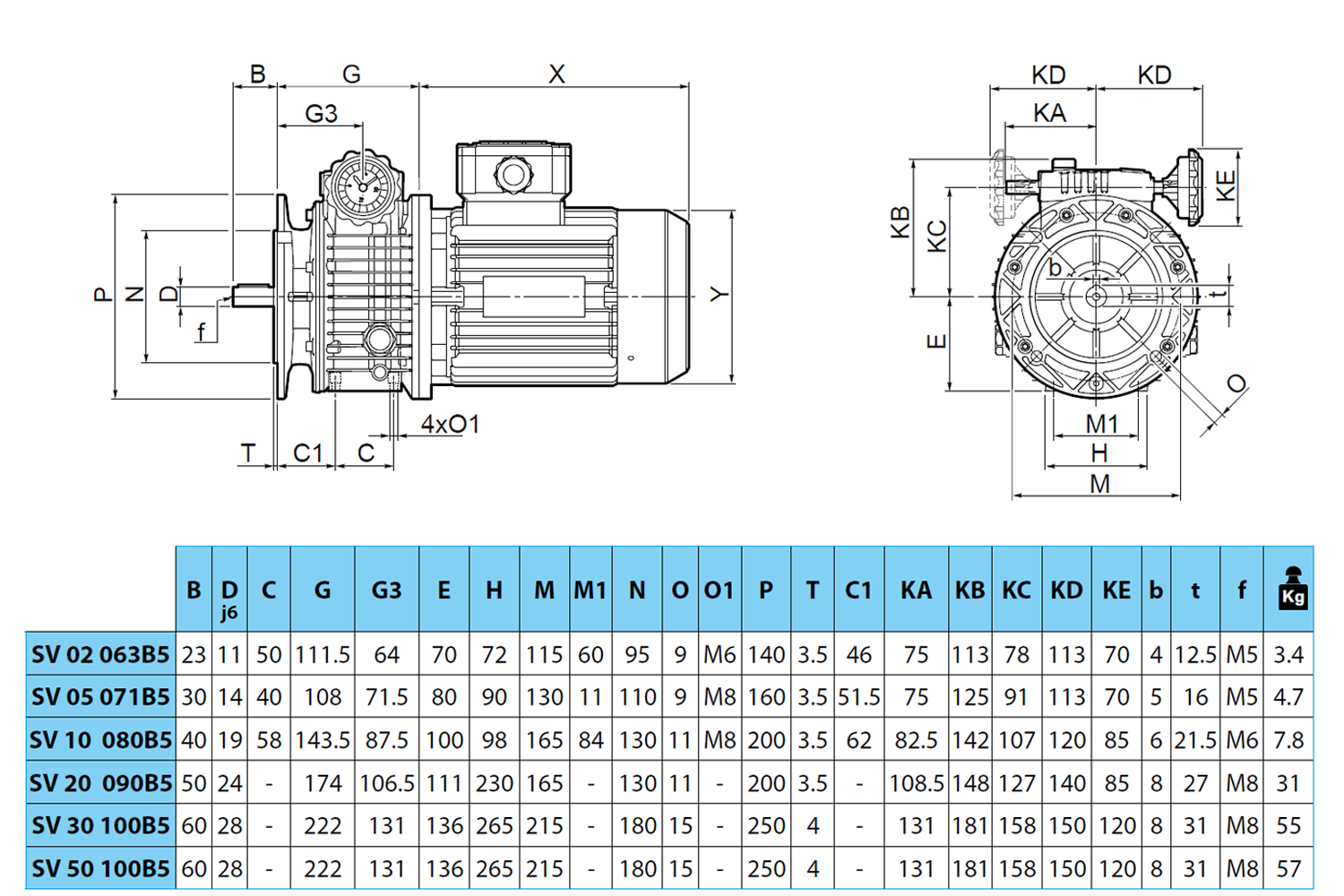

Cote și Dimensiuni (Conform Tabelului Tehnic)

Cotele de mai jos sunt exprimate în mm și sunt specifice gabaritului SV 10:

Cotă	Valoare	Descriere
D	19 mm	Diametru arbore ieșire (j6)
B	40 mm	Lungime arbore ieșire
P	200 mm	Diametru exterior flanșă
N	130 mm	Diametru centrare flanșă
M	165 mm	Distanță găuri fixare
G	143.5 mm	Lungime corp variator
KB	142 mm	Înălțime până la rozetă
f	M6	Filet capăt ax
b / t	6 / 21.5 mm	Dimensiuni pană

Instrucțiuni de Operare și Mentenanță Variator mecanic de turatie 0.75kw 80B5

Reglarea turației prin acționarea rozetei de control se face EXCLUSIV în timp ce motorul este în stare de funcționare (PORNIT). Manevrarea rozetei cu motorul oprit duce la blocarea mecanismului și deteriorarea componentelor interne de transmisie.

Echipamentul este livrat cu lubrifiant inclus și permite funcționarea în ambele sensuri de rotație.

Aplicații Recomandate Variator mecanic de turatie 0.75kw 80B5

Datorită cuplului de până la 12 Nm, acest model este ideal pentru:

Benzi transportoare industriale.
Mixere și agitatoare pentru lichide medii.
Mașini de ambalat cu flux continuu.
Sisteme de dozare automatizate.
