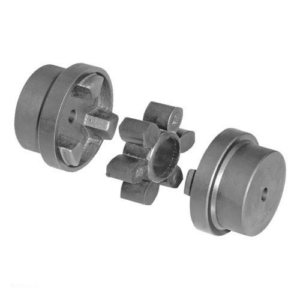

Cuplaj elastic cu gheare HRC 180 pregaurit
Cod: HRCP180Un cuplaj elastic cu gheare HRC 180 pregaurit este un cuplaj semi-elastic destinat utilizatorilor generali, care permite o montare rapida si usoara prin intermediul sistemului de fixare cu bucsa Taper Lock. Design-ul sau „fail-safe” cu gheare care se intrepatrund asigura transmisia chiar si la defectarea elementului elastic, datorita designului cu gheare interconectate.
Modelul este format din doua semicuple din fonta GG25 cu diametrele exterioare complet prelucrate, ceea ce permite alinierea prin metode simple, folosind o rigla de control, si un element intermediar elastic (stea) din cauciuc, permitand compensarea dezalinierilor si amortizarea socurilor si vibratiilor.
Specificatii Cuplaj elastic cu gheare HRC 180 pregaurit
Date generale cuplaj |
|
|---|---|
| Tip Cuplaj / Cod cupla | HRC 180 pregaurit / HRCP (Tip B Neprelucrat) / Cod cupla: 045S0004 |
| Cod produs | HRCP180 |
| Descriere constructiva | Semi-elastic pentru utilizare generala, conexiune „fail-safe” (sigura in caz de defectare) cu gheare interconectate. Diametre exterioare complet prelucrate – permite alinierea prin metode simple, folosind o rigla de control. |
| Componenta cuplaj complet | 2 semicuple + 1 element elastic intermediar (stea) – Tip HRCP (B) pregaurit |
| Material semicuple | Fonta GG25 |
| Material element elastic | Cauciuc Standard: -40°C / +100°C |
| Greutate cuplaj complet | 16,6 kg – Masa indicata este valabila pentru un cuplaj de tip FF (HRCi/HRCi), FH (HRCi/HRCE) sau HH (HRCE/HRCE) echipat cu bucsa Taper Lock de dimensiuni medii |
| Moment de inertie Mr² | 0,04340 kgm² |
Caracteristici tehnice – Putere |
|
| Cuplu Nominal | 950 Nm (din tabel puteri nominale 950 Nm) / 950 Nm (din tabel caracteristici fizice) |
| Cuplu Maxim | 2350 Nm |
| Rigiditate dinamica | 229 Nm/° |
| Dezaliniere maxima admisa | Paralel: 0,4 mm / Axial: +1,1 mm / Unghiular: pana la 1° – Toate elementele HRC permit o nealiniere unghiulara de pana la 1° |
| Factor de serviciu | 1,12 – valoare uzuala pentru motor electric, sarcina uniforma, 8-16 ore/zi. Formula: Putere de calcul = Putere utilaj x Fs. Se alege HRC 180 daca puterea de calcul ≤ 143 kW la 1440 rpm. |
Dimensiuni fizice |
|
| Diametru Exterior – A | 180 mm |
| Lungime semicuple – B | 125 mm |
| Dimensiune (intre flanse) – E | 77 mm |
| Dimensiune (combinatii flanse) – F, F† | 73 mm – †J reprezinta spatiul necesar pentru manevrarea cheii la strangerea/slabirea bucsei pe ax. Utilizarea unei chei scurtate permite reducerea acestei dimensiuni. |
| Dimensiune (spatiu element) – G | 49 mm |
| Lungime totala asamblata L | 142 mm (HRCi/HRCi, HRCi/HRCE, HRCE/HRCE) / 165,5 mm (HRCi/HRCP, HRCE/HRCP) / 189,5 mm (HRCP/HRCP) |
Date alezaj – HRCP (B) pregaurit |
|
| Tip constructiv | HRCP (B PREGAURIT) |
| Stare Interior | Neprelucrat – Pilot H9 – Toleranta alezajului este H7, daca nu se specifica altfel |
| Diametru gaura pilot H9 | 25 mm |
| Alezaj Maxim admis – Tip HRCP (B) | 80 mm (Max.) – Tip HRCP (B) |
Compatibilitate si Coduri de comanda |
|
| Coduri cupla marime 180 | HRCi (Tip F – Fixare pe interior): 045S0002 / HRCE (Tip H – Fixare pe exterior): 045S0003 / HRCP (Tip B Neprelucrat – Pregaurit): 045S0004 / Element Standard Temp. -40°C/+100°C: 045S0009 |
| Compatibil cu | Element elastic HRC 180 Standard 045S0009, Element F.R.A.S. 045S0006, Flanse HRCi 180 Tip F (Fixare pe interior) si HRCE 180 Tip H(Fixare pe exterior) |
| Nota generala | Toate dimensiunile sunt in milimetri. Material: GG25. |
Ce este un Cuplaj elastic cu gheare HRC 180 si cum se selecteaza corect
Un cuplaj elastic cu gheare HRC 180 este un cuplaj semi-elastic de tip gheare intrepatrunse, proiectat pentru transmisie de putere sigura in regim continuu. Modelul HRC 180 pregaurit HRCP permite compensarea dezalinierilor de tip paralel pana la 0,4 mm, axial +1,1 mm si unghiular pana la 1°.
Varianta Cuplaj elastic cu gheare HRC 180 pregaurit Tip B – HRCP – cod cupla: 045S0004, cod produs: HRCP180 – este livrata cu alezaj pilot H9 de 25 mm si permite alezarea finala pana la 80 mm.
Avantajele Cheie ale unui cuplaj elastic cu gheare HRC 180
- Design Ultra-Compact si Fail-Safe: Diametru exterior 180 mm, lungime totala 142 mm (FF – HRCi/HRCi). Conexiunea arborilor este de tip fail-safe, sigura in caz de defectare.
- Montaj rapid si aliniere usoara: Diametre complet prelucrate permit alinierea cu rigla. Livrat pregaurit HRCP cu gaura pilot 25mm, prelucrabil pana la 80mm. Pentru variantele HRCi si HRCE permite montare prin bucsa Taper Lock 2517 max 60mm.
- Amortizarea Vibratiilor: Putere nominala 143 kW la 1440 rpm, 286 kW la 2880 rpm. Rigiditate 229 Nm/°.
- Flexibilitate maxima: Toleranta H7, cuplu nominal 950 Nm, maxim 2350 Nm.
- Solutie completa: 2 semicuple + 1 element elastic. Masa 16,6 kg.
Aplicatii recomandate pentru Cuplaj elastic cu gheare HRC 180
Conform tabelului cu factori de serviciu din fisa tehnica, un cuplaj elastic cu gheare HRC 180 acopera 3 clase principale de aplicatii:
- Sarcina uniforma (Fs 1,00 – 1,60): pentru agitatoare, echipamente de preparare, suflante centrifuge, compresoare centrifuge, benzi transportoare uniform incarcate, ventilatoare si pompe centrifuge, generatoare, echipamente pentru evacuarea apelor. In acest regim, cuplajul HRC 180 asigura functionare silentioasa la turatii de pana la 2880 rpm.
- Socuri moderate (Fs 1,60 – 2,50): pentru utilaje pentru prelucrare argile, mecanisme de ridicare (macarale), utilaje de spalatorie, utilaje pentru prelucrarea lemnului, mori rotative, utilaje pentru industria hartiei, utilaje textile, pompe centrifuge cu sarcina neuniforma, benzi transportoare neuniform incarcate.
- Socuri puternice (Fs 2,50 – 4,00): pentru transportoare cu utilizare alternativa, concasoare, ciururi vibratorii, mori pentru metale, utilaje pentru prelucrarea cauciucului (mixere si mori Banbury), compresoare cu piston, echipamente de sudura. Pentru aceste aplicatii cu fluctuatii mari de cuplu, fisa recomanda analiza de torsiune.
Indiferent de aplicatie, acest cuplaj elastic cu gheare HRC 180 este compatibil cu element elastic standard 045S0009 (cauciuc -40°C / +100°C). Pentru montaj cu bucsa, alege flansele HRCi 180 Tip F (045S0002) sau HRCE 180 Tip H (045S0003) cu bucsa 2517. Greutatea redusa de 16,6 kg si momentul de inertie de 0,04340 kgm² fac din HRC 180 solutia pentru puteri mari.
Regula critica pentru compresoare centrifuge
Atentie la selectie: daca utilizezi un cuplaj elastic cu gheare HRC 180 pe compresor centrifug, fisa tehnica impune majorarea factorului de serviciu cu o valoare suplimentara de 1,15. Cazuri speciale: Pentru aplicatii care implica socuri puternice, vibratii si fluctuatii semnificative ale cuplului, precum si pentru utilizare cu miscare alternativa, contactati departamentul tehnic aLL industriaL pentru analiza de torsiune.
Mentenanta cuplaj elastic cu gheare HRC 180
Modelul de cuplaj elastic cu gheare HRC 180 este proiectat pentru intretinere facila.
Atentie! Pentru compresoare centrifuge, inmultiti Factorul de Serviciu cu 1.15.
Compatibil cu componentele asociate HRC 180:
- Element elastic pentru cuplaj HRC 180
- Cuplaj elastic HRC 180 cu fixare pe bucsa pe interior
- Cuplaj elastic HRC 180 cu fixare pe bucsa pe exterior
